Type de produit	Sèche-linge condensation
Dimensions (H x L x P)	84.5 x 60 x 60 cm
Poids	45 kg
Alimentation	220-240 V, 50 Hz, 10 A
Capacité de charge	8 kg
Fonctions principales	Programmes de séchage (Coton, Synthétiques, Mix, etc.), Départ différé, Anti-froissage, Séchage automatique avec capteur d'humidité
Entretien et nettoyage	Nettoyer le filtre à peluches après chaque cycle, Vidanger le réservoir d'eau, Nettoyer l'échangeur thermique périodiquement
Sécurité	Verrouillage enfants, Sécurité porte, Protection contre la surchauffe, Arrêt automatique en cas de dysfonctionnement
Pièces détachées et réparabilité	Bandeau de commande, Panneau de façade, Porte, Joint de porte, Fermeture de porte, Charnière de porte, Couvercle de base. Pièces disponibles au SAV.
Informations générales	Marque NEFF, Modèle V6320X2GB, Notice de réparation disponible sur notice-facile.com

FOIRE AUX QUESTIONS - V6320X2GB NEFF

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre situé en bas de l'ouverture, enlevez les peluches à la main ou avec un chiffon humide, puis replacez-le. Nettoyez-le après chaque cycle pour un séchage optimal.

Comment vider le réservoir d'eau ?

Tirez le réservoir d'eau situé en bas à droite ou à gauche (selon modèle), videz-le dans un évier, puis remettez-le en place. Un voyant lumineux vous alerte quand il est plein.

Que faire si le sèche-linge ne chauffe plus ?

Vérifiez d'abord le filtre à peluches et le réservoir d'eau. Assurez-vous que l'échangeur thermique n'est pas obstrué. Si le problème persiste, contactez le service après-vente.

Comment régler le départ différé ?

Sélectionnez le programme souhaité, puis appuyez sur la touche Départ différé pour choisir le nombre d'heures de retard (ex: 3h). Le cycle commence automatiquement après le délai.

Que signifie le code d'erreur E20 ?

Le code E20 indique généralement un problème de vidange ou d'évacuation d'eau. Vérifiez le réservoir d'eau et le filtre. Si le code persiste, consultez la notice complète.

Comment remplacer le joint de porte ?

Débranchez l'appareil, retirez l'ancien joint en le déclipsant, puis installez le nouveau en l'enclenchant correctement. Portez des gants pour éviter les coupures.

Pourquoi le linge est-il encore humide en fin de cycle ?

Cela peut être dû à un filtre à peluches obstrué, un réservoir d'eau plein, ou une surcharge du tambour. Nettoyez le filtre et réduisez la charge.

Comment activer le verrouillage enfants ?

Appuyez simultanément sur les touches Départ/Pause et Séchage rapide pendant 3 secondes. Un symbole s'affiche pour confirmer l'activation.

Où se trouve le filtre de l'échangeur thermique ?

Le filtre de l'échangeur thermique est situé derrière la trappe en bas à gauche (ouvrez-la). Retirez-le, nettoyez-le sous l'eau courante et séchez-le avant de le remettre.

Comment contacter le service après-vente NEFF ?

Vous pouvez appeler le service après-vente NEFF au 09 69 39 60 23 (gratuit) ou rendre visite à un réparateur agréé. Munissez-vous du numéro de modèle V6320X2GB.

MODE D'EMPLOI V6320X2GB NEFF

1 Over dit document. 59

Conseils de réparation - Lave-linge

A propos de ce document 115

1.1 Informations importantes 115

1.1.1 Objectif 115
1.2 Explication des symboles 115
1.2.1 Niveau de risque 115
1.2.2 Symboles de danger 115
1.2.3 Structure des indications d'advertisement 116
1.2.4 Symboles generaux 116

A Sécurité 117

2.1 Consignes de sécurité generales 117

2.1.1 Tous les apparciels electroménagers 117

Outils et aides. 118

Réparation 119

4.1 Changer le bandeau de commande 119

4.1.1 Retrait du bandeau de commande 119
4.1.2 Montage du bandeau de commande 120

4.2 Changer le couvercle de base 121

4.2.1 Retirer le couvercle de base 121
4.2.2 Montage du couvercle de base 121

4.3 Changer le panneau de facaade 122

4.3.1 Retirer le panneau de facade 122
4.3.2 Monter le panneau de facaade 122

4.4 Changer la porte 123

4.4.1 Retirer la porte 123
4.4.2 Monter la porte 123

4.5Changer le joint de porte 124

4.5.1 Retirer le joint de porte 124
4.5.2 Monter le joint de porte 125

4.6 Echange de la fermetre de porte 126

4.6.1 Retrait de la fermetre de porte 126
4.6.2 Monter la fermeture de porte 126

4.7 Changer la charniere de porte 127

4.7.1 Retirer la charniere de porte 127
4.7.2 Monter la chamiere de porte 127

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'ajvertis- sement provoque la mort ou des bless- sures graves.
AVERTISSEMENT	Le non respect de la consigne d'ajvertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'ajvertis- sement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'ajvertis- sement peut provoquer des dégats maté- riels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertisement

Les consignes d'advertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

DANGER Type et source du danger!! Consequences possibles en cas de non-respect du danger / de l'alertis- sement. • Mesures et interdictions pour éviter le danger.

L'exemple suivant montre une consigne d'avertissementment mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

DANGER Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution. • Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caractérisation d'une astuce particulière (texte et/ou graphique)
1	Caractérisation d'une astuce simple (texte seul)
▶	Caractérisation d'un lien vers une vente
⓪	Caractérisation d'outils nécessaires
✔	Caractérisation de conditions nécessaires
if	Caractérisation d'une condition (si..., alors...)
●	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de piece
Statut Caractérisation d'un texte affché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

• Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detaches d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm, pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le bandeau de commande

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a ete retire.

4.1.1 Retrait du bandeau de commande

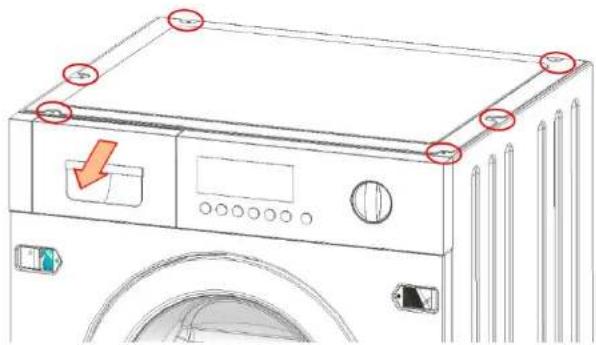

1. 1. Retirer le bac a produits.
2. Retirer les vis sur la surface de travail métallique et cette dernière.

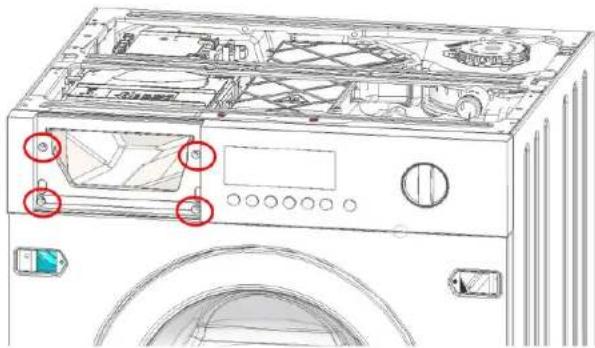

1. Retirer les vis du bandeau de commande (1-2-3-4).

Réparation

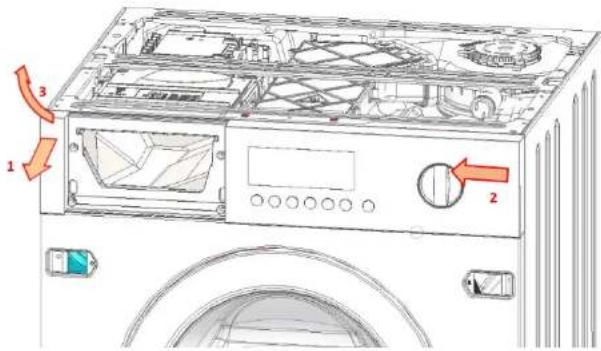

3.1. Saisir le bandeau de commande par les cots gauche et droit avec les deux mains.

1. Tinerlegement sur le cote gauche du bandeau de commande (1).
2. Pousser légarement le bandeau de commande vers la gauche (2).
3. Soulever le bandeau de commande vers l'avant, puis vers le haut (3).

4.1.2 Montage du bandeau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le couvercle de base

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.2.1 Retirer le couvercle de base

1. Retirer les vis.

1. Retirer le couvercle de base en faisant pivoter la base vers le bas.

4.2.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer le panneau de façade

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retire.
Le bandeau de commande a eté retire.
Porta a ete retirée.
Joint de porte a eté retire.
Le couvercle de base a ete retire.

4.3.1 Retirer le panneau d

1.

A PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à autres parties de l'appareil ou à la propriété du client,
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Retirer les vis dans l'ordre suivant (1-2-3-4-5-6-7).

1. Retirer le panneau de façade.

4.3.2 Monter le panneau de facade

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer la porte

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

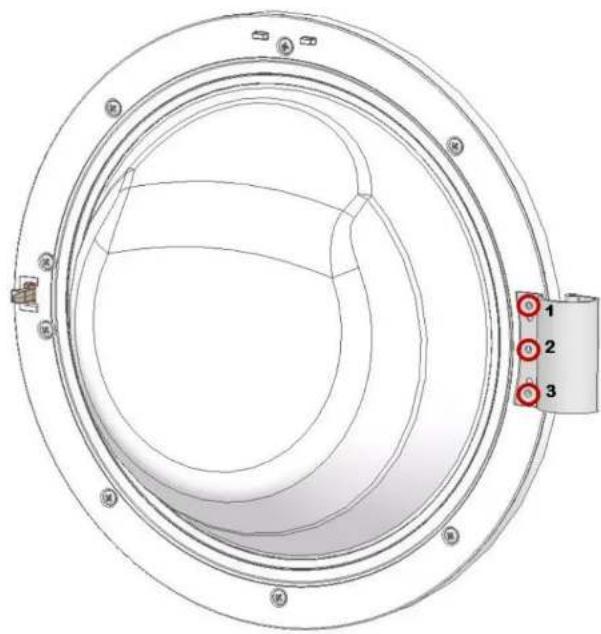

4.4.1 Retirer la porte

Retirer trois vis.

4.4.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer le joint de porte

PRUDENCE

Bords tranchants du boftier!

Risque de coupures!

Porter des gants de protection.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pièces qui chutent.

Securiser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.5.1 Retirer le joint de porte

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!

Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

Securiser les composants contre le risque de chute.

1. Retirer le bac a produits.
2. Retirer le bandeau de commande (deux vis à droite et quatre vis dans la zone du distributeur).

3. Retirer la porte.

4. Retirer le couvercle de base.

5.

ATTENTION!

Risque de dommage superficiel!

La surface de l'appareil peut être rayée par l'utilisation d'outils inéadquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette sur le bandeau de commande avec un outil en plastique.

1. Retirer le panneau de facade.

Réparation

1. Retirer le raccordement de la manchette avec le tunnel secheur.

1. Retirer l'anneau de fixation de la manchette de la cuve en plastique (cle à douilles de 7 mm).
2. Retirer la manchette.

2021-09-29_8001214502 Copyright par BSH Hausgeräte GmbH Pages 125 à 337

4.5.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Echange de la fermetre de porte

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.6.1 Retrait de la fermetre de porte

1. Ouvrir la porte de façade.

2.

ATTENTION!

La surface de l'appareil peut être rayée par l'utilisation d'outils inéadquats.

Utiliser uniquement des outils en plastique.

Retirer le dessort et repousser le joint.

1. Retirer les vis sur la fermetre de porte.
2. Défaire la fermetre de porte.
3. Retirer la ligne d'ouverture en la soulevant du guide.
4. Debrancher le connecteur de cable.

4.6.2 Monter la fermeture de porte

La fermeture de porte doit etre dans laonne position pour garantir la fonction d'ouverture d'urgence de la portede l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Changer la charnière de porte

PRUDENCE

Ouvrir la zone de charnière!

Ecrasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la chamiere.

Porter des gants de protection.

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a eté retire.
Bac a produits retire.
Le bandeau de commande a ete retire.
Porte a eté retiree.
Joint de porte a ete retire.
Panneau de façade a été retire.

4.7.1 Retirer la charnière de porte

1. Retirer deux vis.

2. Retirer la charniere de la porte.

4.7.2 Monter la charrière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.6.1 Aopipoeon aopaleic npotp

4.5 A gumitomités cseréje 166

4.5.1 A gumitomites eltavolitasa 166
4.5.2 Gumitomités felhelyezese 167
