Termék típusa	Kondenzációs szárítógép
Méretek (M x Sz x Mé)	84.5 x 60 x 60 cm
Súly	45 kg
Tápellátás	220-240 V, 50 Hz, 10 A
Töltetkapacitás	8 kg
Fő funkciók	Szárítási programok (Pamut, Szintetikus, Mix, stb.), Késleltetett indítás, Gyűrődésgátló, Automatikus szárítás páratartalom-érzékelővel
Karbantartás és tisztítás	Szösztisztító szűrő tisztítása minden ciklus után, Víztartály ürítése, Hőcserélő rendszeres tisztítása
Biztonság	Gyermekzár, Ajtóbiztonság, Túlmelegedés elleni védelem, Automatikus leállás meghibásodás esetén
Alkatrészek és javíthatóság	Kezelőpanel, Előlap, Ajtó, Ajtótömítés, Ajtózár, Ajtópánt, Alaplap. Alkatrészek elérhetők az ügyfélszolgálaton.
Általános információk	NEFF márka, V6320X2GB modell, Javítási útmutató elérhető a notice-facile.com oldalon

Gyakran ismételt kérdések - V6320X2GB NEFF

Hogyan tisztítsam a szösztisztító szűrőt?

Nyissa ki az ajtót, vegye ki a nyílás alján található szűrőt, távolítsa el a szöszt kézzel vagy nedves ruhával, majd helyezze vissza. Tisztítsa meg minden ciklus után az optimális szárítás érdekében.

Hogyan ürítsem a víztartályt?

Húzza ki a víztartályt (alul jobb vagy bal oldalon, modelltől függően), ürítse ki a mosogatóba, majd helyezze vissza. Egy fényjelző figyelmezteti, ha megtelt.

Mit tegyek, ha a szárítógép nem melegít?

Először ellenőrizze a szösztisztító szűrőt és a víztartályt. Győződjön meg arról, hogy a hőcserélő nem eltömődött. Ha a probléma továbbra is fennáll, forduljon az ügyfélszolgálathoz.

Hogyan állítsam be a késleltetett indítást?

Válassza ki a kívánt programot, majd nyomja meg a Késleltetett indítás gombot a késleltetés óráinak kiválasztásához (pl. 3 óra). A ciklus automatikusan elindul a késleltetés után.

Mit jelent az E20 hibakód?

Az E20 kód általában leeresztési vagy vízelvezetési problémát jelez. Ellenőrizze a víztartályt és a szűrőt. Ha a kód továbbra is megjelenik, olvassa el a teljes útmutatót.

Hogyan cseréljem ki az ajtótömítést?

Húzza ki a készüléket, távolítsa el a régi tömítést a kikapcsolással, majd helyezze be az újat a megfelelő rögzítéssel. Viseljen kesztyűt a sérülések elkerülése érdekében.

Miért marad nedves a ruha a ciklus végén?

Ennek oka lehet egy eltömődött szösztisztító szűrő, teli víztartály, vagy a dob túlterhelése. Tisztítsa meg a szűrőt és csökkentse a töltetet.

Hogyan aktiváljam a gyermekzárat?

Nyomja meg egyszerre a Indítás/Szünet és a Gyors szárítás gombot 3 másodpercig. Egy szimbólum jelenik meg a aktiválás megerősítéséhez.

Hol található a hőcserélő szűrője?

A hőcserélő szűrője a bal alsó fedél mögött található (nyissa ki). Vegye ki, tisztítsa meg folyó víz alatt, és szárítsa meg, mielőtt visszahelyezi.

Hogyan léphetek kapcsolatba a NEFF ügyfélszolgálatával?

Hívhatja a NEFF ügyfélszolgálatát a 09 69 39 60 23 számon (ingyenes), vagy felkereshet egy hivatalos szervizt. Tartsa kéznél a V6320X2GB modellszámot.

HASZNÁLATI ÚTMUTATÓ V6320X2GB NEFF

4.5.2 A ajtók szerelése

A szerelést fordított sorrendben végezze el.

Javítás

4.6 Az ajtó biztosítékának cseréje

Követelmény:

A készülék le van választva az elektromos hálózatról. A készülék le van választva a vízhálózatról.

4.6.1 Az ajtó biztosítékának eltávolítása

1. Nyissa ki az elülső ajtót.

2.

FIGYELEM!

A felület sérülésének veszélye. A készülék felülete megkarcolódhat, ha nem megfelelő szerszámot használ.

Javítási útmutató - Mosógép

1 A dokumentummal kapcsolatos információk. 157

1.1 Fontos tudnivalók 157

1.1.1 Cél 157

1.2 Szimbólummagyarázat 157

1.2.1 Veszélyességi szintek 157 1.2.2 Veszélyt jelző szimbólumok 157 1.2.3 A figyelmeztetések felépítése 158 1.2.4 Általános szimbólumok 158

Biztonság 159

2.1 Általános biztonsági utasítások 159

2.1.1 Összes háztartási készülék 159

Szerszámok és segédanyagok 160

Javítás 161

4.1 A kezelőpanel cseréje 161

4.1.1 A kezelőpanel eltávolítása 161 4.1.2 A kezelőpanel telepítése 162

4.2 A tartály burkolatának cseréje 163

4.2.1 A tartály burkolatának eltávolítása 163 4.2.2 A tartály burkolatának telepítése 163

4.3 Az elülső panel cseréje 164

4.3.1 Az elülső panel eltávolítása 164 4.3.2 Az elülső panel telepítése 164

4.4 Az ajtó cseréje 165

4.4.1 Az ajtó eltávolítása 165 4.4.2 Az ajtó felhelyezése 165

4.6 Ajtózár cseréje 168

4.6.1 Az ajtózár eltávolítása 168 4.6.2 Az ajtózár behelyezése 168

4.7 Az ajtózsanér cseréje 169

4.7.1 Az ajtózsanér eltávolítása 169 4.7.2 Az ajtózsanér felhelyezése 169

A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információt tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halál vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.


A VESZÉLY A veszely típusa és forróásal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedesek és tiltasok.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Az elektromos alkatrészek hibás javítása áramütéshez vezethet! A javítás megkezdése előtt legalább 60 másodpercre válassza le a készüléket az elektromos hálózatról. A javítás után végezzen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt.

Viseljen védőcipőt. Biztosítsa leesés ellen a nehéz alkatrészeket. Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

Kizárólag eredeti pótalkatrészeket használjon. Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetékeket.

Szerszámok és segédanyagok

Kijelolés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazi-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fogó,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javítás

4.1 A kezelőpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították.

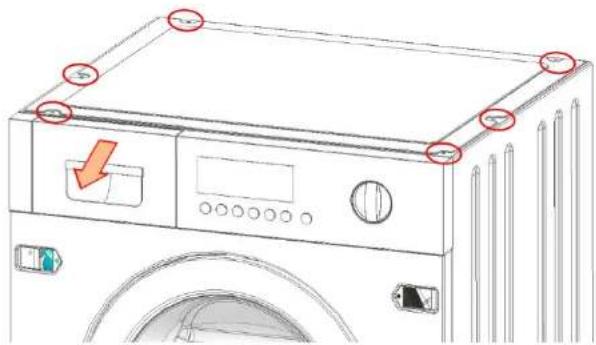

4.1.1 A kezelőpanel eltávolítása

1. Távolítsa el a mosószer-adagoló rekeszt.
2. Távolítsa el a fémburkolat csavarjait, és az utolsó csavart is.

1. Távolítsa el a kezelőpanel csavarjait (1-2-3-4).

Javítás

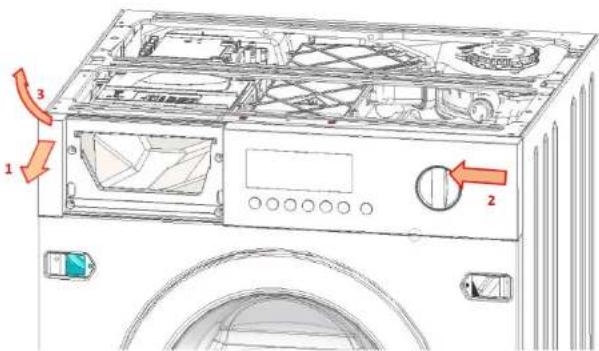

3.1. Fogja meg a jobb és bal oldalon a kezelőpanelt.

1. Finoman húzza ki a kezelőpanelt a bal oldalon (1).
2. Finoman tolja a kezelőpanelt balra (2).
3. Emelje elöl fel a kezelőpanelt (3).

4.1.2 A kezelőpanel telepítése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.2 A tartály burkolatának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

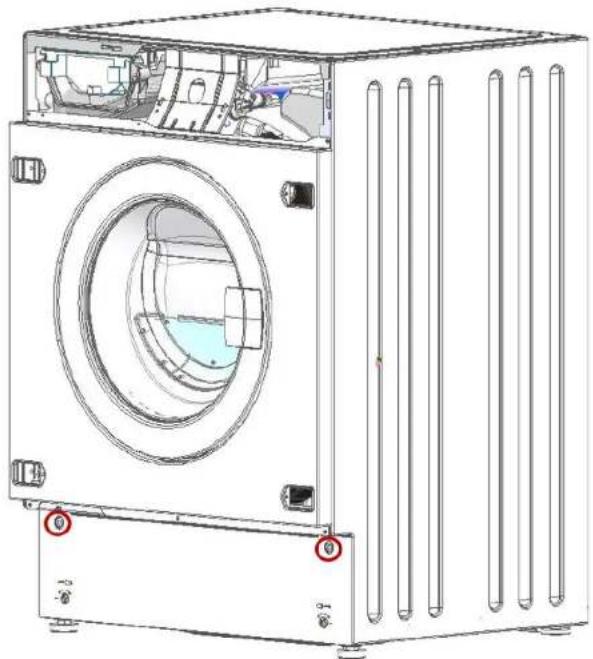

4.2.1 A tartály burkolatának eltávolítása

1. Távolítsa el a csavarokat.

1. Távolítsa el a tartólemez burkolatát annak lefelé történő elfordításával.

4.2.2 A tartólemez burkolatának telepítése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.3 Az elülső panel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. Eltávolította a kezelőpanelt. Eltávolította az ajtót. A gumitömítést eltávolították. A tartólemez burkolatát eltávolították.

4.3.1 Az elülső panel eltávolítása

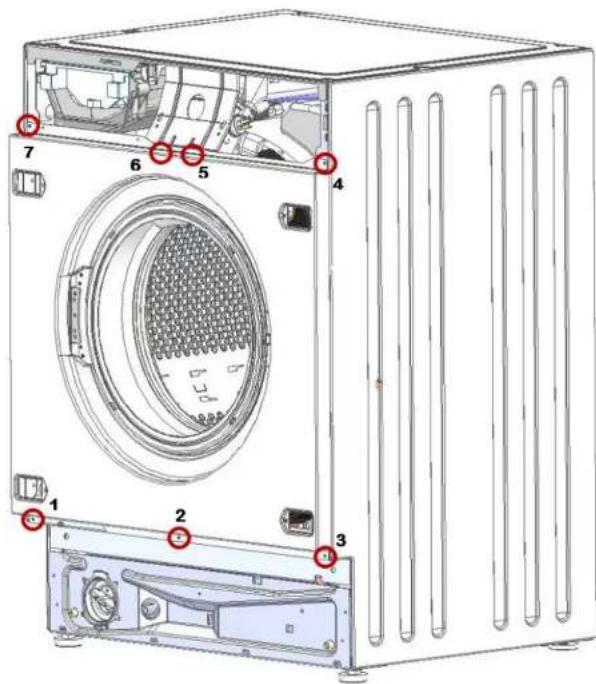

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4-5-6-7).

1. Távolítsa el az elülső panelt.

4.3.2 Az elülső panel telepítése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

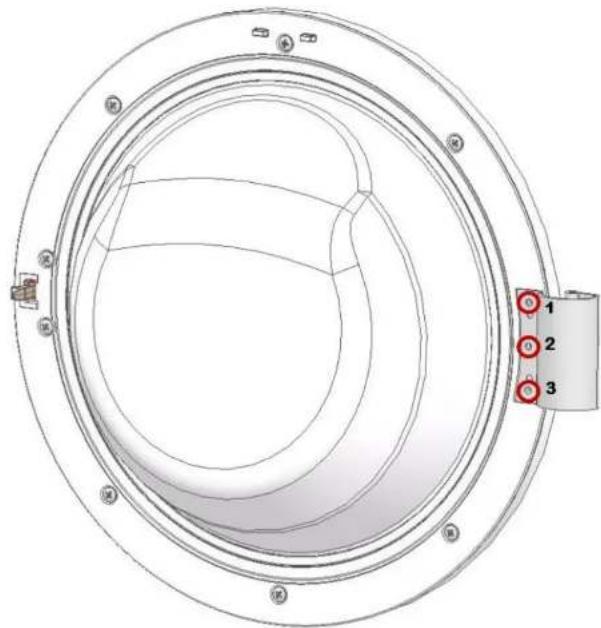

4.4.1 Az ajtó eltávolítása

Távolítsa el a három csavart.

4.4.2 Az ajtó felhelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A gumitömítés cseréje

VIGYÁZAT

Éles burkolatélek

Vágási sérülések

Viseljen védőkesztyűt.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részének vagy az ügyfél lakásának (pl. padló) károsodása.

Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.

A készüléket leválasztotta a vízellátásról.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása

Követelmény:

Biztosítsa az alkatrészt leesés ellen.

1. Távolítsa el a mosószer-adagoló rekeszt.
2. Távolítsa el a kezelőpanelt (két csavar a jobb oldalon, négy csavar az adagó területén).
3. Vegye le az ajtót.
4. Távolítsa el a tartály burkolatát.

5.

FIGYELEM!

Sérült felület kockázata!

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámokat használjon.

Távolítsa el a feszítőgyűrűt a tömítésből az elülső panelen egy műanyag szer-számmal.

1. Távolítsa el az elülső panelt.

Javítás

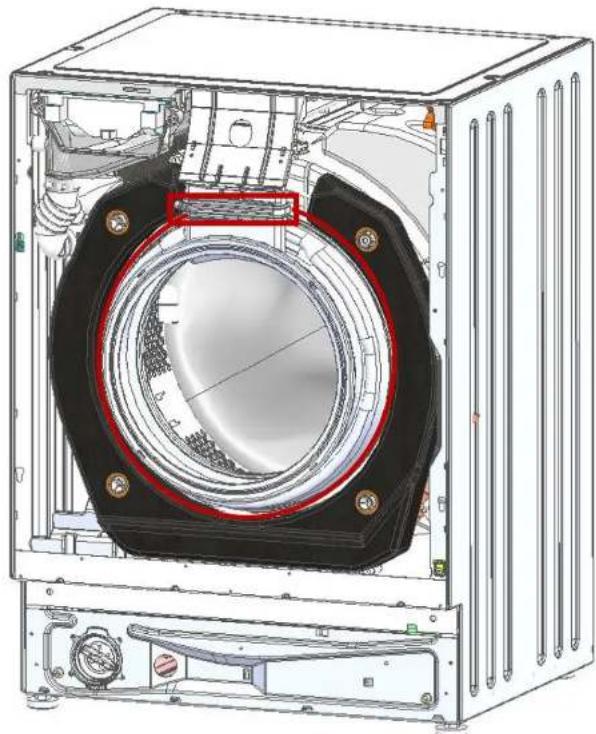

1. A szárítóalagúttal oldja ki a tömítéscsatlakozást.

8. Távolítsa el a műanyag csövön lévő tömítés rögzítőgyűrűjét (7 mm-es csökulcs). 9. Távolítsa el a tömítést.

4.5.2 Gumitömítés felhelyezése

Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Ajtózár cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.6.1 Az ajtózár eltávolítása

1. Nyissa ki az ajtót.

2

FIGYELEM!

Sérült felület kockázata!

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

Kizárólag műanyag szerszámokat használjon.

Távolítsa el a rugót, és tolja el a tömitést.

1. Távolítsa el az ajtózáron levő csavarokat.
2. Lazítsa meg az ajtózárat.
3. Felfelé húzva távolítsa el a vészkioldót a vezetőből.
4. Húzza ki a kábelcsatlakozót.

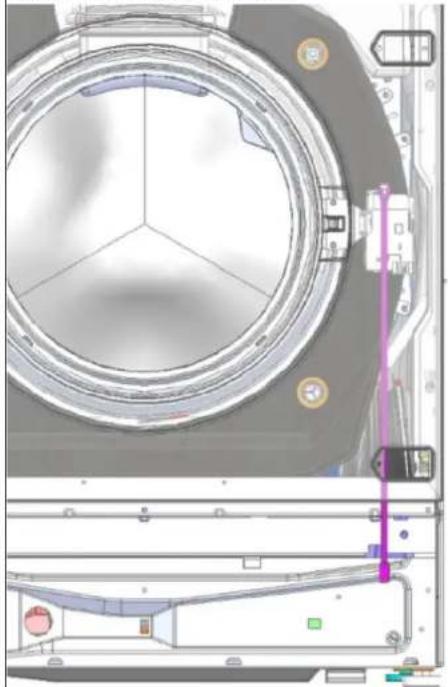

4.6.2 Az ajtózár behelyezése

Az ajtózárnak megfelelő pozícióban kell lennie ahhoz, hogy a vészhelyzeti ajtónyitás működőképes legyen.

Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Az ajtózsanér cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították. Eltávolította a mosószer-adagolót. Eltávolította a kezelőpanelt. Eltávolította az ajtót. A gumitömítést eltávolították. Az elülső panelt eltávolították.

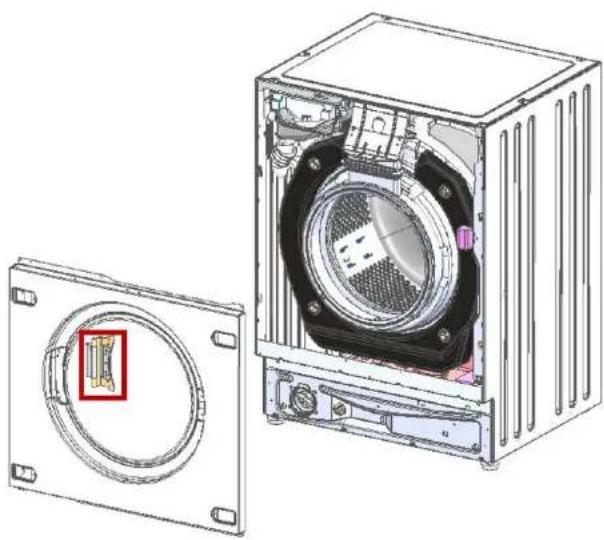

4.7.1 Az ajtózsanér eltávolítása

1. Távolítsa el a két csavart.
2. Távolítsa el az ajtózsanért.

4.7.2 Az ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze.
