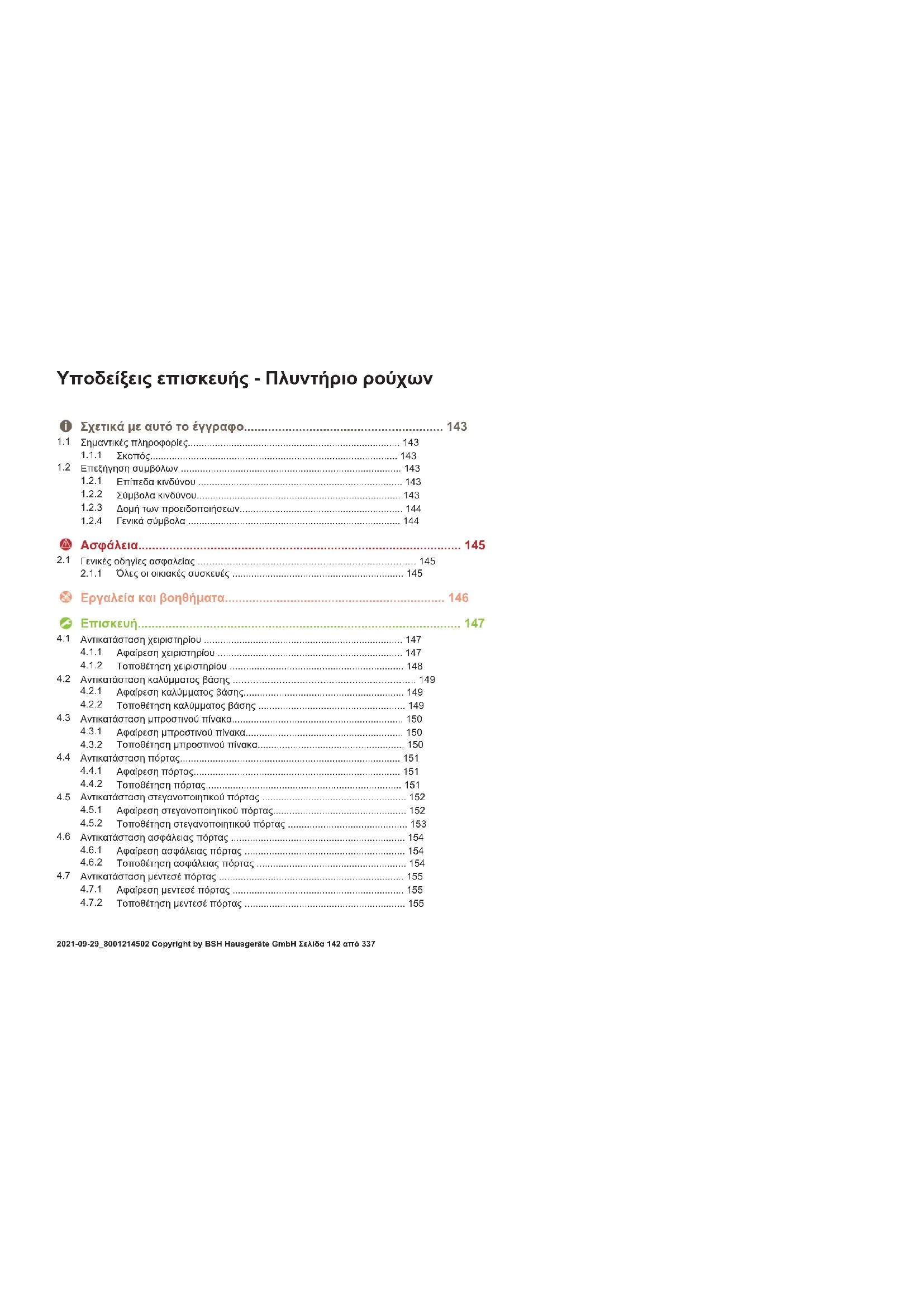

Αντικατάσταση χειριστηρίου .........................................................................147

Αφαίρεση χειριστηρίου ....................................................................147

Τοποθέτηση χειριστηρίου ................................................................148

Αντικατάσταση καλύμματος βάσης ...............................................................149

Αφαίρεση καλύμματος βάσης...........................................................149

Τοποθέτηση καλύμματος βάσης ......................................................149

Αντικατάσταση μπροστινού πίνακα...............................................................150

Αφαίρεση μπροστινού πίνακα..........................................................150

Τοποθέτηση μπροστινού πίνακα......................................................150

Αντικατάσταση στεγανοποιητικού πόρτας .....................................................152

Αφαίρεση στεγανοποιητικού πόρτας.................................................152

Τοποθέτηση στεγανοποιητικού πόρτας ............................................153

Αντικατάσταση ασφάλειας πόρτας ................................................................154

Τοποθέτηση ασφάλειας πόρτας .......................................................154

Αντικατάσταση μεντεσέ πόρτας ....................................................................155

Αφαίρεση μεντεσέ πόρτας ...............................................................155

Τοποθέτηση μεντεσέ πόρτας ...........................................................155 Yποδείξεις επισκευής-Πλυντήριο ρούχων 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα142από337Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021). Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων. Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου. Επίπεδο προειδοποίησης Σημασία

Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε σοβαρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.

Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας. Πίνακας1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου. Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο: Σύμβολο κινδύνου Σημασία Γενικό προειδοποιητικό μήνυμα Κίνδυνος από ηλεκτρική τάση Κίνδυνος έκρηξης Κίνδυνος κοψίματος Σχετικά με αυτό το έγγραφο 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα143από337Σύμβολο κινδύνου Σημασία Κίνδυνος σύνθλιψης Κίνδυνος από καυτές επιφάνειες Κίνδυνος από ισχυρό μαγνητικό πεδίο Κίνδυνος από μη ιονίζουσα ακτινοβολία Πίνακας2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Είδος και πηγή κινδύνου! Πιθανές συνέπειες εάν αγνοήσετε τον κίνδυνο/την προειδοποίηση.

Μέτρα και απαγορεύσεις για την πρόληψη του κινδύνου. Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο: Γεν. σύμβολο Σημασία Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών) Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου) Ταυτοποίηση συνδέσμου ή εκπαιδευτικού

Ταυτοποίηση απαραίτητων εργαλείων Ταυτοποίηση απαραίτητων προϋποθέσεων Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...) Ταυτοποίηση αποτελέσματος Έναρξη Ταυτοποίηση ενός πλήκτρου ή κουμπιού [00123456] Ταυτοποίηση ενός κωδικού ανταλλακτικού Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής) Πίνακας3: Γενικά σύμβολα Σχετικά με αυτό το έγγραφο 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα144από337Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! ¡ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ¡ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ¡ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας. Κίνδυνος τραυματισμού από κοφτερές άκρες! ¡ Φοράτε προστατευτικά γάντια. Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη ¡ Φοράτε προστατευτικά υποδήματα. ¡ Ασφαλίστε τα βαριά μέρη από πτώση. ¡ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη. Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής! ¡ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά. Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)! ¡ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα145από337Εργαλεία και βοηθήματα Ονομασία Λεπτομέριες Εικόνες Βοηθητικό εργαλείο [15000155] Εργαλείο λυσίματος πλαστικών

[00340764] 100mm, για βίδες με κοπίλια

[15000441] Ροπόκλειδο 20 - 100 Nm Πλακέ κατσαβίδι [00340854] Λεπίδα 3,5mm x 0,6mm x 100mm, Προστατευτική μόνωση 1000V AC Πλακέ κατσαβίδι [00340855] Λεπίδα 5,5mm x 1,0mm x 125mm, Προστατευτική μόνωση 1000V AC Μυτοτσίμπιδο,

[00341269] Μήκος 200 mm

[00342182] Μήκος: 200mm Ονομασία Λεπτομέριες Εικόνες Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340811] Νούμερο κλειδιού (Γερμανοπολύγωνο) 10ºmm,

Combination wrench [00340814] Νούμερο κλειδιού (Γερμανοπολύγωνο) 13ºmm,

Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[00340817] Νούμερο κλειδιού (Γερμανοπολύγωνο) 17mm, M10 Συνδυαστικό κλειδί (Γερμανοπολύγωνο

[15000459] Νούμερο κλειδιού (Γερμανοπολύγωνο) 16ºmm, M10 Εργαλεία και βοηθήματα 2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα146από337Επισκευή

4.1 Αντικατάσταση χειριστηρίου

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

4.1.1 Αφαίρεση χειριστηρίου

1. 1. Αφαιρέστε το συρτάρι απορρυπαντικού.

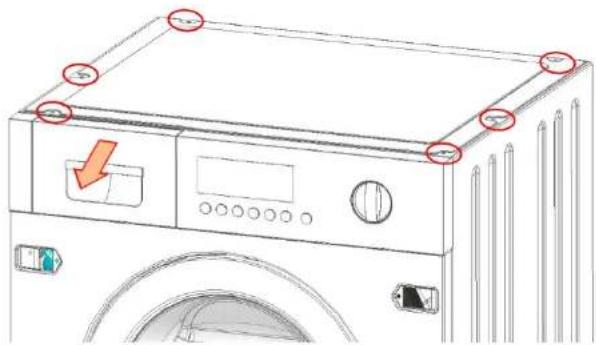

2. Αφαιρέστε τις βίδες στον μεταλλικό πάγκο εργασίας μέχρι την τελευταία.

2. Αφαιρέστε τις βίδες στο χειριστήριο (1-2-3-4).

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα147από3373. 1. Πιάστε το χειριστήριο με τα χέρια από την αριστερή και τη δεξιά πλευρά.

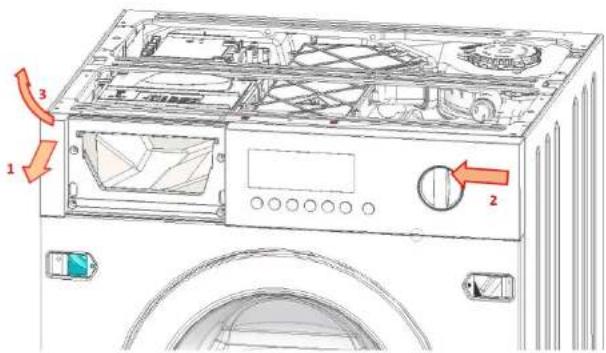

2. Τραβήξτε ελαφρώς προς τα έξω το χειριστήριο στην αριστερή πλευρά (1).

3. Σπρώξτε ελαφρώς το χειριστήριο προς τα αριστερά (2).

4. Ανασηκώστε το χειριστήριο μπροστά και προς τα επάνω (3).

4.1.2 Τοποθέτηση χειριστηρίου

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα148από3374.2 Αντικατάσταση καλύμματος βάσης Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.2.1 Αφαίρεση καλύμματος βάσης

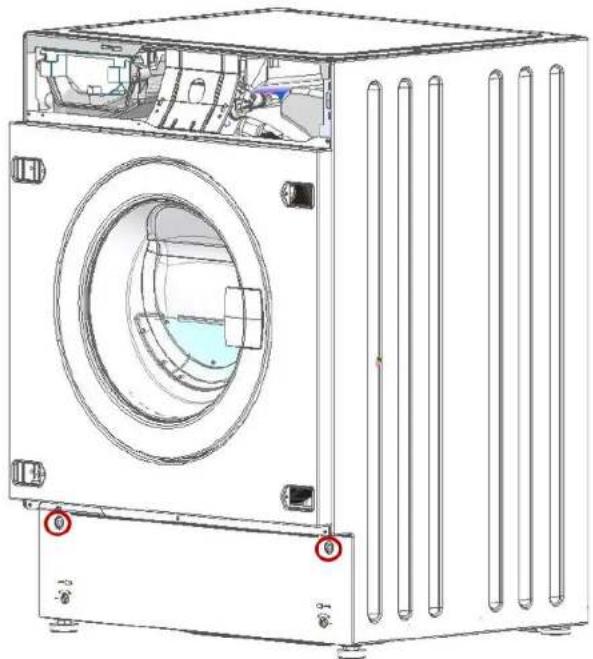

1. Αφαιρέστε τις βίδες.

2. Αφαιρέστε το κάλυμμα βάσης, περιστρέφοντας τη βάση προς τα κάτω.

4.2.2 Τοποθέτηση καλύμματος βάσης

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα149από3374.3 Αντικατάσταση μπροστινού πίνακα Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού. Το χειριστήριο έχει αφαιρεθεί. Η πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας. Το κάλυμμα βάσης έχει αφαιρεθεί.

4.3.1 Αφαίρεση μπροστινού πίνακα

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ.

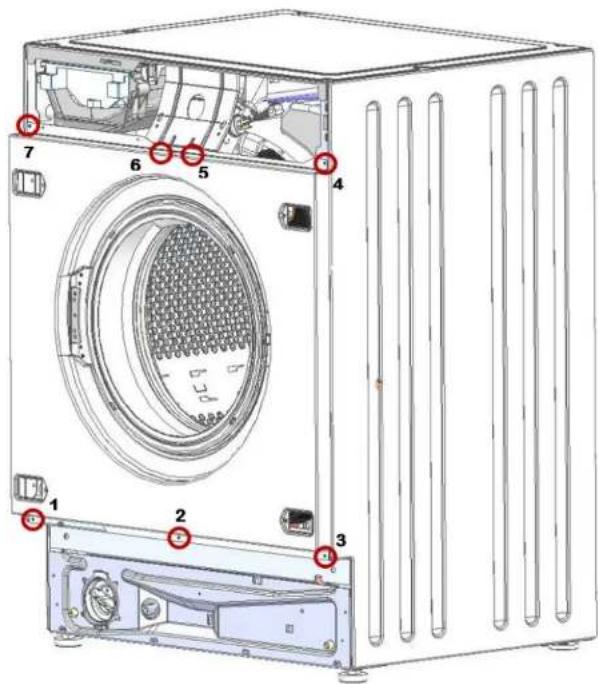

Ασφαλίστε τα εξαρτήματα από πτώση. Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4-5-6-7).

2. Αφαιρέστε τον μπροστινό πίνακα.

4.3.2 Τοποθέτηση μπροστινού πίνακα

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα150από3374.4 Αντικατάσταση πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.4.1 Αφαίρεση πόρτας

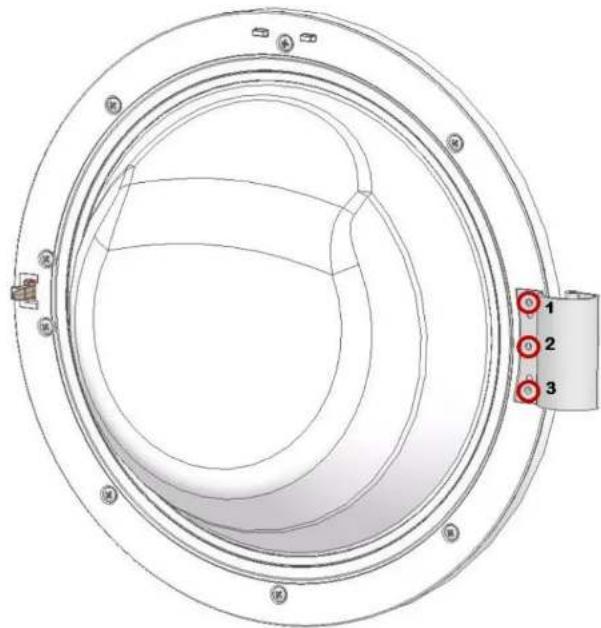

Αφαιρέστε τρεις βίδες.

4.4.2 Τοποθέτηση πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα151από3374.5 Αντικατάσταση στεγανοποιητικού πόρτας

Αιχμηρά άκρα περιβλήματος! Τραυματισμοί από κοπή

Φοράτε προστατευτικά γάντια.

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.5.1 Αφαίρεση στεγανοποιητικού πόρτας

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών! Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών! Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση.

1. Αφαιρέστε το συρτάρι απορρυπαντικού.

2. Αφαιρέστε το χειριστήριο (δύο βίδες δεξιά και τέσσερις βίδες στην πλευρά του

3. Αφαιρέστε την πόρτα.

4. Αφαιρέστε το κάλυμμα βάσης.

Κίνδυνος κατεστραμμένης επιφάνειας! Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης. Αφαιρέστε τον δακτύλιο τάσης από την τσιμούχα στον μπροστινό πίνακα με πλαστικό εργαλείο.

6. Αφαιρέστε την μπροστινή μετώπη.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα152από3377. Απελευθερώστε τη σύνδεση της τσιμούχας από το τούνελ του στεγνωτηρίου.

8. Αφαιρέστε τον δακτύλιο στερέωσης της τσιμούχας στην πλαστική λεκάνη (7 mm

9. Αφαιρέστε την τσιμούχα.

4.5.2 Τοποθέτηση στεγανοποιητικού πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα153από3374.6 Αντικατάσταση ασφάλειας πόρτας Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.6.1 Αφαίρεση ασφάλειας πόρτας

1. Ανοίξτε την μπροστινή πόρτα.

Κίνδυνος κατεστραμμένης επιφάνειας! Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα

Χρησιμοποιείτε μόνο πλαστικά εργαλεία. Αφαιρέστε το ελατήριο και σπρώξτε το στεγανοποιητικό.

3. Αφαιρέστε τις βίδες στην ασφάλεια πόρτας.

4. Απασφαλίστε την ασφάλεια πόρτας.

5. Αφαιρέστε τραβώντας την ασφάλιση έκτακτης ανάγκης προς τα επάνω από τον

6. Αποσυνδέστε τον σύνδεσμο καλωδίου.

4.6.2 Τοποθέτηση ασφάλειας πόρτας

Η ασφάλεια πόρτας πρέπει να βρίσκεται στη σωστή θέση για να είναι βέβαιη η λειτουργία ανοίγματος της πόρτας έκτακτης ανάγκης της

Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα154από3374.7 Αντικατάσταση μεντεσέ πόρτας

Ανοίξτε την περιοχή με τους μεντεσέδες! Σύνθλιψη/παγίδευση δακτύλων

Μην αγγίζετε την περιοχή με τους μεντεσέδες.

Φοράτε προστατευτικά γάντια. Προϋπόθεση: Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η συσκευή είναι αποσυνδεμένη από την παροχή νερού. Έχει αφαιρεθεί η πρόσοψη του ντουλαπιού. Έχει αφαιρεθεί το συρτάρι απορρυπαντικού. Το χειριστήριο έχει αφαιρεθεί. Η πόρτα έχει αφαιρεθεί. Έχει αφαιρεθεί το στεγανοποιητικό πόρτας. Έχει αφαιρεθεί ο μπροστινός πίνακας.

4.7.1 Αφαίρεση μεντεσέ πόρτας

1. Αφαιρέστε δύο βίδες.

2. Αφαιρέστε τον μεντεσέ της πόρτας.

4.7.2 Τοποθέτηση μεντεσέ πόρτας

Εγκαταστήστε με την αντίθετη σειρά.
