NÁVOD NA OBSLUHU V6320X2GB NEFF

4.2.2 Montáž krytu základny

Tieto pokyny pre opravu pomáhajú spotrebiteľovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021). Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík. Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

Úroveň varovania obsahuje symbol a signalizačné slovo. Signalizačné slovo naznačuje mieru nebezpečenstva. Úroveň varovania Význam NEBEZPEČENSTVO Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia. VAROVANIE Možným následkom nerešpektovania va- rovného hlásenia je úmrtie alebo vážne zranenia. UPOZORNENIE Možným následkom nerešpektovania va- rovného hlásenia sú mierne zranenia. POZOR! Možným následkom nerešpektovania va- rovného hlásenia je poškodenie majetku. Tabuľka1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpe- čenstva. V tomto dokumente sa používajú nasledujúce symboly označujúce riziká: Symbol označujúci riziko Význam Všeobecné varovné hlásenie Nebezpečenstvo v súvislosti s elektrickým napätím Nebezpečenstvo výbuchu Nebezpečenstvo porezania Nebezpečenstvo pomliaždenia O tomto dokumente 2021-09-29_8001214502 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana269z337Symbol označujúci riziko Význam Nebezpečenstvo v súvislosti s horúcimi povrchmi Nebezpečenstvo v súvislosti s magnetic- kým poľom Nebezpečenstvo v súvislosti s neionizujú- cou radiáciou Tabuľka2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru. NEBEZPEČENSTVO Druh a zdroj nebezpečenstva! Možné následky pri ignorovaní nebezpečenstva/varovania.

Opatrenia a zákazy na zabránenie nebezpečenstvu. Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu. NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! Úmrtie v dôsledku zásahu elektrickým prúdom

V tomto dokumente sa používajú nasledujúce všeobecné symboly: Všeob. symbol Význam Označenie špeciálneho pokynu (textové a/alebo grafické) Označenie jednoduchého pokynu (len textové) Všeob. symbol Význam Označenie prepojenia na videonávod Označenie požadovaných nástrojov Označenie požadovaných podmienok Označenie podmienky (ak ..., potom ...) Označenie výsledku Spustenie Označenie klávesu alebo tlačidla [00123456] Označenie čísla materiálu Stav Označenie zobrazeného textu/okna (na displeji spotrebiča) Tabuľka3: Všeobecné symboly O tomto dokumente 2021-09-29_8001214502 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana270z337Bezpečnosť

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s časťami pod napätím! ¡ Chyby pri opravách na elektrických komponentoch môžu spôsobiť zásah elektric- kým prúdom! ¡ Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce. ¡ Po oprave zariaďte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami. Riziko poranenia na ostrých hranách! ¡ Noste ochranné rukavice. Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na ťažkých a pohybujúcich sa komponentoch ¡ Noste ochrannú obuv. ¡ Zaistite ťažké komponenty proti pádu. ¡ Nesiahajte končatinami do pohybujúcich sa komponentov. Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča! ¡ Používajte len originálne náhradné diely. Riziko poškodenia elektrostaticky citlivých komponentov (ESD)! ¡ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov. Bezpečnosť 2021-09-29_8001214502 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana271z337Nástroje a pomôcky Označenie Detaily Snímky Pomocný nástroj [15000155] Nástroj na uvoľnenie plastových častí Skrutkovač Torx T20 s otvorom [00340764] 100mm, pre skrutky s bezpeč- nostným čapom Momentový kľúč [15000441] Momentový kľúč 20 – 100 Nm Plochý skrutkovač [00340854] Čepeľ 3,5mm x 0,6mm x 100mm, ochranná izolácia 1000V AC Plochý skrutkovač [00340855] Čepeľ 5,5mm x 1,0mm x 125mm, ochranná izolácia 1000V AC Kliešte zahnuté, špicaté [00341269] Dĺžka 200 mm Bočné štípacie kliešte [00342182] Dĺžka: 200mm Označenie Detaily Snímky Kombinovaný kľúč [00340811] Veľkosť kľúča 10ºmm, M6 Combination wrench [00340814] Veľkosť kľúča 13ºmm, M8 Kombinovaný kľúč [00340817] Veľkosť kľúča 17mm, M10 Kombinovaný kľúč [15000459] Veľkosť kľúča 16ºmm, M10 Nástroje a pomôcky 2021-09-29_8001214502 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana272z337Oprava

2. Odskrutkujte skrutky na kovovej pracovnej ploche a túto poslednú skrutku.

2. Zľahka vytiahnite ovládací panel na ľavej strane (1).

3. Zľahka zatlačte ovládací panel doľava (2).

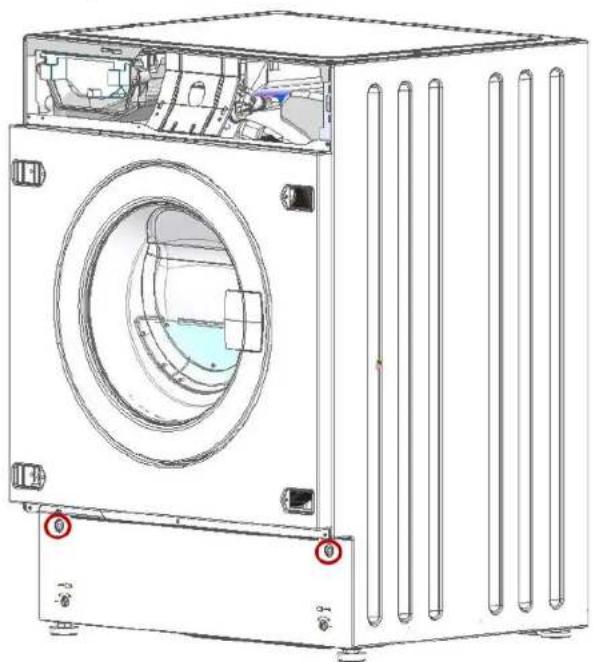

4.2.1 Odoberanie krytu základne

4.2.2 Montáž krytu základne

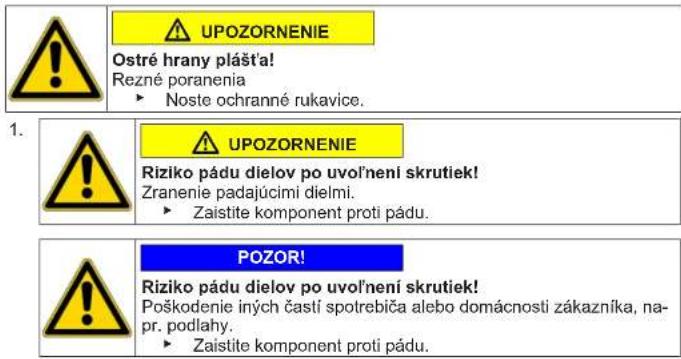

4.3.1 Odstránenie čelného panela

UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

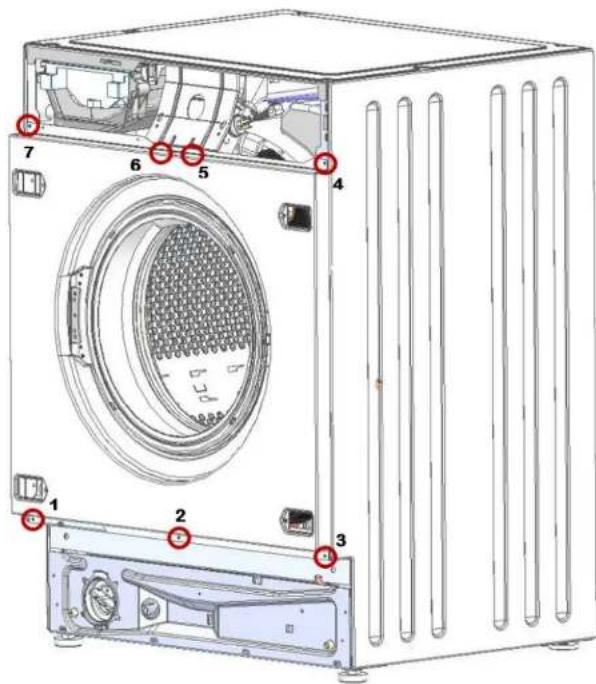

Zaistite komponent proti pádu. Odstráňte skrutky v nasledujúcom poradí (1-2-3-4-5-6-7).

Noste ochranné rukavice. UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

UPOZORNENIE Riziko pádu dielov po uvoľnení skrutiek! Zranenie padajúcimi dielmi.

POZOR! Riziko poškodenia povrchu! Použitím nesprávnych nástrojov sa povrch spotrebiča môže po- škriabať.

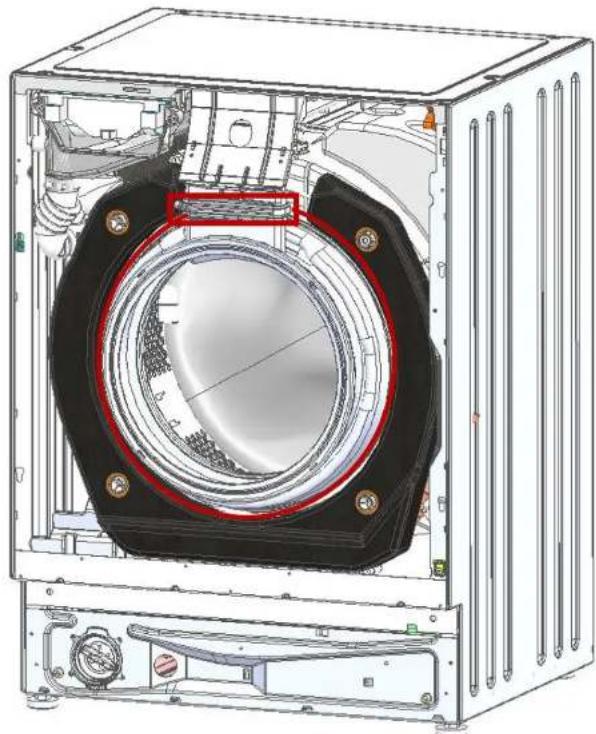

Na výmenu napínacieho krúžka použite len plastové nástroje. Odoberte napínací krúžok z tesnenia na čelnom paneli použitím plastového ná- stroja.

8. Odoberte upevňovací krúžok tesnenia na plastovej nádobe (7 mm nástrčný kľúč)

POZOR! Riziko poškodenia povrchu! Použitím nesprávnych nástrojov sa povrch spotrebiča môže po- škriabať.

5. Odoberte bezpečnostné uvoľnenie z vedenia smerom nahor.

6. Odpojte káblovú prípojku.

4.6.2 Montáž poistky dvierok

Poistka dvierok musí byť v správnej polohe, aby bola zabezpečená fun- kcia núdzového otvárania dvierok spotrebiča.

Pri montáži postupujte v opačnom poradí krokov demontáže. Oprava 2021-09-29_8001214502 Autorské práva vlastní spoločnosť BSH Hausgeräte GmbH Strana280z3374.7 Výmena závesu dverí UPOZORNENIE Otvorte oblasť závesov! Pomliaždenie/zachytenie prstov
