Odstranění ovládacího panelu ...........................................................35

Výměna těsnění dvířek ..................................................................................40

Vyjmutí těsnění dvířek.......................................................................40

Montáž těsnění dvířek .......................................................................41

Odstranění pojistky dvířek .................................................................42

Výměna závěsu dvířek...................................................................................43

Odstranění závěsu dvířek..................................................................43

Montáž závěsu dvířek .......................................................................43 Poznámky k opravě -Pračka 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana30od337O tomto dokumentu

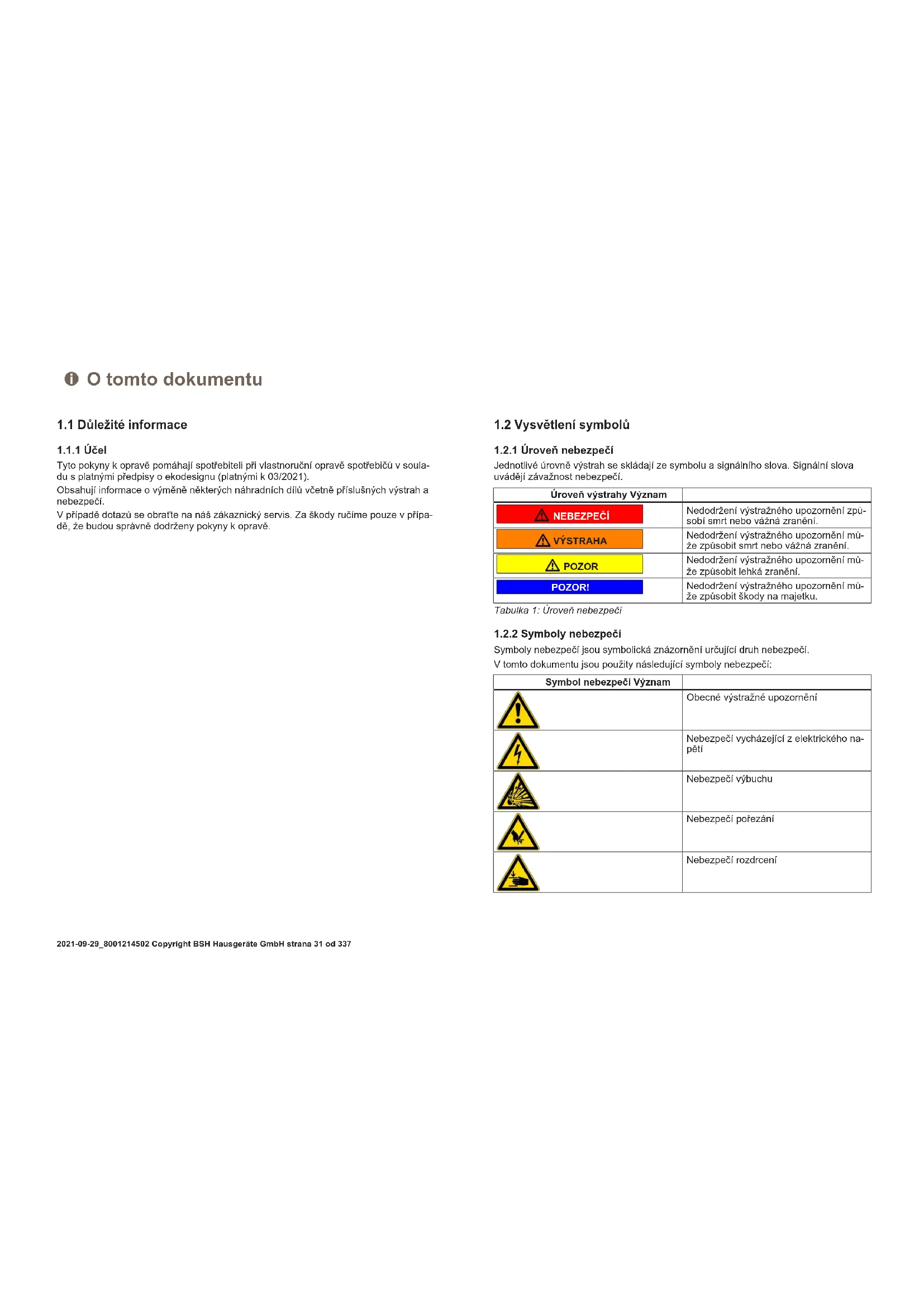

1.1 Důležité informace

Tyto pokyny k opravě pomáhají spotřebiteli při vlastnoruční opravě spotřebičů v soula- du s platnými předpisy o ekodesignu (platnými k 03/2021). Obsahují informace o výměně některých náhradních dílů včetně příslušných výstrah a nebezpečí. V případě dotazů se obraťte na náš zákaznický servis. Za škody ručíme pouze v přípa- dě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivé úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí. Úroveň výstrahy Význam NEBEZPEČÍ Nedodržení výstražného upozornění způ- sobí smrt nebo vážná zranění. VÝSTRAHA Nedodržení výstražného upozornění mů- že způsobit smrt nebo vážná zranění. POZOR Nedodržení výstražného upozornění mů- že způsobit lehká zranění. POZOR! Nedodržení výstražného upozornění mů- že způsobit škody na majetku. Tabulka1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí. V tomto dokumentu jsou použity následující symboly nebezpečí: Symbol nebezpečí Význam Obecné výstražné upozornění Nebezpečí vycházející z elektrického na- pětí Nebezpečí výbuchu Nebezpečí pořezání Nebezpečí rozdrcení O tomto dokumentu 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana31od337Symbol nebezpečí Význam Nebezpečí spojené s horkými povrchy Nebezpečí vycházející ze silného elektro- magnetického pole Nebezpečí z neionizujícího záření Tabulka2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu. NEBEZPEČÍ Typ a zdroj nebezpečí! Možné důsledky nedodržení výstražného upozornění.

Opatření a zákazy eliminující nebezpečí. Následující příklad ukazuje výstrahu, která varuje před zásahem elektrickým proudem při dotyku dílů pod proudem. Je uvedeno opatření pro zabránění rizika. NEBEZPEČÍ Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! Usmrcení elektrickým proudem

Odpojte spotřebič od přívodu elektrického proudu alespoň 60 sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly: Obecný symbol Význam Uvedení zvláštního tipu (text nebo grafické vyjádření) Uvedení jednoduchého tipu (pouze text) Uvedení odkazu k videonávodu Obecný symbol Význam Uvedení požadovaných nástrojů Uvedení požadovaných podmínek Uvedení podmínky (když, pak atd.) Uvedení výsledku Start Uvedení klávesy nebo tlačítka [00123456] Uvedení čísla materiálu Status Uvedení zobrazeného textu / okna (na ukazateli spotřebiče) Tabulka3: Obecné symboly O tomto dokumentu 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana32od337Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem! ¡ Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! ¡ Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením prací. ¡ Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo spe- cifických předpisů dané země. Nebezpečí poranění o ostré hrany! ¡ Používejte ochranné rukavice. Nebezpečí rozdrcení během opravy, údržby, odstranění závad a servisu těžkými a pohyblivými součástmi ¡ Používejte bezpečnostní obuv. ¡ Zajistěte těžké součásti před pádem. ¡ Nesahejte na pohyblivé součásti. Nebezpečí z hlediska bezpečnosti / funkce spotřebiče! ¡ Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! ¡ Nedotýkejte se modulů, včetně přípojek a vodičů. Bezpečnost 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana33od337Nástroje a pomůcky Označení Detaily Snímky Pomocný nástroj [15000155] Nástroj pro uvolnění plastových dílů Šroubovák torx T20 s otvorem [00340764] 100mm, pro šrouby s pojistným kolíkem Momentový klíč [15000441] Momentový klíč 20–100 Nm Plochý šroubovák [00340854] Čepel 3,5mm x 0,6mm x 100mm, ochranná izolace 1000V AC Plochý šroubovák [00340855] Čepel 5,5mm x 1,0mm x 125mm, ochranná izolace 1000V AC Jehlové kleště, za- hnuté [00341269] Délka 200 mm Boční štípací kleště [00342182] Délka: 200mm Označení Detaily Snímky Maticový klíč [00340811] Velikost klíče 10ºmm, M6 Combination wrench [00340814] Velikost klíče 13ºmm, M8 Maticový klíč [00340817] Velikost klíče 17mm, M10 Maticový klíč [15000459] Velikost klíče 16ºmm, M10 Nástroje a pomůcky 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana34od337Oprava

4.1 Výměna ovládacího panelu

POZOR Ostré hrany skříně! Nebezpečí řezných poranění

Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněná.

4.1.1 Odstranění ovládacího panelu

1. 1. Vyjměte zásuvku na prací prostředek.

2. Odstraňte šrouby na kovové horní desce i tento poslední šroub.

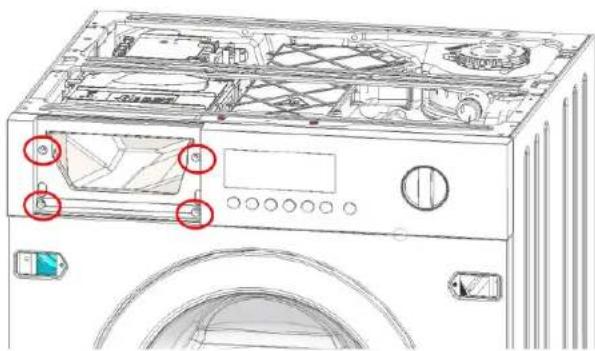

2. Odstraňte šrouby na ovládacím panelu (1-2-3-4).

Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana35od3373. 1. Uchopte ovládací panel rukama na levé a pravé straně.

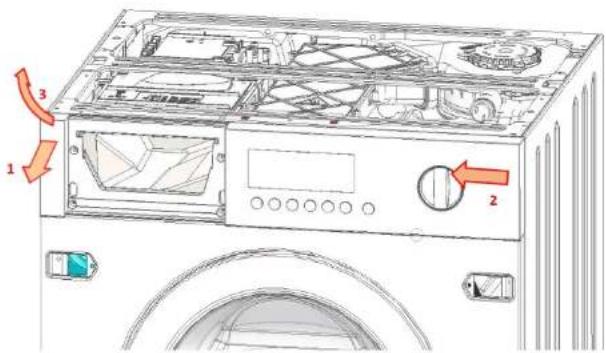

2. Mírně vytáhněte ovládací panel na levé straně (1).

3. Lehce zatlačte ovládací panel doleva (2).

4. Zvedněte ovládací panel směrem dopředu a nahoru (3).

4.1.2 Montáž ovládacího panelu

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana36od3374.2 Výměna krytu základny Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.2.1 Odstranění krytu základny

1. Odstraňte šrouby.

2. Otočením směrem dolů sejměte kryt základny.

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana37od3374.3 Výměna předního panelu Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Zásuvka na prací prostředek je vyjmutá. Ovládací panel je odstraněný. Dvířka jsou odstraněná. Těsnění dvířek je vyjmuto. Kryt základny je odstraněný.

4.3.1 Sejmutí předního panelu

POZOR Ostré hrany skříně! Nebezpečí řezných poranění

Používejte ochranné rukavice.

POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Odstraňte šrouby v následujícím pořadí (1-2-3-4-5-6-7).

2. Sejměte přední panel.

4.3.2 Montáž předního panelu

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana38od3374.4 Výměna dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.4.1 Vyjmutí dvířek

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana39od3374.5 Výměna těsnění dvířek POZOR Ostré hrany skříně! Nebezpečí řezných poranění

Používejte ochranné rukavice. POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.5.1 Vyjmutí těsnění dvířek

POZOR Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly.

Zajistěte jednotlivé součásti před pádem. POZOR! Nebezpečí padajících dílů kvůli uvolněným šroubům! Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy.

Zajistěte jednotlivé součásti před pádem.

1. Vyjměte zásuvku na prací prostředek.

2. Vyjměte ovládací panel (dva šrouby na pravé straně a čtyři šrouby v oblasti dáv-

3. Odstraňte dvířka.

POZOR! Nebezpečí poškození povrchu! Povrch spotřebiče může být při použití nesprávného nářadí poškrá- bán.

K výměně napínacího kroužku používejte pouze plastové ná- řadí. Plastovým nářadím vyjměte napínací kroužek z těsnění na předním panelu.

6. Sejměte přední panel.

Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana40od3377. Uvolněte spojení těsnění s tunelem sušičky.

8. Odstraňte upevňovací kroužek těsnění na plastové vaně (nástrčný klíč 7 mm).

9. Odstraňte těsnění.

4.5.2 Montáž těsnění dvířek

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana41od3374.6 Výměna pojistky dvířek Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody.

4.6.1 Odstranění pojistky dvířek

1. Otevřete přední dvířka.

POZOR! Nebezpečí poškození povrchu! Povrch spotřebiče může být při použití nesprávného nářadí poškrá- bán.

Používejte pouze plastové nářadí. Vyjměte pružinu a vytáhněte těsnění.

3. Odstraňte šrouby z pojistky dvířek.

4. Uvolněte pojistku dvířek.

5. Vysuňte nouzové odblokování nahoru z kolejnice.

6. Vytáhněte kabelový konektor.

4.6.2 Montáž pojistky dvířek

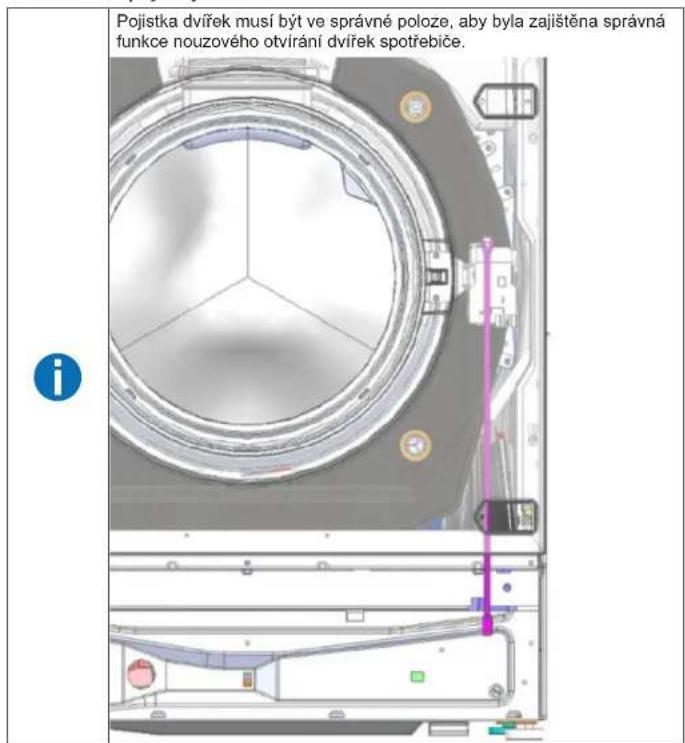

Pojistka dvířek musí být ve správné poloze, aby byla zajištěna správná funkce nouzového otvírání dvířek spotřebiče.

Montáž proveďte v opačném sledu. Oprava 2021-09-29_8001214502 Copyright BSH Hausgeräte GmbH strana42od3374.7 Výměna závěsu dvířek POZOR Otevřete prostor se závěsy! Rozdrcení prstů / zachycení

Nesahejte do prostoru se závěsy.

Používejte ochranné rukavice. Požadavek: Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněná. Zásuvka na prací prostředek je vyjmutá. Ovládací panel je odstraněný. Dvířka jsou odstraněná. Těsnění dvířek je vyjmuto. Přední panel je odstraněný.

4.7.1 Odstranění závěsu dvířek

1. Odstraňte dva šrouby.

2. Odstraňte závěs dvířek.

4.7.2 Montáž závěsu dvířek
