Toote tüüp	Kondensatsioonkuivati
Mõõdud (K x L x S)	84.5 x 60 x 60 cm
Kaal	45 kg
Toide	220-240 V, 50 Hz, 10 A
Laadimismaht	8 kg
Peamised funktsioonid	Kuivatusprogrammid (Puuvill, Sünteetika, Segatud jne.), Edasilükatud start, Kortsuvastane, Automaatne kuivatamine niiskusanduriga
Hooldus ja puhastus	Puhasta iga tsükli järel ebemefilter, Tühjenda veepaak, Puhasta perioodiliselt soojusvaheti
Ohutus	Lapselukk, Ukse ohutus, Ülekuumenemiskaitse, Automaatne seiskumine rikke korral
Varuosad ja remonditavus	Juhtpaneel, Esipaneel, Uks, Ukse tihend, Ukse sulgur, Ukse hing, Aluskaas. Varuosad saadaval teeninduses.
Üldine teave	Mark NEFF, Mudel V6320X2GB, Remondijuhend saadaval aadressil notice-facile.com

Korduma kippuvad küsimused - V6320X2GB NEFF

Kuidas puhastada ebemefiltrit?

Avage uks, eemaldage ava allosas asuv filter, eemaldage ebemed käsitsi või niiske lapiga, seejärel pange see tagasi. Puhastage seda pärast iga tsüklit optimaalseks kuivatamiseks.

Kuidas tühjendada veepaaki?

Tõmmake alumisel paremal või vasakul küljel (olenevalt mudelist) asuv veepaak, tühjendage see kraanikaussi, seejärel pange tagasi. Valgustuli annab teada, kui see on täis.

Mida teha, kui kuivati enam ei kuumene?

Kontrollige esmalt ebemefiltrit ja veepaaki. Veenduge, et soojusvaheti poleks ummistunud. Kui probleem püsib, võtke ühendust müügijärgse teenindusega.

Kuidas seadistada edasilükatud starti?

Valige soovitud programm, seejärel vajutage Edasilükatud start nuppu, et valida viivituse tundide arv (nt 3h). Tsükkel algab automaatselt pärast viivitust.

Mida tähendab veakood E20?

Kood E20 näitab tavaliselt tühjendamise või vee ärajuhtimise probleemi. Kontrollige veepaaki ja filtrit. Kui kood püsib, vaadake tervet juhendit.

Kuidas vahetada ukse tihendit?

Ühendage seade vooluvõrgust, eemaldage vana tihend selle klambrist lahti, seejärel paigaldage uus tihend korralikult kinnitades. Kandke kindaid, et vältida lõikeid.

Miks on pesu tsükli lõpus veel niiske?

Selle põhjuseks võib olla ummistunud ebemefilter, täis veepaak või trumli ülekoormus. Puhastage filter ja vähendage koormust.

Kuidas aktiveerida lapselukku?

Vajutage korraga nuppe Start/Paus ja Kiirkuivatus 3 sekundi jooksul. Aktiveerimise kinnituseks kuvatakse sümbol.

Kus asub soojusvaheti filter?

Soojusvaheti filter asub alumisel vasakul küljel asuva luugi taga (avage see). Eemaldage see, peske jooksva vee all ja kuivatage enne tagasi panemist.

Kuidas võtta ühendust NEFF müügijärgse teenindusega?

Võite helistada NEFF müügijärgsesse teenindusse numbril 09 69 39 60 23 (tasuta) või külastada volitatud remonditöökoda. Võtke kaasa mudelinumber V6320X2GB.

KASUTUSJUHEND V6320X2GB NEFF

4.1 Juhtpaneeli vahetamine 91

4.1.1 Juhtpaneeli eemaldamine 97 4.1.2 Juhtpaneeli paigaldamine 9

4.2 Alumise katte vahetamine 93

4.2.1 Alumise katte eemaldamine 93 4.2.2 Alumise katte paigaldamine 93

4.3 Esipaneeli vahetamine 94

4.3.1 Esipaneeli eemaldamine 94 4.3.2 Esipaneeli paigaldamine 94

4.4 Ukse vahetamine 95

4.4.1 Ukse eemaldamine 95 4.4.2 Ukse paigaldamine.. 95

4.5 Ukse tihendi vahetamine 96

4.5.1 Ukse tihendi eemaldamine 96 4.5.2 Uksetihendi paigaldamine 97

4.6 Ukseluku vahetamine 98

4.6.1 Ukseluku eemaldamine 98 4.6.2 Ukseluku paigaldamine 98

4.7 Ukse hinge vahetamine 99

4.7.1 Ukse hinge eemaldamine 99 4.7.2 Ukse hinge paigaldamine 99

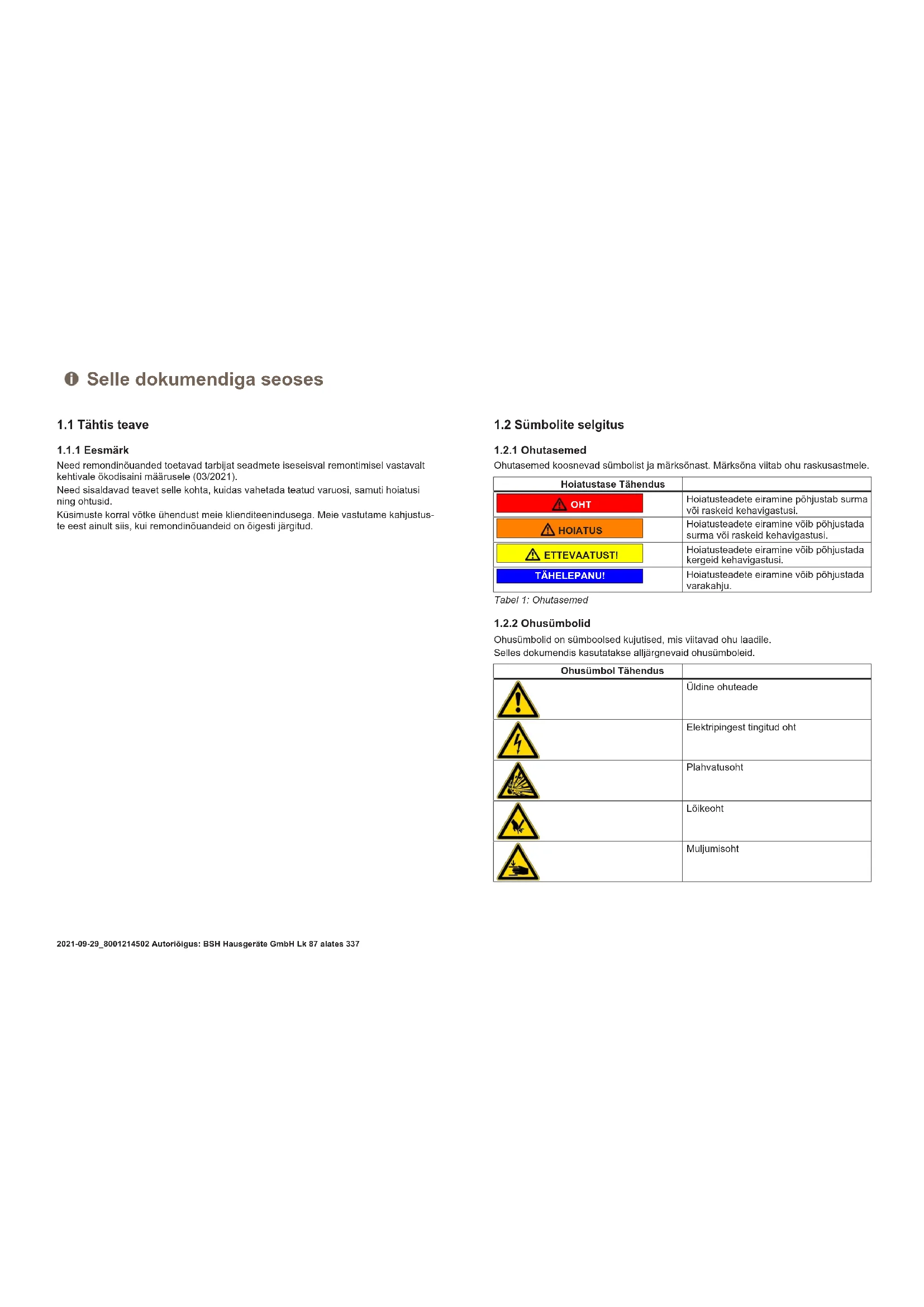

Selle dokumendiga seoses

1.1 Oluline teave

1.1.1 Eesmärk

Need remondijuhised toetavad tarbijat seadmete iseseisval remontimisel vastavalt kehtivale ökodisaini määrusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral võtke ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondijuhiseid on õigesti järgitud.

1.2 Sümbolite selgitus

1.2.1 Ohutusseadmed

Ohutusmärgid koosnevad sümbolist ja märksõnast. Märksõna viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatusteadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatusteadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatusteadete eiramine võib põhjustada kergeid kehavigastusi.
TÄHELEPANUI	Hoiatusteadete eiramine võib põhjustada varakahju.

Ohusümbolid on sümboolsed kujutised, mis viitavad ohu laadile.

Selles dokumendis kasutatakse alljärgnevaid ohusümboleid.

Ohusümbol Tähendus
	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümboi Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusümbolid

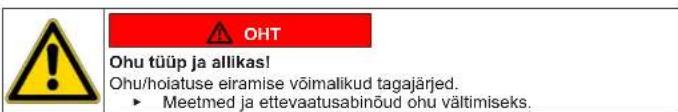

1.2.3 Hoiatusstruktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud väljanägemine ja standardiseeritud struktuur.

Alljärgnev näide on hoiatus, mis hoiatab liikuvatest osadest tingitud elektrilöögiohu eest. Nimetatud on meede ohu vältimiseks.

1.2.4 Üldised sümbolid

Selles dokumendis kasutatakse järgmisi üldisi sümboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
2	Lihtsa nōuande tunnus (ainult tekst)
3	Videojuhendi lingi tunnus

Üld.&symbol Tähendus
	Vajalike tõoriistade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui...,siis...)
	Tulemuse tunnus
[Start]Klahvi või nupu tunnus
[00123456]Materjalinumbri tunnus
Olek Kuvatava tekstli/akna tunnus(seadme	ek- raanil)

Tabel 3: Üldised sümbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Kõik kodumasinad

Elektriliste osade remondil tehtud vead võivad põhjustada elektrilööki! Lahutage seade vooluvõrgust vähemalt 60 sekundit enne tööle hakkamist. Pärast remonti tuleb teha ohutuskatse vastavalt standardile VDE 0701 ja riiklikele määrustele.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustööde, tõrkeotsingu ja hoolduse käigus.

Oht seadme ohutusele/talitlusele! Kasutage ainult originaalvaruosasid.

Elektrostaatiliselt tundlike osade (ESD) kahjustamise oht! - Ärge puudutage mooduleid, kaasa arvatud ühendusi ega transpordilinte.

4.1 Juhtpaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osad

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel on eemaldatud.

4.1.1 Juhtpaneeli eemaldamine

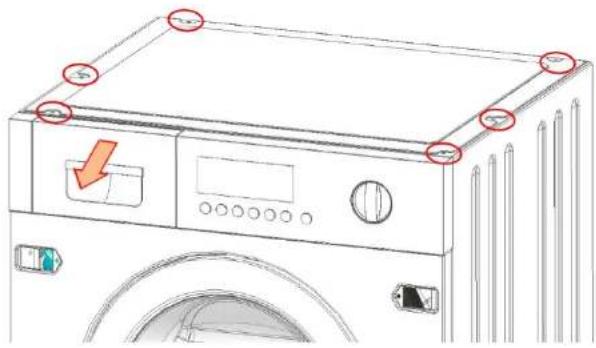

1. Eemaldage pesuaine sahtel.
2. Eemaldage poldid metallist toopinnalt ja ka viimane polt.

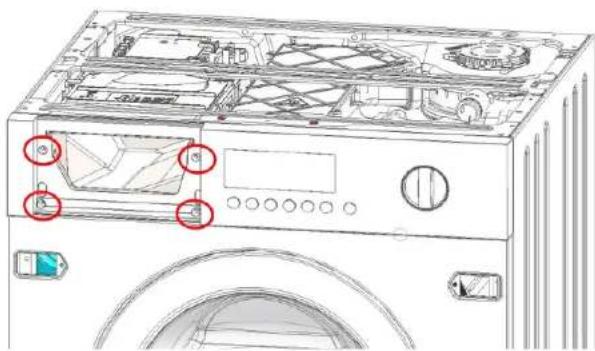

1. Eemaldage poldid juhtpaneelil (1-2-3-4).

Remont

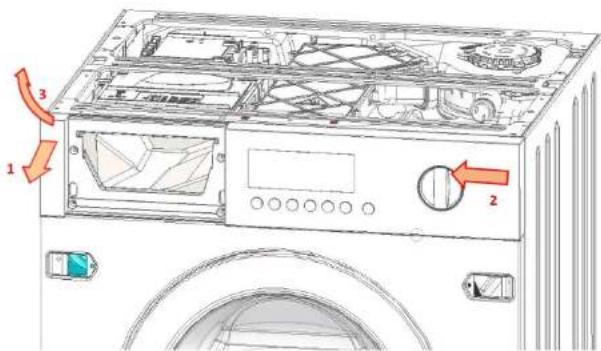

3.1. Haarake katoga juhtpaneelist vasakult ja paremalt küljelt.

1. Tõmmake juhtpaneel vasakule poole veidi välja (1).
2. Lükake juhtpaneeli veidi vasakule (2).
3. Tõstke juhtpaneeli ettepoole ja üles (3).

4.1.2 Juhtpaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.2 Alumise katte vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

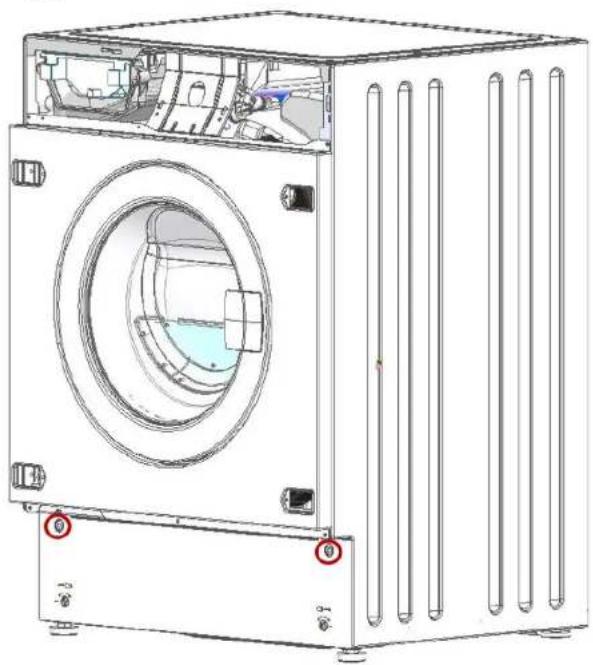

4.2.1 Alumise katte eemaldamine

1. Eemaldage poldid.

1. Eemaldage aluse kate, keerates alust allapoole.

4.2.2 Alumise katte paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.3 Esipaneeli vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Pesuaine sahtel eemaldatud. Juhtpaneel on eemaldatud. Uks on eemaldatud. Uksetihend on eemaldatud. Aluse kate on eemaldatud.

4.3.1 Esipaneeli eemaldamine

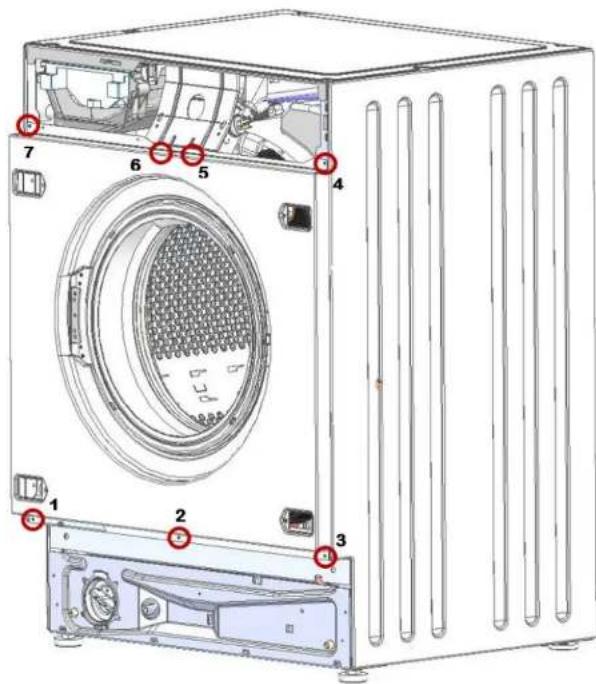

Eemaldage poldid alljärgnevas järjekorras (1-2-3-4-5-6-7).

1. Eemaldage esipaneel.

4.3.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Ukse vahetamine

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.4.1 Ukse eemaldamine

Paigaldage vastupidises järjekorras.

Remont

4.5 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Lõikehaavad

Kandke kaitsekindaid

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide vara kahjustused.

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

4.5.1 Ukse tihendi eemaldamine

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused või klientide varakahjustused.

1. Eemaldage pesuaine sahtel.
2. Eemaldage juhtpaneel (kaks polti paremal ja neli polti jaoturi piirkonnas).
3. Eemaldage uks.
4. Eemaldage aluse kate.

TÄHELEPANU!

Pinna kahjustamise oht!

Teravate tööriistadega võib seadme pind saada kriimustada.

• Kasutage pingutusrõnga vahetamisel ainult plastikust tööriistu.

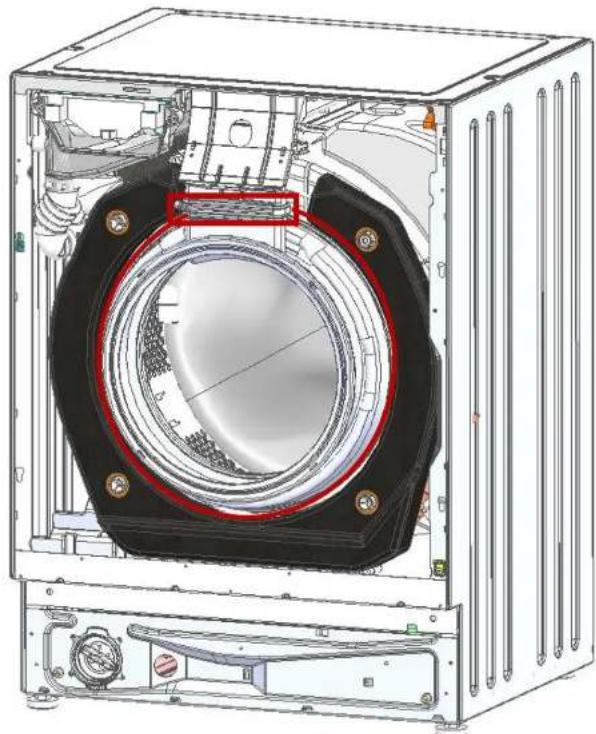

Eemaldage pingutusrõngas esipaneelil olevast muhvist plastikust tööriista abil.

1. Eemaldage esipaneel.

Remont

1. Vabastage muhvi ühendus kuivatustunneliga.

8. Eemaldage muhvi kinnitusrõngas plastikust vannil (7 mm otsvõti) 9. Eemaldage muhv.

Paigaldage vastupidises järjekorras.

Remont

4.6 Ukseluku vahetamine

Nõue:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud.

Pinna kahjustamise oht!

Valede tööriistadega võib seadme pind saada kriimustada.

Kasutage ainult plastikust tööriistu.

Eemaldage vedru ja lükake tihend ära.

1. Eemaldage ukseluku poldid.
2. Vabastage ukselukk.
3. Eemaldage avariivabastus üles lükates juhikutest välja.
4. Lahutage kaabliühendus.

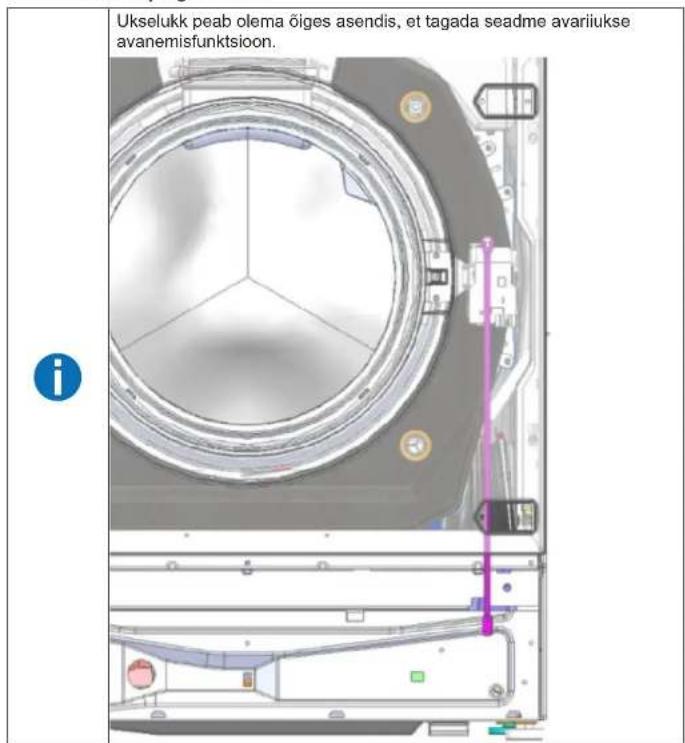

4.6.2 Ukseluku paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.7 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine

Ärge pistke käsi liigendi piirkonda.

Kandke kaitsekindaid

Märkus:

Seade on toitest lahutatud. Seade on veeühendusest lahutatud. Mööblipaneel on eemaldatud. Pesuaine sahtel eemaldatud. Juhtpaneel on eemaldatud. Uks on eemaldatud. Uksetihend on eemaldatud. Esipaneel on eemaldatud

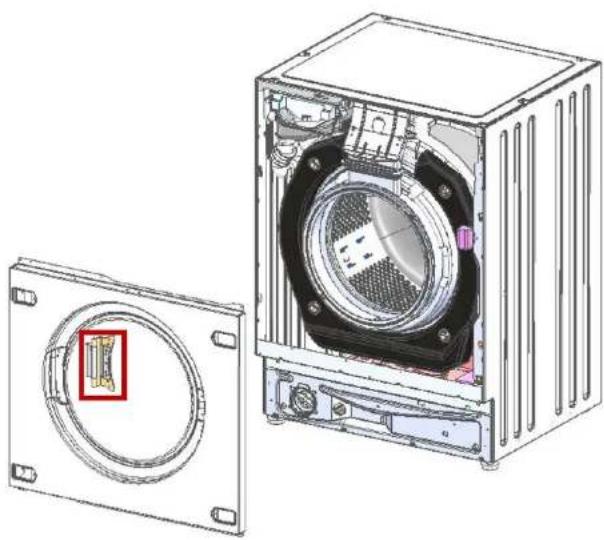

4.7.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.
2. Eemaldage ukse hing.

4.7.2 Ukse hinge paigaldamine

Paigaldage vastupidises järjekorras.
