KULLANIM KILAVUZU V6320X2GB NEFF

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 325

1.1 Onemli bilgi 325

1.1.1 Amaci 325
1.2 Sembollerinin aciklamasi 325
1.2.1 Tehlike kademeleri 325
1.2.2 Tehlike sembolleri 325
1.2.3 Ikaz bilgilerinin yapisi 326
1.2.4 Genel semboller 326

Güvenlik 327

2.1 Genel Güvenlik bilgileri 327

2.1.1 Tum ev gereçleri 327

Ekipman ve yardim 328

Onarim 329

4.1 Kontrol panelin degistirilmesi 329

4.1.1 Kontrol panelini sokme 329
4.1.2 Kontrol panelini takma 330

4.2Taban kapaginin degistirilmesi 331

4.2.1 Taban kapaginin sokulmesi 331
4.2.2 Taban kapaqinin takilmasi 331

4.3 On panelin degisimi 332

4.3.1 On panelin sokulmesi 332
4.3.2 On sacin takilmasi 332

4.4 Kapinin degistirilmesi 333

4.4.1 Kapinin sokiulmesi 333
4.4.2 Kapinin takilmasi 333

4.5 Kapi contasinin degistirilmesi 334

4.5.1 Kapi contasinin sokulmesi 334
4.5.2 Kapi contasinin takilmasi 335

4.6 Kapi kilidinin degistirilmesi 336

4.6.1 Kapi kilidinin sokulmesi 336
4.6.2 Kapi kilidinin monte edilmesi 336

4.7 Kapi mentesinin degistirilmesi 337

4.7.1 Kap mentesinin sokulmesi 337
4.7.2 Kapi mentesesinin takilmasi 337

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi basina onarmasi iqin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degistirlimesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sıçak yüzeylerden kaynaklanan tehlike
	Gülçül elektromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart atau gorunusu ve yapisi ayinir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tum ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrik bilisenlerde yapilan onarimlarda hatalar, elektrik carpmasina neden olabiliert
  Cihaz calismalaria baslamadan en az 60 sanije once elektrik sebekesinden ayrimaldir.
• Onarim sonrasinda VDE 0701 veya ulkeye ezel duzenlemeler uyarinca bir gvenilik testi gerekteletilimdir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmalidir

Aigre v haraketeli parcalarin onarim, bakim, hata arama v servis islemlerinde yaratabatelegci ezilime riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi incn agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanilmalidir.
Elektrostatik hassasiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanimlama Detaylar Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi ilen alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar icin
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,agicl iğüzli [00341269]	Uzunluk 200 mm
Yan keski [00342182]	Uzunluk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

4.1 Kontrol panelin degistirilmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmaldir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynlir.
Mobilya paneli sokiuldu.

4.1.1 Kontrol panelini sökme

1. 1. Deterjan bolmesini sokun.
2. Metal ust tablanin ve sondaki vidalarini dokun.

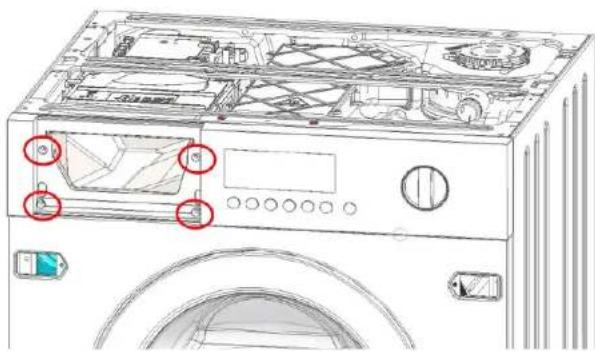

1. Kontrol panelindecki vidalari sokun (1-2-3-4).

Onarim

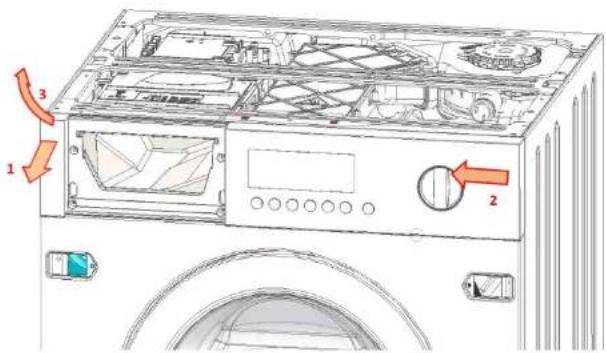

3.1. Kontrol panelini ellerinizle soldan ve saqdan tutun.

1. Kontrol panelini yavaça solaogruekein (1).
2. Kontrol panelini yavaça solaogrutin (2).
3. Kontrol panelini one ve yukariyaDOGRU kaldirin (3).

4.1.2 Kontrol panelini takma

Tersiraile montedein.

Onarim

4.2 Taban kapaginin degistirilmesi

On kopul:

Cihazin fişi cekilir.
Cihaz, su beslemesinden ayrlir.

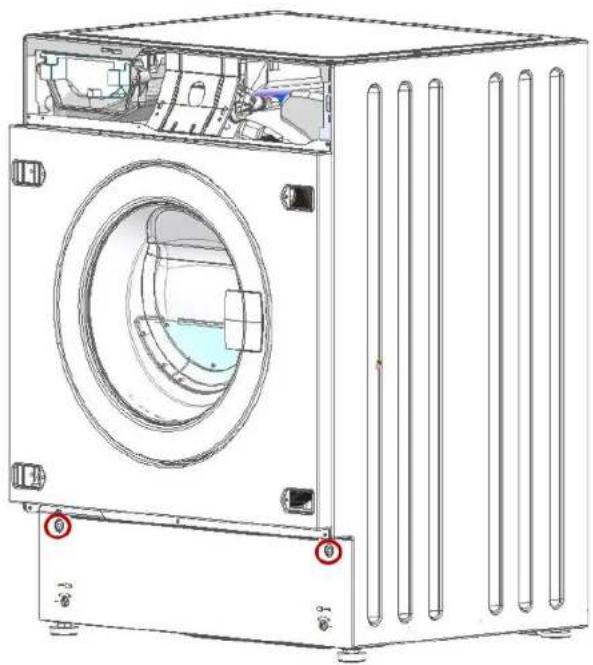

4.2.1 Taban kapaginin dokulmesi

1. Vidalari sokun.

1. Tabani asagiyada dogrcevirerek kapak tabanini cikartin.

4.2.2 Taban kapaginin takilmasi

Tersiraile montedein.

Onarim

4.3 On panelin degisimi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemesinden aynilr.
Deterjan bolmesi sokiuldu
Kontrol paneli sokulmog olmal
Kapi kaldirildi.
Kapi contasi dokuldu.
Taban kapaqi dokuldü.

4.3.1 On panelin dokulmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!
Dusen parcalar nedeniyle yaralanma
Bileşenleri Düsmeye karşi emniyete alin

DIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasalar.

Bileşenleri dusmeye karsı emniyete alin.

Vidalan su sirada sokun (1-2-3-4-5-6-7).

1. On paneli sokun.

4.3.2 On sacin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

4.4.1 Kapinin sukulmesi

Uc vidayisokun.

4.4.2 Kapinin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapi contasinin degistirilmesi

A DIKKAT

Keskin govde kenarlar!

Kesik yaralanmaları

Koruyuceldivenkullanilmalidir.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DIIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilesenleri dusmeye karı emniyete alin.

Onkopul:

Cihazin fisi kekilir.

Cihaz, su beslemsinden ayrir.

4.5.1 Kapi contasin sokulmesi

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

DIKKAT!

Vidalarin gevsetllmesi nedeniyle parcalarin du sm tehlikes!

Cihazin diger parcalarinda veya musterinin evinde (om. zemin) hasarlar.

Bileşenleri duşmeye karı emniyete alin.

1. Deterjan bolmesini sokun.
2. Kontrol panelini cikartin (sag tarafta iki vida ve dagitici bolgesinde dort vida).
3. Kapiyi dokun.
4. Taban kapağıni dokun.

DIKKATI

Yüzeyin hasar görme tehlikesi!

anlis alelterin kullanilmasi sonucu cihazin yüzeyi Çizilebilir.

Gergi halkasini degiistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir aletle on paneldeki contadan sokun.

1. On paneli sokun.

Onarim

1. Kurutucu kanali ile conta baglantisini serbest birakin.

8. Plastik kism uzerindeki containin sabitme halkasini sikun (7 mm lokma anahtar)
9.Contay sokun.

Ters sira ile monte edin.

Onarim

4.6 Kapi kilidinin degistirilmesi

Onkopul:

Cihazin fişi kekilir.
Cihaz, su beslemsinden ayrilir.

4.6.1 Kapi kilidinin sukulmesi

1. Açık on kapi

2.

DIIKKAT!

Yüezeyin hasar gorme tehlikesi! Yanlis aleiterin kullimmasonucu cihazin yüezyi cigizilebilir. Sadece plastik aleller kullann.

Yayi sokun ve contayi kenara itin.

1. Kapak kilidindeki vidalari dokun.
2. Kapi kilidini serbest birakin.
3. Acil durum kilit açma mekanizmasini yukariya dokru kilavuzdan cikartin.
4. Kablo konnektorunu ayirin.

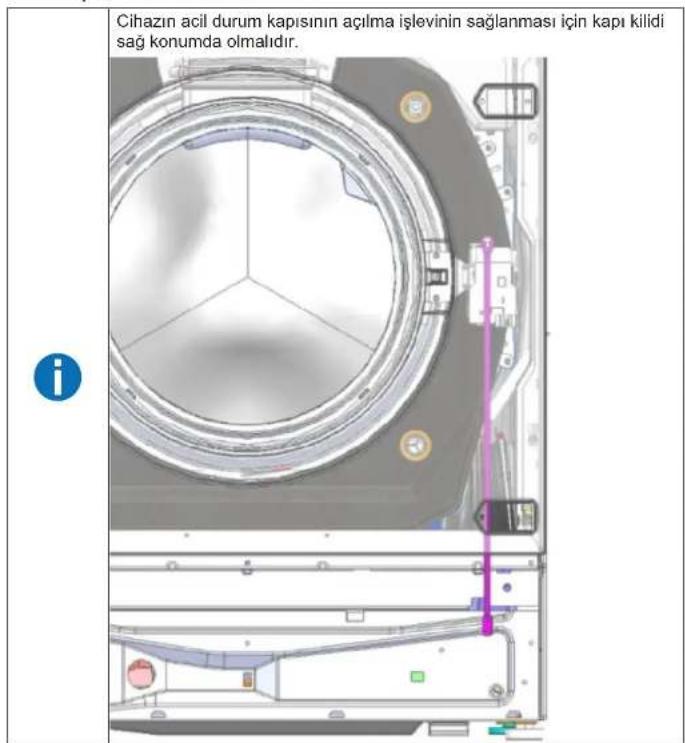

4.6.2 Kapi kilidinin monte edilmesi

Tersiraile montedein.

Onarim

4.7 Kapi menteşsinin degistirilmesi

DIKKAT AÇİK mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden avril.
Mobilya paneli sukuldu.
Deterjan bolmesi sokiuldu.
Kontrol paneli sökūlmös olmalä
Kapi kaldirildt.
Kapicontasi sokuldu.
On sac sukulm ulmali.

4.7.1 Kapi menteşisin dokulmesi

1. lki vidayi sokun.

2. Kapi mentalgesini sokun.

4.7.2 Kapi mentalgesinin takilmasi

Ters sira ile monte edin.
