KULLANIM KILAVUZU V6540X2 NEFF

Onarim ipuçları -Çamaşır makinesi

1 Bu dokuman hakkinda 325

1.1 Onemli bilgi 325

1.1.1 Amaci 325

1.2 Sembollerinin aciklamasi 325

1.2.1 Tehlike kademeleri 325
1.2.2 Tehike sembolleri 325
1.2.3 Ikaz bilgilerinin yapisi 326
1.2.4 Genel semboller 326

Güvenlik 327

2.1 Genel Güvenlik bilgileri 327

2.1.1 Tum ev gerecleri 327

Ekipman veyardim 328

Onarim 329

4.1 Kontrol panelin degistirilmesi 329

4.1.1 Kontrol panelini sokme 329
4.1.2 Kontrol panelini takma 330

4.2Tabankapaginin degistirilmesi 331

4.2.1 Taban kapaginin sokulmesi 331
4.2.2 Taban kapaginin takilmasi 331

4.3 On panelin degisimi 332

4.3.1 On panelin sokulmesi 332
4.3.2 On sacin takilmasi 332

4.4 Kapinin degistirilmesi 333

4.4.1 Kapinin sokulmesi 333
4.4.2 Kapinin takilmasi 333

4.5 Kapi contasinin degistirilmesi 334

4.5.1 Kapi contasinin sokulmesi 334
4.5.2 Kapi contasinin takilmasi 335

4.6 Kapi kilidinin degistirilmesi 336

4.6.1 Kapi kilidinin sokulmesi 336
4.6.2 Kapi kilidinin monte edilmesi 336

4.7 Kapi mentesinin degistirlmesi 337

4.7.1 Kap mentesinin sokulmesi 337
4.7.2 Kapi mentesesinin takilmasi 337

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata geziniz. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sik,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlami
	Sicak:yüeylerden kaynaklanan tehlike
	Güçlü elektromanyetik alan tehlikesi
	lyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omekte, gerilim ileten parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkunda uyarinda bulunan bir ikaz bilgisi gosterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlemler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL ANLAMI
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalnizca metin)
3	Video linki,isareti

Genel sembol Anlami
	Gerekli araqlar,isareti
	Ön koşullarin,isareti
	Koşul,isareti (... olursa.... olur)
	Sonuc,isareti
[Baslat]Tuş veya duğme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Güvenlik

2.1 Genel Güvenlik bilgileri

2.1.1 Tüm ev gereçleri

Gerilim lileten parcalar nedeniyle elektrik carpmasi tehlikesil

• Elektrikii bileşenlerde yapilan onarilmarda hatalar, elektrik carpmasina neden olalibir!
  Cihaz calismalaria baslamadan en az 60 saniye once elektrik sebekesinden Avrimaldir.
• Onarim sonnasvde O701 veya ulkeye ozel duzenlemeler uyarinca bir güvenlik testi陉keleştrilmelidir.

Keskin kenarlar nedeniyle yaralanma tehlikesi!

• Koruyucu eldiven kullanilmaldir.

Agi ve haraketi parcalarin onarim, bakim, hata arama ve servis islemlerinde yaratabilecegi ezilme riskleri

• Koruyucu ayakkabigiin.
  Yere duismemesi icin agir parcalari emniyete alin.
• Haraketli parçalarin arasina góvde parçalari koymayin.

Cihaz guvenliginde / fonksiyonda tehlike!
Yalinizca original parcalar kullanimalidir.
Elektrostatik hassiyeti alan bileşenlerde hasar tehlikesi (ESD)!
Baglantilar ve iletken yollari da dahil olmak uzere modullere dokunmayin.

Ekipman veyardim

Tanimlama Detaylar Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi yüzün alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar�件in
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,;açili,aşkılcı [00341269]	Uzunjuk 200 mm
Yan keski [00342182]	Uzunjuk: 200 mm

Tanimlama Detaylar Gırkıler
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

4.1 Kontrol panelin degistirilmesi

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynlir.
Mobilya paneli sokiuldu.

4.1.1 Kontrol panelini sökme

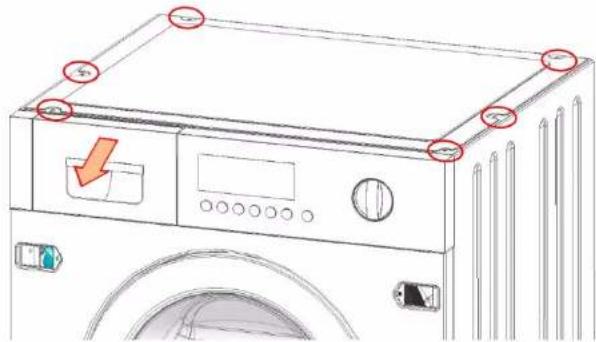

1. 1. Deterjan bolmesini sokun.
2. Metal ust tablanin ve sondaki vidalarini dokun.

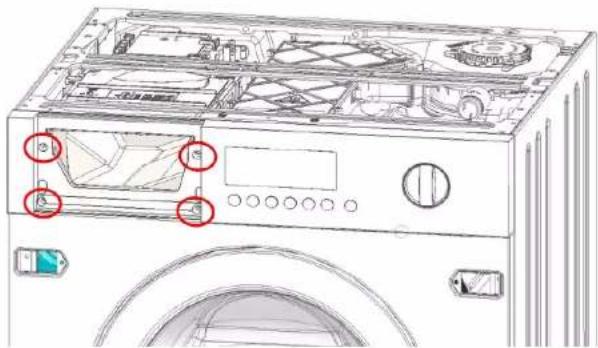

1. Kontrol panelindecki vidalari sokun (1-2-3-4).

Onarim

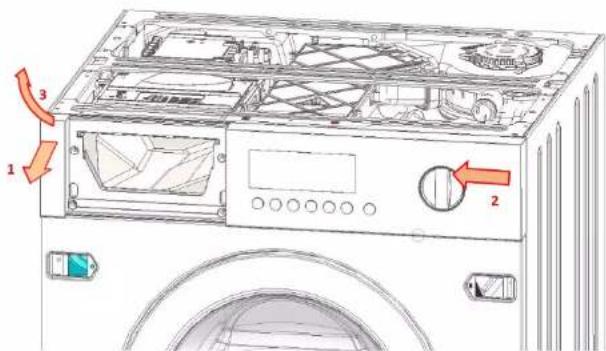

3.1. Kontrol panelini ellerinizle soldan ve saqdan tutun.

1. Kontrol panelini yavaça sola dogru cekin (1). 3. Kontrol panelini yavaça sola dogru itin (2).
2. Kontrol panelini one ve yukariyaogrku kaldirn (3).

4.1.2 Kontrol panelini takma

Tersiraile montedein.

Onarim

4.2 Taban kapaginin degistirilmesi

On kopul:

Cihazin fişi cekilir.
Cihaz, su beslemesinden ayrlir.

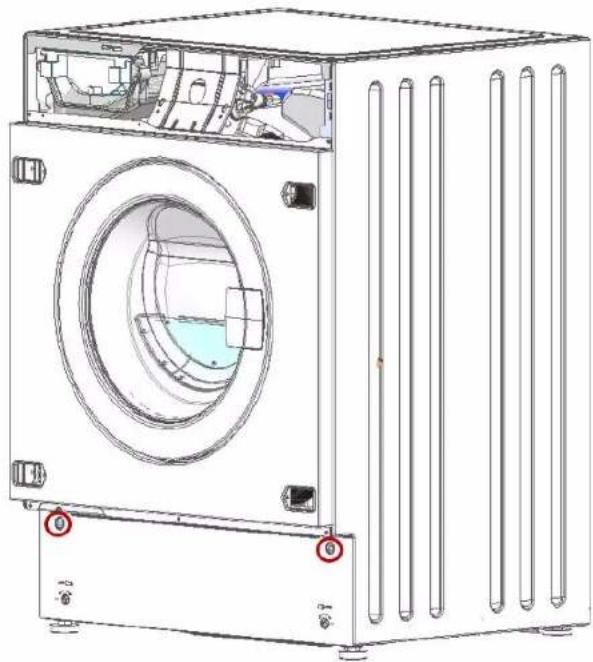

4.2.1 Taban kapaginin dokulmesi

1. Vidalari sokun.

1. Tabani asagiyadaoogrucevirerekapabaninikcikartin

4.2.2 Taban kapaginin takilmasi

Tersiraile montedein.

Onarim

4.3 On panelin degisimi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.
Deterjan bolmesi sokiuldu.
Kontrol paneli sokulmug olmail.
Kapi kaldirildi.
Kapi contasi dokuldu.
Taban kapaqi sukuldu.

4.3.1 On panelin dokulmesi

A DIKKAT

Keskin govde kenarlar!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

1.

DAIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikesi!

Dusen parcalar nedeniyle yaralanma

Bilesenleri dusmeye karı emniyete alin.

DKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin du sme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin)

Bileşenleri dʒmeye karsi emniyete aln.

Vidalan su sirada sokun (1-2-3-4-5-6-7).

1. On paneli sokun.

4.3.2 On sacin takilmasi

Ters sira ile monte edin.

Onarim

4.4 Kapinin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrir.

4.4.1 Kapinin sukulmesi

Uc vidayisokun.

4.4.2 Kapinin takilmasi

Ters sira ile monte edin.

Onarim

4.5 Kapi contasinin degistirilmesi

A DIKKAT

Keskin govde kenarlanl

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

DAIKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DIIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilesenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi kekilir.

Cihaz, su beslemsinden ayrir.

4.5.1 Kapi contasinin sikulmesi

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

DIKKAT!

Vidalarin gevsetllmesi nedeniyle parcalarin du sm tehlikesl!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karşi emniyete alin.

1. Deterjan bolmesini sokun.
2. Kontrol panelini cikartin (sag tarafta iki vida ve dagitici bolgesinde dort vida).
3. Kapiyi dokun.
4. Taban kapaçini dokun.

DIKKATI

Yüzeyin hasar görme tehlikesi!

anlis alelterin kullanilmasi sonucu cihazin yüzeyi Çizilebilir.

Gergi halkasini degiistirmek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir aletle on paneldeki contadan sokun.

1. On paneli sokun.

Onarim

1. Kurutucu kanali ile conta baglantisini serbest birakin.

8. Plastik kism uzerindeki containin sabitme halkasini sikun (7 mm lokma anahtar)
9.Contay sokun.

Ters sira ile monte edin.

Onarim

4.6 Kapi kilidinin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemesinden ayrnilr.

4.6.1 Kapi kilidinin dokulmesi

1. Açık on kapi

2

DIIKKATI

Yüzeyin hasar gorme tehlikesi! Yanlis aleiterin kullimmasonucu cihazin yüzeyi cigizilebilir. Sadece plastik aleller kullann.

Yayi sokun ve contayi kenara itin.

1. Kapak kilidindeki vidalari dokun.
2. Kapi kilidini serbest birakin.
3. Acil durum kilit açma mekanizmasini yukariya dokru kilavuzdan cikartin.
4. Kablo konnektorunu ayirin.

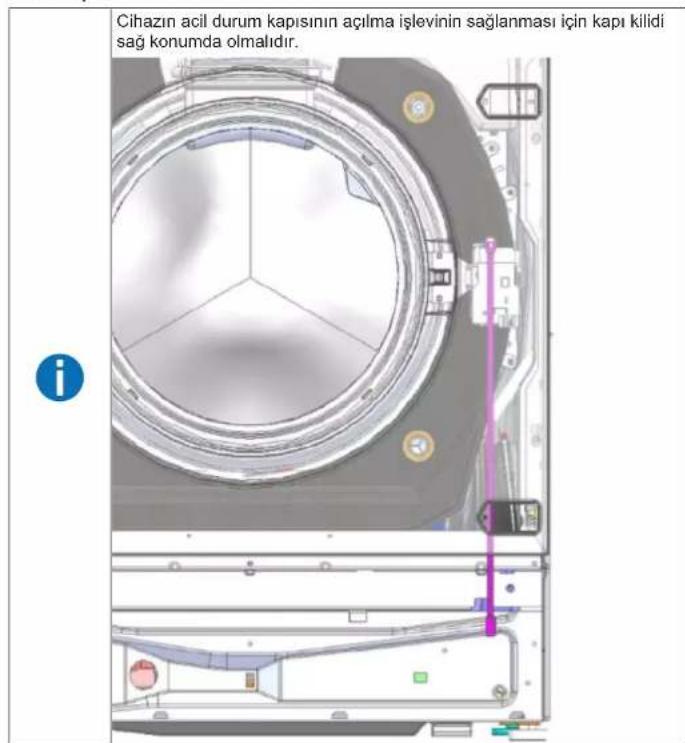

4.6.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Onarim

4.7 Kapi menteşseinin degistirilmesi

DAIKKAT Aciik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynlir.
Mobilya paneli sökuldu.
Deterjan bolmesi sokiuldu.
Kontrol paneli sokiulmog olmal
Kapi kaldirildi.
Kapicontasi sokiuldu.
On sac sukulmog olmal.

4.7.1 Kapi menteşisin dokulmesi

1. lki vidayi sokun.

2. Kapi mentalgesini sokun.

4.7.2 Kapi mentalgesinin takilmasi

Tersiraile montedin.
