V6540X2 - Sušička NEFF - Bezplatný návod k obsluze

Typ produktu	Kondenzační sušička
Značka	Neff
Model	V6540X2
Maximální kapacita náplně	8 kg
Energetická třída	B (odhad)
Rozměry (V x Š x H)	85 cm × 60 cm × 60 cm
Čistá hmotnost	Přibližně 50 kg
Elektrické napájení	230 V, 50 Hz, 16 A
Sušící programy	Bavlna, syntetika, jemné, rychlé, atd.
Speciální funkce	Odložený start, anti-mačkání na konci cyklu
Hlučnost	65 dB (A)
Údržba a čištění	Pravidelné čištění filtru na vlákna a kondenzátoru
Bezpečnost	Dětská pojistka, automatické vypnutí, ochrana proti přehřátí
Náhradní díly a opravitelnost	Ovládací panel, dveře, těsnění dveří, závěs, přední panel
Obecné informace	Návod k použití a opravě k dispozici v několika jazycích

Často kladené otázky - V6540X2 NEFF

Jak vyměnit těsnění dveří sušičky Neff V6540X2 ?

Pro výměnu těsnění dveří odpojte spotřebič a vyjměte zásobník na prací prostředky, ovládací panel, dveře a základní kryt. Pomocí plastového nástroje sejměte stahovací pásku a poté manžetu. Nainstalujte nové těsnění v opačném pořadí. Podrobnosti najdete v návodu.

Jaká je sušící kapacita V6540X2 ?

Maximální kapacita náplně je 8 kg pro programy bavlna a syntetika.

Jak vyčistit filtr na vlákna ?

Otevřete dveře, vyjměte filtr umístěný ve spodní části otvoru, odstraňte vlákna rukou nebo vysavačem, poté jej v případě potřeby opláchněte pod vlažnou vodou. Před vložením zpět dobře osušte.

Co dělat, když sušička nezačne sušit ?

Zkontrolujte, zda je spotřebič zapojený, zda jsou dveře správně zavřené, zda je filtr čistý a zda není plná nádrž na vodu. Pokud problém přetrvává, nahlédněte do návodu nebo kontaktujte poprodejní servis.

Jak vyměnit ovládací panel ?

Odpojte spotřebič a vyjměte zásobník na prací prostředky. Odšroubujte šrouby panelu, zatáhněte jej doleva a zvedněte. V případě potřeby odpojte konektory. Nainstalujte nový panel v opačném pořadí.

Sušička vydává abnormální hluk, co dělat ?

Zkontrolujte, zda je spotřebič ve vodorovné poloze a zda jsou nožky stabilní. Ujistěte se, že v bubnu není žádný cizí předmět. Pokud hluk přetrvává, může se jednat o problém s ložiskem nebo řemenem; obraťte se na odborníka.

Jak vyprázdnit nádrž na kondenzát ?

Vytáhněte nádrž umístěnou v horní části spotřebiče, vyprázdněte ji do dřezu a poté ji vraťte zpět. Dbejte na správné zacvaknutí.

Jaké jsou dostupné programy ?

Programy zahrnují: Bavlna, Syntetika, Jemné, Rychlý 30 min, Sport atd. Úplný seznam najdete v návodu.

Jak aktivovat dětskou pojistku ?

Stiskněte tlačítko 'Dětská pojistka' (symbolizované visacím zámkem) po dobu 3 sekund pro uzamčení tlačítek. Pro deaktivaci proveďte stejný postup.

Mohu si sušičku opravit sám ?

Ano, některé opravy jako výměna dveří, těsnění nebo ovládacího panelu jsou možné, pokud budete postupovat podle pokynů v návodu. Dodržujte bezpečnostní pokyny, zejména odpojte spotřebič a používejte rukavice.

NÁVOD K OBSLUZE V6540X2 NEFF

Poznámky k opravě - Pračka

1 O tomto dokumentu 31

1.1 Důležité informace 31

1.1.1 Účel 31 1.2 Vysvětlení symbolů 31 1.2.1 Úroveň nebezpečí 31 1.2.2 Symboly nebezpečí 31 1.2.3 Struktura výstrah 32 1.2.4 Obecné symboly 32

Bezpečnost 33

2.1 Všeobecné bezpečnostní pokyny 33

2.1.1 Všechny domácí spotřebiče 33

Nástroje a pomůcky 34

Oprava 35

4.1 Výměna ovládacího panelu 35

4.1.1 Odstranění ovládacího panelu 35 4.1.2 Montáž ovládacího panelu 36

4.2 Výměna krytu základny 37

V případě dotazu se obraťte na náš zákaznický servis. Za škody ručíme pouze v případě, že budou správně dodrženy pokyny k opravě.

1.2 Vysvětlení symbolů

1.2.1 Úroveň nebezpečí

Jednotlivě úrovně výstrah se skládají ze symbolu a signálního slova. Signální slova uvádějí závažnost nebezpečí.

Ürove'n yvästráhy Význam
NEBEZPEČI	Nedodrženi yvästráného upozornění zpú-sobí smrt nebo vázné zraněné.
VYSTRAHA	Nedodrženi yvästráného upozornění mù-ze zpúsobit smrt nebo vázné zraněné.
POZOR	Nedodrženi yvästráného upozornění mù-ze zpúsobit lehák zraněné.
POZOR!	Nedodrženi yvästráného upozornění mù-ze zpúsobit škody na majelku.

Tabulka 1: Úroveň nebezpečí

1.2.2 Symboly nebezpečí

Symboly nebezpečí jsou symbolická znázornění určující druh nebezpečí.

V tomto dokumentu jsou použity následující symboly nebezpečí:

Symbol nebezpeči Význam
!	Obecné vystražné upozorněni
	Nebezpečí vycházející z elektrického na- pětí
	Nebezpečí výbuchu
	Nebezpečí pořezánl
	Nebezpečí rozdrcení

O tomto dokumentu

Symbol nebezpeći Význam
	Nebezpećí spojené s horkymi povrchy
	Nebezpećí vycházejici ze silného elektrö-magnetického pole
	Nebezpećí z neionízujicího zářeni

Tabulka 2: Symboly nebezpečí

1.2.3 Struktura výstrah

Výstrahy použité v tomto dokumentu mají standardizovaný vzhled a strukturu.

NEBEZPEČÍ

Typ a zdroj nebezpečí!

Možné důsledky nedodržení výstražného upozornění.

• Opatření a zákazy eliminující nebezpečí

Následující příklad ukazuje výstrahu, která varuje před zasažením elektrickým proudem při dotyku dílu pod proudem. Je uvedeno opatření pro zabránění rizika.

NEBEZPEČÍ

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Usmrcení elektrickým proudem

• Odpojte spotřebič od přívodu elektrického proudu alespoň 60

sekund před zahájením opravy.

1.2.4 Obecné symboly

V tomto dokumentu jsou použity následující obecné symboly:

Obecný symbol Význam
i	Uvedeni zviástnlo tipu (text nebo grafické vyjädfeni)
j	Uvedeni jegnoduchého tipu (pouze text)
k	Uvedeni odkazu k videonávodu

Obecný symbol Význam
	Uvedeni požadovaných nastrojú
	Uvedeni požadovaných podmínek
	Uvedeni podmínty (když, pak atd.)
	Uvedeni vysledku
Start Uvedeni klávesy nebo tlacitka
[00123456] Uvedeni Čísla materiálu
Status Uvedeni zobrazeného texlu / okna (naukazateli spotřebiče)

Tabulka 3: Obecné symboly

Bezpečnost

2.1 Všeobecné bezpečnostní pokyny

2.1.1 Všechny domácí spotřebiče

Nebezpečí úrazu elektrickým proudem při dotyku dílů pod proudem!

Chyby při opravě elektrických součástí mohou vést k úrazu elektrickým proudem! - Odpojte spotřebič ze sítě alespoň 60 sekund před zahájením práce. - Po opravě nechte provést bezpečnostní zkoušku podle VDE 0701 nebo specifických předpisů dané země.

Nebezpečí poranění o ostré hrany!

Používejte ochranné rukavice.

Nebezpečí rozdrcení během opravy, údržby, odstraňování závad a servisu těžkými a pohyblivými součástmi

Používejte bezpečnostní obuv. Zajistěte těžké součásti před pádem. Nesahejte na pohyblivé součásti.

Nebezpečí z hlediska bezpečnosti / funkce spotřebiče!

• Používejte pouze originální náhradní díly. Nebezpečí poškození elektrostaticky citlivých součástí (elektrostatický výboj)! Nedotýkejte se modulů, včetně nepřipojených vodičů.

Nástroje a pomůcky

Označeni Detaily Shimky
Pomocný nastroj [15000155]	Nástroj pro uvolnéni plastovych dlù
Šroubovák torx T20 s olvorem [00340764]	100 mm, pro šrouby s pojistnám kolíkem
Momentový klič [15000441]	Momentový klić 20-100 Nm
Plochy šroubovák [00340854]	Čepel 3,5 mm x 0,6 mm x 100 mm, ochranná izolace 1000 V AC
Plochy šroubovák [00340855]	Čepel 5,5 mm x 1,0 mm x 125 mm, ochranná izolace 1000 V AC
Jehlové klesté, za-hnute [00341269]	Délka 200 mm
Bočni šlipaci klesté [00342182]	Délka: 200 mm

Oznaceni Detally Shimky
Maticový klič [00340811]	Velikost kliče 10°mm, M6
Combination wrench [00340814]	Velikost kliče 13°mm, M8
Maticový klič [00340817]	Velikost kliče 17 mm, M10
Maticový klič [15000459]	Velikost kliče 16°mm, M10

Oprava

4.1 Výměna ovládacího panelu

Požadavek:

Spotřebič je odpojený od přívodu elektrické energie. Spotřebič je odpojený od přívodu vody. Čelní strana nábytku je odstraněna.

4.1.1 Odstranění ovládacího panelu

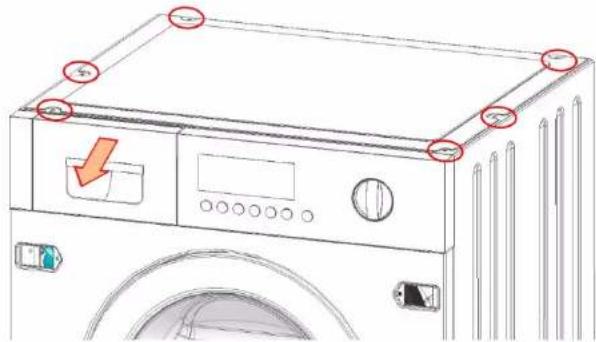

1. Vyjměte zásuvku na prací prostředek.
2. Odstraňte šrouby na kovové horní desce i tento poslední šroub.

1. Odstraňte šrouby na ovládacím panelu (1-2-3-4).

Oprava

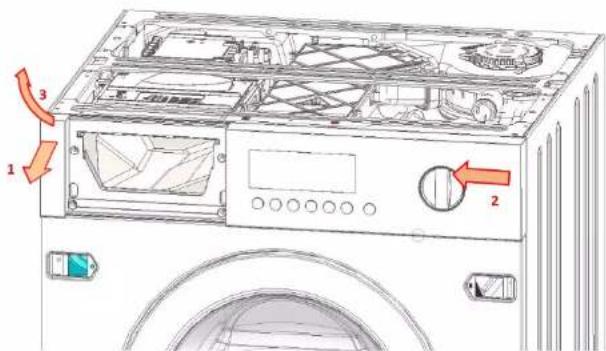

3.1. Uchopte ovládací panel rukama na levé a pravé straně

1. Mirne vytáhněte ovládací panel na levé straně (1)
2. Lehce zatlačte ovládací panel doleva (2).
3. Zvedněte ovládací panel směrem dopředu a nahoru (3).

4.1.2 Montáž ovládacího panelu

Montáž proveďte v opačném sledu.

Oprava

1. Otočením směrem dolů sejměte kryt základny.

Montáž proveďte v opačném sledu.

Oprava

4.3 Výměna předního panelu

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Zásuvka na prací prostředek je vyjmuta. Ovládací panel je odstraněn. Dvířka jsou odstraněna. Těsnění dvířek je vyjmuto. Kryt základny je odstraněn.

4.3.1 Sejmutí předního panelu

1.

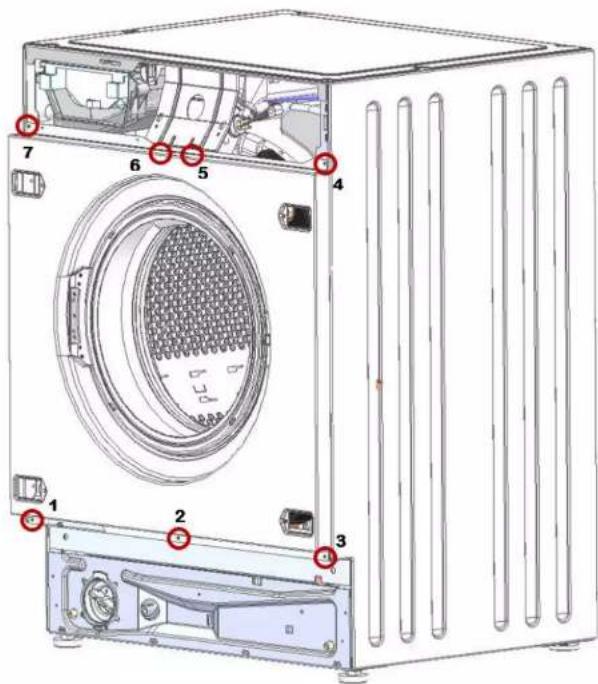

Odstraňte šrouby v následujícím pořadí (1-2-3-4-5-6-7).

1. Sejměte přední panel.

4.3.2 Montáž předního panelu

Montáž provede v opačném sledu.

Oprava

4.4 Výměna dvířek

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody.

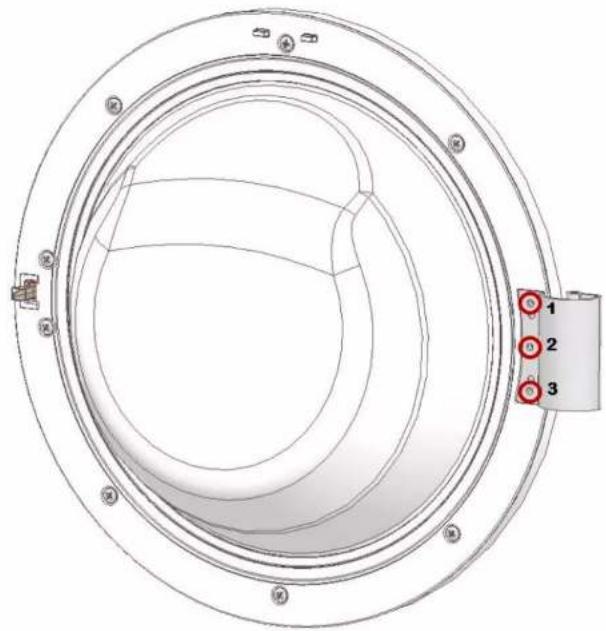

4.4.1 Vyjmutí dvířek

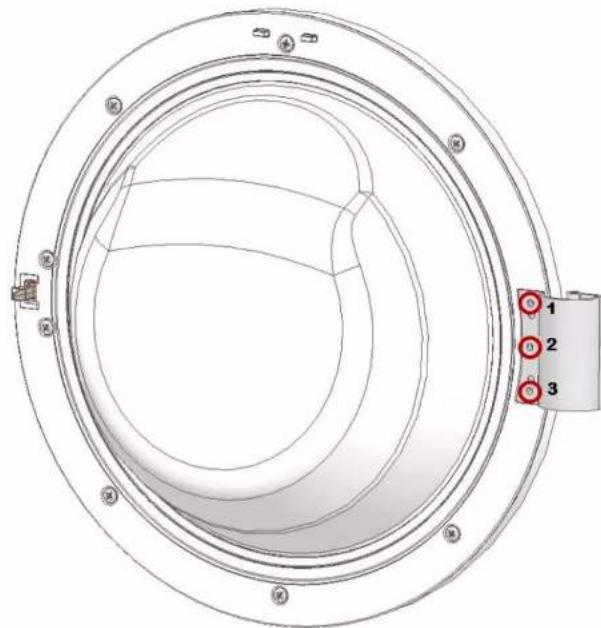

Vyjměte tři šrouby.

4.4.2 Montáž dvířek

Montáž proveďte v opačném sledu.

Oprava

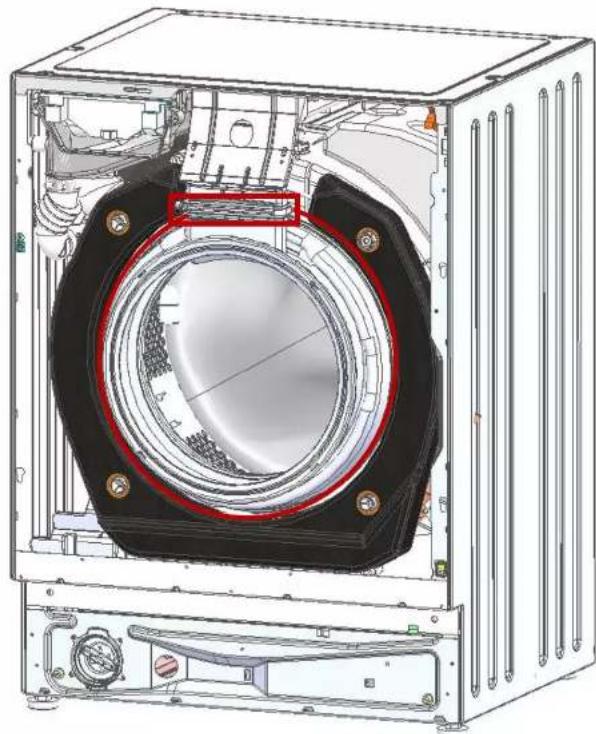

4.5 Výměna těsnění dvířek

A POZOR

Ostré hrany skříně! Nebezpečí řezných poranění. Používejte ochranné rukavice.

POZOR

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. Zajistěte jednotlivé součásti před pádem.

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům! Poranění padajícími díly. Zajistěte jednotlivé součásti před pádem.

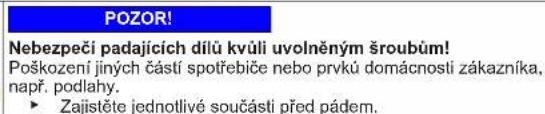

POZOR!

Nebezpečí padajících dílů kvůli uvolněným šroubům!

Poškození jiných částí spotřebiče nebo prvků domácnosti zákazníka, např. podlahy. Zajistěte jednotlivé součásti před pádem.

1. Vyjměte zásuvku na prací prostředek.
2. Vyjměte ovládací panel (dva šrouby na pravé straně a čtyři šrouby v oblasti dávkovače).
3. Odstraňte dvířka.

4. Odstraňte kryt základny.

5.

POZOR!

Nebezpečí poškození povrchu! Povrch spotřebiče může být při použití nesprávného nářadí poškrábán. K výměně napínacího kroužku používejte pouze plastové nářadí.

Plastovým nářadím vyjměte napínací kroužek z těsnění na předním panelu.

1. Sejměte přední panel.

Oprava

1. Uvolněte spojení těsnění tunelem sušičky.

8. Odstraňte upevňovací kroužek těsnění na plastové vaně (nástroj klíč 7 mm). 9. Odstraňte těsnění.

Používejte pouze plastové nářadí.

Vyjmete pružinu a vytáhněte těsnění.

1. Odstraňte šrouby z pojistky dvířek.
2. Uvolněte pojistku dvířek.
3. Vysuňte nouzové odblokování nahoru z kolejnice.
4. Vytáhněte kabelový konektor.

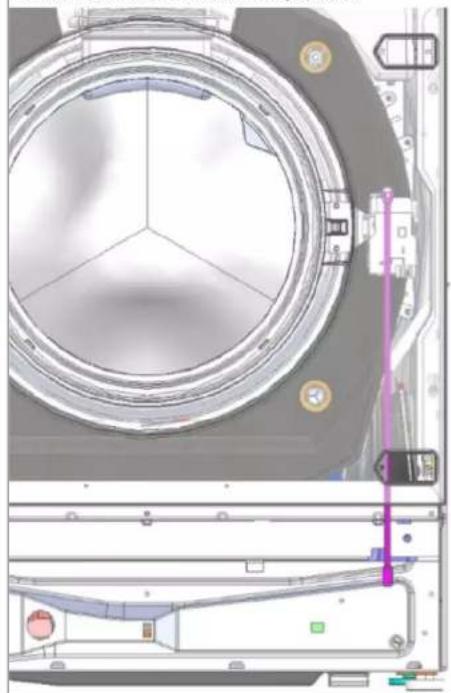

4.6.2 Montáž pojistky dvířek

Pojistka dvířek musí být ve správné poloze, aby byla zajištěna správná funkce nouzového otevírání dvířek spotřebiče.

Montáž proveď v opačném sledu.

Oprava

4.7 Výměna závěsu dvířek

A POZOR

Otevřete prostor se závěsy! Rozdrcení prstů / zachycení

Nesahejte do prostoru se závěsy. Používejte ochranné rukavice.

Požadavek:

Spotřebič je odpojen od přívodu elektrické energie. Spotřebič je odpojen od přívodu vody. Čelní strana nábytku je odstraněna. Zásuvka na prací prostředek je vyjmutá. Ovládací panel je odstraněn. Dvířka jsou odstraněná. Těsnění dvířek je vyjmuto. Přední panel je odstraněný.

4.7.1 Odstranění závěsu dvířek

1. Odstraňte dva šrouby.
2. Odstraňte závěs dvířek.

4.7.2 Montáž závěsu dvířek

Poznámky k opravám - Pračka

1 O tomto dokumentu 269

1.1 Důležité informace 269

1.1.1 Účel 269 1.2 Vysvetlenie symbolov 269 1.2.1 Úrovne nebezpečenstva 269 1.2.2 Symboly označujúce riziká 269 1.2.3 Štruktúra varovaní 270 1.2.4 Všeobecné symboly 270

Bezpečnosť 271

2.1 Všeobecné bezpečnostné pokyny 271 2.1.1 Všetky domáce spotrebiče 271

Nástroje a pomôcky 272

Oprava 273

4.1 Výmena ovládacieho panela 273

4.1.1 Odobratie ovládacieho panela 273 4.1.2 Montáž ovládacieho panela 274

4.2 Výmena krytu základne 275

4.2.1 Odoberanie krytu základne 275 4.2.2 Montáž krytu základne 275


ANEBEZPEÇENSTVO Druh a zdroj nebezpeçenstval Možné následký pri ignorovani nebezpeçenstva/varovania. Opatrenla a zákazy na zabránenie nebezpečenstvu.

Nasledujúci príklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napätím. Je uvedené opatrenie na predídenie nebezpečenstvu.


NEBEZPEČENSTVO Nebezpečenstvo Úrazu elektrickým prudom pri dotyku s Čast'am pod napātm! Umtie v dösledku zásahu elektrickým prudom Odpojte spotrebiće od elektrického zdroja aspoñ 60 sekünd pred začiatkom oprav.

1.2.4 Všeobecné symboly

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Vseob. symbol Význam
i	Oznacenie Specialnoho poukynu (textové a/alebo grafické)
i	Oznacenie jegnoduchého poukynu (len textové)

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody. Celý nábytok bol odobratý.

4.1.1 Odobratie ovládacieho panela

1. Odoberte zásuvku na prací prostriedok.
2. Odskrutkujte skrutky na kovovej pracovnej ploche a túto poslednú skrutku.

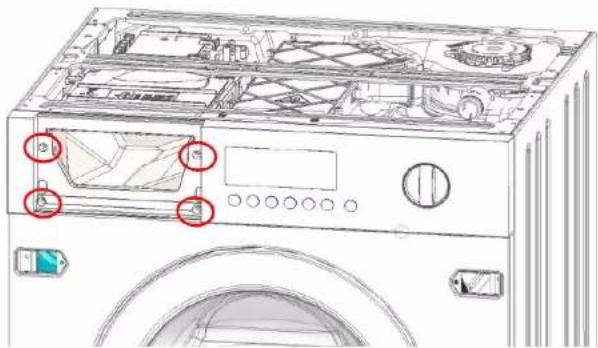

1. Odskrutkujte skrutky na ovládacom paneli (1-2-3-4).

Oprava

3.1. Chyťte ovládací panel rukami na ľavej a pravej strane.

1. Zľahka vytiahnite ovládací panel na ľavej strane (1).
2. Zľahka zatlačte ovládací panel doľava (2).
3. Vytiahnite ovládací panel dopredu a nahor (3).

4.1.2 Montáž ovládacieho panelu

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Spotrebič je odpojený od elektrického napájania. Spotrebič je odpojený od zdroja vody.

Pri montáži postupujte v opačnom poradí krokov demontáže.

Oprava

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.4 Výměna dveří

Požadavek:

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.4.1 Odebírání dveří

Odstraňte tři šrouby.

4.4.2 Montáž dveří

• Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

4.5 Výměna těsnění dveří

UPOZORNĚNÍ

Ostré hrany plastů!

Řezné poranění

Noste ochranné rukavice

UPOZORNĚNÍ

Riziko pádu dílů po uvolnění šroubků!

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.5.1 Odebírání těsnění dveří

UPOZORNĚNÍ

Riziko pádu dílů po uvolnění šroubků!

Spotřebič je odpojený od elektrického napájení. Spotřebič je odpojený od zdroje vody.

4.6.1 Odebírání pojistky dvířek

1. Otevřete čelní dvířka.

2.

POZOR!

Riziko poškození povrchu! Použitím nesprávných nástrojů se povrch spotřebiče může poškrábat.

4.6.2 Montáž pojistky dvířek

Při montáži postupujte v opačném pořadí kroků demontáže.

Oprava

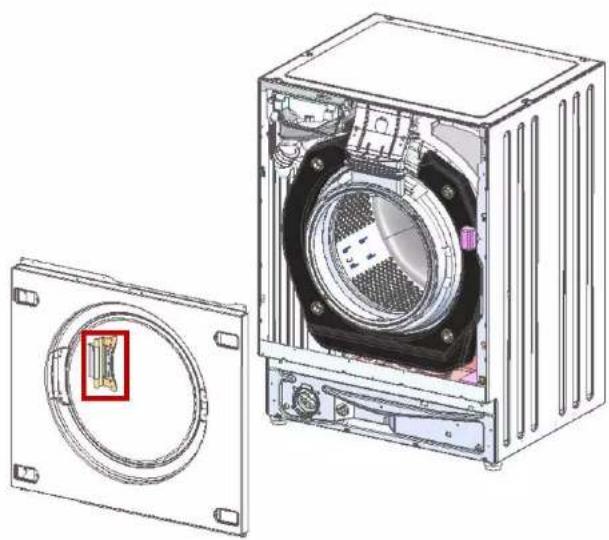

4.7 Výměna závěsu dveří

UPOZORNĚNÍ

Otevřete oblast závěsů

Pohmoždění/přiskřípnutí prstů. Nesahejte do prostoru závěsů. Noste ochranné rukavice.

Požadavek:

Spotřebič je odpojen od elektrického napájení. Spotřebič je odpojen od zdroje vody. Celý nábytek bylo odebráno. Zásuvka na prací prostředek byla odebrána. Ovládací panel je odebrán. Dveře byly odebrány. Těsnění dveří byla odebrána. Čelní panel byl odebrán.

4.7.1 Odebírání závěsu dveří

1. Odstraňte dva šrouby.
2. Odeberte závěs dveří.

4.7.2 Montáž závěsu dveří

• Při montáži postupujte v opačném pořadí kroků demontáže.

Tipy pro opravu - Pračka

1 Ve vztahu k tomuto dokumentu 283

1.1 Důležité informace 283 1.1.1 Účel 283 1.2 Vysvětlení symbolů 283 1.2.1 Úrovně nebezpečí 283 1.2.2 Symboly pro nebezpečí 283 1.2.3 Struktura varování 284 1.2.4 Obecné symboly 284

Bezpečnost. 285

2.1 Všeobecné bezpečnostní pokyny 285 2.1.1 Všechny domácí spotřebiče 285

Nástroje a pomůcky. 286

Oprava 287

4.1 Výměna ovládacího panelu 287
