Om detta Dokument

1.1 Viktig information

1.1.1 Syfte

Dessa reparations tips hjälper kunden att själv reparera maskiner enligt gällande ekodesignbestammelser (som gäller 03/2021).

De innehaller information om hur vissa reservdilar skya bytas samt tillhOrande varmingar och risker.

Kontakta var kundtjanst om du har fragor. Vi atar oss bara ansvar for skador om reparationstipsen har folits korrekt.

1.2 Symbolforklaringar

1.2.1 Faronivae

Varningsnivaerna bestar av en symbol och ett signalord. Signalordet visar hur allvarlig faran ar.

Varningsnivå Innebörd
FARAI	Om inte varningsmeddelandet fällsjs kom-mer det att leda till dödsfall erller allvarliga persanskador.
VARNING!	Om inte varningsmeddelandet fällsjs kandet leda till dödsfall erller allvarliga pers- skador.
FÖRSIKTIGT!	Om inte varningsmeddelandet fällsjs kandet leda till lättare persanskador.
OBS!	Om inte varningsmeddelandet fällsjs kandet leda till materialskador.

Grafik 1: Faronivae

1.2.2 Risksymboler

Risksymboler ar symboler som visar typen av fara.

Foljande risksymboler anvands i detta dokument:

Risksymbol Innebörd
!	Allmächt varingsmeddelande
	Fara på grund av elektrisk spänning
	Explosionsrisk
	Fara för skärskador
	Fara für krosskador

Om detta Dokument

Risksymbol Innebörd
	Fara på grund av heta ytor
	Fara på grund av starka magnetfällt
	Fara på grund av icede-joniserande strål- ning

Grafik 2: Risksymboler

1.2.3 Varningarnas struktur

Varningar i detta dokument har att standardiserat utseende och en standardiserad struktur.

Farans typ och ursprung!

Mojlga konsekvenser av att faran/vermingen ignoreras.

Atgarder och forbud for att forebygga faran.

Följande exempl visar en varning som varmar for elstötar fran strömforande delar. Det stär vilken atgård som forebygger faran.

Risk for elstotar pa ground av strömforande delar!

Dödsfall pa grund av elstötar

Koppla bort maskiner fr elforsorjningen minst 60 sekunder innar reparationarpojaras.

1.2.4 Allmanna symboler

Foljande allmanna symboler anvands i detta dokument:

Allm. symbol Innebörd
i	Identifizierung av ett särskilt tips (text och/el-ler bild)
f	Identifizierung av ett enkeit tips (endast text)

Allm. symbol Innebörd
	Identifizierung av en länk till en videohand- ledning
	Identifizierung av verktyg som behövs
	Identifizierung av villkor som@måste vara uppfyllda
	Identifizierung av ett tillständ (om ..., sä ...)
	Identifizierung av ett resultat
[Start] Identifizierung av en tangent eller knapp
[00123456] Identifizierung av ett materialnummer
Status Identifizierung av text/fonster som visas (i maskinens display)

Grafik 3: Allmanna symboler

Sakerhet

2.1 Allmanna sakerhetsanvisningar

2.1.1 Alla hushallsmaskiner

Fel vid reparatoner som beror elkomponenter kan orsaka elstotar!
Koppla bort maskinen fran elnätet minst 60 sekunder innan arbetet paborjas.
Lat utfora ett sakerhetest after reparationen, i enlighet med VDE 0701 ell er landsspecifika regler.

Anvand skyddshandskar.

Risk for krosskador vid reparation, underhall, felsökning och service pa grund av tunga och rörliga componenter

Anvand skyddsskor.
Sakra tunga komponenter sa att de inte faller ner.
- Stick inte in kroppsdelar i rroliga komponenter.

Risk for maskinens sakerhet/funktion!

• Använd endast originaldelar.
  Risk for skador pa komponenter kansliga for statisk elektricitet (ESD)!
  Ror inte modulerna somt anslutninger och stromforande ledninger.

Verktyg och hjälpmedel

Beteckning Detalje	Bilder
Hjällpverktyg [15000155]	Verktyg für att lossa plastdilar
Skruvmejsel torx T20 med borrhal [00340764]	100 mm, für skruvar med saker-hetstift
Momentnyckel [15000441]	Momentnyckel 20 - 100 Nm
Spårskruvmejsel [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, skyddisolering 1000 V AC
Spårskruvmejsel [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, skyddisolering 1000 V AC
Spetslang, bögjed [00341269]	Längd 200 mm
Sidavbitare [00342182]	Längd: 200 mm

Beteckning Detaljer	Bilder
Kombinationsnyckel [00340811]	Skiftnyckelstorlek 10°mm, M6
Combination w- rench [00340814]	Skiftnyckelstorlek 13°mm, M8
Kombinationsnyckel [00340817]	Skiftnyckelstorlek 17 mm, M10
Kombinationsnyckel [15000459]	Skiftnyckelstorlek 16°mm, M10

Reparation

4.1 Byta manoverpanel

Forutsattnng:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Skapfronten har tagils bort.

4.1.1 Ta bort manoverpanel

1. 1. Ta ut tvattmedelsfacket.

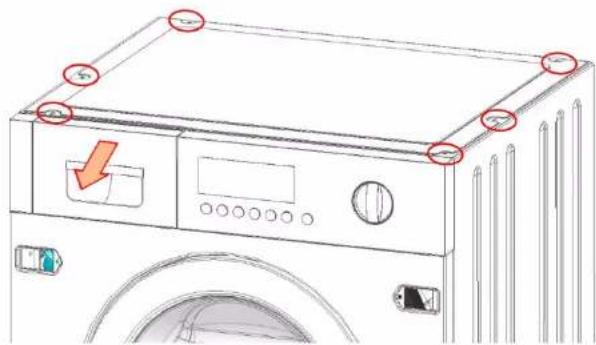

2. Ta bort skruvarna pa arbetsbänken i metall samtenna sista skruv.

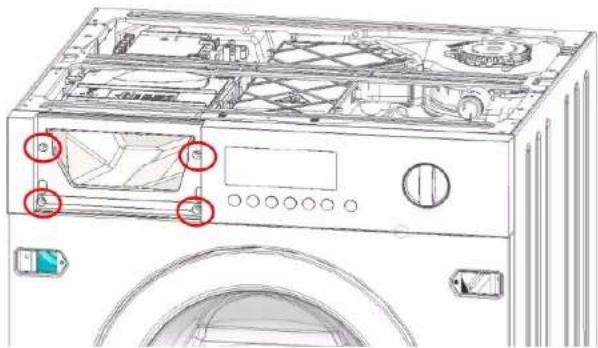

1. Ta bort skruvarna pa manoverpanelen (1-2-3-4).

Reparation

3.1. Ta tag i manoverpanelen pa vander stencher och hoger sida med bada handerna.

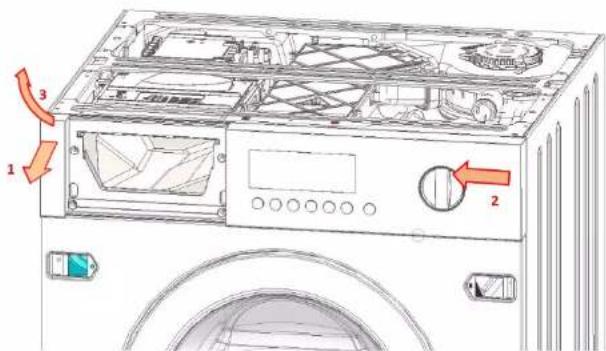

1. Dra ut manoverpanelen nagot pa vänster sida (1).
   3.Dra manoverpanelen lite at vander (2).
2. Lyft manoverpanelen mot framsidan och uppat (3).

4.1.2 Montera manöverpanel

Montera i omvand ordning.

Reparation

4.2 Byta sockelhölje

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

4.2.1 Ta bort sockelhölje

1. Ta bort skruvarna.

1. Ta bort sockelhöljet genom att vrida det nedat.

4.2.2 Montera sockelholje

Montera i omvänd ordning.

Reparation

4.3 Byta frontpanel

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.
Tvattmedelsf Jacket har tagits bort.
Manoverpanelen har tagits bort.
Luckan har tagits bort.
Luckans tätning har tagits bort.
Sockelholjet har tagits bort.

4.3.1 Ta bort frontpanel

Ta bort skruvarna i ordningen (1-2-3-4-5-6-7).

1. Ta bort frontpanelen.

4.3.2 Montera frontpanel

Montera i omvänd ordning.

Reparation

4.4 Byta lucka

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning

4.4.1 Ta bort lucka

Ta bort de tre skruvarna.

4.4.2 Montera lucka

Montera i omvand ordning.

Reparation

4.5 Byta luckans tätning

A FÖRSIKTIGT!

Vassa holjeskanter!

Skarskador

Anvand skyddshandskar.

FORSIKTIGT!

Materiella skador pa andra delar av maskinen ell er i kundens hem, t.ex.

vidbotten

Sakra komponenter sa att de inte faller ner.

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

4.5.1 Ta bort luckans tätning

A FORSIKTIGT!

Personskador pāgrund av fallande delar

Sakra componenter sa att de inte faller ner.

OBS!

Materiella skador pa andra delar av maskinen ell er i kundens hem, tex.

vidbotten

Sakra komponenter sa att de inte faller ner.

1. Ta ut tvattmedelsfacket.
2. Ta bort manöverpanelen (två skruvar på höger sida och fyra skruvar vid tvättmedelsfördelaren).
3. Ta bort luckan.

4. Ta bort sockelhöliet.

OBS1

Risk for att ytan skadas!

askinens yta kan repas om fel verktyg anvands.
Anvand baraplastverktyg for att byta ut spanringen.

Ta bort spänringen fran packningen pa frontpanelen med ett plastverktyg.

6. Ta bort frontpanelen.

Reparation

1. Ta bort packningsanslutningen med torktunnel.

1. Ta bort packningens lssring pa plastkaret (7 mm hylsnyckel)
2. Ta bort packningen.

4.5.2 Montera luckans tätning

Montera i omvand ordning.

Reparation

4.6 Byta luckans lás

Forutsattning:

Apparaten ar bortkopplad fran stromforsorjning.
Apparaten ar bortkopplad fran vattenforsorjning.

4.6.1 Ta bort luckans las

1. Oppna frontluckan.

2.

OBS!

Risk for att ytan skadas!

Maskinens yta kan repas om fel verktyg anvands.

Anvandbara plastverktyg.

Ta bort fjadern och tryck undan tätningen.

1. Ta bort skruvarna pa luckans las.
2. Lossa luckans las.
3. Ta ut nodupplasningen uppat ur styrningen.
4. Koppla loss kabelkontakten.

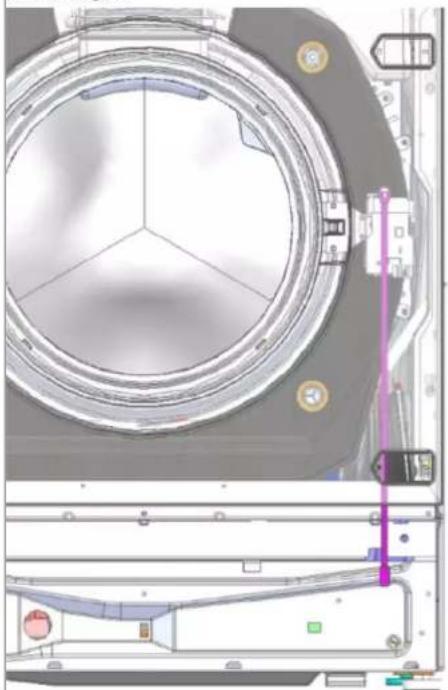

4.6.2 Montera luckans las

Luckans las maste vara i ratt lage for att maskinens nodoppning av luckan sca fungera.

Montera i omvand ordning.

Reparation

4.7 Byta luckans gängjärn

FORSIKTIGT!

Oppna gangsjarnsdelen!

Risk for att fingrar krossas/fastnar

• Stickinte in händerna i gangjärnsdelen.
  Anyand skyddshandskar.

Forutsattning:

Apparaten ar bortkopplad fran strömforssörning.
Apparaten ar bortkopplad fran vattenforsorining.
Skapfronten har tagits bort.
Tvattmedelsf Jacket har tagits bort.
Manoverpanelen har tagits bort.
Luckan har tagits bort.
Luckans tätning har tagils bort.
Frontpanelen har tagits bort.

4.7.1 Ta bort luckans gängjärn

1. Ta bort de tvá skruvama.

2. Ta bort luckans gangjärn.

4.7.2 Montera luckans gängjärn

Montera i omvand ordning.
