1.1 Fontos tudnivalók

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően. Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is. Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A fi- gyelmeztető mondat utal a veszély súlyosságára. Veszélyességi szint Jelentés VESZÉLY A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz. FIGYELMEZTETÉS A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat. VIGYÁZAT A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat. FIGYELEM! A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat. Táblázat1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások. A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak: Veszélyt jelző szimbólum Jelentés Általános figyelmeztető üzenet Elektromos feszültség veszélye Robbanásveszély Vágásveszély Zúzódásveszély A dokumentummal kapcsolatos információk 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal157ettől:337Veszélyt jelző szimbólum Jelentés Forró felületek miatt fennálló veszély Erős mágneses mező miatt fennálló ve- szély Nem ionizáló sugárzás veszélye Táblázat2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és fel- építésűek. VESZÉLY A veszély típusa és forrása! A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei.

A veszély megelőzésére szolgáló intézkedések és tiltások. Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatré- szek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intéz- kedést. VESZÉLY Áramütés veszélye áram alatt lévő alkatrészek miatt! Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak: Ált. szimbólum Jelentés Különleges tanács (szöveg és/vagy grafi- ka) Ált. szimbólum Jelentés Egyszerű tanács (csak szöveg) Videós oktatóanyagra mutató hivatkozás A szükséges eszközök A szükséges feltételek Feltétel (ha..., akkor...) Eredmény Indítás Billentyű vagy gomb [00123456] Anyagszám azonosítója Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén) Táblázat3: Általános szimbólumok A dokumentummal kapcsolatos információk 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal158ettől:337Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt! ¡ Az elektromos alkatrészek hibás javítása áramütéshez vezethet! ¡ A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról. ¡ A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozá- soknak megfelelő vizsgálatot. Éles peremek miatt fennálló sérülésveszély! ¡ Viseljen védőkesztyűt. Zúzódásveszély a javítás, karbantartás, hibaelhárítás és szervizelés során a nehéz és mozgó alkatrészek miatt ¡ Viseljen védőcipőt. ¡ Biztosítsa leesés ellen a nehéz alkatrészeket. ¡ Ne dugja be a testrészeit a mozgó alkatrészek közé. Sérülhet a készülék biztonsága / működése! ¡ Kizárólag eredeti pótalkatrészeket használjon. Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye! ¡ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket. Biztonság 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal159ettől:337Szerszámok és segédanyagok Kijelölés Részletek Képek Segédeszköz [15000155] Műanyag alkatrészek meglazí- tására szolgáló szerszám Biztonsági Torx T20 csavarhúzó [00340764] 100ºmm, biztonsági csavarok- hoz Nyomatékkulcs [15000441] Nyomatékkulcs 20–100 Nm Lapos csavarhúzó [00340854] Fej: 3,5mm x 0,6mm x 100mm, Szigetelés: 1000V AC Lapos csavarhúzó [00340855] Fej: 5,5mm x 1,0mm x 125mm, Szigetelés: 1000V AC Hosszúcsőrű fogó, hajlított kialakítás [00341269] Hossz: 200 mm Oldalcsípő fogó [00342182] Hossz: 200mm Csillag-Villáskulcs [00340811] Méret 10ºmm, M6 Kijelölés Részletek Képek Combination wrench [00340814] Méret 13ºmm, M8 Csillag-Villáskulcs [00340817] Méret 17mm, M10 Csillag-Villáskulcs [15000459] Méret 16ºmm, M10 Szerszámok és segédanyagok 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal160ettől:337Javítás

4.1 A kezelőpanel cseréje

VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították.

4.1.1 A kezelőpanel eltávolítása

1. 1. Távolítsa el a mosószer-adagoló rekeszt.

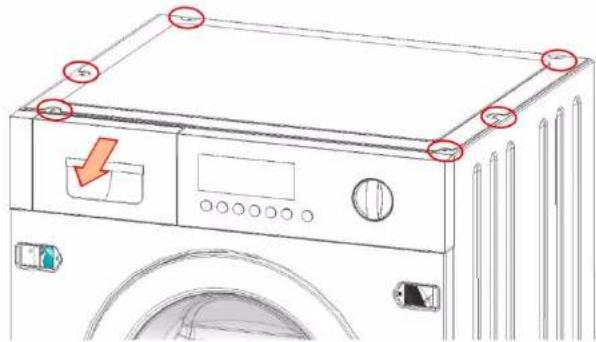

2. Távolítsa el a fémburkolat csavarjait és az utolsó csavart is.

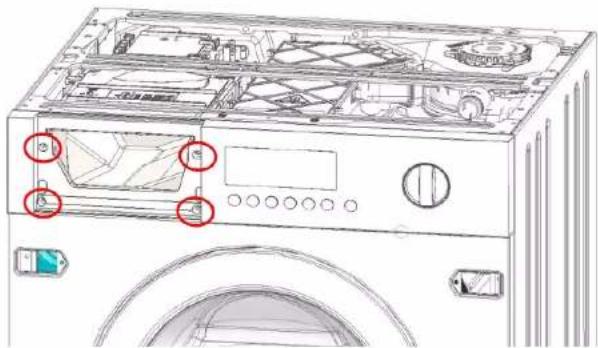

2. Távolítsa el a kezelőpanel csavarjait (1-2-3-4).

Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal161ettől:3373. 1. Fogja meg a jobb és bal oldalon a kezelőpanelt.

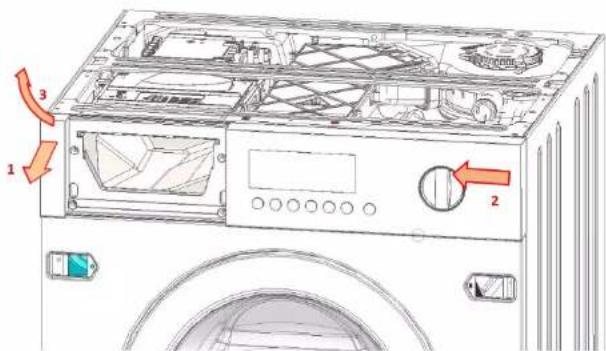

2. Finoman húzza ki a kezelőpanelt a bal oldalon (1).

3. Finoman tolja a kezelőpanelt balra (2).

4. Emelje elöl fel a kezelőpanelt (3).

4.1.2 A kezelőpanel telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal162ettől:3374.2 A tartóláb burkolatának cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.2.1 A tartóláb burkolatának eltávolítása

1. Távolítsa el a csavarokat.

2. Távolítsa el a tartóláb burkolatát annak lefelé történő elfordításával.

4.2.2 A tartóláb burkolatának telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal163ettől:3374.3 Az elülső panel cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. Eltávolította a mosószer-adagolót. Eltávolította a kezelőpanelt. Eltávolította az ajtót. A gumitömítést eltávolították. A tartóláb burkolatát eltávolították.

4.3.1 Az elülső panel eltávolítása

VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt.

VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) káro- sodása.

Biztosítsa az alkatrészt leesés ellen. Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4-5-6-7).

2. Távolítsa el az elülső panelt.

4.3.2 Az elülső panel telepítése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal164ettől:3374.4 Az ajtó cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.4.1 Az ajtó eltávolítása

Távolítsa el a három csavart.

4.4.2 Az ajtó felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal165ettől:3374.5 A gumitömítés cseréje VIGYÁZAT Éles burkolatszélek! Vágási sérülések

Viseljen védőkesztyűt. VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.5.1 A gumitömítés eltávolítása

VIGYÁZAT Leeső alkatrészek veszélye a kioldott csavarok miatt! Leeső alkatrészek miatti sérülés.

Biztosítsa az alkatrészt leesés ellen. FIGYELEM! Leeső alkatrészek veszélye a kioldott csavarok miatt! A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károso- dása.

Biztosítsa az alkatrészt leesés ellen.

1. Távolítsa el a mosószer-adagoló rekeszt.

2. Távolítsa el a kezelőpanelt (két csavar a jobb oldalon, négy csavar az adagoló te-

3. Vegye le az ajtót.

4. Távolítsa el a tartóláb burkolatát.

FIGYELEM! Sérült felület kockázata! A helytelen szerszámok használatával megkarcolhatja a készülék fe- lületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámo- kat használjon. Távolítsa el a feszítőgyűrűt a tömítésből az elülső panelen egy műanyag szer- számmal.

6. Távolítsa el az elülső panelt.

Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal166ettől:3377. A szárítóalagúttal oldja ki a tömítéscsatlakozást.

8. Távolítsa el a műanyag csövön lévő tömítés rögzítőgyűrűjét (7 mm-es csőkulcs)

9. Távolítsa el a tömítést.

4.5.2 Gumitömítés felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal167ettől:3374.6 Ajtózár cseréje Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról.

4.6.1 Az ajtózár eltávolítása

1. Nyissa ki az ajtót.

FIGYELEM! Sérült felület kockázata! A helytelen szerszámok használatával megkarcolhatja a készülék fe- lületét.

Kizárólag műanyag szerszámokat használjon. Távolítsa el a rugót, és tolja el a tömítést.

3. Távolítsa el az ajtózáron lévő csavarokat.

4. Lazítsa meg az ajtózárat.

5. Felfelé húzva távolítsa el a vészkioldót a vezetőből.

6. Húzza ki a kábelcsatlakozót.

4.6.2 Az ajtózár behelyezése

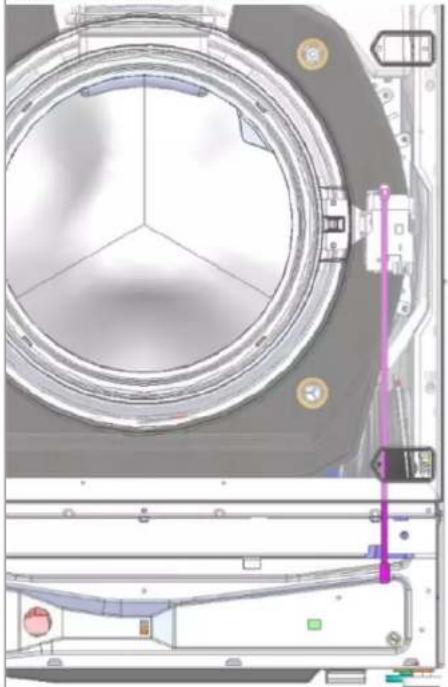

Az ajtózárnak megfelelő pozícióban kell lennie ahhoz, hogy a vészhely- zeti ajtónyitás működőképes legyen.

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal168ettől:3374.7 Az ajtózsanér cseréje VIGYÁZAT Nyitott zsanér! Ujjak zúzódása/beszorulása

Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyűt. Követelmény: A készüléket leválasztotta az áramellátásról. A készüléket leválasztotta a vízellátásról. A bútorlapot eltávolították. Eltávolította a mosószer-adagolót. Eltávolította a kezelőpanelt. Eltávolította az ajtót. A gumitömítést eltávolították. Az elülső panelt eltávolították.

4.7.1 Az ajtózsanér eltávolítása

1. Távolítsa el a két csavart.

2. Távolítsa el az ajtózsanért.

4.7.2 Az ajtózsanér felhelyezése

Az elhelyezést fordított sorrendben végezze. Javítás 2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal169ettől:337Utilizzo del documento ...................................................................171
