LIETOŠANAS INSTRUKCIJA V6540X2 NEFF
Vispārējie drošības norādījumi .....................................................................187
Vadības paneļa uzstādīšana............................................................190
Apakšējā vāka nomaiņa...............................................................................191
Apakšējā vāka noņemšana..............................................................191
Pamatnes vāka uzstādīšana............................................................191
Priekšējā paneļa noņemšana...........................................................192
Priekšējā paneļa uzstādīšana ..........................................................192
Durtiņu blīvējuma uzstādīšana.........................................................195
Durtiņu slēga uzstādīšana ...............................................................196
Durtiņu eņģes uzstādīšana ..............................................................197 Informācija par remontu-Veļas mazgājamā mašīna 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse184no337Par šo dokumentu
1.1 Būtiska informācija
Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.). Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju- mi un riski. Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteiku- mi.
1.2 Simbolu skaidrojums
1.2.1 Bīstamības līmeņi
Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi. Brīdinājuma līmenis Nozīme BĪSTAMI Brīdinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies sma- gas traumas.
Brīdinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
Brīdinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas. UZMANĪBU! Brīdinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam. Tabula1: Bīstamības līmeņi
1.2.2 Bīstamības simboli
Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli: Bīstamības simbols Nozīme Vispārējs brīdinājuma paziņojums Elektriskā sprieguma radīts ap- draudējums Sprādzienbīstamības risks Griezumu bīstamība Saspiešanas bīstamība Par šo dokumentu 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse185no337Bīstamības simbols Nozīme Karstu virsmu radīta bīstamība Spēcīgu magnētisko lauku radīta bīstamība Nejonizējoša starojuma radīta bīstamība Tabula2: Bīstamības simboli
1.2.3 Brīdinājumu struktūra
Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar- tizēta struktūra. BĪSTAMI Bīstamības veids un avots! Iespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.
Bīstamības novēršanas pasākumi un aizliegumi. Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums. BĪSTAMI Elektrotrieciena risks, ko rada spriegumaktīvas detaļas! Nāvējošs elektrotrieciens
Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.
1.2.4 Vispārīgie simboli
Šajā dokumentā ir izmantoti šādi vispārīgie simboli: Visp. simbols Nozīme Īpašu ieteikumu apzīmējums (teksts un/ vai grafika) Vienkāršu ieteikumu apzīmējums (tikai teksts) Visp. simbols Nozīme Video pamācības saites apzīmējums Nepieciešamo rīku apzīmējums Nepieciešamo priekšnosacījumu apzīmējums Nosacījuma apzīmējums (ja ..., tad ...) Rezultāta apzīmējums Sākt Taustiņa vai pogas apzīmējums [00123456] Materiāla numura apzīmējums Statuss Attēlotā teksta / loga apzīmējums (iekārtas displejā) Tabula3: Vispārīgie simboli Par šo dokumentu 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse186no337Drošība
2.1 Vispārējie drošības norādījumi
2.1.1 Visām mājsaimniecības ierīcēm
Elektrotrieciena risks spriegumaktīvu daļu dēļ! ¡ Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! ¡ Ierīcei ir jābūt atvienotai no tīkla vismaz 60sekundes, pirms sāk darbu. ¡ Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE0701 vai valsts noteikumiem. Savainojumu risks asu malu dēļ! ¡ Valkājiet aizsargcimdus. Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas ¡ Valkājiet aizsargapavus. ¡ Nostipriniet smagas detaļas, lai tās nenokristu. ¡ Neievietojiet ķermeņa daļas kustīgās detaļās. Ierīces drošības/darbības traucējuma risks! ¡ Izmantojiet tikai oriģinālās rezerves daļas. Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks! ¡ Neaiztieciet moduļus, ieskaitot savienojumus un vadojumu. Drošība 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse187no337Piederumi un palīglīdzekļi Apzīmējums Sīkāka informācija Attēli Papildu instruments [15000155] Instruments plastmasas detaļu atvienošanai Skrūvgriezis Torx T20 ar urbumu [00340764] 100mm, skrūvēm ar drošības tapiņu Momentatslēga [15000441] Momentatslēga: 20–100Nm Plakans skrūvgrie- zis [00340854] Izmērs: 3,5mmx0,6mmx100mm, aizsargizolācija: 1000V maiņstrāva Plakans skrūvgrie- zis [00340855] Izmērs: 5,5mmx1,0mmx125mm, aizsargizolācija: 1000V maiņstrāva Asknaibles, izliek- tas [00341269] Garums: 200mm Sānknaibles [00342182] Garums: 200mm Apzīmējums Sīkāka informācija Attēli Kombinētā uz- griežņu atslēga [00340811] Atslēgas platums 10ºmm, M6 Combination wrench [00340814] Atslēgas platums 13ºmm, M8 Kombinētā uz- griežņu atslēga [00340817] Atslēgas platums 17mm, M10 Kombinētā uz- griežņu atslēga [15000459] Atslēgas platums 16ºmm, M10 Piederumi un palīglīdzekļi 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse188no337Remonts
4.1 Vadības paneļa nomaiņa
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis.
4.1.1 Vadības paneļa noņemšana
1. 1. Izņemiet mazgāšanas līdzekļa atvilktni.
2. Izskrūvējiet metāla darbvirsmas skrūves, kā arī pēdējo skrūvi.
2. Izskrūvējiet vadības paneļa skrūves (1-2-3-4).
Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse189no3373. 1. Ar rokām kreisajā un labajā pusē satveriet vadības paneli.

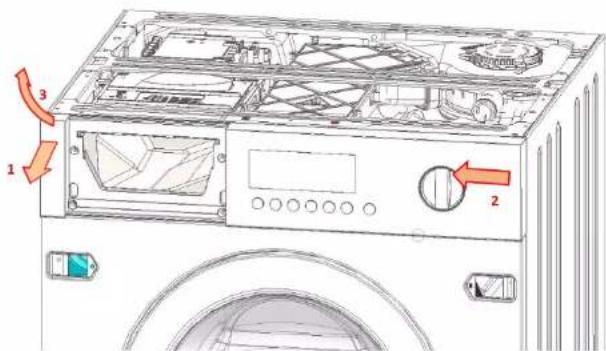

2. Kreisajā pusē nedaudz izvelciet vadības paneli (1).
3. Viegli pabīdiet vadības paneli uz kreiso pusi (2).
4. Paceliet vadības paneli uz priekšu un augšu (3).
4.1.2 Vadības paneļa uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse190no3374.2 Apakšējā vāka nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
4.2.1 Apakšējā vāka noņemšana

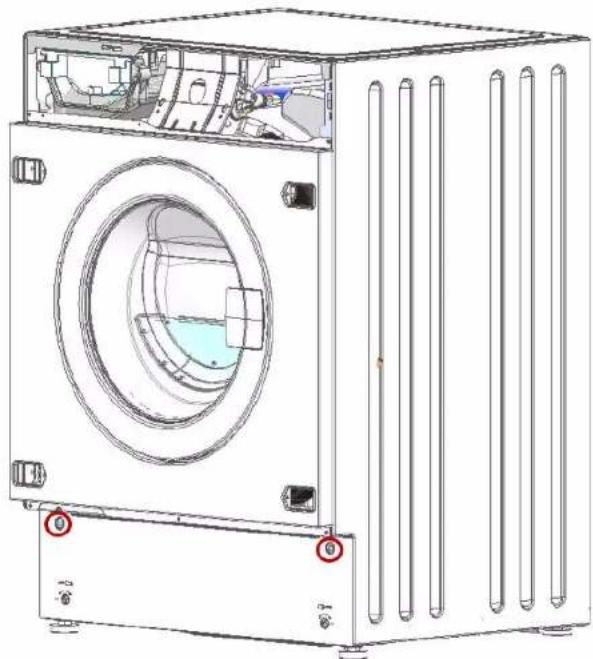

1. Izskrūvējiet skrūves.
2. Noņemiet vāka pamatni, griežot to lejup.
4.2.2 Pamatnes vāka uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse191no3374.3 Priekšējā paneļa nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne. Vadības panelim ir jābūt noņemtam. Durtiņas ir noņemtas. Durtiņu blīvējums ir noņemts. Noņemts pamatnes vāks.
4.3.1 Priekšējā paneļa noņemšana
Valkājiet aizsargcimdus.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

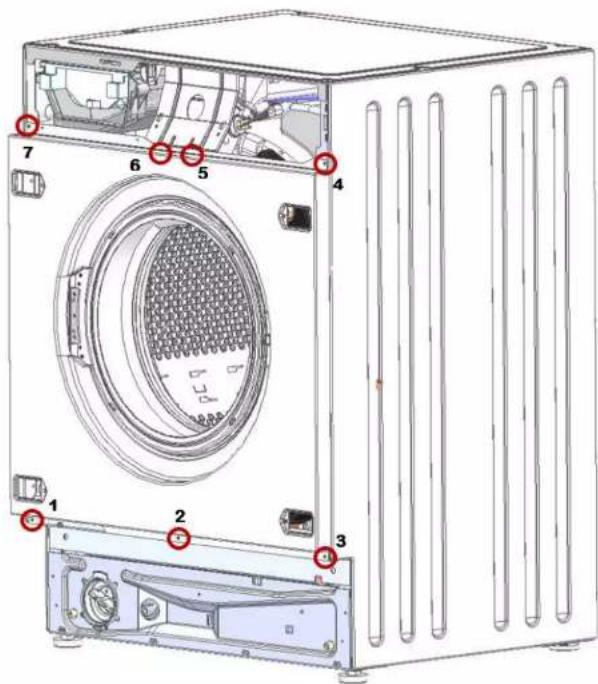

Nostipriniet detaļu, lai tā nenokristu. Izskrūvējiet skrūves šādā secībā (1-2-3-4-5-6-7).
2. Noņemiet priekšējo paneli.
4.3.2 Priekšējā paneļa uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse192no3374.4 Durtiņu nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

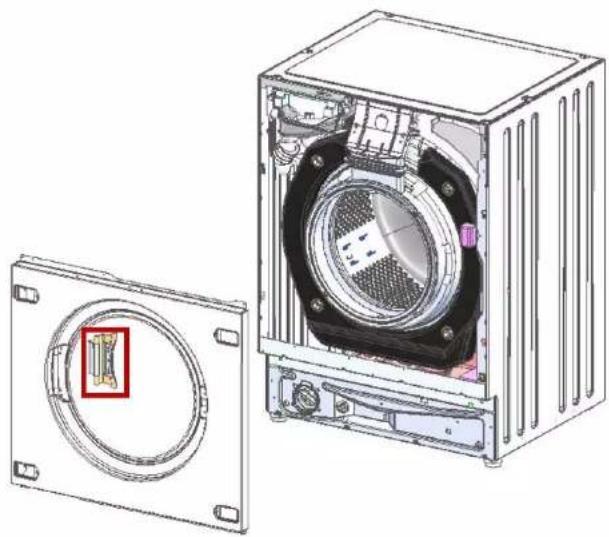

4.4.1 Durtiņu noņemšana

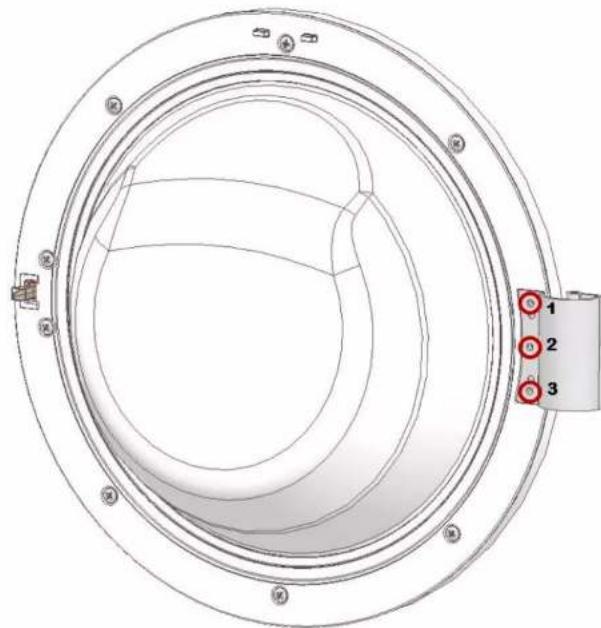

Izskrūvējiet trīsskrūves.
4.4.2 Durtiņu uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse193no3374.5 Durtiņu blīves nomaiņa
Valkājiet aizsargcimdus.
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
4.5.1 Durtiņu blīves noņemšana
Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Krītošu detaļu izraisītas traumas.
Nostipriniet detaļu, lai tā nenokristu. UZMANĪBU! Krītošu detaļu risks, ko izraisa vaļīgas skrūves! Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.
Nostipriniet detaļu, lai tā nenokristu.
1. Izņemiet mazgāšanas līdzekļa atvilktni.
2. Noņemiet vadības paneli (divas skrūves labajā pusē un četras skrūves mazgāša-
4. Noņemiet pamatnes vāku.
UZMANĪBU! Bojātu virsmu risks! Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.
Izmantojiet tikai plastmasas instrumentus, lai nomainītu sprie- gotāja gredzenu. Ar plastmasas instrumentu noņemiet spriegotāja gredzenu no priekšējā paneļa blīvslēga.
6. Noņemiet priekšējo paneli.
Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse194no3377. Atvienojiet blīvslēga savienojumu ar žāvētāja tuneli.
8. Noņemiet plastmasas tvertnes blīvslēga fiksācijas gredzenu (7mm ārējā ga-
9. Noņemiet blīvslēgu.
4.5.2 Durtiņu blīvējuma uzstādīšana
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse195no3374.6 Durtiņu slēga nomaiņa Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.
4.6.1 Durtiņu slēga noņemšana
1. Atveriet priekšējās durtiņas.
UZMANĪBU! Bojātu virsmu risks! Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.
Izmantojiet tikai plastmasas rīkus. Noņemiet atsperi un pastumiet nost blīvējumu.
3. Noņemiet skrūves uz durtiņu slēga.
4. Atbrīvojiet durtiņu slēgu.
5. Noņemiet ārkārtas atkabi, virzot augšup pa vadīklu.
6. Atvienojiet vada savienotāju.
4.6.2 Durtiņu slēga uzstādīšana

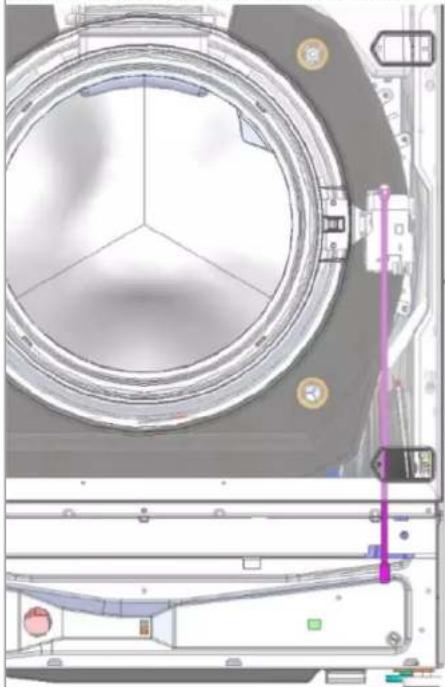

Durtiņu slēgam ir jāatrodas pareizajā pozīcijā, lai nodrošinātu, ka ie- spējama ierīces durtiņu atvēršana ārkārtas situācijā.
Uzstādiet apgrieztā kārtībā. Remonts 2021-09-29_8001214502 Autortiesības BSH Hausgeräte GmbH Lappuse196no3374.7 Durtiņu eņģu nomaiņa
Atveriet eņģu nodalījumu! Pirkstu saspiešana / iesprūšana
Neievietojiet rokas eņģu nodalījumā.
Valkājiet aizsargcimdus. Prasība: Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis. Izņemta mazgāšanas līdzekļa atvilktne. Vadības panelim ir jābūt noņemtam. Durtiņas ir noņemtas. Durtiņu blīvējums ir noņemts. Priekšējais panelis ir noņemts.
