Produkta veids	Kondensācijas žāvētājs
Izmēri (A x P x D)	84.5 x 60 x 60 cm
Svars	45 kg
Barošana	220-240 V, 50 Hz, 10 A
Ietilpība	8 kg
Galvenās funkcijas	Žāvēšanas programmas (Kokvilna, Sintētika, Maisījums u.c.), Aizkavēts starts, Pretsaburzīšana, Automātiskā žāvēšana ar mitruma sensoru
Apkope un tīrīšana	Tīriet pūku filtru pēc katra cikla, Iztukšojiet ūdens tvertni, Periodiski tīriet siltummaini
Drošība	Bērnu bloķēšana, Durvju drošība, Aizsardzība pret pārkaršanu, Automātiska apturēšana darbības traucējumu gadījumā
Rezerves daļas un remontējamība	Vadības panelis, Fasādes panelis, Durvis, Durvju blīvslēgs, Durvju aizdare, Durvju eņģe, Pamatnes vāks. Daļas pieejamas klientu apkalpošanas dienestā.
Vispārīgā informācija	Zīmols NEFF, Modelis V6320X2GB, Remonta instrukcija pieejama vietnē notice-facile.com

Bieži uzdotie jautājumi - V6320X2GB NEFF

Kā tīrīt pūku filtru?

Atveriet durvis, izņemiet filtru, kas atrodas atveres apakšā, noņemiet pūkas ar roku vai mitru drānu, tad ievietojiet to atpakaļ. Tīriet to pēc katra cikla, lai nodrošinātu optimālu žāvēšanu.

Kā iztukšot ūdens tvertni?

Izvelciet ūdens tvertni, kas atrodas apakšā labajā vai kreisajā pusē (atkarībā no modeļa), izlejiet to izlietnē, tad ievietojiet to atpakaļ. Kad tvertne ir pilna, iedegas indikators.

Ko darīt, ja žāvētājs vairs nesilda?

Vispirms pārbaudiet pūku filtru un ūdens tvertni. Pārliecinieties, vai siltummainis nav aizsērējis. Ja problēma saglabājas, sazinieties ar klientu apkalpošanas dienestu.

Kā iestatīt aizkavētu startu?

Izvēlieties vēlamo programmu, tad nospiediet Aizkavēta starta pogu, lai izvēlētos aizkavēšanās stundu skaitu (piem., 3h). Cikls sākas automātiski pēc šī laika.

Ko nozīmē kļūdas kods E20?

Kods E20 parasti norāda uz iztukšošanas vai ūdens novadīšanas problēmu. Pārbaudiet ūdens tvertni un filtru. Ja kods saglabājas, skatiet pilno instrukciju.

Kā nomainīt durvju blīvi?

Atvienojiet ierīci, noņemiet veco blīvi, atsprādzējot to, tad uzstādiet jauno, pareizi aizverot. Valkājiet cimdus, lai izvairītos no iegriezumiem.

Kāpēc veļa cikla beigās vēl ir mitra?

Tas var būt saistīts ar aizsērējušu pūku filtru, pilnu ūdens tvertni vai pārslogotu trumuļu. Tīriet filtru un samaziniet slodzi.

Kā aktivizēt bērnu bloķēšanu?

Vienlaicīgi nospiediet Sākt/Pauze un Ātrā žāvēšana pogas uz 3 sekundēm. Parādīsies simbols, kas apstiprina aktivizēšanu.

Kur atrodas siltummaiņa filtrs?

Siltummaiņa filtrs atrodas aiz lūkas apakšā pa kreisi (atveriet to). Izņemiet to, notīriet zem tekoša ūdens un nosusiniet pirms ievietošanas atpakaļ.

Kā sazināties ar NEFF klientu apkalpošanas dienestu?

Varat zvanīt NEFF klientu apkalpošanas dienestam pa tālruni 09 69 39 60 23 (bezmaksas) vai apmeklēt pilnvarotu remontētāju. Lūdzu, sagatavojiet modeļa numuru V6320X2GB.

LIETOŠANAS INSTRUKCIJA V6320X2GB NEFF

4.5.1 Gumijas elementu nomaiņa

BRĪDINĀJUMS

Šeit ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdinājumi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

1. tabula: Bīstamības līmeņi

Bridinajuma limenis Nozime
BISTAMI	Bridinajuma pazinojuma neieverošanas rezilutā iestāsies nāve vai radlsies sma-gas traumas.
BRIDINAJUMS	Bridinajuma pazinojuma neieverošanas rezilutā var iestāties nāve vai rasties smagas traumas.
ESIET PIESARDZIGI	Bridinajuma pazinojuma neieverošanas rezilutā var rasties nelielas traumas.
UZMANIBUI!	Bridinajuma pazinojuma neieverošanas rezilutā var rasties kaitējums ipašumam.

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bistamibas symbols Nozime
!	Vispārējs brīdinājuma pazinojums
!	Elektriskā sprieguma radīts ap-draudējums
	Sprādzierbistamibas risks
	Griezumu bistamiba
	Saspiešanas bīstamiba

1 Par šo dokumentu

Bistamūbas symbols Nozīme
	Karstu virsmu radītla bīstamūba
	Spēcīgu magnētisko lauku radīta bīstamūba
	Nejonizējoša starojuma radīta bīstamūba

2. tabula: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standartizēta struktūra.


BISTAMI BISTAMILbas velds un avots! lespējamās sekas, kas rodas, neievērojot bISTAMILbas pazinojumu / bridinājumu. BISTAMILbas novērsanas pasākūmi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada strāvu vadošas detaļas. Ir norādīts bīstamības novēršanas pasākums.


BISTAMI Elektrotriecena risks, ko rada spriegumaktīvas detalas! Navejošs elektrotriciens Avtienojiet iekartas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. symbols Nozime
i	Ipašu ieteikumu apzimējums (teksts un/ val grafika)
i	Vienkāršu ieteikumu apzimējums (likai teksts)

Visp. symbols Nozime
	Video pamácības sailes apzimējums
	Nepiecieśamo riku apzimējums
	Nepiecieśamo priekšnosacijumu apzimējums
	Nosacijuma apzimējums (ja ..., tad ...)
	Rezultāta apzimējums
[Sākt] Taustiǎ vai pogas apzimējums
[00123456] Materiaíla numura apzimējums
Statuss Attēlotā teksta / loga apzimējums	(iekārías displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu daļu dēļ

• Ja remonts, kas skar elektriskās daļas, ir veikts kļūdaini, pastāv elektrotrieciena risks! Ierīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstoši noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēļ!

Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

Valkājiet aizsargapavus. Nostipriniet smagas detaļas, lai tās nenokristu. Neievietojiet ķermeņa daļas kustīgās detaļās.

Ierīces drošības / darbības traucējumu risks!

• Izmantojiet tikai oriģinālās rezerves daļas.

Pret elektrostatisko izladi jūtīgu daļu (ESDS) bojājuma risks!

Neaiztieciet modulus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekļi

Apzimëjums Sikkaka informacija Attëli
Papildu instruments [15000155]	Instruments plastmasas detaju atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošibas tapiŋu
Momentatslëga [15000441]	Momentatslëga: 20-100 Nm
Plakans skrūvgrie-zis [00340854]	Izmërs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolăcija: 1000 V mainstrava
Plakans skrūvgrie-zis [00340855]	Izmërs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolăcija: 1000 V mainstrava
Asknaibles, izliekas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informacià Attēli
Kombinētā uz-griežnu atsīgga [00340811]	Atsīgga platums 10°mm, M6
Combination wrench [00340814]	Atsīgga platums 13°mm, M8
Kombinētā uz-griežnu atsīgga [00340817]	Atsīgga platums 17 mm, M10
Kombinētā uz-griežnu atsīgga [15000459]	Atsīgga platums 16°mm, M10

Remonts

4.1 Vadības paneļa nomaiņa

UZMANĪBU

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

Prasības:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis.

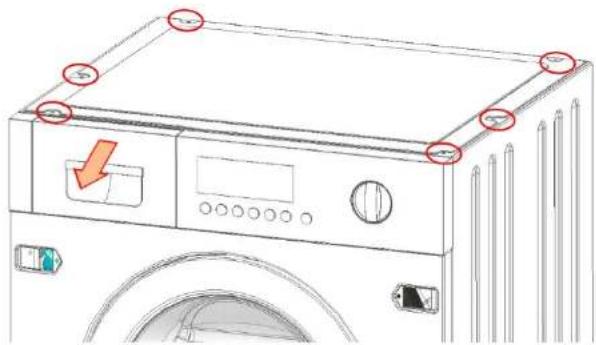

4.1.1 Vadības paneļa noņemšana

1. Iznemiet mazgāšanas līdzekļa atvilktni. 2. Izskrūvējiet metāla darbvirsmas skrūves, kā arī pēdējo skrūvi.

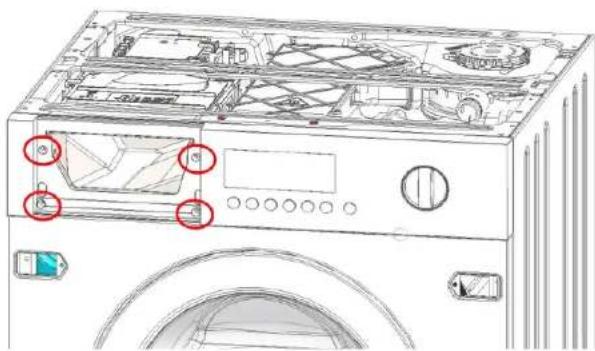

1. Izskrūvējiet vadības paneļa skrūves (1-2-3-4).

Remonts

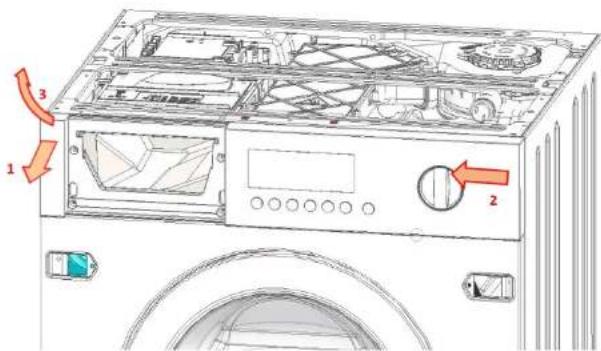

3.1. Ar rokām kreisajā un labajā pusē satveriet vadības paneli.

1. Kreisajā pusē nedaudz izvelciet vadības paneli (1).
2. Viegli pabīdiet vadības paneli uz kreiso pusi (2).
3. Paceliet vadības paneli uz priekšu un augšu (3).

4.1.2 Vadības paneļa uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.2 Apakšējā vāka nomaiņa

Prasība:

Ierīcei jābūt vienotai ar strāvas padevi. Ierīcei jābūt vienotai ar ūdens padevi.

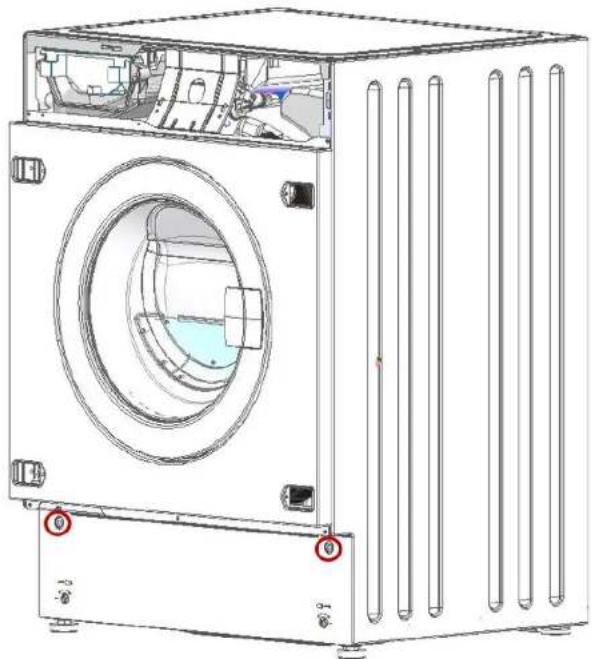

4.2.1 Apakšējā vāka noņemšana

1. Izskrūvējiet skrūves.

1. Noņemiet vāka pamatni, griežot to lejup.

4.2.2 Pamatnes vāka uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Priekšējā paneļa nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Izņemta mazgāšanas līdzekļa atvilktne. Vadības panelim ir jābūt noņemtam. Durtiņas ir noņemtas. Durtiņu blīvējums ir noņemts. Noņemts pamatnes vāks.

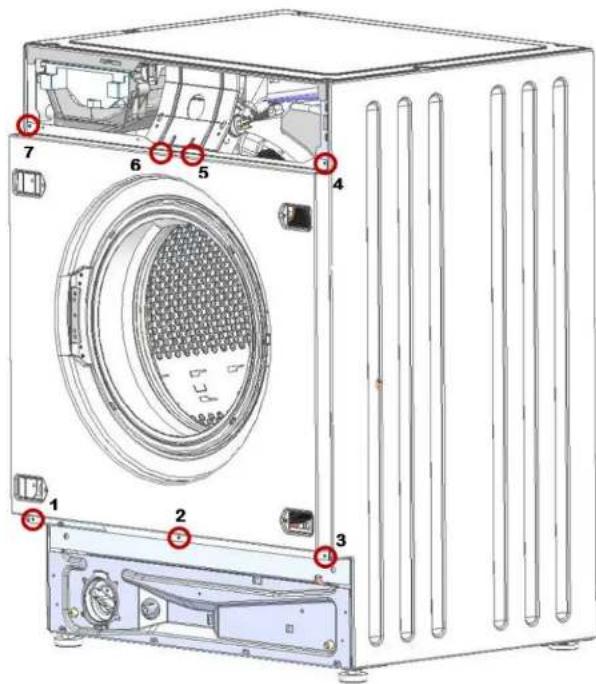

4.3.1 Priekšējā paneļa noņemšana

Izskrūvējiet skrūves šādā secībā (1-2-3-4-5-6-7).

1. Noņemiet priekšējo paneli.

4.3.2 Priekšējā paneļa uzstādīšana

Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durtiņu nomaiņa

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

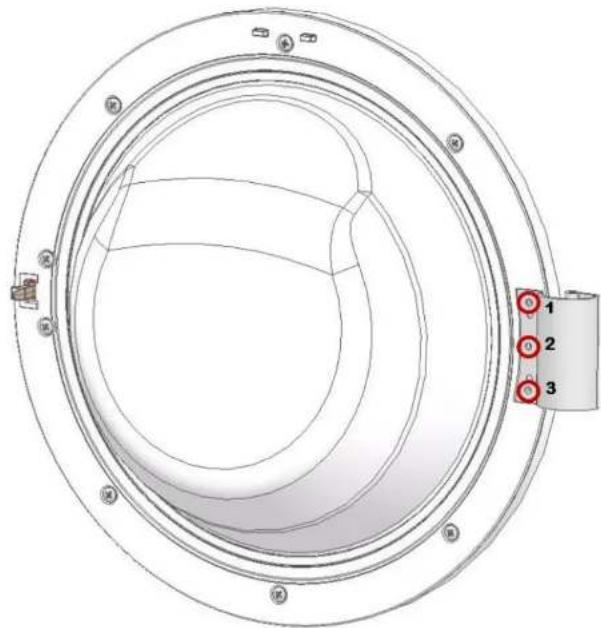

4.4.1 Durtiņu noņemšana

Izskrūvējiet trīs skrūves.

4.4.2 Durvju uzstādīšana

Uzstādiet apgrieztā kārtībā

Remonts

4.5 Durvju blīvju nomaiņa

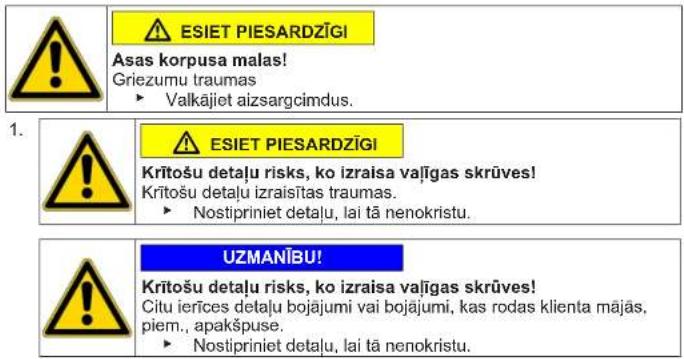

ESIET PIESARDZĪGI

Asas korpusa malas

Griezumu traumas

Valkājiet aizsargcimdus.

ESIET PIESARDZĪGI

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Krītošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

Krītošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

Nostipriniet detaļu, lai tā nenokristu.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves.

4.5.1 Durtu blīvju noņemšana

ESIET PIESARDZĪGI

Kritošu detaļu risks, ko izraisa vaļīgas skrūves!

Kritošu detaļu izraisītas traumas.

Nostipriniet detaļu, lai tā nenokristu.

Kritošu detaļu risks, ko izraisa vaļīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšējā puse.

Nostipriniet detaļu, lai tā nenokristu.

1. Izņemiet mazgāšanas līdzekļa atvilktni.
2. Noņemiet vadības paneli (divas skrūves labajā pusē un četras skrūves mazgāšanas līdzekļa zonā).
3. Noņemiet durvis.

4. Noņemiet pamatnes vāku.

5.

UZMANĪBU!

Bojātu virsmu risks!

Lietojot nepiemērotus instrumentus, ierīces virsmai var rasties skrāpējumi.

Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu noņemiet spriegotāja gredzenu no priekšējā paneļa blīvslēga.

1. Noņemiet priekšējo paneli.

Remonts

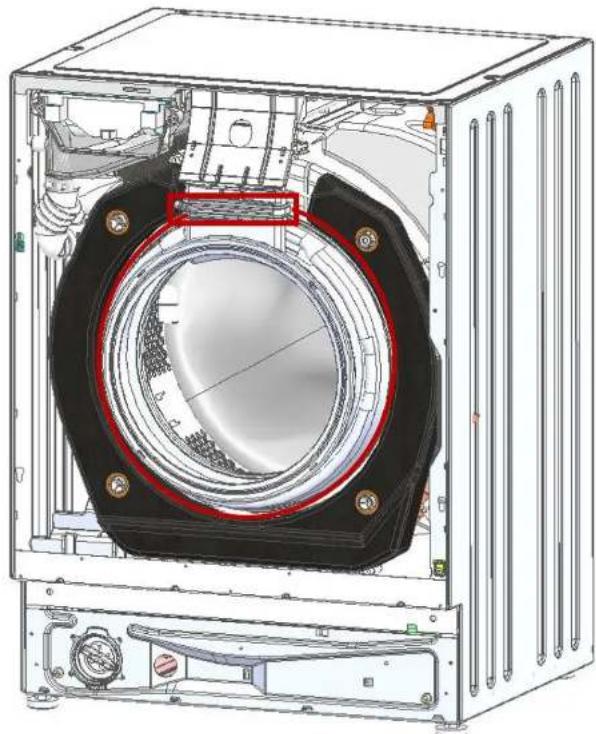

1. Atvienojiet blīvslēga savienojumu ar žāvētāja tuneli.

1. Noņemiet plastmasas tvertnes blīvslēga fiksācijas gredzenu (7 mm ārējā atslēga).
2. Noņemiet blīvslēgu.

1. Atveriet priekšējās durtiņas.

2.

UZMANĪBU!

Bojātu virsmu risks!

Lietojot nepiemērotus instrumentus, ierīces virsmai var rasties skrāpējumi.

Izmantojiet tikai plastmasas rīkus.

Noņemiet atsperi un pastumiet nost blīvējumu.

1. Noņemiet skrūves uz durvju slēga.
2. Atbrīvojiet durvju slēgu.
3. Noņemiet ārkārtas atkabi, virzot augšup pa vadīkļu.
4. Atvienojiet vada savienotāju.

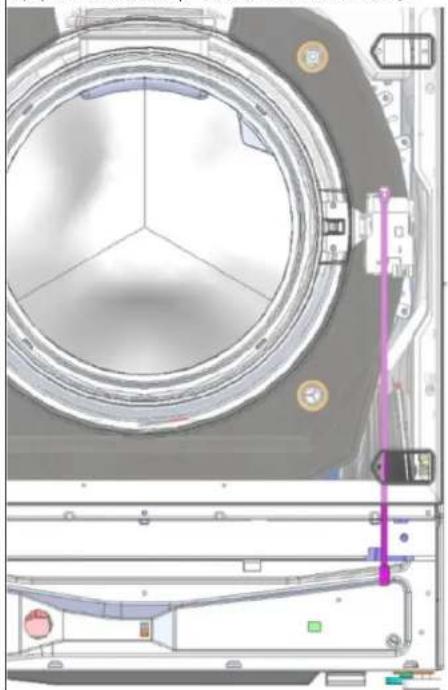

4.6.2 Durvju slēga uzstādīšana

Durvju slēgam ir jāatrodas pareizajā pozīcijā, lai nodrošinātu, ka ir iespējama ierīces durvju atvēršana ārkārtas situācijā.

Uzstādiet apgrieztā kārtā.

Remonts

4.7 Durvju eņģu nomaiņa

ESIET PIESARDZĪGI

Atveriet eņģu nodalījumu.

Pirkstu saspiešana / iesprūšana

Neievietojiet rokas eņģu nodalījumā. Valkājiet aizsargcimdus.

Prasība:

Ierīcei ir jābūt atvienotai no strāvas padeves. Ierīcei ir jābūt atvienotai no ūdens padeves. Noņemts mēbeļu panelis. Izņemta mazgāšanas līdzekļa atvilktne. Vadības panelim ir jābūt noņemtam. Durtiņas ir noņemtas. Durtiņu blīvējums ir noņemts. Priekšējais panelis ir noņemts.

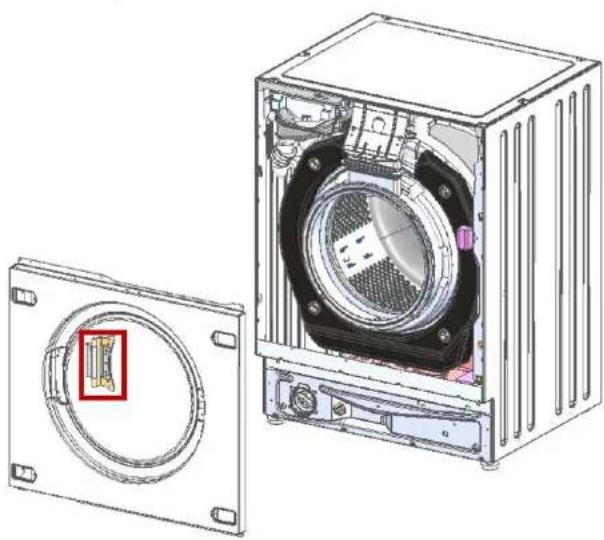

4.7.1 Durtiņu eņģu noņemšana

1. Izskrūvējiet abas skrūves.
2. Noņemiet durvju eņģi.

4.7.2 Durtiņu eņģes uzstādīšana

Uzstādiet apgrieztā kārtībā.
