Domande frequenti - V6320X2GB NEFF

Come pulire il filtro pelucchi?

Aprire lo sportello, rimuovere il filtro situato in basso all'apertura, rimuovere i pelucchi a mano o con un panno umido, quindi riposizionarlo. Pulirlo dopo ogni ciclo per un'asciugatura ottimale.

Come svuotare il serbatoio dell'acqua?

Estrarre il serbatoio dell'acqua situato in basso a destra o a sinistra (a seconda del modello), svuotarlo in un lavandino, quindi rimetterlo al suo posto. Un indicatore luminoso avvisa quando è pieno.

Cosa fare se l'asciugatrice non riscalda più?

Controllare prima il filtro pelucchi e il serbatoio dell'acqua. Assicurarsi che lo scambiatore di calore non sia ostruito. Se il problema persiste, contattare il servizio di assistenza.

Come impostare la partenza ritardata?

Selezionare il programma desiderato, quindi premere il tasto Partenza ritardata per scegliere il numero di ore di ritardo (es: 3h). Il ciclo inizia automaticamente dopo il ritardo.

Cosa significa il codice di errore E20?

Il codice E20 indica generalmente un problema di scarico o di evacuazione dell'acqua. Controllare il serbatoio dell'acqua e il filtro. Se il codice persiste, consultare il manuale completo.

Come sostituire la guarnizione della porta?

Scollegare l'apparecchio, rimuovere la vecchia guarnizione sganciandola, quindi installare la nuova innestandola correttamente. Indossare guanti per evitare tagli.

Perché il bucato è ancora umido a fine ciclo?

Ciò può essere dovuto a un filtro pelucchi ostruito, un serbatoio dell'acqua pieno o un sovraccarico del tamburo. Pulire il filtro e ridurre il carico.

Come attivare il blocco bambini?

Premere contemporaneamente i tasti Avvio/Pausa e Asciugatura rapida per 3 secondi. Viene visualizzato un simbolo per confermare l'attivazione.

Dove si trova il filtro dello scambiatore di calore?

Il filtro dello scambiatore di calore si trova dietro lo sportello in basso a sinistra (aprilo). Rimuoverlo, pulirlo sotto l'acqua corrente e asciugarlo prima di rimetterlo.

Come contattare il servizio di assistenza NEFF?

È possibile chiamare il servizio di assistenza NEFF al numero 09 69 39 60 23 (gratuito) o recarsi da un riparatore autorizzato. Tenere a portata di mano il numero di modello V6320X2GB.

MANUALE UTENTE V6320X2GB NEFF

Rischio di danni superficiali!

Consigli di riparazione - Lavatrice

Utilizzo del documento 171

1.1 Avvertenze importanti 171 1.1.1 Scopo 171 1.2 Spiegazione dei simboli 171 1.2.1 Livelli di pericolo 171 1.2.2 Simboli di pericolo 171 1.2.3 Struttura degli avvertimenti 172 1.2.4 Simboli generici 172

A Sicurezza 173

2.1 Note generali sulla sicurezza 173 2.1.1 Tutti gli elettrodomestici 173

Strumenti e ausili 174

Riparazione 175

4.1 Sostituzione del pannello comandi 175

4.1.1 Smontaggio del pannello comandi 175 4.1.2 Montaggio del pannello comandi 176

4.2 Sostituzione della copertura della base 177

4.2.1 Smontaggio della copertura della base 177 4.2.2 Montaggio della copertura della base 177

4.3 Sostituzione del pannello frontale 178

4.3.1 Smontaggio del pannello frontale 178 4.3.2 Montaggio del pannello frontale 178

4.4 Sostituzione dell'oblo 179

4.4.1 Smontaggio dell'oblo 179 4.4.2 Montaggio dell'oblo 179

4.5 Sostituzione della guarnizione dell'oblo 180

4.5.1 Rimozione della guarnizione dell'oblo 180 4.5.2 Installazione della guarnizione dell'oblo 181

4.6 Sostituzione del blocco porta 182

4.6.1 Smontaggio del blocco porta 182 4.6.2 Montaggio del blocco porta 182

4.7 Sostituzione della cerniera dell'oblo 183

4.7.1 Rimozione della cerniera dell'oblo 183 4.7.2 Montaggio della cerniera dell'oblo 183

Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avvertenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di averporto Significativo
PERICOLO	Ignorare quello messaggio di averiti-amento comporta rischio di morte o ferite gravi.
AVVERTENZA	Ignorare quello messaggio di averiti-amento piùicomportare rischio di morte o ferite gravi.
ATTENZIONE	Ignorare quello messaggio di averiti-amento piùcomportare ferite di minore gravità.
ATTENZIONE!	Ignorare quello messaggio di averiti-amento piùcomportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolò Significativo
!	Messaggio di avertimento generico
9	Pericolò di scossa elettrica
	Pericolò di esplosione
	Rischio di ferite da taglio

Utilizzo del documento

Simbolo di pericolò Significato
	Pericolò di schiacciamento
	Pericolò derivante da superfici calde
	Pericolò derivante da forti campi magneti-ci
	Pericolò derivante da radiazioni non ioniz-zanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

• Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
i	Identificazione di un suggerimento spe-ciale (testo e/o grafica)
i	Identificazione di un suggerimento sem-plice (solo testo)
	Identificazione di un link per un video tu-torial
	Identificazione degli strumenti necessari
√	Identificazione delle condizioni previe ne-cesserarie
if	Identificazione di una condizione (se ..., alla... )
-	Identificazione di un risultato
[Avvio]Identificazione di un tasto o di un pul-sante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
• Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

• Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza.

• Indossare calzature antinfortunistiche. Fissare i componenti pesanti per impedire che cadano. Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)! Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti ausiliari

Designazione Dettagli Immagini
Strumento ausiliario [15000155]	Utensile per allentare i compo- nenti in plastica
Cacciavite Torx T20 con foro [00340764]	100 mm, per viti con perno di si- curezza
Chiave dinamome- trica [15000441]	Chiave dinamometrica 20 - 100 Nm
Cacciavite con pun- ta piatta [00340854]	Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezio- ne 1000 V AC
Cacciavite con pun- ta piatta [00340855]	Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezio- ne 1000 V AC
Pinze a becco ton- do, struttura ango- lare [00341269]	Lunghezza 200 mm
Pinze per taglio la- terale [00342182]	Lunghezza: 200 mm

Designazione Dettagli Immagini
Chiave combinata [00340811]	Dimensione della chiave 10°mm, M6
Combination wren-ch [00340814]	Dimensione della chiave 13°mm, M8
Chiave combinata [00340817]	Dimensione della chiave 17 mm, M10
Chiave combinata [15000459]	Dimensione della chiave 16°mm, M10

Riparazione

4.1 Sostituzione del pannello comandi

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il pannello mobile è stato smontato.

4.1.1 Smontaggio del pannello comandi

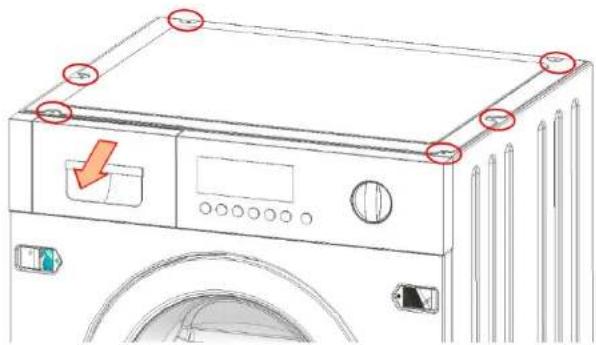

1. Rimuovere il cassetto del detersivo.
2. Rimuovere le viti sul piano di lavoro in metallo e togliere il piano di lavoro.

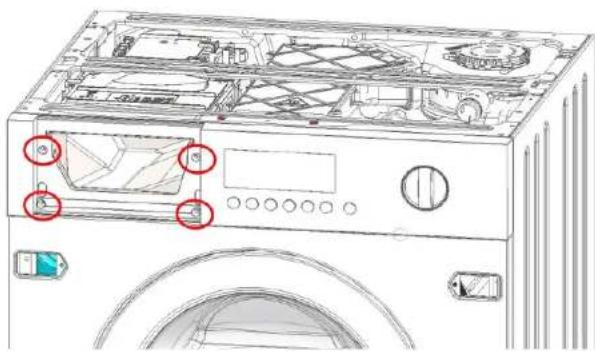

1. Rimuovere le viti sul pannello comandi (1-2-3-4).

Riparazione

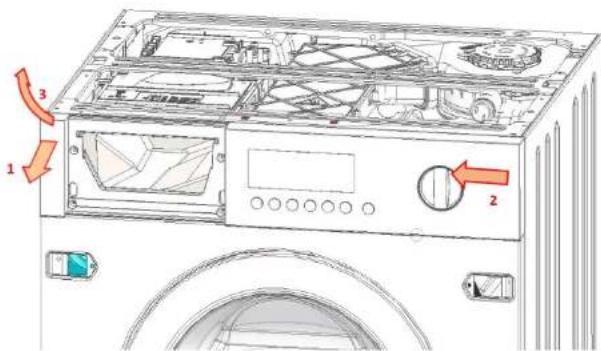

3.1. Afferrare il pannello comandi con le mani sul lato sinistro e destro.

1. Estrarre leggermente il pannello comandi dal lato sinistro (1).
2. Spingere leggermente il pannello comandi a sinistra (2).
3. Sollevare il pannello comandi in avanti e verso l'alto (3).

4.1.2 Montaggio del pannello comandi

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.2 Sostituzione della copertura della base

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

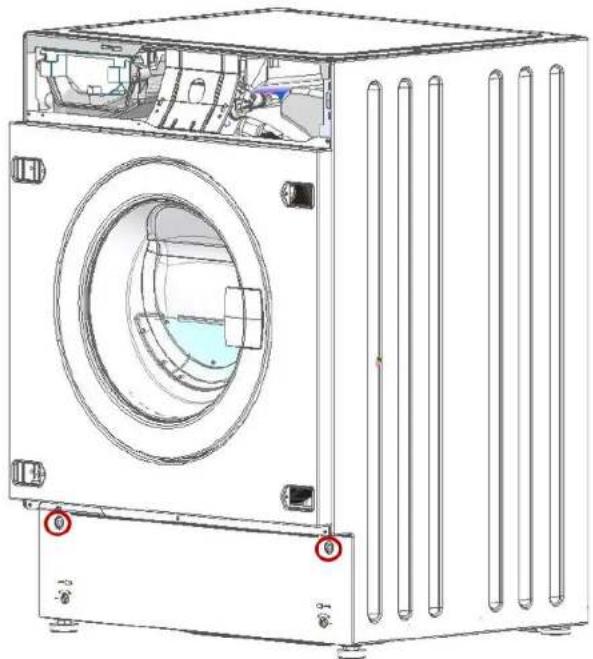

4.2.1 Smontaggio della copertura della base

1. Rimuovere le viti.

1. Rimuovere la copertura della base ruotando la base verso il basso.

4.2.2 Montaggio della copertura della base

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del pannello frontale

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il cassetto del detersivo è stato rimosso. Il pannello comandi è stato rimosso. L'oblo è stato smontato. La guarnizione dell'oblo è stata smontata. La copertura della base è stata rimossa.

4.3.1 Smontaggio del pannello frontale

Rimuovere le viti nel seguente ordine (1-2-3-4-5-6-7).

1. Rimuovere il pannello frontale.

4.3.2 Montaggio del pannello frontale

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione dell'oblo

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

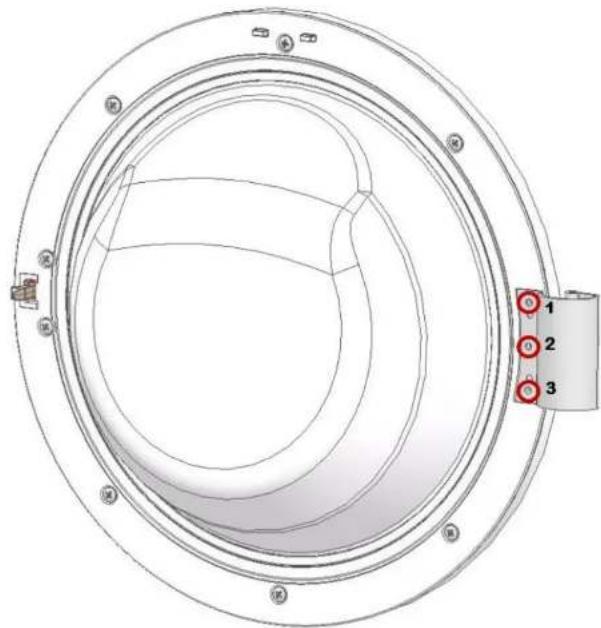

4.4.1 Smontaggio dell'oblo

Togliere le tre viti.

4.4.2 Montaggio dell'oblo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della guarnizione dell'oblo

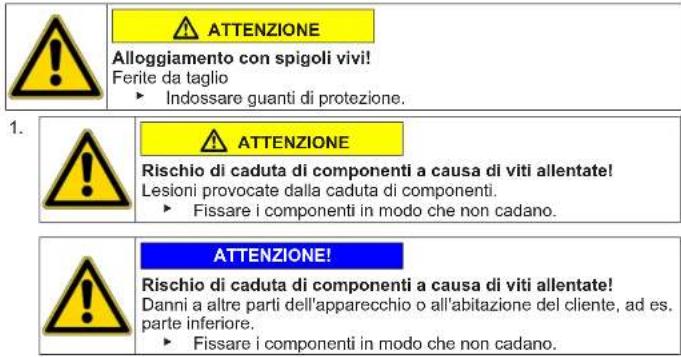

ATTENZIONE

Alloggiamento con spigoli vivi! Ferite da taglio

Indossare guanti di protezione.

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni ad altre parti dell'apparecchio o all'abitazione del cliente.

Fissare i componenti in modo che non cadano.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

4.5.1 Rimozione della guarnizione dell'oblo

ATTENZIONE

Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate dalla caduta di componenti.

Fissare i componenti in modo che non cadano.

ATTENZIONE!

Rischio di caduta di componenti a causa di viti allentate! Danni ad altre parti dell'apparecchio o all'abitazione del cliente.

1. Rimuovere il cassetto del detersivo.
2. Rimuovere il pannello comandi (due viti sul lato destro e quattro viti nell'area del distributore).
3. Smontare l'oblo.

4. Smontare la copertura della base.

5

ATTENZIONE!

Rischio di danneggiare la superficie! La superficie dell'apparecchio potrebbe graffiarsi se si utilizzano attrezzi non adatti. Utilizzare solo attrezzi di plastica per sostituire l'anello a molla.

Rimuovere l'anello a molla nella guarnizione sul pannello frontale con un attrezzo di plastica.

1. Rimuovere il pannello frontale.

Riparazione

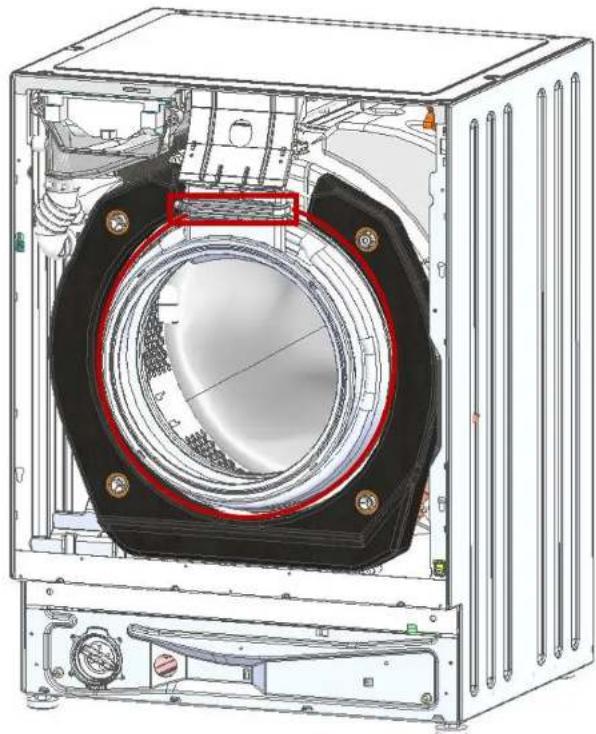

1. Sganciare il raccordo della guarnizione con il tunnel di asciugatura.

1. Rimuovere l'anello di fissaggio della guarnizione sulla vasca di plastica (bussola da 7 mm).
2. Rimuovere la guarnizione.

4.5.2 Installazione della guarnizione dell'oblo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione del blocco porta

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica.

4.6.1 Smontaggio del blocco porta

1. Aprire l'oblo frontale.

2.

ATTENZIONE!

Rischio di danneggiare la superficie!

La superficie dell'apparecchio potrebbe graffiarsi se si utilizzano attrezzi non adatti.

Utilizzare solo attrezzi di plastica.

Rimuovere la molla e spostare la guarnizione.

1. Rimuovere le viti dal blocco porta.
2. Smontare il blocco porta.

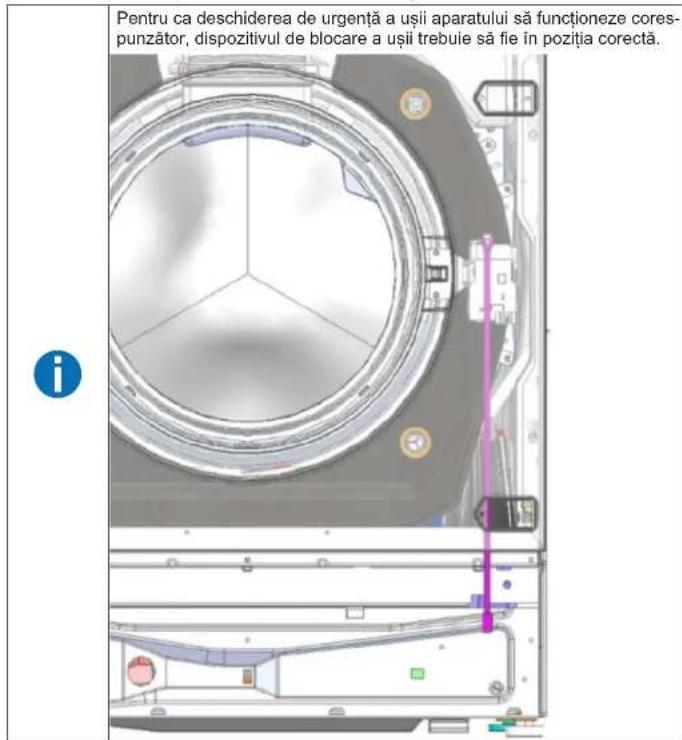

3. Rimuovere il dispositivo di sblocco di emergenza alla guida tirandolo verso l'alto.
4. Scollegare il connettore del cavo.

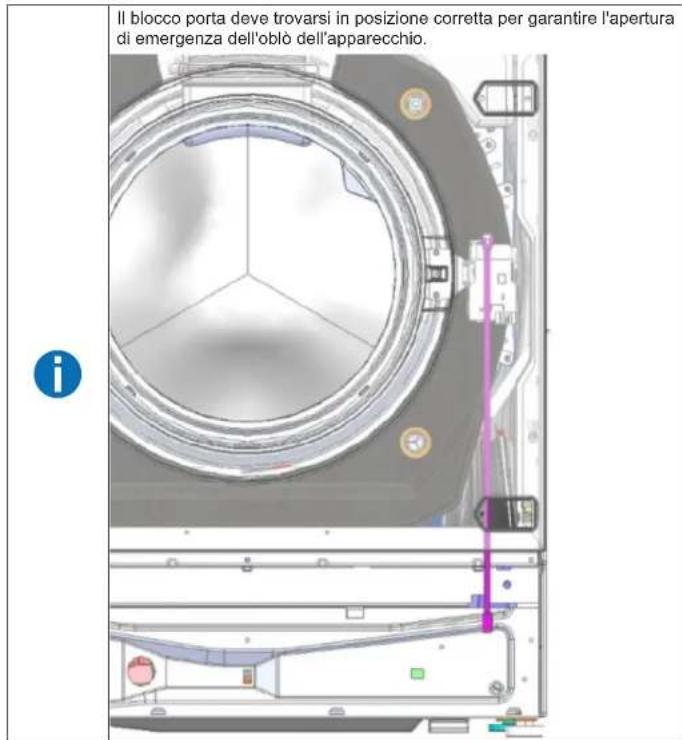

4.6.2 Montaggio del blocco porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione della cerniera dell'oblo

ATTENZIONE

Zona della cerniera aperta

Rischio di schiacciamento delle dita / di rimanere incastrati

Non inserire le dita nella zona della cerniera. Indossare guanti di protezione.

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica. L'apparecchio è scollegato dalla rete idrica. Il cappello mobile è stato smontato. Il cassetto del detersivo è stato rimosso. Il pannello comandi è stato rimosso. L'oblo è stato smontato. La guarnizione dell'oblo è stata smontata. Il pannello frontale è stato smontato.

4.7.1 Rimozione della cerniera dell'oblo

1. Rimuovere le due viti.
2. Smontare la cerniera dell'oblo.

4.7.2 Montaggio della cerniera dell'oblo

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simboli generali

Tabella 3: Simboli generali

Sicurezza

2.1 Istruzioni generali di sicurezza

2.1.1 Tutti gli apparecchi elettrodomestici

Strumenti e materiali utili

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

4.4 Sostituzione della porta

Requisito:

L'apparecchio è scollegato dalla fonte di energia elettrica. L'apparecchio è scollegato dalla fonte di alimentazione dell'acqua.

4.4.1 Smontaggio della porta

Rimuovere le tre viti.

4.4.2 Montaggio della porta

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione

4.5 Sostituzione della guarnizione della porta

ATTENZIONE

Bordi taglienti della carcassa!

Tagli

Montare seguendo la procedura di smontaggio in ordine inverso.

Riparazione
