MANUALE UTENTE V6540X2 NEFF
Risque de dommage superficie!
Risque de dommage superficie!
Consigli di riparazione - Lavatrice
Utilizzato del documento 171
1.1 Avertenze importanti 171
1.1.1 Scopo 171
1.2 Spiegazione dei symboli 171
1.2.1 Livelli di pericolò 171
1.2.2 Simboli di pericolo 171
1.2.3 Struttura degli avertimenti 172
1.2.4 Simboli generici 172
A Sicurezza 173
2.1 Note generali sulla sicurezza 173
2.1.1 Tutti gli elettrodomestici 173
Strumenti e ausili. 174
Riparazione. 175
4.1 Sostituzione del pannello comandi 175
4.1.1 Smontaggio del pannello comandi 175
4.1.2 Montaggio del pannello comandi 176
4.2 Sostituzione della copertura della base 177
4.2.1 Smontaggio della copertura della base 177
4.2.2 Montaggio della copertura della base 177
4.3 Sostituzione del pannello frontale 178
4.3.1 Smontaggio del pannello frontale 178
4.3.2 Montaggio del pannello frontale 178
4.4 Sostituzione dell'oblo 179
4.4.1 Smontaggio dell'oblo 179
4.4.2 Montaggio dell'obli 179
4.5 Sostituzione della guarnizione dell'oblo 180
4.5.1 Rimozione della guarnizione dell'oblo 180
4.5.2 Installazione della guarnizione dell'oblo 181
4.6 Sostituzione del blocco porta 182
4.6.1 Smontaggio del blocco porta 182
4.6.2 Montaggio del blocco porta 182
4.7 Sostituzione della cerniera dell'oblo 183
4.7.1 Rimozione della cemiera dell'oblo 183
4.7.2 Montaggio della cerniera dell'oblo 183
Utilizzo del documento
1.1 Avvertenze importanti
1.1.1 Scopo
Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).
Contegono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle averenze e i rischi correlati.
In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualiasi responsabilità.
1.2 Spiegazione dei simboli
1.2.1 Livelli di pericolo
I livelli di averporto corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.
| Livello di averporto Significato | |
| PERICOLO | Ignorare quello messaggio di averiti- amento comporta rischio di morte o ferite gravi. |
| AVVERTENZA | Ignorare quello messaggio di averiti- amento piùicomportare rischio di morte o ferite gravi. |
| ATTENZIONE | Ignorare quello messaggio di averiti- amento piùcomportare ferite di minore gravità. |
| ATTENZIONE! | Ignorare quello messaggio di averiti- amento piùcomportare danni materiali. |
Tabella 1: Livelli di pericolo
1.2.2 Simboli di pericolo
I symboli di pericolò sono illustrazioni che specificano la tipologia di rischio.
Nella presente documentazione vengono utilizzati seguenti simboli di pericolò:
| Simbolo di pericolò Significato | |
| ! | Messaggio di averporto generico |
| 9 | Pericolò di scossa elettrica |
| Pericolò di esplosione | |
| Rischio di ferite da taglio | |
Utilizzo del documento
| Simbolo di pericolò Significato | |
| Pericolò di schiacciamento | |
| Pericolò derivante da superfici calde | |
| Pericolò derivante da forti campi magneti-ci | |
| Pericolò derivante da radiazioni non ioniz-zanti |
Tabella 2: Simboli di pericolò
1.2.3 Struttura degli avvertimenti
Gli avvertimenti presenti in quello manuale hanno una forma e una struttura standardizzati.
PERICOLO
Tip e origine del pericolo!
Possibili consequence in caso di pericolo/avvertimento ignorato.
- Misure e divieti volti a prevenire il pericolo
L'esempio segunte minha averporto con rischio de folgorazione dovusto a componenti sulla tensione. É riportata la misura de precauzione per evitare il pericolò.
PERICOLO
Rischio di scossa elettrica dovuto a componenti sotto tensione!
Morte per folgorazione
- Scollegare l'apparechio dall'alimentazione per almeno 60 secondi prima di,iniziare la riparazione.
1.2.4 Simboli generici
Nel presente manuale vengono utilizzati i seguenti simboli generici:
| Simbolo generico Significato | |
| i | Identificazione di un sugerimento spe-ciale (testo e/o grafica) |
| j | Identificazione di un sugerimento sem-plice (solo testo) |
| k | Identificazione di un link per un video tu-terioria |
| l | Identificazione degli strumenti necessari |
| m | Identificazione delle condizioni previe ne-cessarie |
| n | Identificazione di una condizione (se ..., alla... ) |
| o | Identificazione di un risultato |
| [Avvio]I dentificazione di un tasto o di un pul-sante | |
| [00123456] Identificazione di un codice articolo | |
| Stato Identificazione di un testo/finestre visua-lizzati (sul display dell'apparecchio) | |
Tabella 3: Simboli generici
Sicurezza
2.1 Note generali sulla sicurezza
2.1.1 Tutti gli elettrodomestici
Rischio di scosse elettriche dovute a componenti sotto tensione!
- La riparazione non conforme dei componenti elettrici cui poe causare scosse elettriche!
- Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di initiazare il lavoro.
- Ultima t la riparazione, occore eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.
Rischio di lesions causate da bordi taglienti!
- Indossare guanti di protezione.
Rischio di schiaccamento dovusto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca del quasi e l'assistenza
- Indossare calzature antinfortunistica.
Fissare i componenti pesanti per impedire che cadano.
Non inseire parti del corpo nei componenti in movimento.
Rischio per il funzionamento o la sicurezza dell'apparecchio!
Utilizzare solo ricambi originali.
Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!
Non toccare i moduli, inclusi i collegamenti e le piste conduttive.
Strumenti ausili
| Designazione Dettagli Immagini | |
| Strumento ausiliario [15000155] | Utensile per allentare i compo- nenti in plastica |
| Cacciavite Torx T20 con foro [00340764] | 100 mm, per viti con perno di si- curezza |
| Chiave dinamome- trica [15000441] | Chiave dinamometrica 20 - 100 Nm |
| Cacciavite con pun- ta piatta [00340854] | Lama 3,5 mm x 0,6 mm x 100 mm, isolamento di protezio- ne 1000 V AC |
| Cacciavite con pun- ta piatta [00340855] | Lama 5,5 mm x 1,0 mm x 125 mm, isolamento di protezio- ne 1000 V AC |
| Pinze a becco ton- do, struttura ango- lare [00341269] | Lunghezza 200 mm |
| Pinze per taglio la- terale [00342182] | Lunghezza: 200 mm |
| Designazione Dettagli Immagini | ||
| Chiave combinata [00340811] | Dimensione della chiave 10°mm, M6 | |
| Combination wren- ch [00340814] | Dimensione della chiave 13°mm, M8 | |
| Chiave combinata [00340817] | Dimensione della chiave 17 mm, M10 | |
| Chiave combinata [15000459] | Dimensione della chiave 16°mm, M10 | |
Riparazione
4.1 Sostituzione del pannello comandi
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparechio è scollegato alla rete idrica.
Il pannello mobile è stato smontato.
4.1.1 Smontaggio del pannello comandi
-
- Rimuovere il cassetto del detersivo.

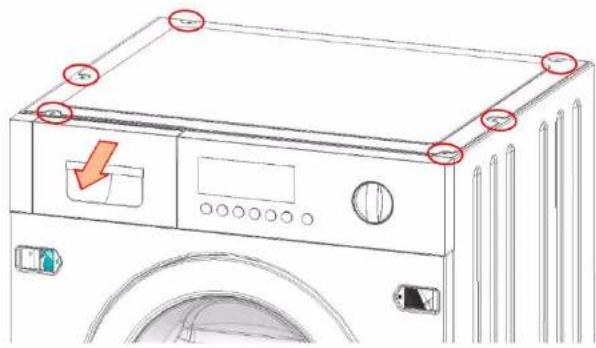

- Rimuovere le viti sul piano di lavoro in metallo e togliere il piano di lavoro.

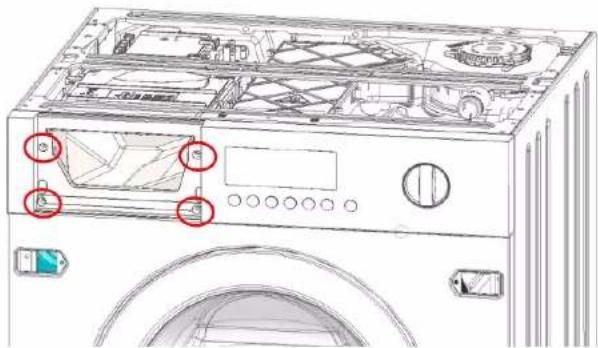

- Rimuovere le viti sul pannello comandi (1-2-3-4).
Riparazione

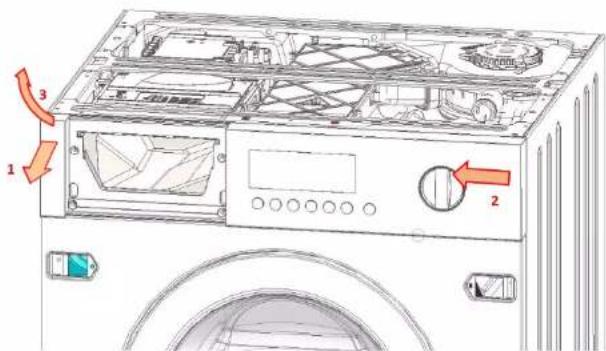

3.1. Afferrare il pannello comandi con le mani sul lato sinistro e destro.
- Estrarre leggermente il pannello comandi dal lato sinistro (1).
- Spingere leggermente il pannello comandi a sinistra (2).
- Sollevare il pannello comandi in avanti e verso l'alto (3).
4.1.2 Montaggio del pannello comandi
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.2 Sostituzione della copertura della base
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

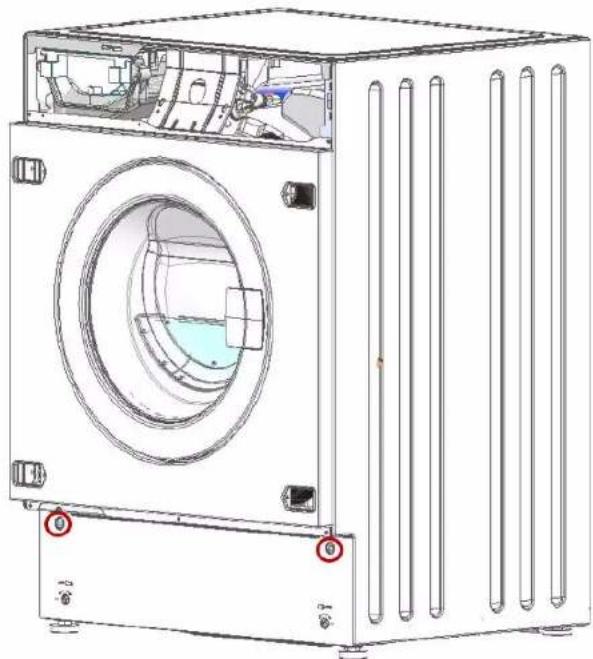

4.2.1 Smontaggio della copertura della base
- Rimuovere le viti.
- Rimuovere la copertura della base ruotando la base verso il basso.
4.2.2 Montaggio della copertura della base
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.3 Sostituzione del pannello frontale
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il cassetto del detersivo è stato rimioso.
Il pannello comandi è stato rimioso.
L'oblo è stato smontato.
La guarnizione dell'oblo è stata smontata.
La copertura della base è stata rimossa.
4.3.1 Smontaggio del pannello frontale
ATTENZIONE
Alloggiamo con spigoli vivil
Ferite da taglio
Indossare guanti di protezione.
1.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate!
Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate!
Danni a另一半i parlld'appareccchio o all'abitazione del cliente, ad es. parte inferiore.
Fissare i componenti in modulo che non cadano.
Rimuovere le viti nel seguente ordine (1-2-3-4-5-6-7).
- Rimuovere il pannello frontale.
4.3.2 Montaggio del pannello frontale
Per il montaggio, seguire la procedura sopra descritta in senso opposito.
Riparazione
4.4 Sostituzione dell'oblo
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.

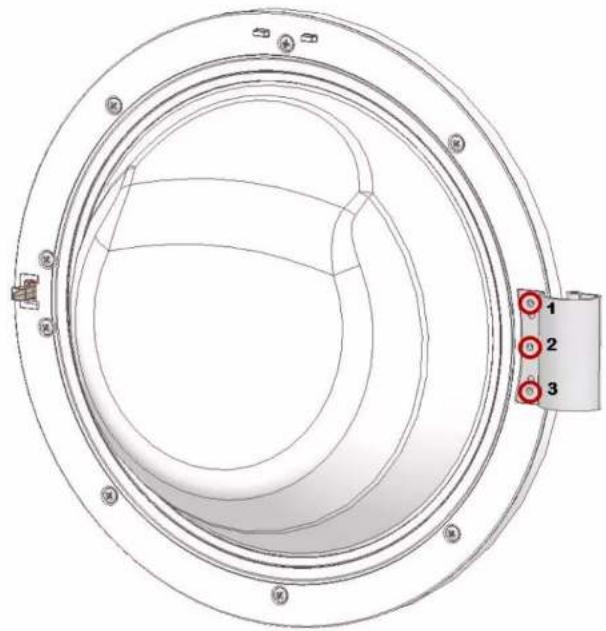

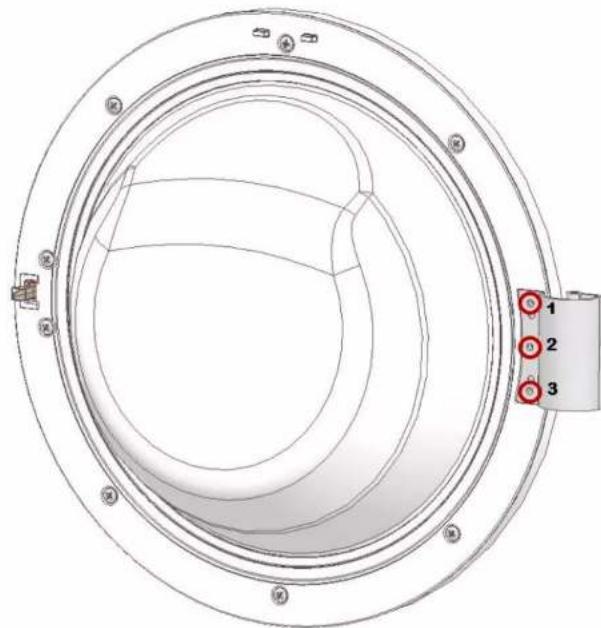

4.4.1 Smontaggio dell'oblo
Togliere letre viti.
4.4.2 Montaggio dell'oblo
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.5 Sostituzione della guarnizione dell'oblo
ATTENZIONE
Alloggianto con spigoli vivil Ferite da taglio
Indossare quanti di protezione.
ATTENZIONE
Rischio di caduta di componenti a causa di viti allentate! Lesioni provocate alla caduta di componenti.
Fissare i componenti in modo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente te inferiore.
Fissare i componenti in modulo che non cadano.
Prerequisites:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
4.5.1 Rimozione della guarnizione dell'oblo
ATTENZIONE
Rischio di caduta di componenti a causa di viti allente! Lesioni provocate alla caduta di componenti.
Fissare i componenti in modulo che non cadano.
ATTENZIONE!
Rischio di caduta di componenti a causa di viti allentate! Danni a altre parti dell'apparecchio o all'abitazione del cliente te inferiore.
Fissare i componenti in modulo che non cadano.
- Rimuovere il cassetto del detersivo.
- Rimuovere il pannello comandi (due viti sul lato destro e quattro viti nella area del distributore).
- Smontare I'oblo.
- Smontare la copertura della base.
5
ATTENZIONE!
Rischio di danneggiare la superficie!
La superficie dell'apparecchio potrebbe graffiarsi se si utilizzato attrezzi non adatti.
Utilizzare solo attrezzi di plastica per sostituire l'anello a molla.
Rimuovere l'anello a molla nella guamizione sul pannello frontale con un attrezzo di plastica.
- Rimuovere il pannello frontale.
Riparazione

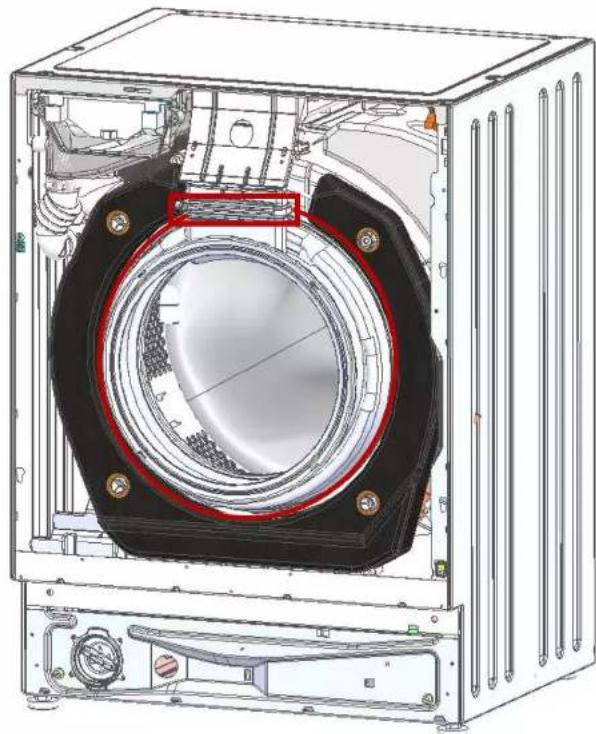

- Sganciare il raccordo della guarnizione con il tunnel di asciuqatura.
- Rimuovere l'anello di fissaggio della guarnizione sulla vasca di plastica (bussola da 7 mm)
- Rimuovere la guarnizione.
4.5.2 Installazione della guarnizione dell'oblo
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.6 Sostituzione del blocco porta
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
4.6.1 Smontaggio del blocco porta
- Apire l'oblo frontale.
2.
ATTENZIONE!
Rischio di danneggiare la superficie!
La superficie dell'apparecchio potrebbe graffiarsi se si utilizzano atretzi non adatti.
Utilizzare solo attrezzi di plastica.
Rimuovere la molla e spostare la guarnizione.
- Rimuovere le viti dal blocco porta.
- Smontare il blocco porta.
- Rimuovere il dispositivo di sblocco di emergenza alla guida tirandolo verso l'alto.
- Scollegare il connettore del cavo.

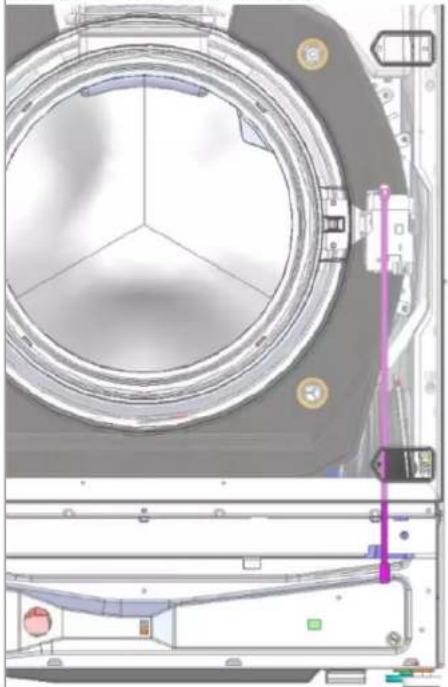

4.6.2 Montaggio del blocco porta
Il blocco porta delve trovarsi in posizione corretta per garantire l'apertura di emergenza dell'oblo dell'apparecchio.
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Riparazione
4.7 Sostituzione della cerniera dell'oblo
ATTENZIONE
Zona della cerniera aperta
Rischio di schiacciamento delle dita / di rimanere incastrati
Non insere le dita nella zona della cerniera.
Indossare guanti di protezione.
Prerequisite:
L'apparecchio è scollegato alla rete elettrica.
L'apparecchio è scollegato alla rete idrica.
Il nappello mobile è stato smontato.
Il cassetto del detersivo è stato rimioso.
Il pannello comandi è stato rimioso.
L'oblo è stato smontato.
La guarnizione dell'oblo è stata smontata.
Il pannello frontale è stato smontato.
4.7.1 Rimozione della cerniera dell'oblo
-
Rimuovere le due viti.
-
Smontare la cerniera dell'oblo.
4.7.2 Montaggio della cerniera dell'oblo
Per il montaggio, seguire la procedura sopra descritta in senso opposto.
Informação par remontu - Velas mazgajama mašina
1 Par so dokumentu. 185
4.5 Substituir a vedao da porta 250
Instrumente si materiale utile 258
Repararea 259
1.2.4 Simbolorile generale
Tabel 3: Simbolurile generale
Sigurantha
2.1 Instruetioni generale de siguranta
2.1.1 Toate aparatele electrocasnice
Instrumente.si materiale utile
Montati urmand procedura de demontare in ordine inversa.
Repararea
Monta urmand procedura de demontare in ordine inversa.
Repararea
4.4 Inlocuirea ussii
Cerinta:
Aparatul este deconectat de la sursa de energia electrica.
Aparatul este deconnectat de la sursa de alimentare cu apà.
4.4.1 Demontarea u sii
Scoatei trei suruburi.
4.4.2 Montarea usii
Montati urmand procedure de demontare in ordine inversa.
Repararea
4.5 Inlocuirea garniturii usii
ATENTIONARE
Muchii ascutite ale carcaseil!
Tajeturi
Montati urmand procedura de demontare in ordine inversa.
Repararea
Monta umand procedura de demontare in ordine inversa.
