Consejos de reparación - Lavadora
1 En relación con este documento 297
1.1 Información importante 297 1.1.1 Finalidad 297 1.2 Explicación de símbolos generales 297 1.2.1 Niveles de peligrosidad 297 1.2.2 Símbolos de peligro 297 1.2.3 Estructura de las advertencias 298 1.2.4 Símbolos generales 298
A Seguridad 299
2.1 Instrucciones generales de seguridad 299
2.1.1 Todos los aparatos electrodomésticos 299
Herramientas y auxiliares 300
Reparación 301
4.1 Sustituir el cuadro de mandos 301
4.1.1 Extraer el cuadro de mandos 301 4.1.2 Montar el cuadro de mandos 302
4.2 Sustituir la tapa de la base 303
4.2.1 Retirar la tapa de la base 303 4.2.2 Montar la tapa de la base 303
4.3 Sustituir el panel frontal 304
4.3.1 Extraer el panel frontal 304 4.3.2 Montar el panel frontal 304
4.4 Sustituir la puerta 305
4.4.1 Extraer la puerta 305 4.4.2 Montar la puerta 305
4.5 Sustituir la junta de la puerta 306
4.5.1 Extraer la junta de la puerta 306 4.5.2 Montar la junta de la puerta 307
4.6 Sustituir el cierre de la puerta 308
4.6.1 Extraer el cierre de la puerta 308 4.6.2 Montar el cierre de la puerta 308
4.7 Sustituir la bisagra de la puerta 309
4.7.1 Desmontar la bisagra de la puerta 309 4.7.2 Montar la bisagra de la puerta 309

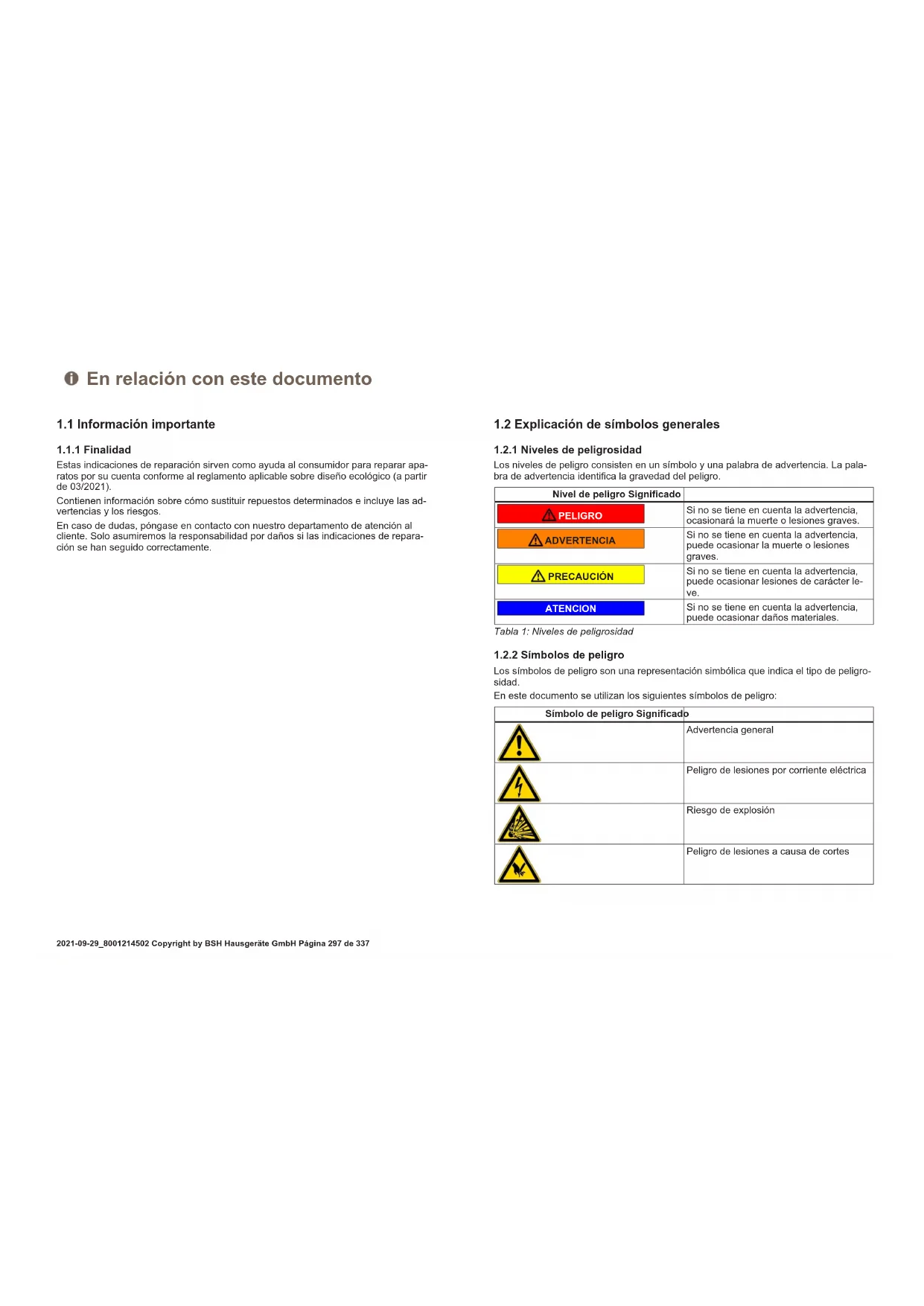

En relación con este documento
1.1 Información importante
1.1.1 Finalidad
Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).
Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.
En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.
1.2 Explicación de los símbolos generales
1.2.1 Niveles de peligrosidad
Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.
Tabla 1: Niveles de peligrosidad
| Nivel de peligro Significado | |
| PELIGRO | Si no seiene en cuenta la advertencia, occasionará la muerte o lesiones graves. |
| ADVERTENCIA | Si no seiene en cuenta la advertencia, pueda occasionar la muerte o lesiones graves. |
| PRECAUCION | Si no seiene en conta la advertencia, pueda occasionar lesiones dearme-ve. |
| ATENCION | Si no seiene en conta la advertencia, pueda occasionar daños materiales. |
1.2.2 Símbolos de peligro
Los símbolos de peligro son una representación simbólica que indica el nivel de peligrosidad.
En este documento se utilizan los siguientes símbolos de peligro:
| Simbolo depeligroSignificado | |
| ! | Advertencia general |
| Peligro dellesiones por corriente electrica | |
| Riesgo de explosiún | |
| Peligro dellesiones a causa de cortes | |
En relación con este documento
| Simbolo de peligro Significado | |
| Peligro de lesiones por aplastimiento | |
| Peligro de lesiones por superficies calien-tes | |
| Peligro a causa de Campos magnéticos de gran potencia | |
| Peligro derivado de radiación no ionizante |
Tabla 2: Símbolos de peligro
1.2.3 Estructura de las advertencias
Las advertencias de este documento tienen una apariencia y una estructura uniformes.


PELIGRO
Tipo y fuente del peligro!
Posibles consecuencias de ignorar el peligro / la advertencia.
Medidas y prohibiciones para prevenir el peligro.
El siguiente ejemplo muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.


PELIGRO
¡Riesgo de descarga eléctrica debido a partes con tensión!
Muerte por electrocución
- Desconectar el aparato de la red al menos 60 segundos antes de comenzar con la reparación.
1.2.4 Símbolos generales
En este documento se utilizan los siguientes símbolos generales:
| Simbolo general Significado | |
| 1 | Identificacion de una indicacion especial (texto y/o grmatico) |
| Simbolo general Significado | |
| I | Identificacion de un consejo simple (solo texto) |
| ▶ | Identificacion de un enlace a un video tu- torial |
| ◇ | Identificacion de una herramienta requeri- da |
| ✓ | Identificacion de una condicion previa (prerrequisito) |
| If | Identificacion de una condicion (si ..., en- tonces...) |
| ● | Identificacion de un resultado |
| [Iniciar] Identficacion de una tecla o boton | |
| [00123456] Identficacion de un numero de | material |
| Estado Identficacion del texto / ventana mdostra- do (en el display del aparato) | |
Tabla 3: Símbolos generales
Seguridad
2.1 Instrucciones generales de seguridad
2.1.1 Todos los aparatos electrodomésticos
¡Riesgo de descarga eléctrica debido a piezas con tensión!
- Los errores en las reparaciones que incluyen componentes eléctricos pueden provocar una descarga eléctrica.
- Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
- Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.
Riesgo de lesiones debido a bordes afilados! - Usar guantes de protección
Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicios debido a componentes pesados y móviles
- Usar calzado de seguridad. Asegure los componentes pesados para que no se caigan. No ponga partes del cuerpo en componentes móviles.
Riesgo para la seguridad/el funcionamiento del aparato! - Utilizar únicamente los repuestos originales. Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)! No tocar los módulos, incluidas las conexiones y las pistas conductoras.
Herramientas y auxiliares
| Designacion Detalles Imagenes | ||
| Herramienta auxi- liar [15000155] | Herramienta para alojar piezas de plástico | |
| Destomillador Torx T20 con orificio de centrado [00340764] | 100 mm, para tornillos de segu- ridad | |
| Llave dinamometri- ca [15000441] | Llave dinamometrica 20 - 100 Nm | |
| Destomillador plano [00340854] | Punta 3,5 mm x 0,6 mm x 100 mm, Protección aislamiento 1000 V AC | |
| Destomillador plano [00340855] | Punta 5,5 mm x 1,0 mm x 125 mm, Protección aislamiento 1000 V AC | |
| Alicates de punta fi- na curvada [00341269] | Longitud 200 mm | |
| Designacion Detalles Imagenes | ||
| Alicates corte diagonal [00342182] | Longitud: 200 mm | |
| Llave combinada [00340811] | Medida llave 10°mm, M6 | |
| Combination wrench [00340814] | Medida llave 13°mm, M8 | |
| Llave combinada [00340817] | Medida llave 17 mm, M10 | |
| Llave combinada [15000459] | Medida llave 16°mm, M10 | |

Reparación
4.1 Sustituir el cuadro de mandos

PRECAUCIÓN
Bordes de la carcasa cortantes!
Peligro de cortes
- Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble.
4.1.1 Extraer el cuadro de mandos
- Extraer el compartimento para detergente.

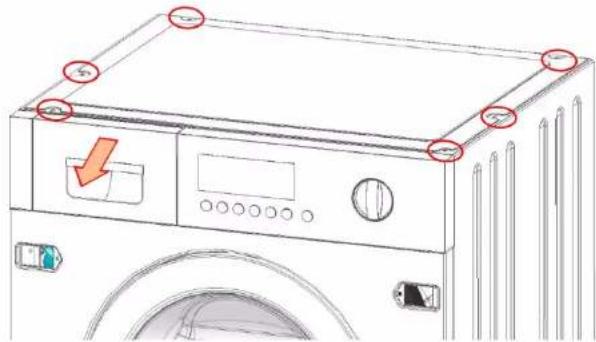

- Retirar los tornillos en la cubierta superior y en esta última.

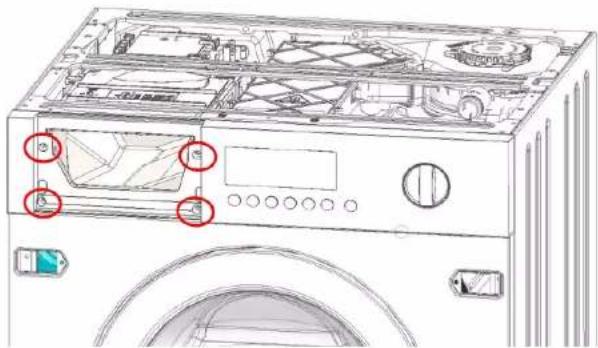

- Retirar los tornillos del cuadro de mandos (1-2-3-4).


Reparación
- Sujetar el cuadro de mandos con las manos por los lados izquierdo y derecho.

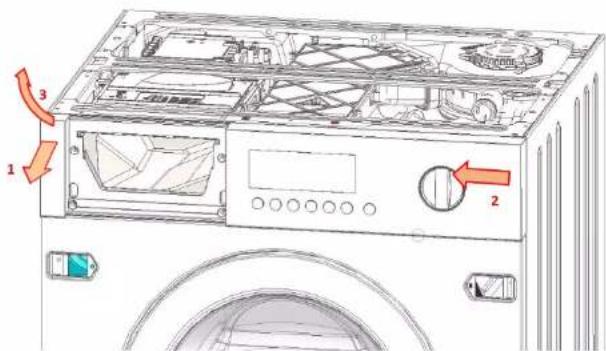

- Sacar ligeramente el cuadro de mandos del lado izquierdo (1).
- Empujar ligeramente el cuadro de mandos hacia la izquierda (2).
- Tirar del cuadro de mandos hacia delante y hacia arriba (3).

4.1.2 Montar el cuadro de mandos
Montar en orden inverso.

Reparación
4.2 Sustituir la tapa de la base
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.2.1 Retirar la tapa de la base

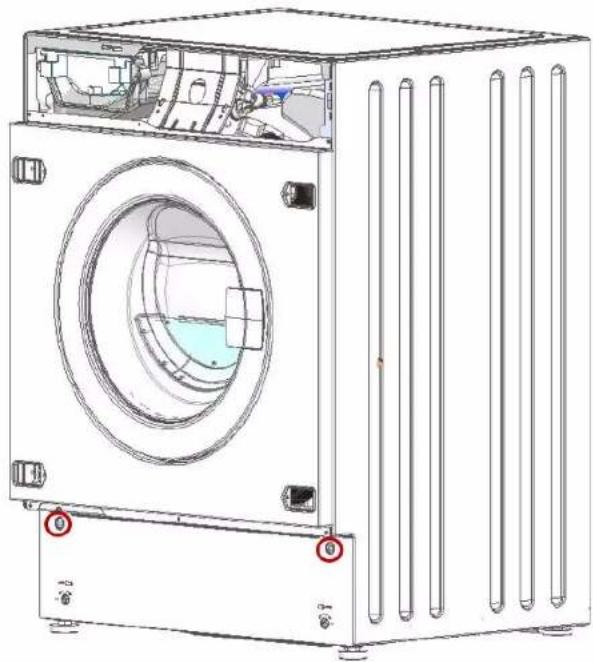

- Retirar los tornillos.

- Retirar la tapa de la base girando la base hacia abajo.
4.2.2 Montar la tapa de la base
Montar en orden inverso.

Reparación
4.3 Sustituir el panel frontal
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha retirado el compartimento para detergente. Se ha retirado el cuadro de mandos. Se ha retirado la puerta. Se ha retirado la junta de la puerta. Se ha retirado la tapa de la base.
4.3.1 Extraer el panel frontal

1.

PRECAUCIÓN
Riesgo de que se caigan piezas debido a los tornillos aflojados. Peligro de lesiones debidas a piezas que caigan. Asegure el componente para que no se caiga.

ATENCIÓN
Riesgo de que se caigan piezas debido a los tornillos aflojados!
Daños en otras partes del aparato en el domicilio del consumidor, ej., en la parte inferior. Asegure el componente para que no se caiga.
Retirar los tornillos según el siguiente orden (1-2-3-4-5-6-7).

- Retirar el panel frontal.
4.3.2 Montar el panel frontal
Montar en orden inverso.

Reparación
4.4 Sustituir la puerta
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.4.1 Extraer la puerta

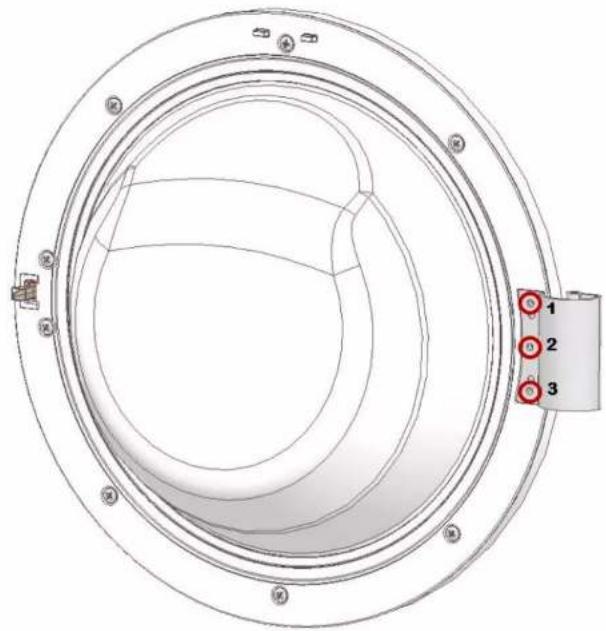

Retirar los tres tornillos.

4.4.2 Montar la puerta
Montar en orden inverso.

Reparación
4.5 Sustituir la junta de la puerta


PRECAUCIÓN
¡Bordes de la carcasa cortantes!
Peligro de cortes
- Usar guantes de seguridad.


PRECAUCIÓN
¡Riesgo de que se caigan piezas bajo los tornillos aflojados!
Peligro de lesiones debido a piezas que caigan.
Asegure el componente para que no se caiga.

ATENCIÓN
¡Riesgo de que se caigan piezas bajo los tornillos aflojados!
Daños en otras partes del aparato o en el domicilio del consumidor,
p. ej., en la parte inferior.
Asegure el componente para que no se caiga.
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.5.1 Extraer la junta de la puerta


PRECAUCIÓN
¡Riesgo de que se caigan piezas bajo los tornillos aflojados!
Peligro de lesiones debido a piezas que caigan.
Asegure el componente para que no se caiga.

ATENCIÓN
¡Riesgo de que se caigan piezas debido a los tornillos aflojados!
Daños en otras partes del aparato o en el domicilio del consumidor,
p. ej., en la parte inferior.
Asegure el componente para que no se caiga.
- Extraer el compartimento para detergente.
- Retirar el cuadro de mandos (dos tornillos en el lado derecho y cinco tornillos en el área del dispenser).
- Retirar la puerta.
4. Retirar la tapa de la base.
5

ATENCIÓN
¡Riesgo de daños en la superficie!
La superficie del aparato puede sufrir arañazos si se utilizan las herramientas incorrectas.
- Utilizar únicamente herramientas de plástico para sustituir el anillo de fijación.
Desmontar el anillo de fijación de la junta del panel frontal con una herramienta de plástico.
- Retirar el panel frontal.

Reparación

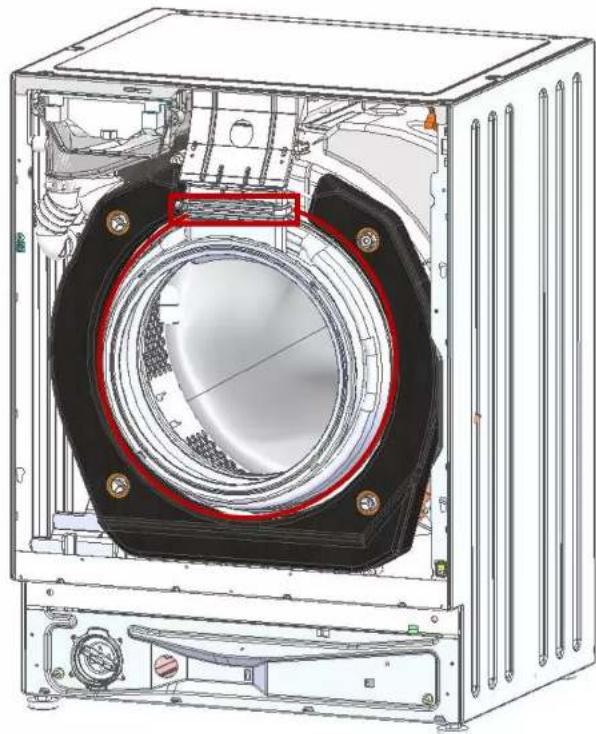

- Abrir el sistema de sujeción de la junta con el secador.

- Retirar el anillo de fijación de la junta en la cubeta de plástico (llave de tubo de 7 mm).
- Retirar la junta.
4.5.2 Montar la junta de la puerta
Montar en orden inverso.

Reparación
4.6 Sustituir el cierre de la puerta
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua.
4.6.1 Extraer el cierre de la puerta
- Abrir la puerta delantera.
2.

ATENCIÓN
Riesgo de daños en la superficie!
La superficie del aparato puede sufrir arañazos si se utilizan las herramientas incorrectas.
Utilizar únicamente herramientas de plástico.
Retirar el muelle y empujar la junta.
- Retirar los tornillos del cierre de la puerta.
- Abrir el cierre de la puerta.
- Sacar hacia arriba el desbloqueo de emergencia fuera de la guía.
- Desconectar el conector del cable.
4.6.2 Montar el cierre de la puerta

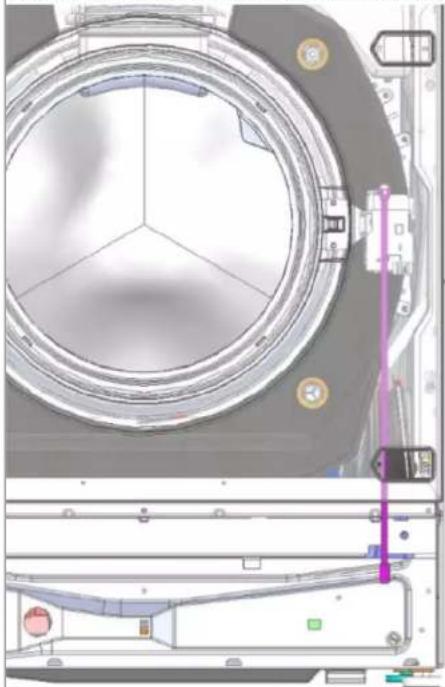

El cierre de la puerta debe estar en la posición correcta para garantizar la referencia del aparato para apertura de emergencia de la puerta.

Montar en orden inverso.
Reparación
4.7 Sustituir la bisagra de la puerta

PRECAUCIÓN
Zona de bisagra abierta. Aplastamiento / atrapamiento de dedos. No acceder a la zona de la bisagra. Usar guantes de seguridad.
Requisito:
El aparato está desconectado del suministro eléctrico. El aparato está desconectado del suministro de agua. Se ha quitado el frontal del mueble. Se ha retirado el compartimento para detergente. Se ha retirado el cuadro de mandos. Se ha retirado la puerta. Se ha retirado la junta de la puerta. Se ha retirado el panel frontal.
4.7.1 Desmontar la bisagra de la puerta
- Retirar los dos tornillos.
- Retirar la bisagra de la puerta.

4.7.2 Montar la bisagra de la puerta
Montar en orden inverso.
