Type de produit	Sèche-linge à condensation
Marque	Neff
Modèle	V6540X2
Capacité de charge maximale	8 kg
Classe énergétique	B (estimation)
Dimensions (H x L x P)	85 cm × 60 cm × 60 cm
Poids net	Environ 50 kg
Alimentation électrique	230 V, 50 Hz, 16 A
Programmes de séchage	Coton, synthétiques, délicats, rapide, etc.
Fonctions spéciales	Départ différé, fin de cycle anti-froissement
Niveau sonore	65 dB (A)
Entretien et nettoyage	Nettoyage régulier du filtre à peluches et du condenseur
Sécurité	Sécurité enfants, arrêt automatique, protection contre la surchauffe
Pièces détachées et réparabilité	Bandeau de commande, porte, joint de porte, charnière, panneau de façade
Informations générales	Notice d'utilisation et de réparation disponible en plusieurs langues

FOIRE AUX QUESTIONS - V6540X2 NEFF

Comment changer le joint de porte du sèche-linge Neff V6540X2 ?

Pour changer le joint de porte, débranchez l'appareil et retirez le bac à produits, le bandeau de commande, la porte, et le couvercle de base. Utilisez un outil en plastique pour retirer le collier de serrage, puis la manchette. Montez le nouveau joint dans l'ordre inverse. Consultez la notice pour les détails complets.

Quelle est la capacité de séchage du V6540X2 ?

La capacité de charge maximale est de 8 kg pour les programmes coton et synthétiques.

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre situé en bas de l'ouverture, enlevez les peluches à la main ou avec un aspirateur, puis rincez-le sous l'eau tiède si nécessaire. Séchez-le bien avant de le remettre.

Que faire si le sèche-linge ne démarre pas ?

Vérifiez que l'appareil est branché, que la porte est bien fermée, que le filtre est propre et que le réservoir d'eau n'est pas plein. Si le problème persiste, consultez la notice ou contactez le service après-vente.

Comment remplacer le bandeau de commande ?

Débranchez l'appareil et retirez le bac à produits. Dévissez les vis du bandeau, tirez-le vers la gauche et soulevez-le. Débranchez les connecteurs si nécessaire. Montez le nouveau bandeau dans l'ordre inverse.

Le sèche-linge fait du bruit anormal, que faire ?

Vérifiez que l'appareil est de niveau et que les pieds sont stables. Assurez-vous qu'aucun objet étranger n'est coincé dans le tambour. Si le bruit persiste, il peut s'agir d'un problème de roulement ou de courroie ; faites appel à un professionnel.

Comment vidanger le réservoir d'eau de condensation ?

Tirez le réservoir situé en haut de l'appareil, videz-le dans un évier, puis remettez-le en place. Veillez à bien le clipser.

Quels sont les programmes disponibles ?

Les programmes incluent : Coton, Synthétiques, Délicats, Rapide 30 min, Sport, etc. Consultez la notice pour la liste complète.

Comment activer la sécurité enfants ?

Appuyez sur la touche 'Sécurité enfants' (symbolisée par un cadenas) pendant 3 secondes pour verrouiller les touches. Pour désactiver, refaites la même opération.

Puis-je réparer moi-même le sèche-linge ?

Oui, certaines réparations comme le remplacement de la porte, du joint ou du bandeau de commande sont possibles si vous suivez les instructions de la notice. Respectez les consignes de sécurité, notamment débrancher l'appareil et porter des gants.

MODE D'EMPLOI V6540X2 NEFF

1 Over dit document. 59

Conseils de réparation - Lave-linge

A propos de ce document 115

1.1 Informations importantes 115

1.1.1 Objectif 115

1.2 Explication des symboles 115

1.2.1 Niveau de risque 115
1.2.2 Symboles de danger 115
1.2.3 Structure des indications d'ajretissement 116
1.2.4 Symboles generaux 116

A Sécurité 117

2.1 Consignes de sécurité generales 117

2.1.1 Tous les appareils electroménagers 117

Outils et aides. 118

Réparation 119

4.1 Changer le bandeau de commande 119

4.1.1 Retrait du bandeau de commande 119
4.1.2 Montage du bandeau de commande 120

4.2 Changer le couvercle de base 121

4.2.1 Retirer le couvercle de base 121
4.2.2 Montage du couvercle de base 121

4.3 Changer le panneau de facaade 122

4.3.1 Retirer le panneau de facade 122
4.3.2 Monter le panneau de facaade 122

4.4 Changer la porte 123

4.4.1 Retirer la porte 123
4.4.2 Monter la porte 123

4.5Changer le joint de porte 124

4.5.1 Retirer le joint de porte 124
4.5.2 Monter le joint de porte 125

4.6 Echange de la fermetre de porte 126

4.6.1 Retrait de la fermetre de porte 126
4.6.2 Monter la fermeture de porte 126

4.7Changer la chamiere de porte 127

4.7.1 Retirer la charniere de porte 127
4.7.2 Monter la charniere de porte 127

A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pieces de rechange précises, y compris des mises en garde.

Pour toute question, veuillage contacter notre service après-venture. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveau de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'advertissement. Le mot d'advertissement caractérisse la gravité du danger.

Niveau de dangerosité Signification
DANGER	Le non respect de la consigne d'vertis- sement provoque la mort ou des ble-sures graves.
AVERTISSEMENT	Le non respect de la consigne d'vertis- sement peut provoquer la mort ou des blessures graves.
PRUDENCE	Le non respect de la consigne d'vertis- sement peut provoquer des blessures lé-gères.
ATTENTION !	Le non respect de la consigne d'vertis- sement peut provoquer des dégàts maté- riers.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
!	Consigne d'advertissement générale
	Danger engendré par la tension élec-trique
	Risque d'explosion
	Risque de blessures par coupure

A propos de ce document

Symbole de danger Signification
	Risque de blessures par écrasement
	Danger engendré par des surfaces très chaudes
	Danger engendré par un champ magnétique puissant
	Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'advertissement

Les consignes d'advertisement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'advertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommé.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
i	Caracterisation d'une astuce particulière (texte et/ou graphique)
j	Caracterisation d'une astuce simple (texte seul)
k	Caracterisation d'un lien vers une vente
l	Caracterisation d'outils nécessaires
m	Caracterisation de conditions nécessaires
n	Caracterisation d'une condition (si..., alors...)
o	Caracterisation d'un résultat
Start Caracterisation d'une touche ou surface de commande
[00123456] Caracterisation d'une référence de piece
Statut Caracterisation d'un texte affché / fenetre (sur l'afficheur)

Tableau 3: Symboles généaux

Sécurité

2.1 Consignes de sécurité generales

2.1.1 Tous les apparèils electroménagers

Risque d'electrocution en raison de pieces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entrainer une décharge électricie!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Àprou la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiées nationales.

Risque de blessures par coupure sur des bords tranchants!

Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

• Porter des chaussures de protection.
• Sécuriser les composants lourds contre le risque de chute.
• Ne pas coller les pieces du chassis sur les composants mobiles.

Risque lie à la sécurité / fonction de l'appareil!

Utiliser uniquement des pieces detachees d'origine.

Risque d'endommagement des composants sensibles aux décharges electrostatiques!

• Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Outil auxiliaire [15000155]	Cale de montage pour démon-ter les pieces en plastique
Tournevis Torx T20 avec perçage [00340764]	100 mm , pour les vis avec la tige de sécurité
Clé dynamomé-trique [15000441]	Clé dynamométrique 20 - 100 Nm
Tournevis plat [00340854]	Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC
Tournevis plat [00340855]	Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC
Pince à bec fin, an-guilaire [00341269]	Longueur 200 mm
Pince coupante [00342182]	Longueur: 200 mm

Désignation Détails Images
Clé mixte [00340811]	Taille de la clé 10°mm, M6
Combination wrench [00340814]	Taille de la clé 13°mm, M8
Clé mixte [00340817]	Taille de la clé 17 mm, M10
Clé mixte [15000459]	Taille de la clé 16°mm, M10

Réparation

4.1 Changer le bandeau de commande

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a ete retire.

4.1.1 Retrait du bandeau de commande

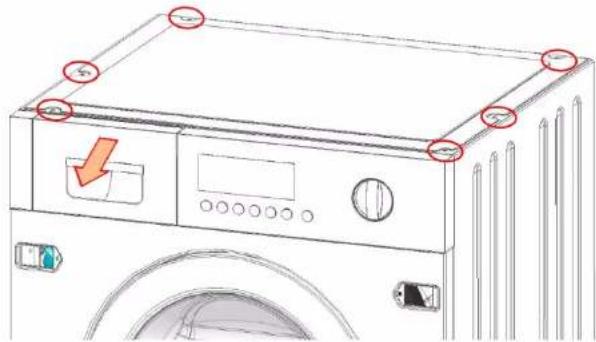

1. 1. Retirer le bac a produits.
2. Retirer les vis sur la surface de travail métallique et cette dernière.

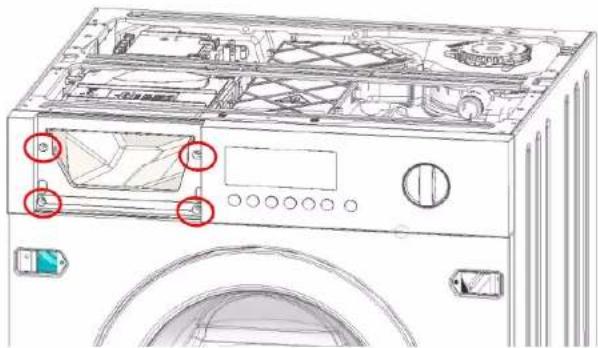

1. Retirer les vis du bandeau de commande (1-2-3-4).

Réparation

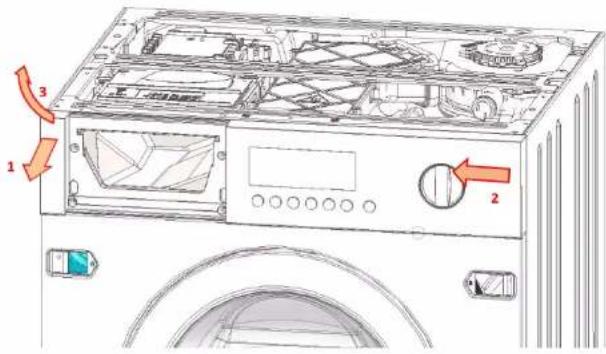

3.1. Saisir le bandeau de commande par les cots gauche et droit avec les deux mains.

1. Tinerlegement sur le cote gauche du bandeau de commande (1).
2. Pousser légarement le bandeau de commande vers la gauche (2).
3. Soulever le bandeau de commande vers l'avant, puis vers le haut (3).

4.1.2 Montage du bandeau de commande

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.2 Changer le couvercle de base

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

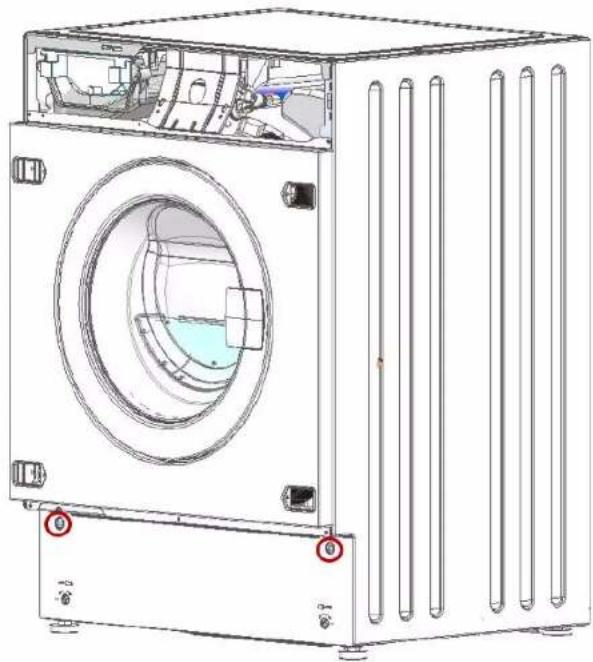

4.2.1 Retirer le couvercle de base

1. Retirer les vis.

1. Retirer le couvercle de base en faisant pivoter la base vers le bas.

4.2.2 Montage du couvercle de base

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Changer le panneau de façade

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac a produits retire.
Le bandeau de commande a eté retire.
Porte a ete retiree.
Joint de porte a eté retire.
Le couvercle de base a ete retire.

4.3.1 Retirer le panneau d

A PRUDENCE

Bords tranchants du boitier!

Risque de coupures!

Porter des gants de protection.

1.

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches!
Blessures dues à des pièces qui chutent.
Securiser les composants contre le risque de chute.

ATTENTION!

Risque de pieces qui chutent en raison de vis trop laches!

Dommages à autres parties de l'appareil ou à la propriété du client,
ex. au plancher.
- Sécuriser les composants contre le risque de chute.

Retirer les vis dans l'ordre suivant (1-2-3-4-5-6-7).

1. Retirer le panneau de façade.

4.3.2 Monter le panneau de facade

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Changer la porte

Pre-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

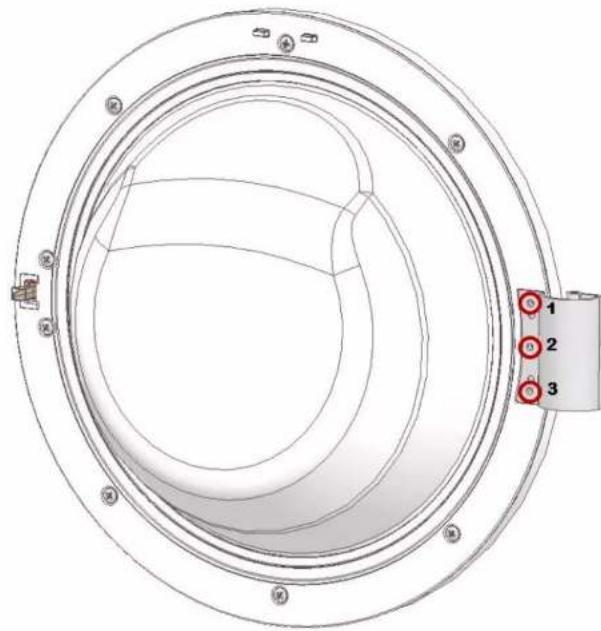

4.4.1 Retirer la porte

Retirer trois vis.

4.4.2 Monter la porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Changer le joint de porte

PRUDENCE

Bords tranchants du boitier! Risque de coupures!

Porter des gants de protection.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches ! Blessures dues à des pièces qui chutent.

• Securiser les composants contre le risque de chute.

ATTENTION

Risque de pièces qui chutent en raison de vis trop lâches ! Dommages à d'autres parties de l'appareil ou à la propriété du ex. au plancher.

• Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.5.1 Retirer le joint de porte

PRUDENCE

Risque de pieces qui chutent en raison de vis trop laches ! Blessures dues à des pieces qui chutent.

• Sécuriser les composants contre le risque de chute.

ATTENTION

Risque de pieces qui chutent en raison de vis trop laches! Dommages a d'autres parties de I'appareil ou la propriete du client, p. ex. au plancher. Securiser les composants contre le risque de chute.

1. Retirer le bac a produits.
2. Retirer le bandeau de commande (deux vis à droite et quatre vis dans la zone du distributeur).

3. Retirer la porte.

4. Retirer le couvercle de base.

5.

ATTENTIONI

La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.

• Remplacer le collier de serrage uniquement avec des outils en plastique.

Retirer le collier de serrage de la manchette sur le bandeau de commande avec un outil en plastique.

1. Retirer le panneau de facade.

Réparation

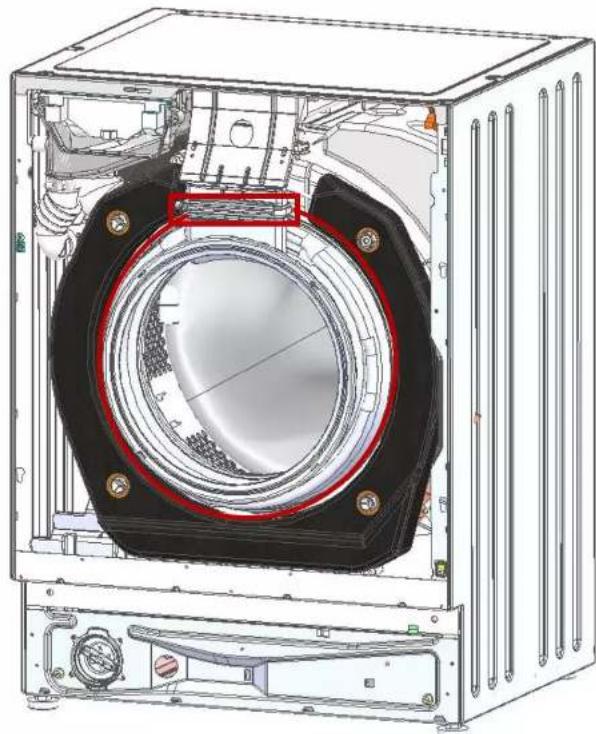

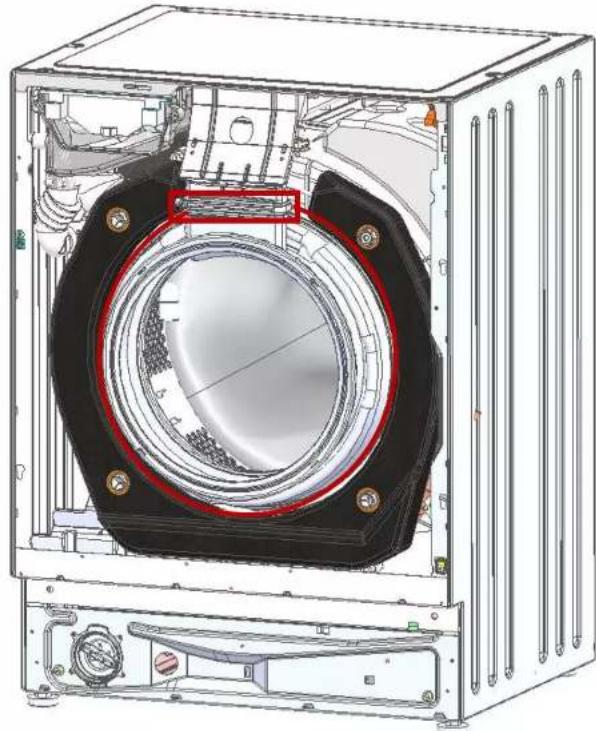

1. Retirer le raccordement de la manchette avec le tunnel secheur.

1. Retirer l'anneau de fixation de la manchette de la cuve en plastique (cle à douilles de 7 mm).
2. Retirer la manchette.

2021-09-29_8001214502 Copyright par BSH Hausgeräte GmbH Pages 125 à 337

4.5.2 Monter le joint de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

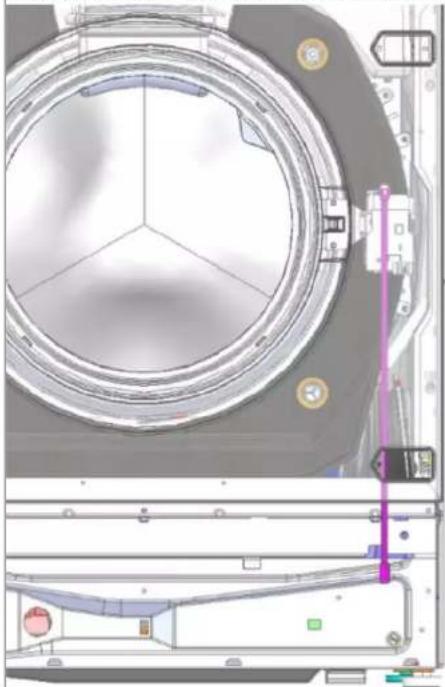

4.6 Echange de la fermetre de porte

Pre-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

4.6.1 Retrait de la fermetre de porte

1. Ouvrir la porte de façade.

2.

ATTENTION!

La surface de l'appareil peut etre rayee par l'utilisation d'outils inadecquats.

Utiliser uniquement des outils en plastique.

Retirer le dessort et repousser le joint.

1. Retirer les vis sur la fermetre de porte.
2. Défaire la fermetre de porte.
3. Retirer la ligne d'ouverture en la soulevant du guide.
4. Debrancher le connecteur de cable.

4.6.2 Monter la fermeture de porte

La fermetre de porte doit etre dans laonne position pour garantir la fonction d'ouverture d'urgence de la portede l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Changer la charnière de porte

A PRUDENCE

Ouvrir la zone de charnière!

crasement/coincement des doigts

Ne pas insérer les doigts dans la zone de la chamiere.

Porter des gants de protection.

Pré-requils:

Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Panneau du meuble a eté retire.
Bac à produits retire.
Le bandeau de commande a ete retire.
Porte a eté retiree.
Joint de porte a eté retire.
Panneau de façade a été retire.

4.7.1 Retirer la charnière de porte

1. Retirer deux vis.

2. Retirer la charniere de la porte.

4.7.2 Monter la charniere de porte

Le montage s'effectue dans l'ordre chronologique inverse.

4.6.1 Aopipoeon aopaleic npotp

4.5 A gumitomités cseréje 166

4.5.1 A gumitomites eltavolitasa 166
4.5.2 Gumitomités felhelyezese 167

4.5 Durtiju blives nomaina

ESIET PIESARDZIGI

Asas korpusa malasi

Griezumu traumas

Valkajiet aizsargcimdus.

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valigas skruves!

Citu ierices detalu bojajumi vai bojajumi, kas rodas klienma jas, piem.

apakspuse.

Nostipriniet detalu, lai tnenokristu.

Prasiba:

Iericei ir jabut atvienotai no stravas padeves.
Iericeirjabutatvienotainoudenspadeves.

4.5.1 Durtu blives nonemsana

ESIET PIESARDZIGI

Kritosu detalu risks, ko izraisa valigas skruves!

Kritosu detalu izraisitas traumas.

Nostipriniet detalu, lai tnenokristu.

UZMANIBU!

Kritosu detalu risks, ko izraisa valtgas skruves!

Citu ierices detalu bojajumi vai bojajumi, kas rodas klaenta majas, piem.

apakspuse.

Nostipriniet detalu, lai tnenokristu.

1. Iznemiet mazgāsanas lIDzekla atvilktni.
2. Nonemiet vadlbas paneli (divas skruves labaja puse un cetras skruves mazgasa-nas lidzekla zona).
3. Nonemiet durvis.

4. Nonemiet pamatnes yaku.

5

UZMANIBUI

Bojatu virsmu risks!

Lietojot neatabilstosus instrumentus, ierices virsmai var rasties

skrapejumi

• Izmantoijet tikai plastmasas instrumentus, lai nomainitu sprie

gotaja gredzenu

Ar plastmasas instrumentu nonemiet spiregotajgredzenu no prieksejpanela blvslaga.

1. Nongemiet prieksejo paneli.

Remonts

1. Atvienojiet blvslega savienojumu ar zavetaja tuneli.

1. Nonemiet plastmasas tvertnes blivslega fiksacijas gredzenu (7 mm arejagalatslega)
2. Nonemiet blvslegu.
