MODE D'EMPLOI V6540X2GB NEFF
Conseils de réparation - Lave-linge
i A propos de ce document.... 115
1.1 Informations importantes.... 115 1.1.1 Objectif.... 115
1.2 Explication des symboles.... 115
1.2.1 Niveaux de risque 115
1.2.2 Symboles de danger 115
1.2.3 Structure des indications d'avertissement 116
1.2.4 Symboles généraux 116
Sécurité.... 117
2.1 Consignes de sécurité générales.... 117
2.1.1 Tous les appareils électroménagers.... 117
Outils et aides....118
Réparation 119
4.1 Changer le bandeau de commande 119
4.1.1 Retrait du bandeau de commande 119
4.1.2 Montage du bandeau de commande 120
4.2 Changer le couvercle de base 121
4.2.1 Retirer le couvercle de base 121
4.2.2 Montage du couvercle de base 121
4.3 Changer le panneau de façade....122
4.3.1 Retirer le panneau de façade.... 122
4.3.2 Monter le panneau de façade 122
4.4 Changer la porte.... 123
4.4.1 Retirer la porte.... 123
4.4.2 Monter la porte 123
4.5 Changer le joint de porte.... 124
4.5.1 Retirer le joint de porte 124
4.5.2 Monter le joint de porte.... 125
4.6 Echange de la fermeture de porte.... 126
4.6.1 Retrait de la fermeture de porte 126
4.6.2 Monter la fermeture de porte.... 126
4.7 Changer la charnière de porte 127
4.7.1 Retirer la charnière de porte 127
4.7.2 Monter la charnière de porte.... 127
i A propos de ce document
1.1 Informations importantes
1.1.1 Objectif
Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).
Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.
Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.
1.2 Explication des symboles
1.2.1 Niveaux de risque
Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.
| Niveau de dangerosité Signification | |
| ⚠️ DANGER | Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves. |
| ⚠️ AVERTISSEMENT | Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves. |
| ⚠️ PRUDENCE | Le non respect de la consigne d'avertissement peut provoquer des blessures légères. |
| ATTENTION ! | Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels. |
Tableau 1: Niveaux de risque
1.2.2 Symboles de danger
Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.
Ce document utilise les symboles de danger suivants:
| Symbole de danger Signification | |
| Consigne d'avertissement générale | |
| Danger engendré par la tension électrique | |
| Risque d'explosion | |
| Risque de blessures par coupure | |
i A propos de ce document
| Symbole de danger Signification | ||
![]() | Risque de blessures par écrasement | |
![]() | Danger engendré par des surfaces très chaudes | |
![]() | Danger engendré par un champ magnétique puissant | |
![]() | Danger engendré par un rayonnement non ionisant | |
Tableau 2: Symboles de danger
1.2.3 Structure des indications d'avertissement
Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.


L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.


1.2.4 Symboles généraux
Ce document utilise les symboles généraux suivants:
| Symbole général Signification | |
| Caractérisation d'une astuce particulière (texte et/ou graphique) | |
| Caractérisation d'une astuce simple (texte seul) | |
| Caractérisation d'un lien vers une vidéo | |
| Caractérisation d'outils nécessaires | |
| Caractérisation de conditions nécessaires | |
| Caractérisation d'une condition (si... , alors ...) | |
| Caractérisation d'un résultat | |
| Start Caractérisation d'une touche ou surface de commande | |
| [00123456] Caractérisation d'une référence de pièce | |
| Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) | |
| Symbole général Signification | |
| Caractérisation d'une astuce particulière (texte et/ou graphique) | |
| Caractérisation d'une astuce simple (texte seul) | |
| Caractérisation d'un lien vers une vidéo | |
| Caractérisation d'outils nécessaires | |
| Caractérisation de conditions nécessaires | |
| Caractérisation d'une condition (si... , alors ...) | |
| Caractérisation d'un résultat | |
| Start Caractérisation d'une touche ou surface de commande | |
| [00123456] Caractérisation d'une référence de pièce | |
| Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur) | |
Tableau 3: Symboles généraux
Sécurité
2.1 Consignes de sécurité générales
2.1.1 Tous les appareils électroménagers
Risque d'électrocution en raison de pièces sous tension!
- Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
- Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.
Risque de blessures par coupure sur des bords tranchants!
■ Porter des gants de protection.
Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles
■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.
Risque lié à la sécurité / fonction de l'appareil!
■ Utiliser uniquement des pièces détachées d'origine.
Risque d'endommagement des composants sensibles aux décharges électrostatiques!
■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides
| Désignation Détails Images | ||
| Outil auxiliaire[15000155] | Cale de montage pour démon-ter les pièces en plastique | ![]() |
| Tournevis Torx T20 avec perçage[00340764] | 100 mm , pour les vis avec la tige de sécurité | ![]() |
| Clé dynamomé-trique[15000441] | Clé dynamométrique 20 - 100 Nm | |
| Tournevis plat[00340854] | Lame 3.5 mm x 0.6 mm x 100 mm, Isolation de protection 1000 V AC | ![]() ![]() |
| Tournevis plat[00340855] | Lame 5.5 mm x 1.0 mm x 125 mm, isolation de protection 1000 V AC | |
| Pince à bec fin, an-gulaire[00341269] | Longueur 200 mm | ![]() |
| Pince coupante[00342182] | Longueur: 200 mm | ![]() |
| Désignation Détails Images | ||
| Clé mixte[00340811] | Taille de la clé 10°mm, M6 | ![]() |
| Combination wrench[00340814] | Taille de la clé 13°mm, M8 | ![]() |
| Clé mixte[00340817] | Taille de la clé 17 mm, M10 | ![]() |
| Clé mixte[15000459] | Taille de la clé 16°mm, M10 | ![]() |

Réparation
4.1 Changer le bandeau de commande


Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
√ Panneau du meuble a été retiré.
4.1.1 Retrait du bandeau de commande
-

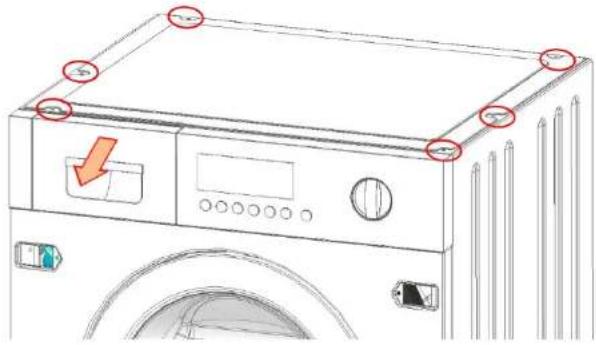

- Retirer le bac à produits.
- Retirer les vis sur la surface de travail métallique et cette dernière.

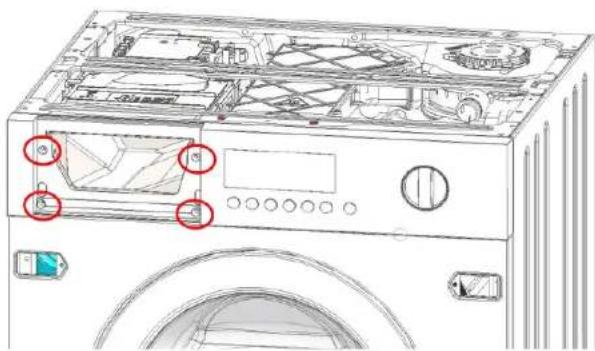

- Retirer les vis du bandeau de commande (1-2-3-4).

-

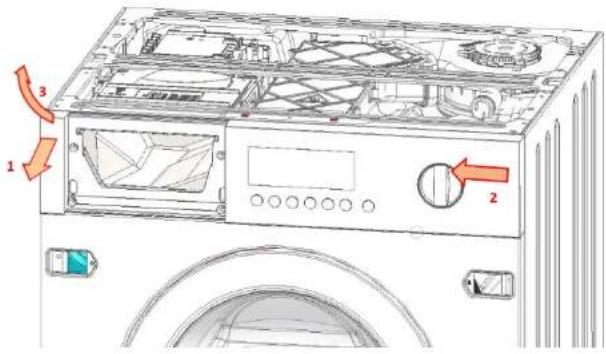

- Saisir le bandeau de commande par les côtés gauche et droit avec les deux mains.
-
Tirer légèrement sur le côté gauche du bandeau de commande (1).
- Pousser légèrement le bandeau de commande vers la gauche (2).
- Soulever le bandeau de commande vers l'avant, puis vers le haut (3).

4.1.2 Montage du bandeau de commande
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.2 Changer le couvercle de base
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

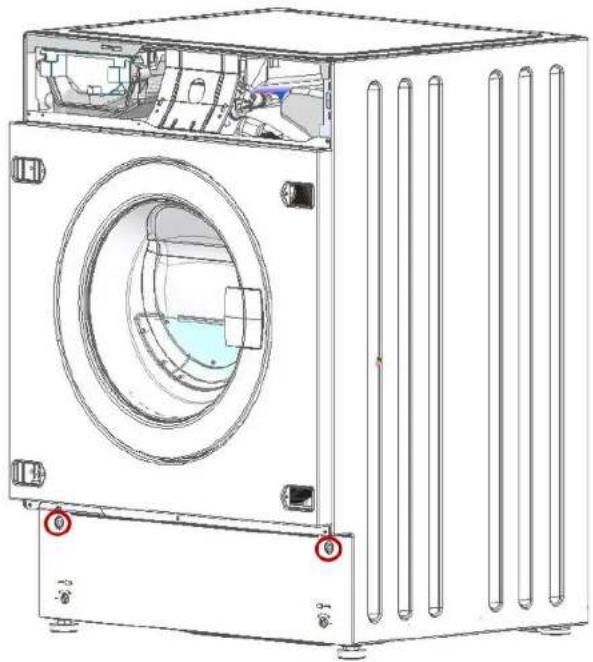

4.2.1 Retirer le couvercle de base
- Retirer les vis.

- Retirer le couvercle de base en faisant pivoter la base vers le bas.
4.2.2 Montage du couvercle de base
Le montage s'effectue dans l'ordre chronologique inverse.
2021-09-29_8001214502 Copyright par BSH Hausgeräte GmbH Pages 121 à 337

Réparation
4.3 Changer le panneau de façade
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
Bac à produits retiré.
Le bandeau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
Le couvercle de base a été retiré.
4.3.1 Retirer le panneau de façade


PRUDENCE
Bords tranchants du boîtier !
Risque de coupures!
Porter des gants de protection.
1.


PRUDENCE
Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!
Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.
Retirer les vis dans l'ordre suivant (1-2-3-4-5-6-7).

- Retirer le panneau de façade.
4.3.2 Monter le panneau de façade
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.4 Changer la porte
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

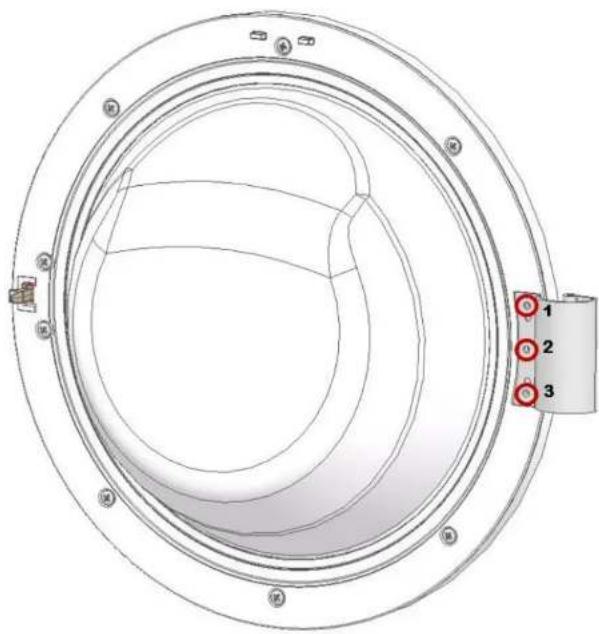

4.4.1 Retirer la porte
▶ Retirer trois vis.

4.4.2 Monter la porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.5 Changer le joint de porte


PRUDENCE
Bords tranchants du boîtier !
Risque de coupures!
▶ Porter des gants de protection.


PRUDENCE
Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!
Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
4.5.1 Retirer le joint de porte


PRUDENCE
Risque de pièces qui chutent en raison de vis trop lâches !
Blessures dues à des pièces qui chutent.
- Sécuriser les composants contre le risque de chute.

ATTENTION!
Risque de pièces qui chutent en raison de vis trop lâches !
Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.
- Sécuriser les composants contre le risque de chute.
- Retirer le bac à produits.
- Retirer le bandeau de commande (deux vis à droite et quatre vis dans la zone du distributeur).
-
Retirer la porte.
-
Retirer le couvercle de base.
5.

ATTENTION!
Risque de dommage superficiel !
La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.
Remplacer le collier de serrage uniquement avec des outils en plastique.
Retirer le collier de serrage de la manchette sur le bandeau de commande avec un outil en plastique.
- Retirer le panneau de façade.

Réparation

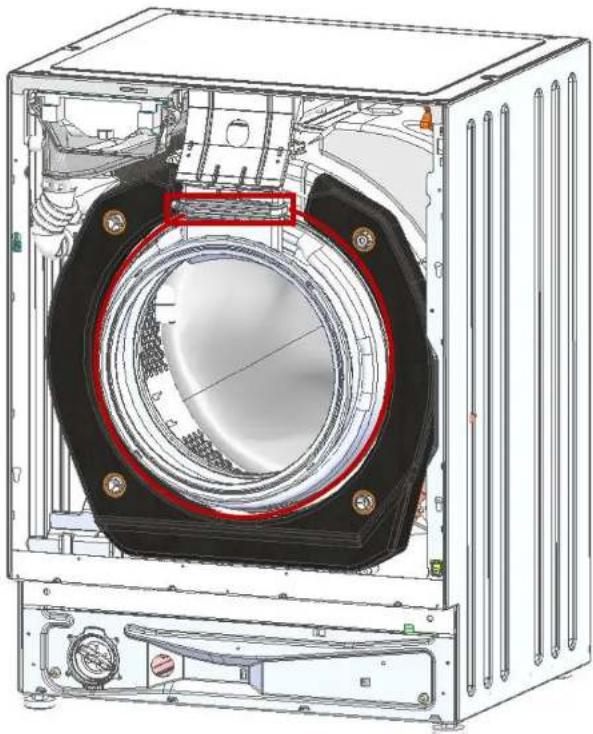

- Retirer le raccordement de la manchette avec le tunnel sécheur.

- Retirer l'anneau de fixation de la manchette de la cuve en plastique (clé à douilles de 7 mm).
- Retirer la manchette.
4.5.2 Monter le joint de porte
Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.6 Echange de la fermeture de porte
Pré-requis:
Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.

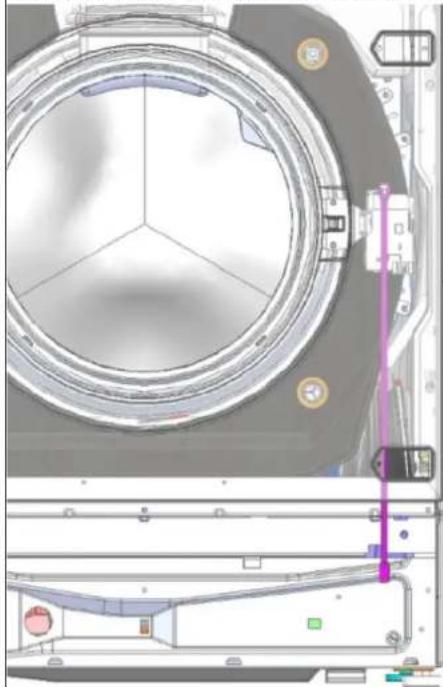

4.6.1 Retrait de la fermeture de porte
- Ouvrir la porte de façade.
2.

ATTENTION!
Risque de dommage superficiel !
La surface de l'appareil peut être rayée par l'utilisation d'outils inadéquats.
▶ Utiliser uniquement des outils en plastique.
Retirer le ressort et repousser le joint.
- Retirer les vis sur la fermeture de porte.
- Défaire la fermeture de porte.
- Retirer la ligne d'ouverture en la soulevant du guide.
- Débrancher le connecteur de câble.
4.6.2 Monter la fermeture de porte
La fermeture de porte doit être dans la bonne position pour garantir la fonction d'ouverture d'urgence de la porte de l'appareil.

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation
4.7 Changer la charnière de porte


Pré-requis:
√ Appareil n'est pas sous tension.
L'appareil n'est pas connecté à une alimentation en eau.
√ Panneau du meuble a été retiré.
Bac à produits retiré.
Le bandeau de commande a été retiré.
Porte a été retirée.
√ Joint de porte a été retiré.
√ Panneau de façade a été retiré.
4.7.1 Retirer la charnière de porte
-
Retirer deux vis.
-
Retirer la charnière de la porte.

4.7.2 Monter la charnière de porte
Le montage s'effectue dans l'ordre chronologique inverse.
