INSTRUKCJA OBSŁUGI V6540X2GB NEFF

Wskazówki naprawy - Pralka

Informacje dotyczące dokumentu 227

1.1 Ważne informacje....227

1.1.1 Cel dokumentu 227

1.2 Objąśnienie symboli ostrzegawczych.... 227

1.2.1 Oznaczenie poziomów niebezpieczeństwa 227

1.2.2 Symbole ostrzegawcze 227

1.2.3 Budowa ostrzeżeń 228

1.2.4 Ogólne symbole.... 228

Bezpieczeństwo.... 229

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 229

2.1.1 Wszystkie sprzęty gospodarstwa domowego 229

Narzędzia i pomoce techniczne 230

Naprawy....231

4.1 Wymiana panelu obsługowego....231

4.1.1 Demontaż panelu obsługowego 231

4.1.2 Montaż panelu obsługowego 232

4.2 Wymiana pokrywy dolnej 233

4.2.1 Demontaż pokrywy dolnej.... 233

4.2.2 Montaż pokrywy dolnej 233

4.3 Wymiana ściany przedniej....234

4.3.1 Demontaż ściany przedniej.... 234

4.3.2 Montaż ściany przedniej 234

4.4 Wymiana drzwi....235

4.4.1 Demontaż drzwi 235

4.4.2 Montaż drzwi 235

4.5 Wymiana uszczelki drzwi 236

4.5.1 Demontaż uszczelki drzwi 236

4.5.2 Montaż uszczelki drzwi.... 237

4.6 Wymiana blokady drzwi 238

4.6.1 Demontaż blokady drzwi....238

4.6.2 Montaż blokady drzwi.... 238

4.7 Wymiana zawiasu drzwi....239

4.7.1 Demontaż zawiasu drzwi....239

4.7.2 Montaż zawiasu drzwi 239

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[5042]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[6041]		Identyfikacja prostej wskazówki (tylko tekst)
[6042]		Identyfikacja linku do pliku wideo
[6043]		Identyfikacja narzędzi
[7043]		Identyfikacja wstępnych warunków
[8044]		Identyfikacja warunku (jeżeli)
[9045]		Identyfikacja rezultatu
Start Identyfikacja przycisku
[00123456] Identyfikacja numeru materiału
Status Identyfikacja wyświetlanego tekstu /		komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
■ Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Narzędzie pomocnicze[15000155]	Narzędzie do poluzowania plastikowych części
Śrubokręt typu Torx T20 z gniazdem [00340764]	100 mm, do wkrętów z trzpie-niem zabezpieczającym
Klucz dynamome-tryczny[15000441]	Klucz dynamometryczny 20 - 100 Nm
Śrubokręt z koń-cówką płaską [00340854]	Końcówka 3,5 mm x 0,6 mm x 100 mm, izolacja ochronna 1000 V AC
Śrubokręt z koń-cówką płaską [00340855]	Końcówka 5,5 mm x 1,0 mm x 125 mm, izolacja ochronna 1000 V AC
Szczypce wydłużo-ne, wygięte [00341269]	Długość 200 mm
Szczypce z nożami bocznymi [00342182]	Długość: 200 mm

Przeznaczenie Detale Zdjęcia
Klucz płasko-oczkowy[00340811]	Rozmiar klucza 10°mm, M6
Combination wrench[00340814]	Rozmiar klucza 13°mm, M8
Klucz płasko-oczkowy[00340817]	Rozmiar klucza 17 mm, M10
Klucz płasko-oczkowy[15000459]	Rozmiar klucza 16°mm, M10

Naprawy

4.1 Wymiana panelu obsługowego

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
√ Panel meblowy został zdemontowany.

4.1.1 Demontaż panelu obsługowego

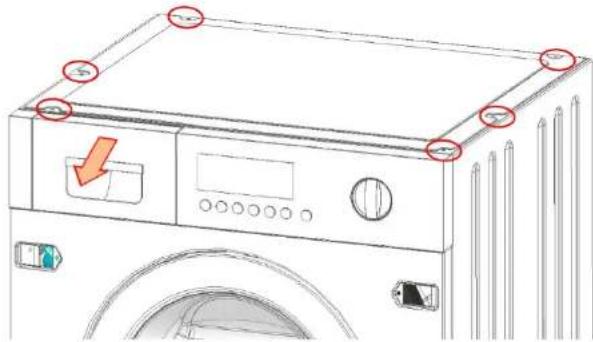

1. 1. Wyjąć szufladę na detergent.
2. Wykręcić śruby z górnej pokrywy i zdemontuj ją.

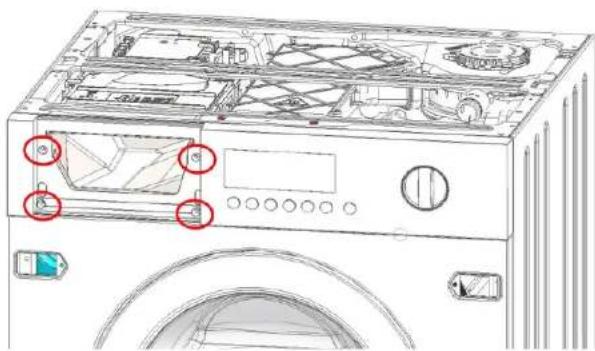

1. Wykręcić śruby panelu obsługowego (1-2-3-4).

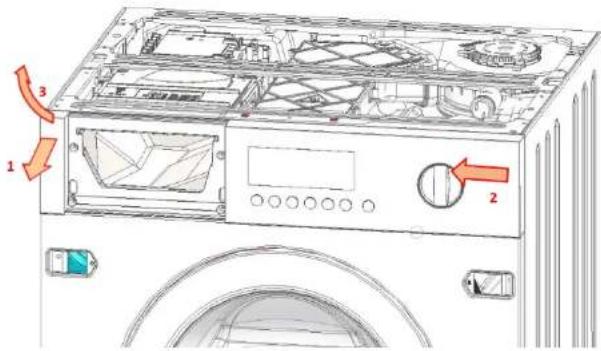

1. 1. Chwycic panel obslugowy rękami z lewej i prawej strony.

2. Lekko wyciągnąć panel obsługowy z lewej strony (1).

3. Lekko popchnąć panel obsługowy w lewo (2).
4. Zdemontować panel obsługowy, pociągając go do przodu a następnie do góry (3).

4.1.2 Montaż panelu obsługowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.2 Wymiana pokrywy dolnej

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.2.1 Demontaż pokrywy dolnej

1. Odkręcić śruby.

1. Zdjąć pokrywę dolną przez pochylenie jej do dołu.

4.2.2 Montaż pokrywy dolnej

▶ Montaż w odwrotnej kolejności.

4.3 Wymiana ściany przedniej

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
Dozownik detergentu został wyjęty.
√ Panel obsługowy został zdemontowany.
Drzwi zostały zdemontowane.
Została wyjęta uszczelka drzwiczek.
Pokrywa dolna została zdemontowana.

4.3.1 Demontaż ściany przedniej

WAŻNE

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

1.

WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Wykręcić śruby w podanej kolejności (1-2-3-4-5-6-7).

1. Zdjać panel przedni.

4.3.2 Montaż ściany przedniej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana drzwi

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.4.1 Demontaż drzwi

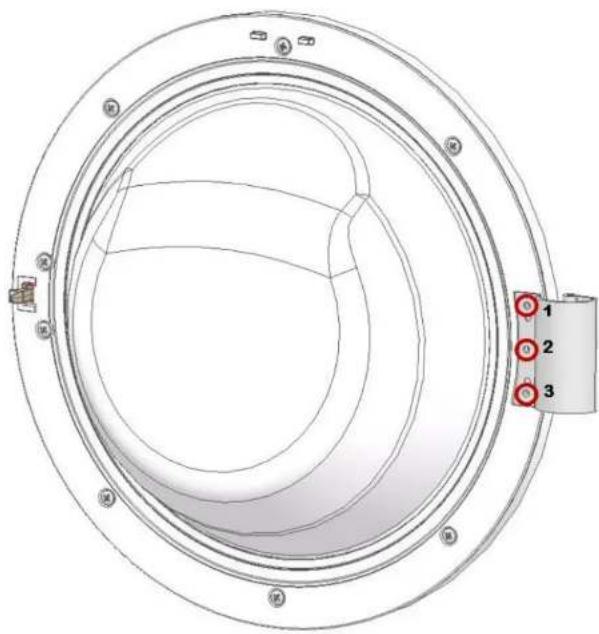

Wykręcić trzy śruby.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana uszczelki drzwi

Ostre krawędzie obudowy!

Rany cięte

Zawsze używaj rękawic ochronnych.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.5.1 Demontaż uszczelki drzwi

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części.

Zabezpieczyć część przed spadnięciem.

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

- Zabezpieczyć część przed spadnięciem.

1. Wyjąć szufladę na detergent.
2. Wyjąć panel obsługowy (dwie śruby po prawej stronie i cztery śruby w strefie do-zownika).

3. Wyjąć drzwiczki.

4. Zdjąć pokrywę dolną.

5.

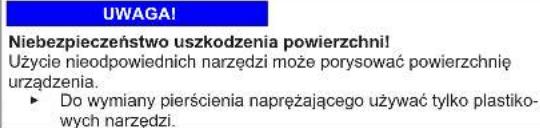

UWAGAI Niebezpieczenstwo uszkodzenia powierzchni! Użycie nieodpowiednich narȩźdi może porysować powierzchnię urȩźdzenia. ► Do wymiany pierścienia naprȩżajacego uzywać tlyko plastiko- wych narȩźdi.

Wyjąć pierścień napreżający z kołnierza, używając plastikowego narzędzia.

1. Zdjąć panel przedni.

Naprawy

1. Zwolnić łącznik kołnierza z kanałem suszarki.

1. Zdjąć pierścień mocujący uszczelki na plastikowej rurze (klucz nasadowy 7 mm)
2. Wyjąć kołnierz.

4.5.2 Montaż uszczelki drzwi

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana blokady drzwi

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.

4.6.1 Demontaż blokady drzwi

1. Otworzyć drzwiczki przednie.

2.

UWAGA!

Niebezpieczeństwo uszkodzenia powierzchni! Użycie nieodpowiednich narzędzi może porysować powierzchnię urządzenia. ▶ Używać tylko plastikowych narzędzi.

Wyjąć sprężynę i wypchnąć uszczelkę.

1. Wykręcić śruby blokady drzwiczek.
2. Zwolnić blokadę drzwi.
3. Wyjąć linkę otwierającą do góry z prowadnicy.
4. Odłączyć złącze kabla.

4.6.2 Montaż blokady drzwi

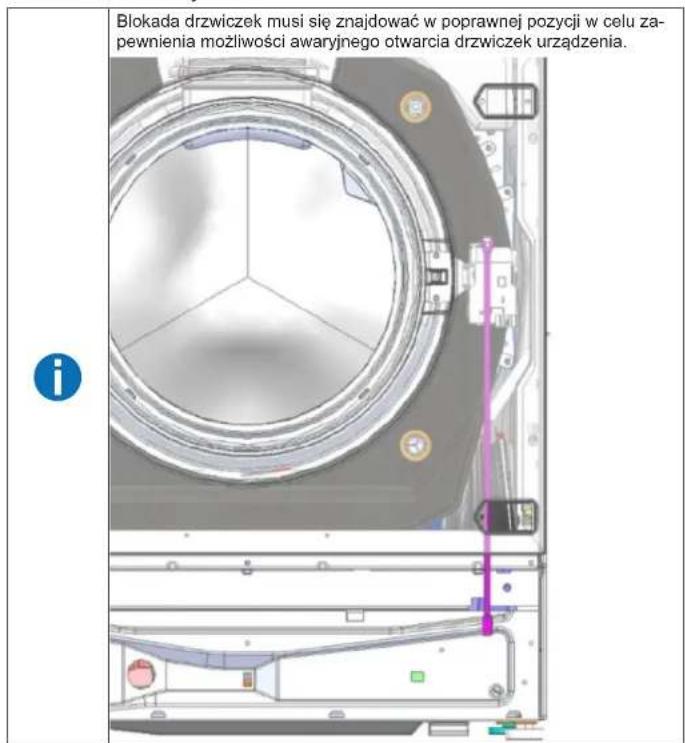

Blokada drzwiczek musi się znajdować w poprawnej pozycji w celu za- pewnienia możliwości awaryjnego otwarcia drzwiczek urządzenia.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana zawiasu drzwi

Warunek:

Urządzenie odłączone od źródła zasilania.
Urządzenie jest odłączone od źródła wody.
√ Panel meblowy został zdemontowany.
Dozownik detergentu został wyjęty.
√ Panel obsługowy został zdemontowany.
Drzwi zostały zdemontowane.
Została wyjęta uszczelka drzwiczek.
Ściana przednia została zdemontowana.

4.7.1 Demontaż zawiasu drzwi

1. Wykręcić dwie śruby.

2. Wyjąć zawias drzwiczek.

4.7.2 Montaż zawiasu drzwi

▶ Montaż w odwrotnej kolejności.
