BEDIENUNGSANLEITUNG V6540X2GB NEFF
4.7.2 Deurscharnier monteren
2021-09-29_8001214502 Autoriöigus: BSH Hausgeräte GmbH Lk 88 alates 337
Reparatur Hinweise - Waschmaschine
Zu diesem Dokument.... 129
1.1 Wichtige Hinweise: 129
1.1.1 Zweck 129
1.2 Zeichenerklärung.... 129
1.2.1 Gefahrenstufen.... 129
1.2.2 Gefahrensymbole 129
1.2.3 Struktur der Warnhinweise.... 130
1.2.4 Allgemeine Symbole 130
Sicherheit....131
2.1 Allgemeine Sicherheitshinweise 131
2.1.1 Alle Hausgeräte 131
Werkzeuge und Hilfsmittel.... 132
Instandsetzen 133
4.1 Bedienblende tauschen.... 133
4.1.1 Bedienblende demontieren.... 133
4.1.2 Bedienblende montieren.... 134
4.2 Austauschen der Sockelabdeckung 135
4.2.1 Ausbauen der Sockelabdeckung.... 138
4.2.2 Einbauen der Sockelabdeckung 135
4.3 Austauschen der Frontblende.... 136
4.3.1 Ausbauen der Frontblende 136
4.3.2 Einbauen der Frontblende 136
4.4 Tür austauschen.... 137
4.4.1 Ausbauen der Tür 137
4.4.2 Einbauen der Tür 137
4.5 Austauschen der Türdichtung.... 138
4.5.1 Ausbauen der Türdichtung.... 138
4.5.2 Einbauen der Türdichtung 139
4.6 Austauschen der Türverriegelung.... 140
4.6.1 Türverriegelung demontieren 14
4.6.2 Türverriegelung montieren.... 140
4.7 Türscharnier austauschen.... 141
4.7.1 Ausbauen des Türscharniers 14
4.7.2 Einbauen des Türscharniers 14
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | ||
![]() | Allgemeiner Warnhinweis | |
![]() | Gefahr durch elektrische Spannung | |
![]() | Gefahr durch Explosion | |
![]() | Gefahr von Schnittverletzungen | |
![]() | Gefahr von Quetschverletzungen | |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | ||
![]() | Gefahr durch heiße Oberflächen | |
![]() | Gefahr durch starkes Magnetfeld | |
![]() | Gefahr durch nicht ionisierende Strahlung | |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR
Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.
▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR
Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps | |
| Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | ||
| Kennzeichnung eines Links zu einer Videoanleitung | ||
| Kennzeichnung erforderlicher Werkzeuge | ||
| Kennzeichnung erforderlicher Voraussetzungen | ||
| Kennzeichnung einer Bedingung (Wenn ..., dann ...) | ||
| Kennzeichnung eines Ergebnisses | ||
| Start Kennzeichnung einer Taste oder Schaltfläche | ||
| [00123456] Kennzeichnung einer Materialnummer | ||
| Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay) | ||
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
- Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
■ Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile
■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
■ Ausschließlich Originalersatzteile verwenden.
Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!
■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details Bilder | ||
| Hilfswerkzeug[15000155] | Montagekeil zum Ausrasten von Plastikteilen | ![]() |
| Schraubendreher Torx T20 mit Boh-rung[00340764] | 100 mm, für Schrauben mit Sicherheitsstift | ![]() |
| Drehmoment-Schlüssel[15000441] | Drehmoment-Schlüssel 20 - 100 Nm | |
| Schlitzschrauben-dreher[00340854] | Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom | ![]() |
| Schlitzschrauben-dreher[00340855] | Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom | ![]() |
| Spitzzange, gebo-gen[00341269] | Länge 200 mm | ![]() |
| Seitenschneider[00342182] | Länge: 200 mm | ![]() |
| Bezeichnung Details Bilder | ||
| Gabel-Ringschlüssel[00340811] | Schlüsselweite 10°mm, M6 | ![]() |
| Combination wrench[00340814] | Schlüsselweite 13°mm, M8 | ![]() |
| Gabel-Ringschlüssel[00340817] | Schlüsselweite 17 mm, M10 | ![]() |
| Gabel-Ringschlüssel[15000459] | Schlüsselweite 16°mm, M10 | ![]() |

Instandsetzen
4.1 Bedienblende tauschen


Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront ist demontiert worden.
4.1.1 Bedienblende demontieren
-

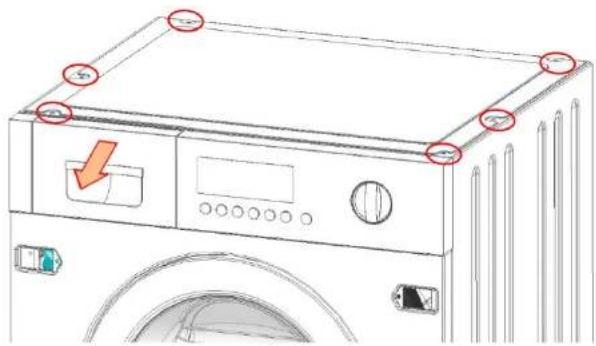

- Die Waschmittelschublade entfernen.
- Die Schrauben an der metallischen Arbeitsplatte und an der Bedienblende entfernen.

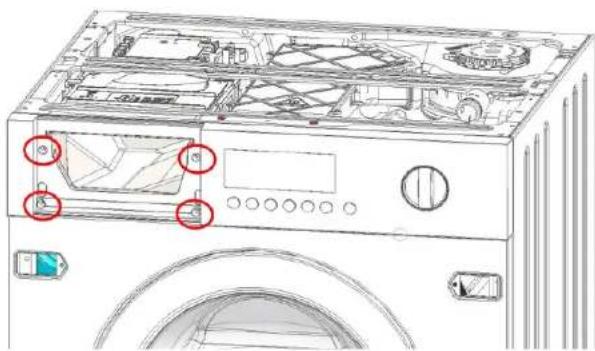

- Die Schrauben (1-2-3-4) an der Bedienblende entfernen.

-
- Die Bedienblende mit beiden Händen an der linken und rechten Seite nehmen.
-

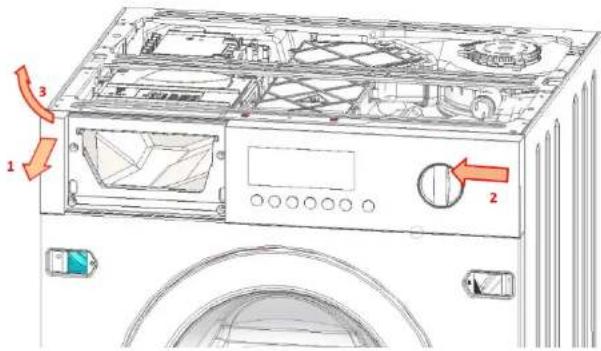

Die Bedienblende an der linken Seite leicht herausziehen (1).
- Die Bedienblende leicht nach links drücken (2)
- Die Bedienblende nach vorne und nach oben ziehen (3).

4.1.2 Bedienblende montieren
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.2 Austauschen der Sockelabdeckung
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

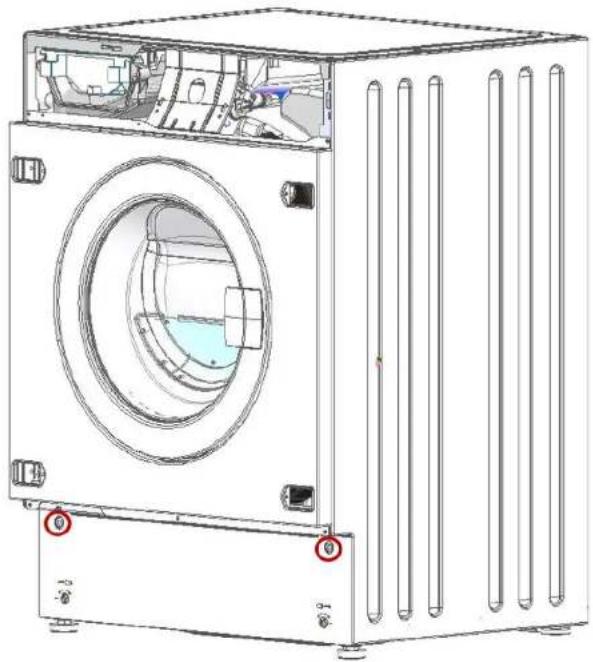

4.2.1 Ausbauen der Sockelabdeckung
- Die Schrauben entfernen.

- Die Sockelabdeckung durch drehen nach unten entfernen.
4.2.2 Einbauen der Sockelabdeckung
Der Einbau erfolgt in umgekehrter Reihenfolge.
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Seite 135 von 337

Instandsetzen
4.3 Austauschen der Frontblende
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Waschmittelschublade ist entfernt worden.
√ Die Bedienblende ist entfernt.
Tür ist ausgebaut.
Türdichtung ist demontiert.
√ Die Sockelabdeckung ist entfernt.
4.3.1 Ausbauen der Frontblende


VORSICHT
Scharfe Gehäusekanten!
Schnittverletzungen
Schutzhandschuhe tragen.
1.


VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichem.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.
▶ Die Komponenten gegen Herunterfallen sichem.
Die Schrauben in der Reihenfolge (1-2-3-4-5-6-7) entfernen.

- Die Frontblende entfernen.
4.3.2 Einbauen der Frontblende
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.4 Tür austauschen
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.

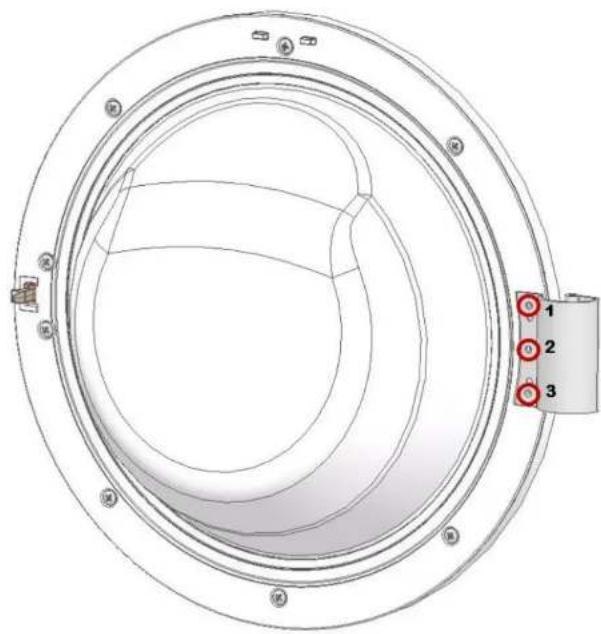

4.4.1 Ausbauen der Tür
▶ Die drei Schrauben entfernen.

4.4.2 Einbauen der Tür
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.5 Austauschen der Türdichtung


VORSICHT
Scharfe Gehäusekanten!
Schnittverletzungen
▶ Schutzhandschuhe tragen.


VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
4.5.1 Ausbauen der Türdichtung


VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
▶ Die Komponenten gegen Herunterfallen sichern.
- Die Waschmittelschublade entfernen.
- Die Bedienblende entfernen (zwei Schrauben an der rechten Seite und vier Schrauben in Nähe der Einspülschale).
- Die Tür entfernen.
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Seite 138 von 337
- Die Sockelabdeckung entfernen.
5.

ACHTUNG
Gefahr von Oberflächenschäden!
Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.
Für den Austausch des Spannrings dürfen ausschließlich Kunststoffwerkzeuge verwendet werden.
Den Spannring mit einem Kunststoffwerkzeug von der Dichtung an der Vorderfront entfernen.
- Die Frontblende entfernen.

Instandsetzen

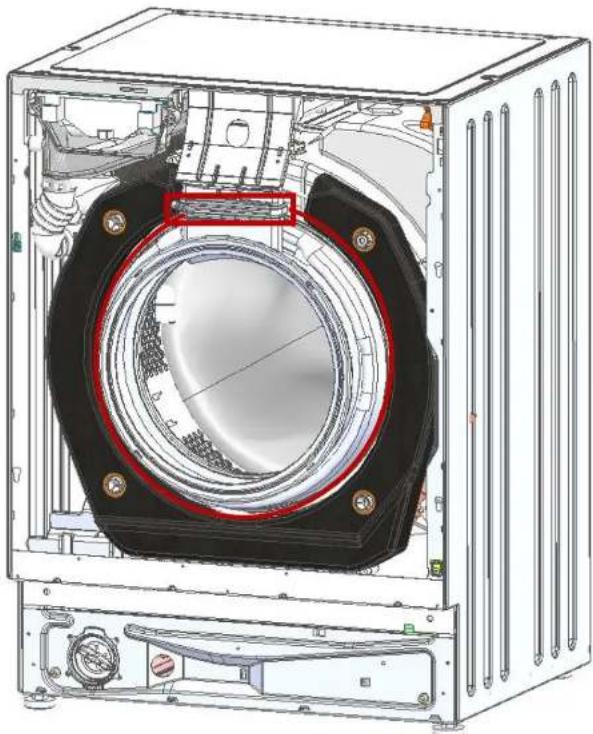

- Die Dichtungsverbindung zum Trocknertunnel lösen.

- Den Befestigungsring der Dichtung an Kunststoffwanne entfernen (7 mm Steckschlüssel).
- Die Dichtung entfernen.
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Seite 139 von 337
4.5.2 Einbauen der Türdichtung
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.6 Austauschen der Türverriegelung
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
4.6.1 Türverriegelung demontieren
- Die vordere Tür öffnen.
2.

ACHTUNG
Gefahr von Oberflächenschäden!
Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.
▶ Ausschließlich Kunststoffwerkzeuge verwenden.
Die Feder entfernen und die Dichtung beiseite schieben.
- Die Schrauben an der Türverriegelung entfernen.
- Die Türverriegelung lösen.
- Die Notentriegelung nach oben aus der Führung entfernen.
- Den Kabelsteckverbinder abziehen.
4.6.2 Türverriegelung montieren


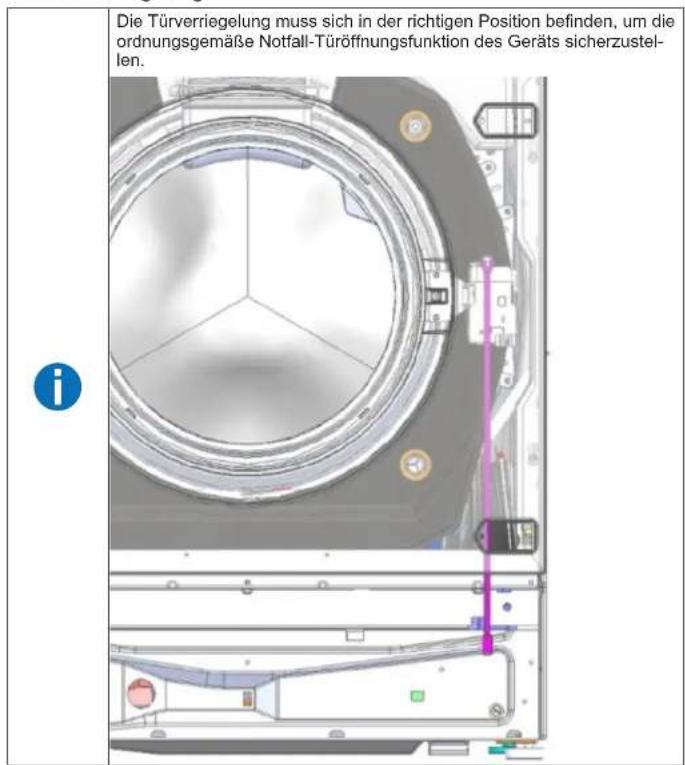

Die Türverriegelung muss sich in der richtigen Position befinden, um die ordnungsgemäße Notfall-Türöffnungsfunktion des Geräts sicherzustellen.Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.7 Türscharnier austauschen


VORSICHT
Offener Scharnierbereich!
Quetschen / Einklemmen der Finger
▶ Nicht in den Scharnierbereich greifen.
▶ Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei.
Das Gerät ist von der Wasserversorgung getrennt.
√ Die Möbelfront ist demontiert worden.
√ Die Waschmittelschublade ist entfernt worden.
√ Die Bedienblende ist entfernt.
Tür ist ausgebaut.
√ Türdichtung ist demontiert.
Das Frontpanel ist entfernt worden.
4.7.1 Ausbauen des Türscharniers
-
Zwei Schrauben entfernen.
-
Türscharnier ausbauen.

4.7.2 Einbauen des Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.
2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal 163 ettöl: 337

Javítás
2021-09-29_8001214502 Copyright: BSH Hausgeräte GmbH Oldal 166 ettöl: 337
2021-09-29_8001214502 Diritti d'autore di BSH Hausgeräte GmbH Pagina 177 di 337
Riparazione
2021-09-29_8001214502 Diritti d'autore di BSH Hausgeräte GmbH Pagina 180 di 337
2021-09-29_8001214502 Diritti d'autore di BSH Hausgeräte GmbH Pagina 181 di 337
2021-09-29_8001214502 Autortiesibas BSH Hausgeräte GmbH Lappuse 191 no 337

Remonts
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona 228 z 337
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona 233 z 337

Naprawy
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Strona 237 z 337
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Página 247 de 337

Reparação
4.3 Substituir o painel frontal
Pré-requisito:
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Página 303 de 337

Reparación
4.3 Sustituir el panel frontal
Requisito:
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Página 307 de 337
2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Sayfa 326 / 337
