NÁVOD NA OBSLUHU V6540X2GB NEFF

4.2.2 Montáž krytu základny 37

4.2.2 Montáž krytu základny

1.1 Dôležité informácie 269

1.1.1 Účel 269

1.2 Vysvetlenie symbolov 269

1.2.1 Úrovne nebezpečenstva.... 269

1.2.2 Symboly označujúce riziká 269

1.2.3 Štruktúra varovaní 270

Nástroje a pomôcky 272

Oprava....273

4.2 Výmena krytu základne 275

4.2.1 Odoberanie krytu základne 275

4.2.2 Montáž krytu základne 275

4.3.1 Odstránenie čelného panela 276

4.4 Výmena dverí....277

4.4.1 Odoberanie dveri 277

4.4.2 Montáž dverí 277

4.5 Výmena tesnenia dverí 278

4.5.1 Odoberanie tesnenia dveri....278

4.5.2 Montáž tesnenia dverí 279

4.6 Výmena poistky dvierok 280

4.6.1 Odoberanie poistky dvierok 280

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.

V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.
■ Zaistite t'ažké komponenty proti pádu.
■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.
Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Pomocný nástroj [15000155]	Nástroj na uvoľnenie plastových častí
Skrutkovač Torx T20 s otvorom [00340764]	100 mm, pre skrutky s bezpečnostným čapom
Momentový klůč [15000441]	Momentový klůč 20 – 100 Nm
Plochý skrutkovač [00340854]	Čepel' 3,5 mm x 0,6 mm x 100 mm, ochranná izolácia 1000 V AC
Plochý skrutkovač [00340855]	Čepel' 5,5 mm x 1,0 mm x 125 mm, ochranná izolácia 1 000 V AC
Kliešte zahnuté, špicaté [00341269]	Dĺžka 200 mm
Bočné štípacie kliešte [00342182]	Dĺžka: 200 mm

Označenie Detaily Snímky
Kombinovaný klůč[00340811]	Veľkost’ klůča 10°mm, M6
Combination wrench[00340814]	Veľkost’ klůča 13°mm, M8
Kombinovaný klůč[00340817]	Veľkost’ klůča 17 mm, M10
Kombinovaný klůč[15000459]	Veľkost’ klůča 16°mm, M10

Oprava

1. 1. Odoberte zásuvku na prací prostriedok.
2. Odskrutkujte skrutky na kovovej pracovnej ploche a túto poslednú skrutku.

4.2 Výmena krytu základne

Požiadavka:

4.2.1 Odoberanie krytu základne

1. Odstráňte skrutky.

1. Odoberte kryt základne jeho otočením nadol.

4.2.2 Montáž krytu základne

4.3 Výmena čelného panela

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Zásuvka na prací prostriedok bola odobratá.
Ovládací panel je odobratý.
Dvere boli odobraté.
√ Tesnenie dverí boli odobraté.
Kryt základne bol odobratý.

4.3.1 Odstránenie čelného panela

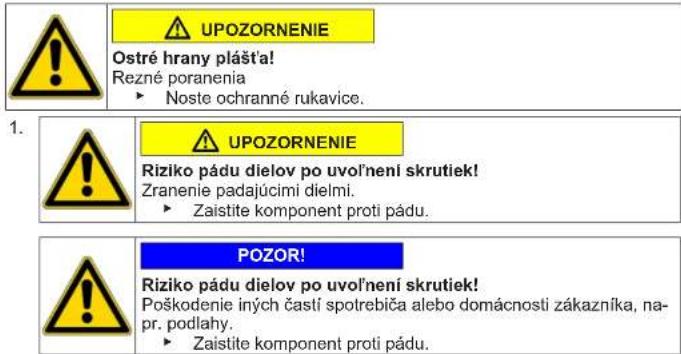

UPOZORNENIE Ostré hrany plást'a! Rezné poranenia ► Noste ochranné rukavice. UPOZORNENIE Riziko pádu dielov po uvoľneni skrutiek! Zranenie padajúcimi dielmi. ► Zaistite komponent proti pádu. POZOR! Riziko pádu dielov po uvoľneni skrutiek! Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, na- pr. podlahy. ► Zaistite komponent proti pádu.

Odstráňte skrutky v nasledujúcom poradí (1-2-3-4-5-6-7).

4.5 Výmena tesnenia dverí

UPOZORNENIE

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Požiadavka:

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabať.

▶ Na výmenu napínacieho krúžka použite len plastové nástroje.

Odoberte napinaci krúžok z tesnenia na čelnom paneli použitím plastového nástroja.

1. Uvoľnite tesniace spojenie s lievikom sušičky.

1. Odoberte upevnovaci krůžok tesnenia na plastovej nádobe (7 mm nástrčný klůč)
2. Odoberte tesnenie.

4.5.2 Montáž tesnenia dverí

4.6 Výmena poistky dvierok

Požiadavka:

Použitím nesprávnych nástrojov sa povrch spotrebiča môže poškriabat'.

▶ Používajte len plastové nástroje.

Odstráňte pružinu a odtlačte tesnenie.

1. Odoberte skrutky na poistke dvierok.
2. Uvolnite poistku dvierok.
3. Odoberte bezpečnostné uvoľnenie z vedenia smerom nahor.
4. Odpojte káblovú prípojku.

Poistka dvierok musí byt' v správnej polohe, aby bola zabezpečená funkcia núdzového otvárania dvierok spotrebiča.

Spotrebič je odpojený od elektrického napájania.
√ Spotrebič je odpojený od zdroja vody.
Čelo nábytku bolo odobraté.
Zásuvka na prací prostriedok bola odobratá.
Ovládací panel je odobratý.
Dvere boli odobraté.
√ Tesnenie dverí boli odobraté.
Čelný panel bol odobratý.

1. Odstráňte dve skrutky.

2. Odoberte záves dverí.
