ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ V6540X2GB NEFF

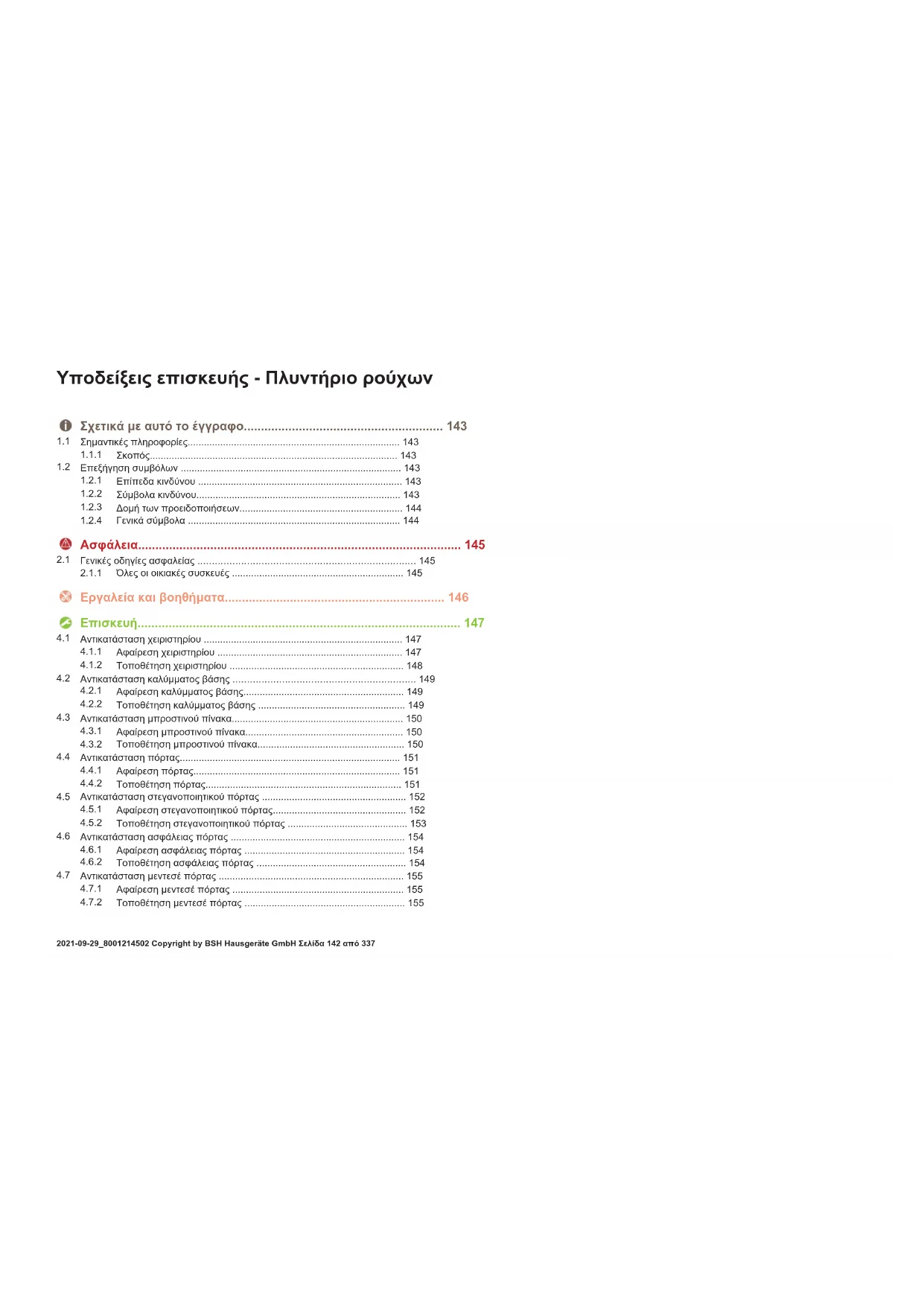

Υποδείξεις επισκευής - Πλυντήριο ρούχων

i Σχετικά με αυτό το έγγραφο.... 143

1.1 Σημαντικές πληροφορίες 143

1.1.1 Σκοπός 143

1.2 Επεξήγηση συμβόλων 143

1.2.1 Επίπεδα κινδύνου 143

1.2.2 Σύμβολα κινδύνου.... 143

1.2.3 Δομή των προειδοποιήσεων 144

1.2.4 Γενικά σύμβολα 144

Ασφάλεια.... 145

2.1 Γενικές οδηγίες ασφαλείας 145

2.1.1 Όλες οι οικιακές συσκευές 145

Εργαλεία και βοηθήματα.... 146

Επισκευή 147

4.1 Αντικατάσταση χειριστηρίου 147

4.1.1 Αφαίρεση χειριστηρίου 147

4.1.2 Τοποθέτηση χειριστηρίου 148

4.2 Αντικατάσταση καλύμματος βάσης 149

4.2.1 Αφαίρεση καλύμματος βάσης 149

4.2.2 Τοποθέτηση καλύμματος βάσης 149

4.3 Αντικατάσταση μπροστινού πίνακα.... 150

4.3.1 Αφαίρεση μπροστινού πίνακα.... 150

4.3.2 Τοποθέτηση μπροστινού πίνακα.... 150

4.4 Αντικατάσταση πόρτας.... 151

4.4.1 Αφαίρεση πόρτας.... 151

4.4.2 Τοποθέτηση πόρτας.... 151

4.5 Αντικατάσταση στεγανοποιητικού πόρτας 152

4.5.1 Αφαίρεση στεγανοποιητικού πόρτας.... 152

4.5.2 Τοποθέτηση στεγανοποιητικού πόρτας 153

4.6 Αντικατάσταση ασφάλειας πόρτας 154

4.6.1 Αφαίρεση ασφάλειας πόρτας 154

4.6.2 Τοποθέτηση ασφάλειας πόρτας 154

4.7 Αντικατάσταση μεντεσέ πόρτας 155

4.7.1 Αφαίρεση μεντεσέ πόρτας 155

4.7.2 Τοποθέτηση μεντεσέ πόρτας 155

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΑΟΣΚ]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[ΤΤΖΩ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[ΒΣΦ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[ΑCΑΑ]		Ταυτοποίηση απαραίτητων εργαλείων
[ΒΚΔ]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[ΤΥΔΗ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[ΑΘΨΚ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Βοηθητικό εργαλείο[15000155]	Εργαλείο λυσίματος πλαστικών τμημάτων
Κατσαβίδι Torx T20 με τρύπα[00340764]	100 mm, για βίδες με κοπίλια
Ροπόκλειδο[15000441]	Ροπόκλειδο 20 - 100 Nm
Πλακέ κατσαβίδι[00340854]	Λεπίδα 3,5 mm x 0,6 mm x 100 mm, Προστατευτική μόνωση 1000 V AC
Πλακέ κατσαβίδι[00340855]	Λεπίδα 5,5 mm x 1,0 mm x 125 mm, Προστατευτική μόνωση 1000 V AC
Μυτοτσίμπιδο, γωνιαστό[00341269]	Μήκος 200 mm
Κοφτάκι[00342182]	Μήκος: 200 mm

Ονομασία Λεπτομέριες Εικόνες
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[00340811]	Νούμερο κλειδιού(Γερμανοπολύγωνο) 10°mm,M6
Combination wrench[00340814]	Νούμερο κλειδιού(Γερμανοπολύγωνο) 13°mm,M8
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[00340817]	Νούμερο κλειδιού(Γερμανοπολύγωνο) 17 mm,M10
Συνδυαστικό κλειδί(Γερμανοπολύγωνο)[15000459]	Νούμερο κλειδιού(Γερμανοπολύγωνο) 16°mm,M10

Επισκευή

4.1 Αντικατάσταση χειριστηρίου

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.

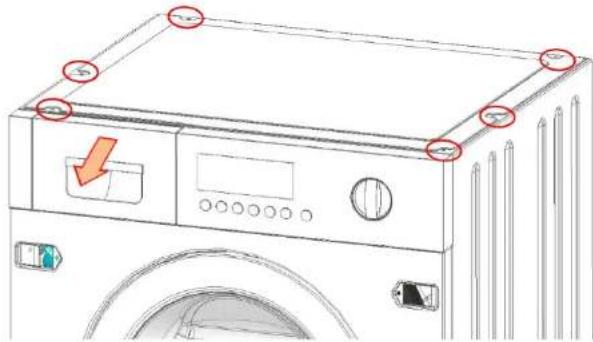

4.1.1 Αφαίρεση χειριστηρίου

1. 1. Αφαιρέστε το συρτάρι απορρυπαντικού.
2. Αφαιρέστε τις βίδες στον μεταλλικό πάγκο εργασίας μέχρι την τελευταία.

1. Αφαιρέστε τις βίδες στο χειριστήριο (1-2-3-4).

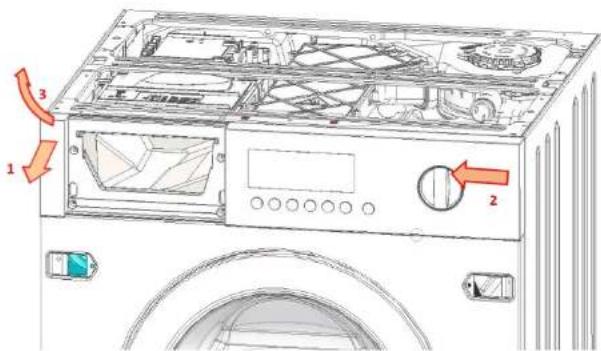

1. 1. Πιάστε το χειριστήριο με τα χέρια από την αριστερή και τη δεξιά πλευρά.

2. Τραβήξτε ελαφρώς προς τα έξω το χειριστήριο στην αριστερή πλευρά (1).

3. Σπρώξτε ελαφρώς το χειριστήριο προς τα αριστερά (2).
4. Ανασηκώστε το χειριστήριο μπροστά και προς τα επάνω (3).

4.1.2 Τοποθέτηση χειριστηρίου

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.2 Αντικατάσταση καλύμματος βάσης

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

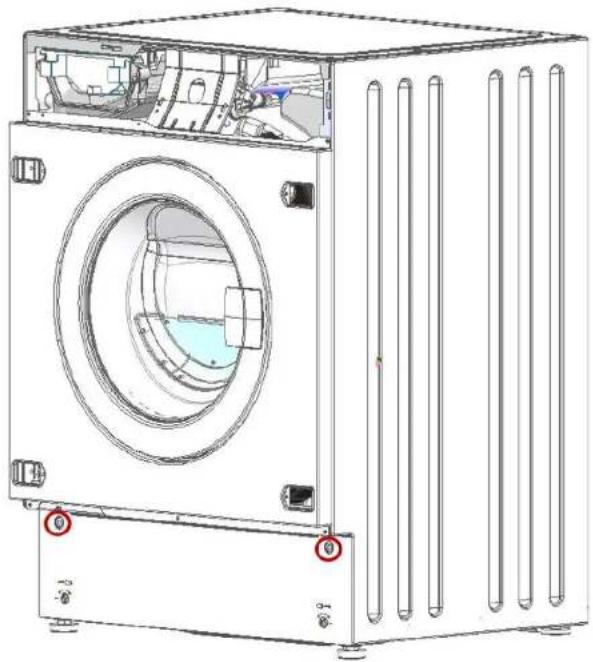

4.2.1 Αφαίρεση καλύμματος βάσης

1. Αφαιρέστε τις βίδες.

1. Αφαιρέστε το κάλυμμα βάσης, περιστρέφοντας τη βάση προς τα κάτω.

4.2.2 Τοποθέτηση καλύμματος βάσης

▶ Εγκαταστήστε με την αντίθετη σειρά.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα 149 από 337

Επισκευή

4.3 Αντικατάσταση μπροστινού πίνακα

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
To χειριστήριο έχει αφαιρεθεί.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
To káluμμα βάσης έχει αφαιρεθεί.

4.3.1 Αφαίρεση μπροστινού πίνακα

ΠΡΟΣΟΧΗ

Αιχμηρά άκρα περιβλήματος!

Τραυματιομοί από κοπή

Φοράτε προστατευτικά γάντια.

1.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

Ασφαλίστε τα εξαρτήματα από πτώση.

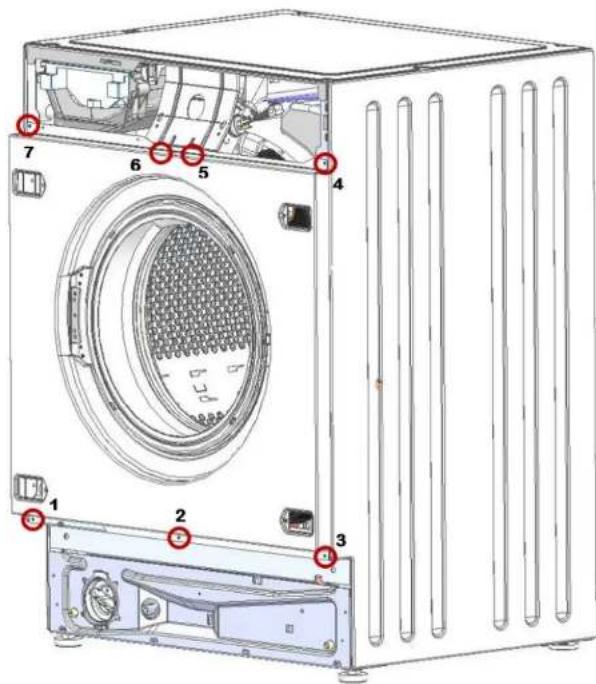

Αφαιρέστε τις βίδες με την παρακάτω σειρά (1-2-3-4-5-6-7).

1. Αφαιρέστε τον μπροστινό πίνακα.

4.3.2 Τοποθέτηση μπροστινού πίνακα

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

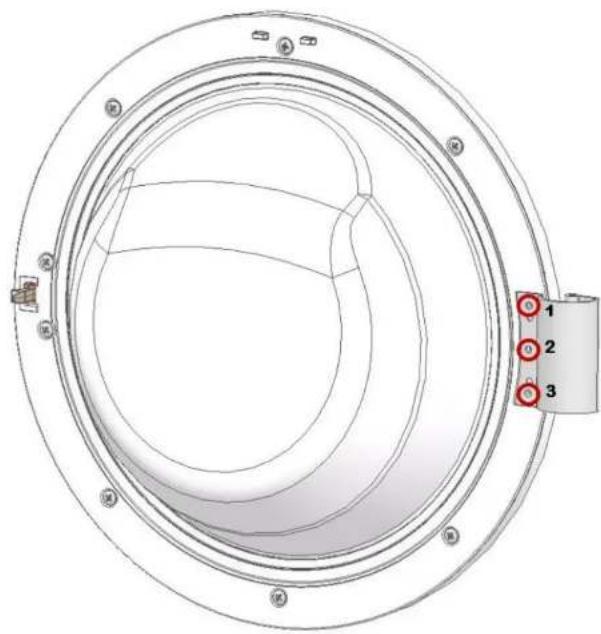

4.4.1 Αφαίρεση πόρτας

▶ Αφαιρέστε τρεις βίδες.

4.4.2 Τοποθέτηση πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.5.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Αφαιρέστε το συρτάρι απορρυπαντικού.
2. Αφαιρέστε το χειριστήριο (δύο βίδες δεξιά και τέσσερις βίδες στην πλευρά του διανομέα).
3. Αφαιρέστε την πόρτα.
4. Αφαιρέστε το κάλυμμα βάσης.

5.

ΠΡΟΣΟΧΗ!

Κίνδυνος κατεστραμμένης επιφάνειας!

Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα εργαλεία.

Χρησιμοποιείτε μόνο πλαστικά εργαλεία για την αντικατάσταση του δακτυλίου τάνυσης.

Αφαιρέστε τον δακτύλιο τάσης από την τσιμούχα στον μπροστινό πίνακα με πλαστικό εργαλείο.

1. Αφαιρέστε την μπροστινή μετώπη.

Επισκευή

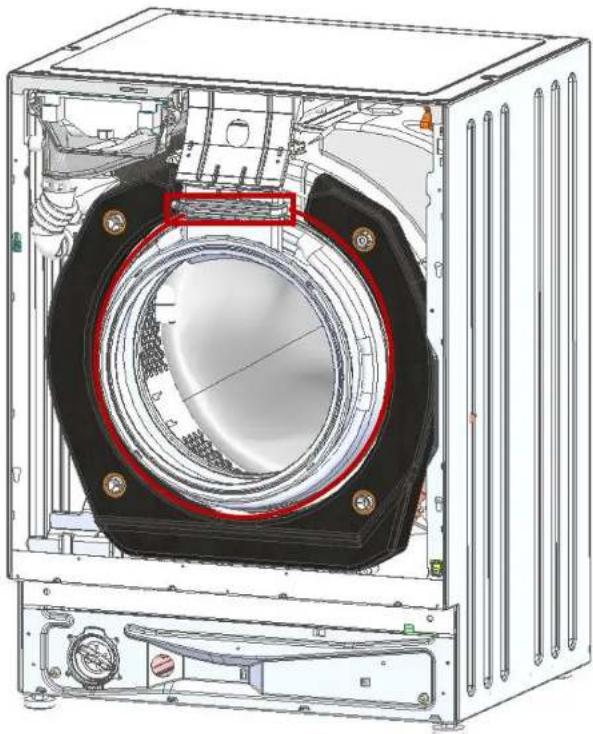

1. Απελευθερώστε τη σύνδεση της τσιμούχας από το τούνελ του στεγνωτηρίου.

1. Αφαιρέστε τον δακτύλιο στερέωσης της τσιμούχας στην πλαστική λεκάνη (7 mm καρυδάκι)
2. Αφαιρέστε την τσιμούχα.

2021-09-29_8001214502 Copyright by BSH Hausgeräte GmbH Σελίδα 153 απτό 337

4.5.2 Τοποθέτηση στεγανοποιητικού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση ασφάλειας πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.

4.6.1 Αφαίρεση ασφάλειας πόρτας

1. Ανοίξτε την μπροστινή πόρτα.

2.

ΠΡΟΣΟΧΗ!

Κίνδυνος κατεστραμμένης επιφάνειας!

Η επιφάνεια της συσκευής μπορεί να γρατσουνιστεί από ακατάλληλα εργαλεία.

Χρησιμοποιείτε μόνο πλαστικά εργαλεία.

Αφαιρέστε το ελατήριο και σπρώξτε το στεγανοποιητικό.

1. Αφαιρέστε τις βίδες στην ασφάλεια πόρτας.
2. Απασφαλίστε την ασφάλεια πόρτας.
3. Αφαιρέστε τραβώντας την ασφάλιση έκτακτης ανάγκης προς τα επάνω από τον οδηγό.
4. Αποσυνδέστε τον σύνδεσμο καλωδίου.

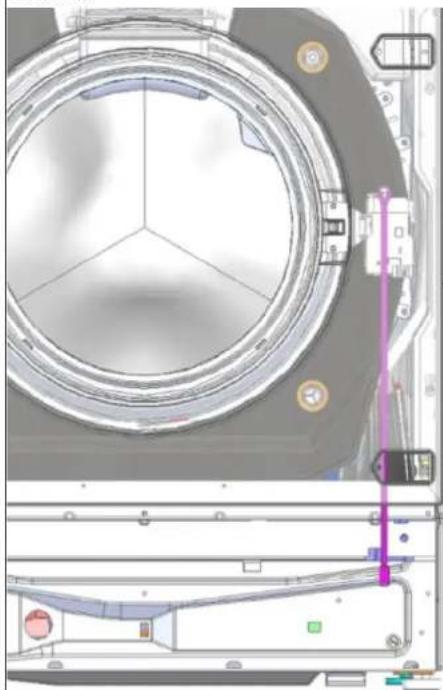

4.6.2 Τοποθέτηση ασφάλειας πόρτας

Η ασφάλεια πόρτας πρέπει να βρίσκεται στη σωστή θέση για να είναι βέβαιη η λειτουργία ανοίγματος της πόρτας έκτακτης ανάγκης της συσκευής.

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση μεντεσέ πόρτας

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η συσκευή είναι αποσυνδεμένη από την παροχή νερού.
'Εχει αφαιρεθεί η πρόσοψη του ντουλαπιού.
'Εχει αφαιρεθεί το συρτάρι απορρυπαντικού.
To χειριστήριο έχει αφαιρεθεί.
Η πόρτα έχει αφαιρεθεί.
'Εχει αφαιρεθεί το στεγανοποιητικό πόρτας.
'Εχει αφαιρεθεί ο μπροστινός πίνακας.

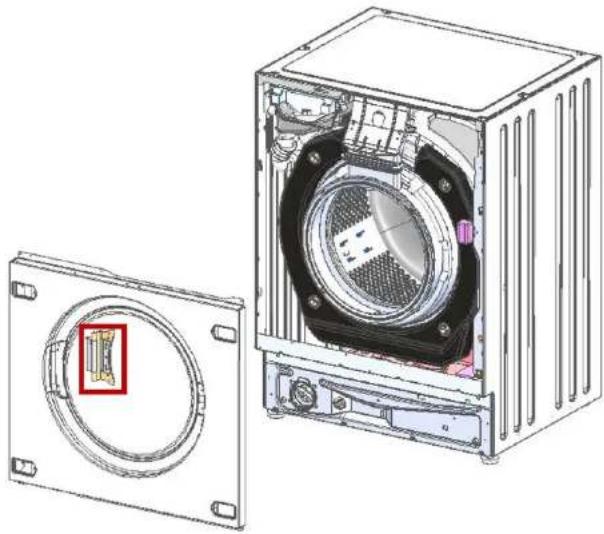

4.7.1 Αφαίρεση μεντεσέ πόρτας

1. Αφαιρέστε δύο βίδες.

2. Αφαιρέστε τον μεντεσέ της πόρτας.

4.7.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.
