NAUDOJIMO INSTRUKCIJA V6540X2GB NEFF

Informacija apie remonta - Skalbyklė

i Dél šio dokumento.... 199

1.1 Svarbi informacija.... 199

1.1.1 Paskirtis 199

1.2 Simbolių paaiškinimas 199

1.2.1 Pavojaus lygiai.... 199

1.2.2 Pavojaus simboliai 199

1.2.3 Ispėjimų struktūra.... 200

1.2.4 Bendrieji simboliai 200

Sauga....201

2.1 Bendrosios saugos instrukcijos.... 201

2.1.1 Visi buitiniai prietaisai 201

Irankiai ir pagalbinės priemonės....202

Remontas....203

4.1 Valdymo skydo keitimas....203

4.1.1 Valdymo skydo nuémimas....203

4.1.2 Valdymo skydo uždėjimas 204

4.2 Pagrindo dangčio keitimas 205

4.2.2 Pagrindo dangčio uždéjimas 205

4.3 Priekinio skydo keitimas....206

4.3.1 Priekinio skydo nuémimas 206

4.3.2 Priekinio skydo uždėjimas 206

4.4 Durelių keitimas....207

4.4.1 Durelių nuėmimas 207

4.4.2 Durelių uždėjimas 207

4.5 Durelių sandariklio keitimas.... 208

4.5.1 Durelių sandariklio nuėmimas 208

4.5.2 Durelių sandariklio uždėjimas 209

4.6 Durelių užrakto keitimas....210

4.6.1 Durelių užrakto nuėmimas 210

4.6.2 Durelių užrakto sumontavimas.... 210

4.7 Durelių vyrio keitimas....211

4.7.1 Durelių vyrio nuėmimas 211

4.7.2 Durelių vyrio uždėjimas 211

i Dèl šio dokumento

1.1 Svarbi informacija

1.1.1 Paskirtis

Šios remonto nuorodos padeda naudotojui pataisyi prietaisus patiems pagal galiojanti ekologinio projektavimo reglamentą (2021 m. kovo mén. redakcija).

Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką.

Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodu.

1.2 Simbolių paaiškinimas

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavojaus sunkumą.

Įspėjimo lygis Reikšmė
⚠ PAVOJUS	Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai.
⚠ ISPĖJIMAS	Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai.
⚠ PERSPĖJIMAS	Nepaisant įspėjamojo pranešimo, galimi nedīdeli sužalojimai.
DĖMESIO!	Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas.

Pavojaus simboliai yra simboliniai atvaizdai, nurodontys pavojaus rūši. Šiame: dokumente naudojami tokie pavojaus simboliai

Pavojaus simbolis Reikšmė
		Bendrasis įspėjamasis pranešimas
		Pavojinga elektros įtampa
		Sprogimo pavojus
		Įpjovimo pavojus
		Prispaudimo pavojus

i Dèl šio dokumento

Pavojaus simbolis Reikšmė
		Pavojus dėl karštų paviršių
		Pavojus dėl stipraus magnetinio lauko
		Pavojus dėl nejonizuojančiosios spindu-liuotės

Lentelé 2: Pavojaus simboliai

1.2.3 lspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros.

Pavojaus tipas ir šaltinis!

Galimos pasekmės, jei nepaisoma pavojaus / įspėjimo.

▶ Priemonės ir draudimai pavojui išvengti.

Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtampa. Paminėta priemonė, kaip išvengti pavojaus.

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

Mirtis dél elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at-junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai:

Bendr. simbolis Reikšmė
	Žymi specialų patarimą (tekstas ir (arba) grafika)
	Žymi paprastą patarimą (tik tekstas)
	Žymi nuorodą į vaizdo pamoką

2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 200 iš 337

Bendr. simbolis Reikšmė
	Žymi reikalingus įrankius
	Žymi reikalingas prielaidas
	Žymi sąlygą (jei ..., tai ...)
	Žymi rezultatą
|Paleisti|Žymi klavišą arba ekrano mygtuką[00123456] Žymi dalies numerį
Būsena Žymi rodomą tekstą / langą (prieta)	so ek-rane)

Lentelè 3: Bendrieji simboliai

Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa!

■ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį!
- Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo.
- Po remonto pasirūpinkite, kad būty atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus.

Pavojus susižeisti i aštrias briaunas!

■ Mūvėkite apsaugines pirštines.

Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių

■ Avėkite apsauginius batus.
■ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų.
■ Neartinkite kūno dalių prie judančių konstrukcinių dalių.

Rizika prietaiso saugai / veikimui!

■ Naudokite tik originalias atsargines dalis.
Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika!
■ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių.

Irankiai ir pagalbinės priemonės

Paskyrimas lšsami informacija Vaizdai
Pagalbinis jrankis [15000155]	Jrankis plastikinėms dalims at-palaiduoti
„Torx T20“ atsuktu-vas su kiauryme [00340764]	100 mm, varžtams su saugos kaiščiu
Dinamometrinis veržliaraktis [15000441]	Dinamometrinis veržliaraktis 20–100 Nm
Atsuktuvas su jpjo-va [00340854]	Mentė 3,5 mm x 0,6 mm x 100 mm, apsauginė izoliacija 1000 V AC
Atsuktuvas su jpjo-va [00340855]	Mentė 5,5 mm x 1,0 mm x 125 mm, apsauginė izoliacija 1000 V AC
Adatinės replės, kampinės [00341269]	Ilgis 200 mm
Šonu pjaunančios replės [00342182]	Ilgis: 200 mm

Paskyrimas Išsami informacija Vaizdai
Kombinuotas veržliaraktis[00340811]	Rakto plotis 10°mm, M6
Combination wren-ch[00340814]	Rakto plotis 13°mm, M8
Kombinuotas ver-zliaraktis[00340817]	Rakto plotis 17 mm, M10
Kombinuotas ver-zliaraktis[15000459]	Rakto plotis 16°mm, M10

Remontas

4.1 Valdymo skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldinė plokštė nuimta.

4.1.1 Valdymo skydo nuémimas

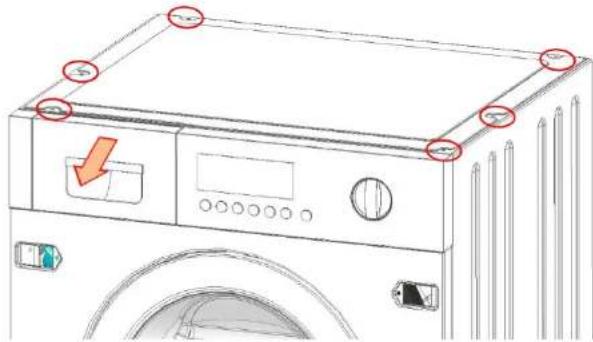

1. 1. Išimkite skalbiklio stalčių.
2. Išsukite varžtus iš metalinio stalviršio ir tą paskutinį.

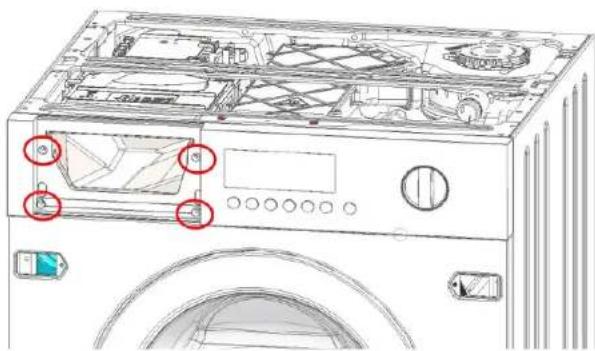

1. Išsukite varžtus iš valdymo skydo (1-2-3-4).

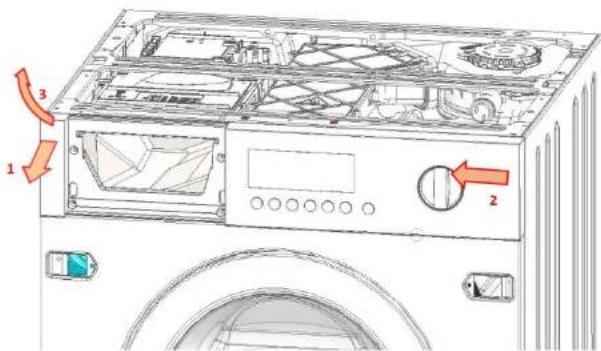

1. 1. Suimkite valdymo skydą rankomis iš kairės ir iš dešinės pusės.

2. Šiek tiek ištraukite valdymo skydą kairėje pusėje (1).

3. Siek tiek pastumkite valdymo skydą j kaire (2).
4. Nukelkite valdymo skydą pirmyn ir aukštyn (3).

4.1.2 Valdymo skydo uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.2 Pagrindo dangčio keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.2.1 Pagrindo dangčio nuémimas

1. Išsukite varžtus.

1. Nuimkite pagrindo dangtį, pasukdami pagrindą žemyn.

4.2.2 Pagrindo dangčio uždéjimas

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.3 Priekinio skydo keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Išimtas skalbiklio stalčius.
Valdymo skydas turi būti nuimtas.
Durelès nuimtos.
Durelių sandariklis nuimtas.
√ Pagrindo dangtis nuimtas

4.3.1 Priekinio skydo nuémimas

PERSPÉJIMAS

Aštrios korpuso briaunos!

Galima jsipjauti

Mūvėkite apsaugines pirštines.

1.

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj. kad ji nenukristų.

Nurodyta tvarka (1-2-3-4-5-6-7) išsukite varžtus.

1. Nuimkite priekinį skydą.

4.3.2 Priekinio skydo uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.4 Durelių keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.4.1 Durelių nuėmimas

▶ Išsukite tris varžtus.

4.4.2 Durelių uždėjimas

▶ Uždėkite atvirkščia eilės tvarka.

Remontas

4.5 Durelių sandariklio keitimas

PERSPÉJIMAS

Aštrios korpuso briaunos!

Galima jsipjauti

▶ Mūvěkite apsaugines pirštines.

PERSPÈJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

DÈMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

Reikalavimas.

Prietaisas atjungtas nuo maitinimo šaltinio.

Prietaisas atjungtas nuo vandens tiekimo.

4.5.1 Durelių sandariklio nuėmimas

PERSPÉJIMAS

Pavojus, kad atpalaidavus varžtus dalys nukris!

Krentančios dalys gali sužeisti.

Apsaugokite konstrukcinę dalj, kad ji nenukristų.

DÉMESIO!

Pavojus, kad atpalaidavus varžtus dalys nukris!

Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalj, kad ji nenukristu.

1. Išimkite skalbiklio stalčiu.
2. Išimkite valdymo skydą (du varžtai dešinėje pusėje ir keturi varžtai dozatoriaus sri-tyje).

3. Nuimkite dureles.

4. Nuimkite pagrindo dangti.

5.

DÉMESIO!

Pavojus sugadinti paviršius!

audojant netinkamus jrankius galima subraižyti prietaiso paviršių.

Norėdami pakeisti veržiamajį žiedą, naudokite tik plastikinius jrankius.

Plastikiniu įrankiu nuimkite veržiamajį žiedą nuo tarpinės ant priekinio skydo.

1. Nuimkite priekinį skydą.

Remontas

1. Atpalaiduokite tarpinės jungtį nuo džiovintuvo kanalo.

1. Pašalinkite nuo plastikinės vonelės tarpinės fiksavimo žiedą (7 mm įstatomuojų raktu)
2. Nuimkite tarpine.

2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl. 209 iš 337

4.5.2 Durelių sandariklio uždėjimas

▶ Uždékite atvirkščia eilés tvarka.

Remontas

4.6 Durelių užrakto keitimas

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.

4.6.1 Durelių užrakto nuėmimas

1. Atidarykite priekines dureles.

2.

DÉMESIO!

Pavojus sugadinti paviršius!

Naudojant netinkamus jrankius galima subraižyti prietaiso paviršiu. ► Naudokite tik plastikinius jrankius.

Išimkite spyruoklę ir nustumkite sandariklj.

1. Išsukite durelių užrakto varžtus.
2. Atpalaiduokite durelių užraktą.
3. Aukštyn nuimkite nuo kreipiamosios avarinio atsklendimo įtaisą.
4. Atjunkite kabelių jungtį.

4.6.2 Durelių užrakto sumontavimas

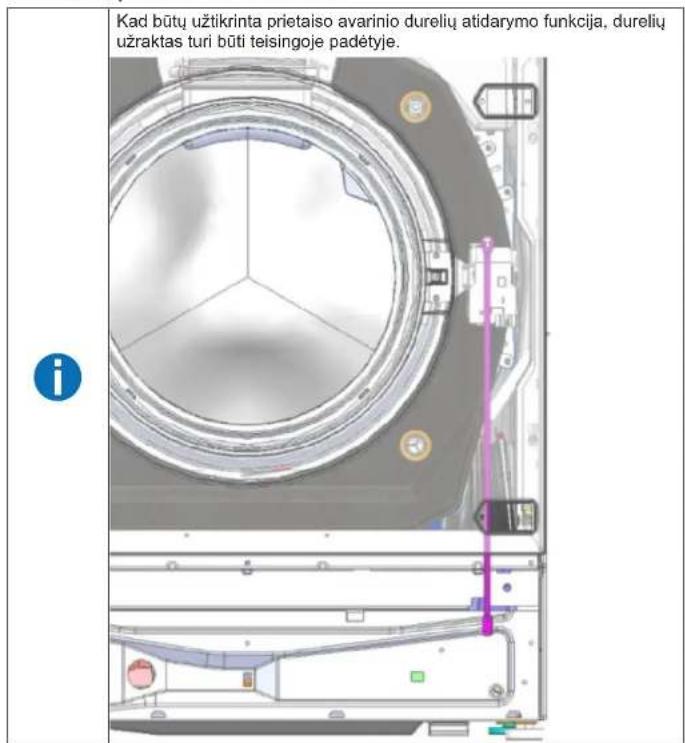

Kad būtų užtikrinta prietaiso avarinio durelių atidarymo funkcija, durelių užraktas turi būti teisingoje padėtyje.

▶ Uždékite atvirkščia eilės tvarka.

Remontas

4.7 Durelių vyrio keitimas

PERSPÉJIMAS

Atvira vyrių sritis!

Galima prisispausti / prisiverti pirštus

▶ Nekiškite rankų i vyrių sritį.

▶ Mūvēkite apsaugines pirštines.

Reikalavimas.

√ Prietaisas atjungtas nuo maitinimo šaltinio.
√ Prietaisas atjungtas nuo vandens tiekimo.
Baldiné plokště nuimta.
Išimtas skalbiklio stalčius.
Valdymo skydas turi būti nuimtas.
Durelès nuimtos.
Durelių sandariklis nuimtas.
√ Priekinis skydas nuimtas.

4.7.1 Durelių vyrio nuėmimas

1. Išsukite du varžtus.

2. Nuimkite durelių vyrį.

4.7.2 Durelių vyrio uždéjimas

▶ Uždėkite atvirkščia eilės tvarka.
