LIETOŠANAS INSTRUKCIJA V6540X2GB NEFF

Informācija par remontu - Veļas mazgājamā mašīna

i Par šo dokumentu.... 185

1.1 Būtiska informācija 185

1.1.1 Mērkis 185

1.2 Simbolu skaidrojums.... 185

1.2.1 Bīstamības līmeni 185

1.2.2 Bīstamības simboli.... 185

1.2.3 Brīdinājumu struktūra 186

1.2.4 Vispārīgie simboli....186

Drošība....187

2.1 Vispārējie drošības norādījumi 187

2.1.1 Visām mājsaimniecības ierīcēm.... 187

Piederumi un palīglīdzekli.... 188

Remonts 189

4.1 Vadības panela nomaiņa 189

4.1.1 Vadības panela nonemšana 189

4.1.2 Vadības panela uzstādīšana.... 190

4.2 Apakšējā vāka nomaiņa.... 191

4.2.1 Apakšējā vāka nonemśana.... 191

4.2.2 Pamatnes vāka uzstādīśana....191

4.3 Priekšējā panela nomaina....192

4.3.1 Priekšējā panela nonemšana.... 192

4.3.2 Priekšējā paneļa uzstādīšana 192

4.4 Durtinu nomaina....193

4.4.1 Durtinu nonemšana.... 193

4.4.2 Durtinu uzstādīšana 193

4.5 Durtinu blives nomaina 194

4.5.1 Durtinu blives nonemšana 194

4.5.2 Durtinu blivējuma uzstādīsana.... 195

4.6 Durtinu slēga nomaina 196

4.6.1 Durtinu slēga nonemšana.... 196

4.6.2 Durtinu slēga uzstādīśana 196

4.7 Durtinu engu nomaina.... 197

4.7.1 Durtinu engu nonemšana 197

4.7.2 Durtinu enges uzstādīšana 197

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BÍSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzīmējums Šīkāka informācija Attēli
Papildu instruments [15000155]	Instruments plastmasas detaļu atvienošanai
Skrūvgriezis Torx T20 ar urbumu [00340764]	100 mm, skrūvēm ar drošības tapiņu
Momentatslēga [15000441]	Momentatslēga: 20–100 Nm
Plakans skrūvgrie- zis [00340854]	Izmērs: 3,5 mm x 0,6 mm x 100 mm, aizsargizolācija: 1000 V mainstrāva
Plakans skrūvgrie- zis [00340855]	Izmērs: 5,5 mm x 1,0 mm x 125 mm, aizsargizolācija: 1000 V mainstrāva
Asknaibles, izliek- tas [00341269]	Garums: 200 mm
Sānknaibles [00342182]	Garums: 200 mm

Apzimējums Sīkāka informācija Attēli
Kombinētā uz-griežnu atslēga[00340811]	Atslēgas platums 10°mm, M6
Combination wrench[00340814]	Atslēgas platums 13°mm, M8
Kombinētā uz-griežnu atslēga[00340817]	Atslēgas platums 17 mm, M10
Kombinētā uz-griežnu atslēga[15000459]	Atslēgas platums 16°mm, M10

Remonts

4.1 Vadības panela nomaina

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbeļu panelis.

4.1.1 Vadības paneļa noņemšana

1. 1. Iznemiet mazgāšanas līdzekla atvilktni.
2. Izskrūvējiet metāla darbvirsmas skrūves, kā arī pēdējo skrūvi.

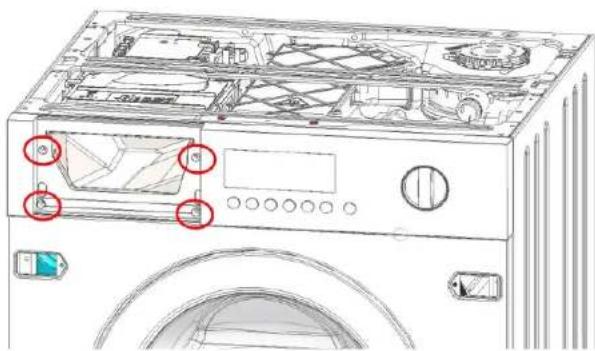

1. Izskrūvējiet vadības panela skrūves (1-2-3-4).

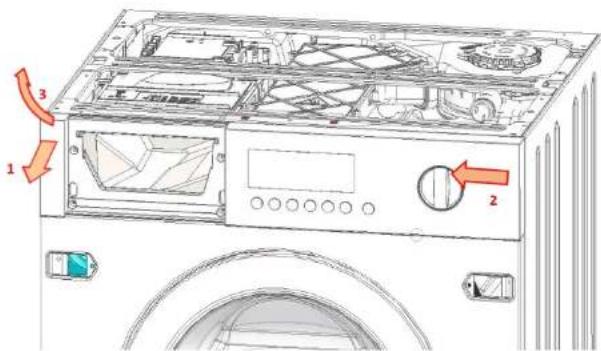

1. 1. Ar rokām kreisajā un labajā pusē satveriet vadības paneli.

2. Kreisajā pusē nedaudz izvelciet vadības paneli (1).

3. Viegli pabīdiet vadības paneli uz kreiso pusi (2).
4. Paceliet vadības paneli uz priekšu un augšu (3).

4.1.2 Vadības panela uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.2 Apakšējā vāka nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
lerīcei ir jābūt atvienotai no ūdens padeves.

4.2.1 Apakšējā vāka noņemšana

1. Izskrūvējiet skrūves.

1. Noņemiet vāka pamatni, griežot to lejup.

4.2.2 Pamatnes vāka uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

4.3 Priekšējā paneļa nomaina

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
Iznemta mazgāšanas līdzekla atvilkte.
√ Vadības panelim ir jābūt nonemtam.
√ Durtiñas ir nonemtas.
Durtiņu blīvējums ir noņemts.
√ Nonemts pamatnes väks.

4.3.1 Priekšējā paneļa nonņemšana

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

Valkājiet aizsargcimdus.

1.

ESIET PIESARDZİGI

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

Nostipriniet detaļu, lai tā nenokristu.

UZMANIBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

Izskrūvējiet skrūves šādā secībā (1-2-3-4-5-6-7).

1. Noņemiet priekšējo paneli.

4.3.2 Priekšējā paneļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durtiņu nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
lerīcei ir jābūt atvienotai no ūdens padeves.

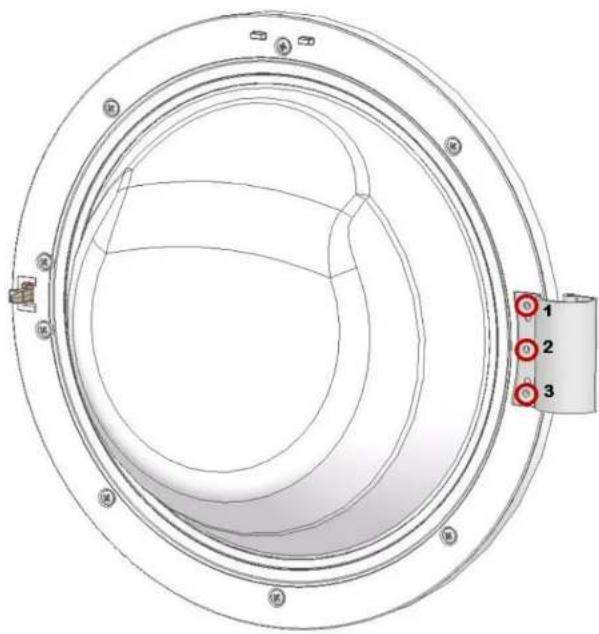

4.4.1 Durtiņu noņemšana

- Izskrūvējiet trīs skrūves.

4.4.2 Durtinu uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durtiņu blīves nomaiņa

ESIET PIESARDZİGI

Asas korpusa malas!

Griezumu traumas

▶ Valkājiet aizsargcimdus.

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalju izraisītas traumas.

▶ Nostipriniet detaļu, lai tā nenokristu.

UZMANĪBU!

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.5.1 Durtinu blives nonemšana

ESIET PIESARDZİGI

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Krītošu detalu izraisītas traumas.

Nostipriniet detalu, lai tā nenokristu.

UZMANIBU!

Krītošu detaļu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detalu, lai tā nenokristu.

1. Iznemiet mazgāšanas līdzekla atvilktni.
2. Noņemiet vadības paneli (divas skrūves labajā pusē un četras skrūves mazgāšanas līdzekļa zonā).

3. Nonemiet durvis.

4. Noņemiet pamatnes vāku.

5.

UZMANĪBU!

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

- Izmantojiet tikai plastmasas instrumentus, lai nomainītu spriegotāja gredzenu.

Ar plastmasas instrumentu noņemiet spriegotāja gredzenu no priekšējā paneļa blīvslēga.

1. Noņemiet priekšējo paneli.

Remonts

1. Atvienojiet blīvslēga savienojumu ar žāvētāja tuneli.

1. Nonemiet plastmasas tvertnes blivslēga fiksācijas gredzenu (7 mm ārējā ga-latslēga)
2. Nonemiet blivslēgu.

4.5.2 Durtiņu blīvējuma uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durtiņu slēga nomaiņa

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.

4.6.1 Durtinu slēga nonemšana

1. Atveriet priekšējās durtiņas.

2.

UZMANIBU!

Bojātu virsmu risks!

Lietojot neatbilstošus instrumentus, ierīces virsmai var rasties skrāpējumi.

▶ Izmantojiet tikai plastmasas rīkus.

Nonemiet atsperi un pastumiet nost blivējumu.

1. Nonemiet skrūves uz durtinu slēga.
2. Atbrīvojiet durtinu slēgu.
3. Nonemiet ārkārtas atkabi, virzot augšup pa vadīklu.
4. Atvienojiet vada savienotāju.

4.6.2 Durtiņu slēga uzstādīšana

Durtinu slēgam ir jāatrodas pareizajā pozīcijā, lai nodrošinātu, ka iespējama ierīces durtinu atvēršana ārkārtas situācijā.

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Durtiņu enģu nomaiņa

ESIET PIESARDZİGI

Atveriet enğu nodalijumu!

Pirkstu saspiešana / iesprūšana

▶ Neievietojiet rokas enğu nodalījumā.

▶ Valkājiet aizsargcimdus

Prasība:

√ lerīcei ir jābūt atvienotai no strāvas padeves.
√ lerīcei ir jābūt atvienotai no ūdens padeves.
√ Nonemts mēbeļu panelis.
Iznemta mazgāšanas līdzekļa atvilktnė.
√ Vadības panelim ir jābūt nonemtam.
Durtinas ir nonemtas.
√ Durtinu blīvējums ir nonemts.
√ Priekšējais panelis ir nonemts.

4.7.1 Durtinu enğu nonemšana

1. Izskrūvējiet abas skrūves.

2. Nonemiet durvju enği.

4.7.2 Durtinu enges uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
