GEBRUIKSAANWIJZING V6540X2GB NEFF

Reparatie informatie - Wasmachine

i Over dit document....59

1.1 Belangrijke informatie 59 1.1.1 Doel 59

1.2 Verklaring van symbolen....59

1.2.1 Gevarenniveaus....59

1.2.2 Gevarensymbolen....59

1.2.3 Structuur van de waarschuwingen....60

1.2.4 Algemene symbolen....60

Veiligheid....61

2.1 Algemene veiligheidsinstructies....61
2.1.1 Alle huishoudelijke apparaten 61

Gereedschappen en hulpmiddelen 62

Reparatie....63

4.1 Bedieningspaneel vervangen 63

4.1.1 Bedieningspaneel verwijderen 63

4.1.2 Bedieningspaneel monteren 64

4.2 Sokkelklep vervangen....65

4.2.1 Sokkelklep verwijderen 65

4.2.2 Sokkelklep monteren 65

4.3 Frontpaneel vervangen 66

4.3.1 Frontpaneel verwijderen 66

4.3.2 Frontpaneel monteren 66

4.4 Deur vervangen....67

4.4.1 Deur verwijderen....67

4.4.2 Deur monteren....67

4.5 Deurafdichting vervangen 68

4.5.1 Deurafdichting verwijderen 68

4.5.2 Deurafdichting monteren 69

4.6 Deurslot vervangen 70

4.6.1 Deurslot verwijderen 70

4.6.2 Deurslot monteren 70

4.7 Deurscharnier vervangen....71

4.7.1 Deurscharnier verwijderen....71

4.7.2 Deurscharnier monteren....71

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.

De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
		Identificatie van een speciale tip (tekst en/of afbeelding)
[6470]		Identificatie van een eenvoudige tip(tekst)
		Identificatie van een link naar een video-instructie
		Identificatie van vereiste gereedschappen
[3Wx1]		Identificatie van vereiste voorwaarden
		Identificatie van een voorwaarde (als ...,dan ...)
[5985]		Identificatie van een resultaat
[Start]	Identificatie van een toets of knop
[00123456]	Identificatie van een materiaalnummer
Status	Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Hulpgereedschap [15000155]	Gereedschap voor loshalen uit kunststof onderdelen
Torx T20 schroe-vendraaier met boorgat [00340764]	100 mm, voor schroeven met borgpen
Momentsleutel [15000441]	Momentsleutel 20 - 100 Nm
Sleufschroeven-draaier [00340854]	Blad 3,5 mm x 0,6 mm x 100 mm, Beschermende isolatie 1000 V AC
Sleufschroeven-draaier [00340855]	Blad 5,5 mm x 1,0 mm x 125 mm, Beschermende isolatie 1000 V AC
Naaldtang, gebo-gen [00341269]	Lengte 200 mm
Zijsnijlang [00342182]	Lengte: 200 mm

Benaming Details Afbeeldingen
Ring-steeksleutel [00340811]	Maat 10°mm, M6
Combination wrench [00340814]	Maat 13°mm, M8
Ring-steeksleutel [00340817]	Maat 17 mm, M10
Ring-steeksleutel [15000459]	Maat 16°mm, M10

Reparatie

4.1 Bedieningspaneel vervangen

Scherpe randen aan de behuizing! Snijletsel

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Behuizingsfront is verwijderd.

4.1.1 Bedieningspaneel verwijderen

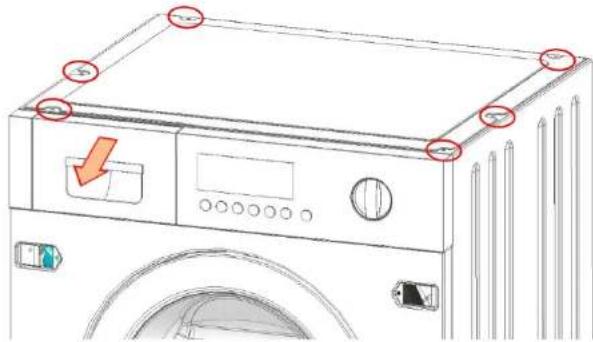

1. 1. Verwijder de wasmiddellade.
2. Verwijder de schroeven aan het metalen bovenblad en het bovenblad zelf.

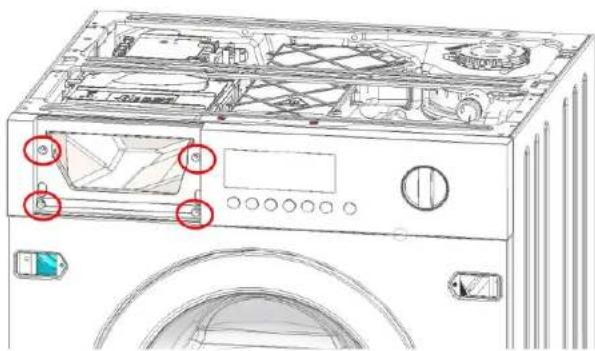

1. Verwijder de schroeven aan het bedieningspaneel (1-2-3-4).

1. 1. Pak het bedieningspaneel met de handen aan de linker- en rechterkant beet.

2. Trek het bedieningspaneel er aan de linkerkant (1) een stukje uit.

3. Duw het bedieningspaneel iets naar links (2).
4. Til het bedieningspaneel naar voren en omhoog (3).

▶ Monteer in omgekeerde volgorde.

Reparatie

4.2 Sokkelklep vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.2.1 Sokkelklep verwijderen

1. Verwijder schroeven.

1. Verwijder de sokkelklep door de klep naar beneden te draaien.

4.2.2 Sokkelklep monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Frontpaneel vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Sokkelklep is verwijderd.

4.3.1 Frontpaneel verwijderen

VOORZICHTIG

Scherpe randen aan de behuizing!

Snijletsel

Draag veiligheidshandschoenen.

1.

VOORZICHTIG

Gevaar voor vallende onderdelen als gevolg van losgeraakte

schroeven!

Letsel als gevolg van vallende onderdelen.

▶ Beveilig component tegen vallen.

LET OP!

Gevaar voor vallende onderdelen als gevolg van losgeraakte schroeven!

Schade aan andere onderdelen van het apparaat of bij de klant thuis bijvoorbeeld aan de vloer.

▶ Beveilig component tegen vallen.

Verwijder de schroeven in de volgende volgorde (1-2-3-4-5-6-7).

1. Verwijder het frontpaneel.

4.3.2 Frontpaneel monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Deur vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.4.1 Deur verwijderen

▶ Verwijder de drie schroeven.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Deurafdichting vervangen

Voorwaarde:

√ Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.5.1 Deurafdichting verwijderen

1. Verwijder de wasmiddellade.

2. Verwijder het bedieningspaneel (twee schroeven aan de rechterkant en vier schroeven aan het dispensergedeelte).

3. Verwijder de deur.
4. Verwijder de sokkelklep.

5.

LET OP! Gevaar voor beschadigd opper

Het apparaatoppervlak kan krassen oplopen als verkeerde gereedschappen worden gebruikt. - Gebruik uitsluitend kunststof gereedschappen om de spanrin te vervangen.

Haal de spanring met een kunststof gereedschap van de afdichting aan het frontpaneel af.

1. Verwijder het frontpaneel.

Reparatie

1. Haal de verbinding van de afdichting met de droogkanaal los.

1. Verwijder de bevestigingsring van de afdichting aan kunststof kuip (7 mm steeksleutel)
2. Verwijder de afdichting.

4.5.2 Deurafdichting monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Deurslot vervangen

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.

4.6.1 Deurslot verwijderen

1. Open de frontdeur.

2.

LET OP!

Gevaar voor beschadigd oppervlak! Het apparaatoppervlak kan krassen oplopen als verkeerde gereedschappen worden gebruikt. ▶ Gebruik uitsluitend kunststof gereedschappen.

Verwijder de veer en druk de afdichting weg.

1. Verwijder schroeven aan het deurslot.
2. Maak het deurslot los.
3. Noodontgrendeling omhoog uit de geleiding verwijderen.
4. Haal de kabelstekker los.

4.6.2 Deurslot monteren

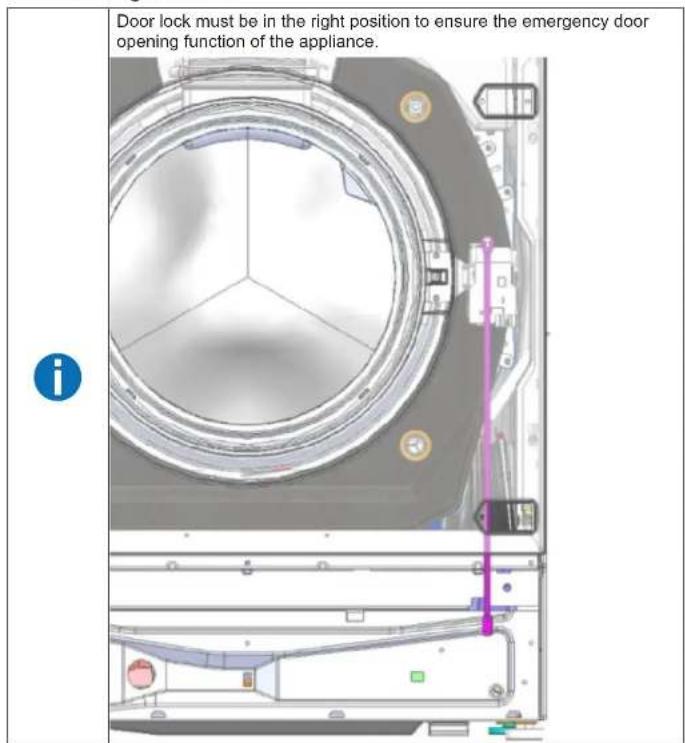

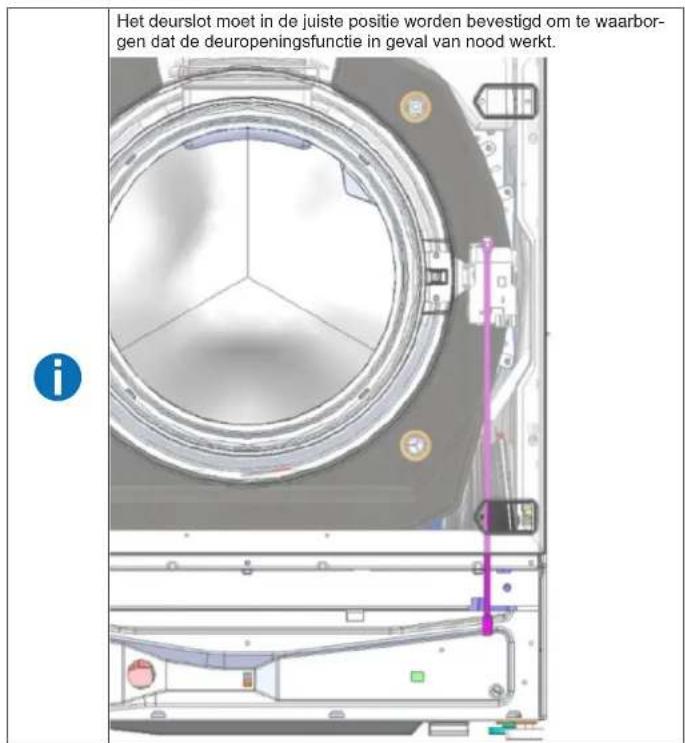

Het deurslot moet in de juiste positie worden bevestigd om te waarbor- gen dat de deuropeningsfunctie in geval van nood werkt.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Deurscharnier vervangen

⚠️ VOORZICHTIG

Maak het scharniergedeelte open!

Beknelling/afklemming van vingers

▶ Steek uw vingers niet in het scharniergedeelte.

▶ Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat wordt van de stroomvoorziening afgehaald.
Apparaat wordt van de watervoorziening afgehaald.
√ Behuizingsfront is verwijderd.
√ Wasmiddellade is verwijderd.
Bedieningspaneel is verwijderd.
Deur is verwijderd.
Deurafdichting is verwijderd.
Frontpaneel is verwijderd.

4.7.1 Deurscharnier verwijderen

1. Verwijder de twee schroeven.

2. Verwijder het deurscharnier.

▶ Monteer in omgekeerde volgorde.
