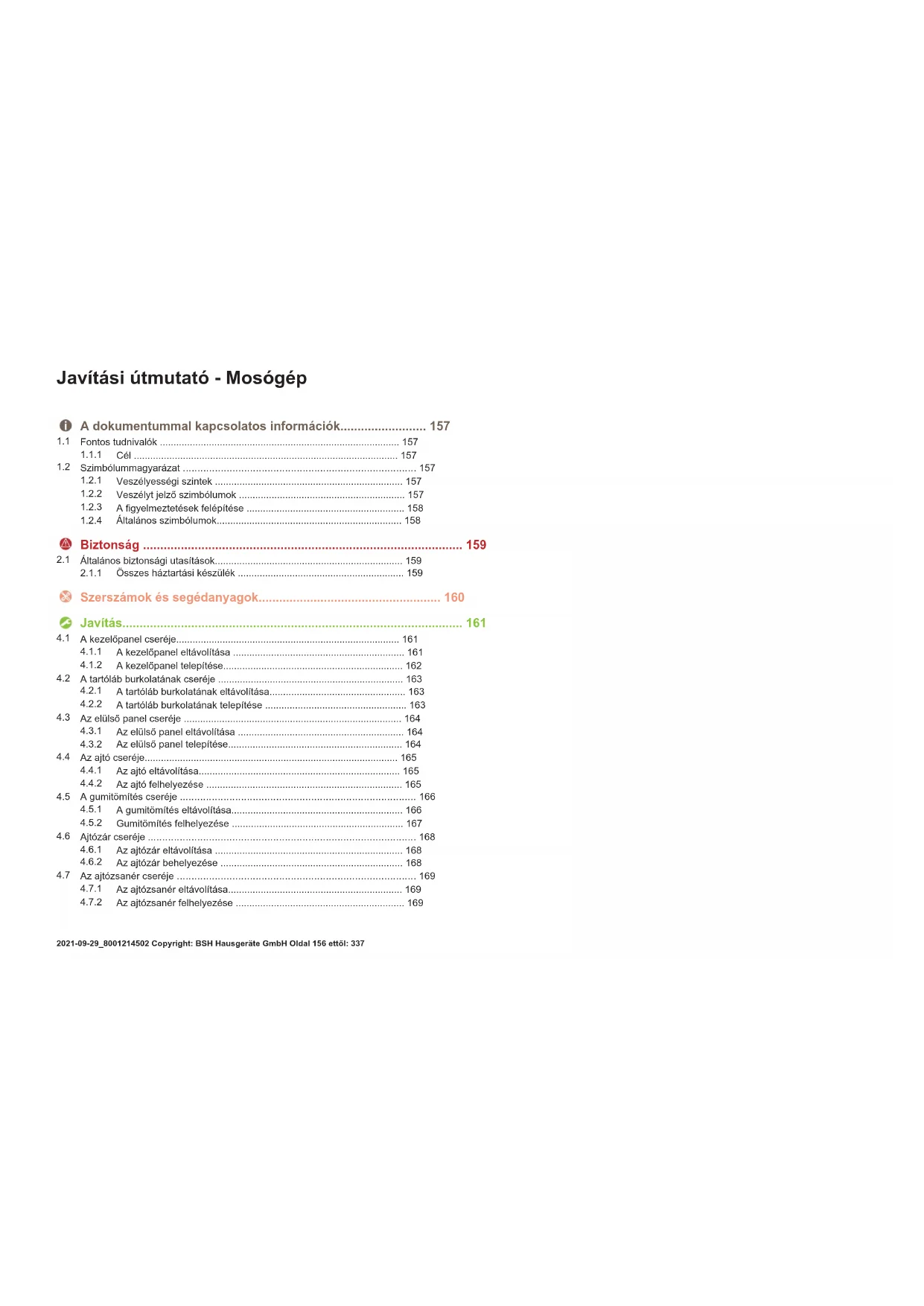

i A dokumentummal kapcsolatos információk.... 157

1.1 Fontos tudnivalók 157

1.1.1 Cél 157

1.2 Szimbólummagyarázat 157

1.2.1 Veszélyességi szintek 157

1.2.2 Veszélyt jelző szimbólumok 157

1.2.3 A figyelmeztetések felépítése 158

1.2.4 Általános szimbólumok.... 158

Biztonság 159

2.1 Általános biztonsági utasítások.... 159

2.1.1 Összes háztartási készülék 159

Szerszámok és segédanyagok.... 160

Javítás....161

4.1 A kezelőpanel cseréje.... 161

4.1.1 A kezelöpanel eltávolítása 161

4.1.2 A kezelőpanel telepítése.... 162

4.2 A tartóláb burkolatának cseréje 163

4.2.1 A tartóláb burkolatának eltávolitása.... 163

4.2.2 A tartóláb burkolatának telepítése 163

4.3 Az elülső panel cseréje 164

4.3.1 Az elülső panel eltávolítása 164

4.3.2 Az elülső panel telepítése.... 164

4.4 Az ajtó cseréje.... 165

4.4.1 Az ajtó eltávolítása.... 165

4.4.2 Az ajtó felhelyezése 165

4.5 A gumitömités cseréje 166

4.5.1 A gumitömités eltávolítása.... 166

4.5.2 Gumitömités felhelyezése 167

4.6 Ajtózár cseréje 168

4.6.1 Az ajtózár eltávolítása 168

4.6.2 Az ajtózár behelyezése 168

4.7 Az ajtózsanér cseréje 169

4.7.1 Az ajtózsanér eltávolítása.... 169

4.7.2 Az ajtózsanér felhelyezése 169

i A dokumentummal kapcsolatos információk

1.1 Fontos tudnivalók

1.1.1 Cél

Ezek a javítási tanácsok támogatják a fogyasztót a készülékek otthoni megjavításában a környezettudatos tervezésről szóló rendeletnek (2021 márciusától alkalmazandó) megfelelően.

Információkat tartalmaznak bizonyos pótalkatrészek cseréjével kapcsolatban, ideértve a figyelmeztetéseket és a kockázatokat is.

Ha kérdése van, vegye fel a kapcsolatot a vevőszolgálattal. A károkért kizárólag akkor vállalunk felelősséget, ha a javítási tanácsokat pontosan betartották.

1.2 Szimbólummagyarázat

1.2.1 Veszélyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból állnak. A figyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
⚠ VESZÉLY	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okoz.
⚠ FIGYELMEZTETÉS	A figyelmeztető üzenet figyelmen kívül hagyása halált vagy súlyos sérüléseket okozhat.
⚠ VIGYÁZAT	A figyelmeztető üzenet figyelmen kívül hagyása kisebb sérüléseket okozhat.
FIGYELEM!	A figyelmeztető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Táblázat 1: Veszélyességi szintek

1.2.2 Veszélyt jelző szimbólumok

A veszélyt jelző szimbólumok a veszélyt ábrázoló szimbolikus ábrázolások.

A jelen dokumentumban az alábbi veszélyt jelző szimbólumok használatosak:

Veszélyt jelző szimbólum Jelentés
	Általános figyelmeztető üzenet
	Elektromos feszültség veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

i A dokumentummal kapcsolatos információk

Veszélyt jelző szimbólum Jelentés
		Forró felületek miatt fennálló veszély
		Erős mágneses mező miatt fennálló veszély
		Nem ionizáló sugárzás veszélye

Táblázat 2: Veszélyt jelző szimbólumok

1.2.3 A figyelmeztetések felépítése

A jelen dokumentumban lévő figyelmeztetések szabványosított megjelenésűek és felépítésűek.

VESZÉLY

A veszély típusa és forrásal

A veszély / figyelmeztetés figyelmen kívül hagyásának lehetséges következményei.

▶ A veszély megelőzésére szolgáló intézkedések és tiltások.

Az alábbi példa egy olyan figyelmeztetést mutat be, amely az áram alatt lévő alkatrészek okozta áramütésre figyelmeztet. Megemlíti a veszély elkerülésére szolgáló intézkedést.

VESZÉLY

Áramütés veszélye áram alatt lévő alkatrészek miatt!

Halálos áramütés

A javítás megkezdése előtt legalább 60 másodperccel válassza le a készülékeket az elektromos hálózatról.

1.2.4 Általános szimbólumok

A jelen dokumentumban az alábbi általános szimbólumok használatosak:

Ált. szimbólum Jelentés
	Különleges tanács (szöveg és/vagy grafika)

Ált. szimbólum Jelentés
	Egyszerű tanács (csak szöveg)
	Videós oktatóanyagra mutató hivatkozás
	A szükséges eszközök
	A szükséges feltételek
	Feltétel (ha..., akkor...)
	Eredmény
[Indítás] Billentyű vagy gomb
[00123456] Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Táblázat 3: Általános szimbólumok

Biztonság

2.1 Általános biztonsági utasítások

2.1.1 Összes háztartási készülék

Áramütés veszélye áram alatt lévő alkatrészek miatt!

■ Az elektromos alkatrészek hibás javítása áramütéshez vezethet!
- A javítás megkezdése előtt legalább 60 másodperccel válassza le a készüléket az elektromos hálózatról.
A javítás után végeztessen a VDE 0701-nek vagy az országspecifikus szabályozásoknak megfelelő vizsgálatot.

Éles peremek miatt fennálló sérülésveszély!

■ Viseljen védőkesztyűt.

Zúzódásveszély a javítás, karbantartás, hibaelháritás és szervizelés során a nehéz és mozgó alkatrészek miatt

■ Viseljen védőcipőt.
- Biztosítsa leesés ellen a nehéz alkatrészeket.
■ Ne dugja be a testrészeit a mozgó alkatrészek közé.

Sérülhet a készülék biztonsága / működése!

■ Kizárólag eredeti pótalkatrészeket használjon.

Elektrosztatikailag érzékeny alkatrészek (ESD-k) károsodásának veszélye!

■ Ne érintse meg a modulokat, ideértve a csatlakozásokat és a vezetőket.

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz[15000155]	Műanyag alkatrészek meglazítására szolgáló szerszám
Biztonsági Torx T20 csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs[15000441]	Nyomatékkulcs 20–100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszúcsőrű fogó,hajíltott kialakítás[00341269]	Hossz: 200 mm
Oldalcsípő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelölés Részletek	Képek
Combination wrench[00340814]	Méret 13°mm, M8
Csillag-Villáskulcs[00340817]	Méret 17 mm, M10
Csillag-Villáskulcs[15000459]	Méret 16°mm, M10

Javítás

4.1 A kezelöpanel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A bútorlapot eltávolították.

4.1.1 A kezelöpanel eltávolítása

1. 1. Távolítsa el a mosószer-adagoló rekeszt.
2. Távolítsa el a fémburkolat csavarjait és az utolsó csavart is.

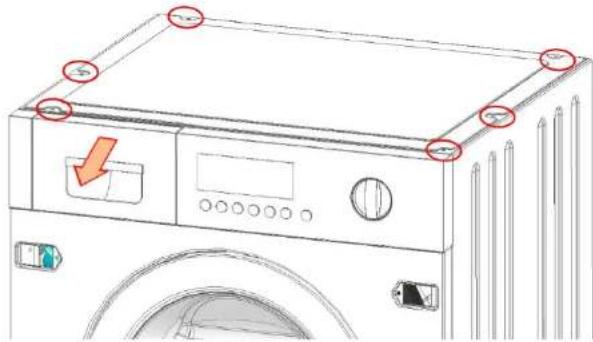

1. Távolítsa el a kezelőpanel csavarjait (1-2-3-4).

1. 1. Fogja meg a jobb és bal oldalon a kezelőpanelt.

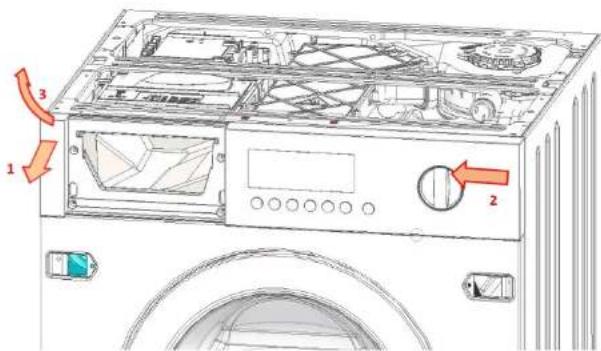

2. Finoman húzza ki a kezelőpanelt a bal oldalon (1).

3. Finoman tolja a kezelöpanelt balra (2).
4. Emelje elöl fel a kezelöpanelt (3).

4.1.2 A kezelőpanel telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.2 A tartóláb burkolatának cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.2.1 A tartóláb burkolatának eltávolítása

1. Távolítsa el a csavarokat.

1. Távolítsa el a tartóláb burkolatát annak lefelé történő elfordításával.

4.2.2 A tartóláb burkolatának telepítése

Az elhelyezést fordított sorrendben végezze.

4.3 Az elülső panel cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
√ Eltávolította a mosószer-adagolót.
Eltávolította a kezelőpanelt.
√ Eltávolította az ajtót.
A gumitömítést eltávolították.
A tartóláb burkolatát eltávolították.

4.3.1 Az elülső panel eltávolítása

VIGYÁZAT

Éles burkolatszélek!

Vágási sérülések

Viseljen védőkesztyűt.

1.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Távolítsa el a csavarokat az alábbi sorrendben (1-2-3-4-5-6-7).

1. Távolítsa el az elülső panelt.

4.3.2 Az elülső panel telepítése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.4 Az ajtó cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.4.1 Az ajtó eltávolítása

▶ Távolítsa el a három csavart.

4.4.2 Az ajtó felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.5 A gumitömítés cseréje

VIGYÁZAT

Éles burkolatszélek!

Vágási sérülések

Viseljen védökesztyüt.

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.5.1 A gumitömítés eltávolítása

VIGYÁZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérülés.

- Biztosítsa az alkatrészt leesés ellen.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A készülék többi részeinek vagy az ügyfél lakásának (pl. padló) károsodása.

- Biztosítsa az alkatrészt leesés ellen.

1. Távolítsa el a mosószer-adagoló rekeszt.
2. Távolítsa el a kezelőpanelt (két csavar a jobb oldalon, négy csavar az adagoló területén).
3. Vegye le az ajtót.

1. Távolítsa el a tartóláb burkolatát.

5.

FIGYELEM!

Sérült felület kockázatal

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

A feszítőgyűrű eltávolításához kizárólag műanyag szerszámokat használjon.

Távolítsa el a feszítőgyűrűt a tömítésből az elülső panelen egy műanyag szerszámmal.

1. Távolítsa el az elülső panelt.

Javítás

1. A szárítóalagúttal oldja ki a tömítéscsatlakozást.

1. Távolítsa el a műanyag csövön lévő tömítés rögzítögyűrűjét (7 mm-es csökulcs)
2. Távolítsa el a tömítést.

4.5.2 Gumitömítés felhelyezése

- Az elhelyezést fordított sorrendben végezze.

Javítás

4.6 Ajtózár cseréje

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.

4.6.1 Az ajtózár eltávolítása

1. Nyissa ki az ajtót.

2.

FIGYELEM!

Sérült felület kockázata!

A helytelen szerszámok használatával megkarcolhatja a készülék felületét.

Kizárólag műanyag szerszámokat használjon.

Távolítsa el a rugót, és tolja el a tömítést.

1. Távolítsa el az ajtózáron lévő csavarokat.
2. Lazítsa meg az ajtózárat.
3. Felfelé húzva távolítsa el a vészkioldót a vezetőböl.
4. Húzza ki a kábelcsatlakozót.

4.6.2 Az ajtózár behelyezése

Az ajtózárnak megfelelő pozícióban kell lennie ahhoz, hogy a vészhelyzeti ajtónyítás működőképes legyen.

• Az elhelyezést fordított sorrendben végezze.

Javítás

4.7 Az ajtózsanér cseréje

Nyitott zsanér!

Ujjak zúzódása/beszorulása

▶ Ne nyúljon be a nyitott zsanérba.

Viseljen védőkesztyüt.

Követelmény:

A készüléket leválasztotta az áramellátásról.
A készüléket leválasztotta a vízellátásról.
A bútorlapot eltávolították.
√ Eltávolította a mosószer-adagolót.
√ Eltávolította a kezelőpanelt.
√ Eltávolította az ajtót.
A gumitömítést eltávolították.
Az elülső panelt eltávolították.

4.7.1 Az ajtózsanér eltávolítása

1. Távolítsa el a két csavart.

2. Távolítsa el az ajtózsanért.

4.7.2 Az ajtózsanér felhelyezése

- Az elhelyezést fordított sorrendben végezze.
