NAUDOJIMO INSTRUKCIJA V6540X2 NEFF

Įspėjimų struktūra............................................................................200

Durelių sandariklio uždėjimas ..........................................................209

Durelių užrakto sumontavimas.........................................................210

Durelių vyrio uždėjimas ...................................................................211 Informacija apie remontą-Skalbyklė 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.198iš337Dėl šio dokumento

Šios remonto nuorodos padeda naudotojui pataisyti prietaisus patiems pagal galiojantį ekologinio projektavimo reglamentą (2021 m. kovo mėn. redakcija). Jose pateikta informacija, kaip pakeisti tam tikras atsargines dalis, įskaitant ir įspėjimus bei riziką. Jei kiltų klausimų, kreipkitės į mūsų klientų aptarnavimo tarnybą. Mes atsakysime už žalą tik tuo atveju, jei bus tinkamai laikomasi remonto nuorodų.

1.2 Simbolių paaiškinimas

1.2.1 Pavojaus lygiai

Įspėjimo lygiai susideda iš simbolio ir signalinio žodžio. Signalinis žodis nurodo pavo- jaus sunkumą. Įspėjimo lygis Reikšmė PAVOJUS Nepaisant įspėjamojo pranešimo, ištinka mirtis arba sunkūs sužalojimai. ĮSPĖJIMAS Nepaisant įspėjamojo pranešimo, gali ištikti mirtis arba sunkūs sužalojimai. PERSPĖJIMAS Nepaisant įspėjamojo pranešimo, galimi nedideli sužalojimai. DĖMESIO! Nepaisant įspėjamojo pranešimo, gali būti sugadintas turtas. Lentelė1: Pavojaus lygiai

1.2.2 Pavojaus simboliai

Pavojaus simboliai yra simboliniai atvaizdai, nurodantys pavojaus rūšį. Šiame: dokumente naudojami tokie pavojaus simboliai Pavojaus simbolis Reikšmė Bendrasis įspėjamasis pranešimas Pavojinga elektros įtampa Sprogimo pavojus Įpjovimo pavojus Prispaudimo pavojus Dėl šio dokumento 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.199iš337Pavojaus simbolis Reikšmė Pavojus dėl karštų paviršių Pavojus dėl stipraus magnetinio lauko Pavojus dėl nejonizuojančiosios spindu- liuotės Lentelė2: Pavojaus simboliai

1.2.3 Įspėjimų struktūra

Šiame dokumente pateikiami įspėjimai yra standartizuotos išvaizdos ir standartizuotos struktūros. PAVOJUS Pavojaus tipas ir šaltinis! Galimos pasekmės, jei nepaisoma pavojaus/ įspėjimo.

Priemonės ir draudimai pavojui išvengti. Šiame pavyzdyje parodytas įspėjimas, įspėjantis apie elektros smūgį dėl dalių su įtam- pa. Paminėta priemonė, kaip išvengti pavojaus. PAVOJUS Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! Mirtis dėl elektros smūgio

Prieš pradėdami remontą, ne mažiau kaip prieš 60 sekundžių at- junkite prietaisus nuo elektros tiekimo.

1.2.4 Bendrieji simboliai

Šiame dokumente naudojami tokie bendrieji simboliai: Bendr. simbolis Reikšmė Žymi specialų patarimą (tekstas ir(arba) grafika) Žymi paprastą patarimą (tik tekstas) Žymi nuorodą į vaizdo pamoką Bendr. simbolis Reikšmė Žymi reikalingus įrankius Žymi reikalingas prielaidas Žymi sąlygą (jei ..., tai ...) Žymi rezultatą Paleisti Žymi klavišą arba ekrano mygtuką [00123456] Žymi dalies numerį Būsena Žymi rodomą tekstą / langą (prietaiso ek- rane) Lentelė3: Bendrieji simboliai Dėl šio dokumento 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.200iš337Sauga

2.1 Bendrosios saugos instrukcijos

2.1.1 Visi buitiniai prietaisai

Elektros smūgio pavojus dėl dalių, kuriose yra įtampa! ¡ Elektrinių konstrukcinių dalių remonto klaidos gali sukelti elektros smūgį! ¡ Prieš pradėdami dirbti, ne mažiau kaip prieš 60 sekundžių atjunkite prietaisą nuo maitinimo. ¡ Po remonto pasirūpinkite, kad būtų atliktas saugos bandymas pagal VDE 0701 arba šalyje galiojančius reglamentus. Pavojus susižeisti į aštrias briaunas! ¡ Mūvėkite apsaugines pirštines. Prispaudimo rizika remonto, einamosios techninės priežiūros, sutrikimų šalinimo ir techninės priežiūros metu dėl sunkių ir judančių konstrukcinių dalių ¡ Avėkite apsauginius batus. ¡ Apsaugokite sunkias konstrukcines dalis, kad jos nenukristų. ¡ Neartinkite kūno dalių prie judančių konstrukcinių dalių. Rizika prietaiso saugai / veikimui! ¡ Naudokite tik originalias atsargines dalis. Elektrostatiškai jautrių konstrukcinių dalių (ESD) pažeidimo rizika! ¡ Nelieskite modulių, o taip pat ir jų jungčių bei laidininkų kelių. Sauga 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.201iš337Įrankiai ir pagalbinės priemonės Paskyrimas Išsami informacija Vaizdai Pagalbinis įrankis [15000155] Įrankis plastikinėms dalims at- palaiduoti „Torx T20“ atsuktu- vas su kiauryme [00340764] 100mm, varžtams su saugos kaiščiu Dinamometrinis ve- ržliaraktis [15000441] Dinamometrinis veržliaraktis 20–100 Nm Atsuktuvas su įpjo-

[00340854] Mentė 3,5mm x 0,6mm x 100mm, apsauginė izoliacija 1000V AC Atsuktuvas su įpjo-

[00340855] Mentė 5,5mm x 1,0mm x 125mm, apsauginė izoliacija 1000V AC Adatinės replės, kampinės [00341269] Ilgis 200 mm Šonu pjaunančios replės [00342182] Ilgis: 200mm Paskyrimas Išsami informacija Vaizdai Kombinuotas ve- ržliaraktis [00340811] Rakto plotis 10ºmm, M6 Combination wren-

[00340814] Rakto plotis 13ºmm, M8 Kombinuotas ve- ržliaraktis [00340817] Rakto plotis 17mm, M10 Kombinuotas ve- ržliaraktis [15000459] Rakto plotis 16ºmm, M10 Įrankiai ir pagalbinės priemonės 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.202iš337Remontas

4.1 Valdymo skydo keitimas

PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė nuimta.

4.1.1 Valdymo skydo nuėmimas

1. 1. Išimkite skalbiklio stalčių.

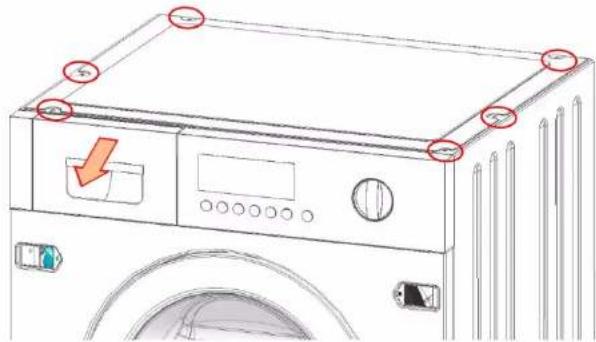

2. Išsukite varžtus iš metalinio stalviršio ir tą paskutinį.

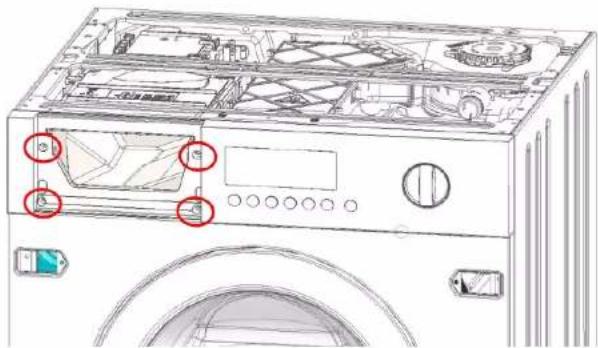

2. Išsukite varžtus iš valdymo skydo (1-2-3-4).

Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.203iš3373. 1. Suimkite valdymo skydą rankomis iš kairės ir iš dešinės pusės.

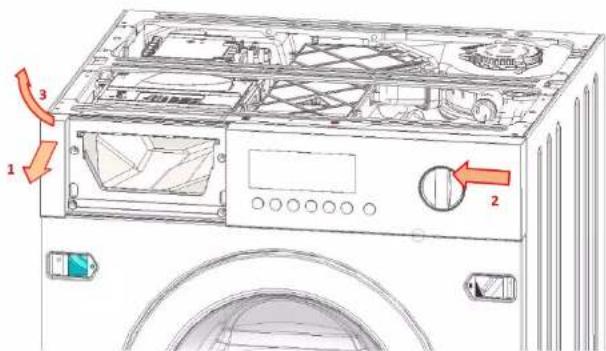

2. Šiek tiek ištraukite valdymo skydą kairėje pusėje (1).

3. Šiek tiek pastumkite valdymo skydą į kairę (2).

4. Nukelkite valdymo skydą pirmyn ir aukštyn (3).

4.1.2 Valdymo skydo uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.204iš3374.2 Pagrindo dangčio keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.2.1 Pagrindo dangčio nuėmimas

1. Išsukite varžtus.

2. Nuimkite pagrindo dangtį, pasukdami pagrindą žemyn.

4.2.2 Pagrindo dangčio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.205iš3374.3 Priekinio skydo keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Išimtas skalbiklio stalčius. Valdymo skydas turi būti nuimtas. Durelės nuimtos. Durelių sandariklis nuimtas. Pagrindo dangtis nuimtas.

4.3.1 Priekinio skydo nuėmimas

PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Mūvėkite apsaugines pirštines.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grindys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Nurodyta tvarka (1-2-3-4-5-6-7) išsukite varžtus.

2. Nuimkite priekinį skydą.

4.3.2 Priekinio skydo uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.206iš3374.4 Durelių keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.4.1 Durelių nuėmimas

Išsukite tris varžtus.

4.4.2 Durelių uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.207iš3374.5 Durelių sandariklio keitimas PERSPĖJIMAS Aštrios korpuso briaunos! Galima įsipjauti

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.5.1 Durelių sandariklio nuėmimas

Apsaugokite konstrukcinę dalį, kad ji nenukristų. DĖMESIO! Pavojus, kad atpalaidavus varžtus dalys nukris! Gali būti sugadintos kitos prietaiso dalys arba kliento namai, pvz., grin- dys.

Apsaugokite konstrukcinę dalį, kad ji nenukristų.

1. Išimkite skalbiklio stalčių.

2. Išimkite valdymo skydą (du varžtai dešinėje pusėje ir keturi varžtai dozatoriaus sri-

4. Nuimkite pagrindo dangtį.

DĖMESIO! Pavojus sugadinti paviršius! Naudojant netinkamus įrankius galima subraižyti prietaiso paviršių.

Norėdami pakeisti veržiamąjį žiedą, naudokite tik plastikinius įrankius. Plastikiniu įrankiu nuimkite veržiamąjį žiedą nuo tarpinės ant priekinio skydo.

6. Nuimkite priekinį skydą.

Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.208iš3377. Atpalaiduokite tarpinės jungtį nuo džiovintuvo kanalo.

8. Pašalinkite nuo plastikinės vonelės tarpinės fiksavimo žiedą (7mm įstatomuoju

9. Nuimkite tarpinę.

4.5.2 Durelių sandariklio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.209iš3374.6 Durelių užrakto keitimas Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo.

4.6.1 Durelių užrakto nuėmimas

DĖMESIO! Pavojus sugadinti paviršius! Naudojant netinkamus įrankius galima subraižyti prietaiso paviršių.

Naudokite tik plastikinius įrankius. Išimkite spyruoklę ir nustumkite sandariklį.

3. Išsukite durelių užrakto varžtus.

4. Atpalaiduokite durelių užraktą.

5. Aukštyn nuimkite nuo kreipiamosios avarinio atsklendimo įtaisą.

6. Atjunkite kabelių jungtį.

4.6.2 Durelių užrakto sumontavimas

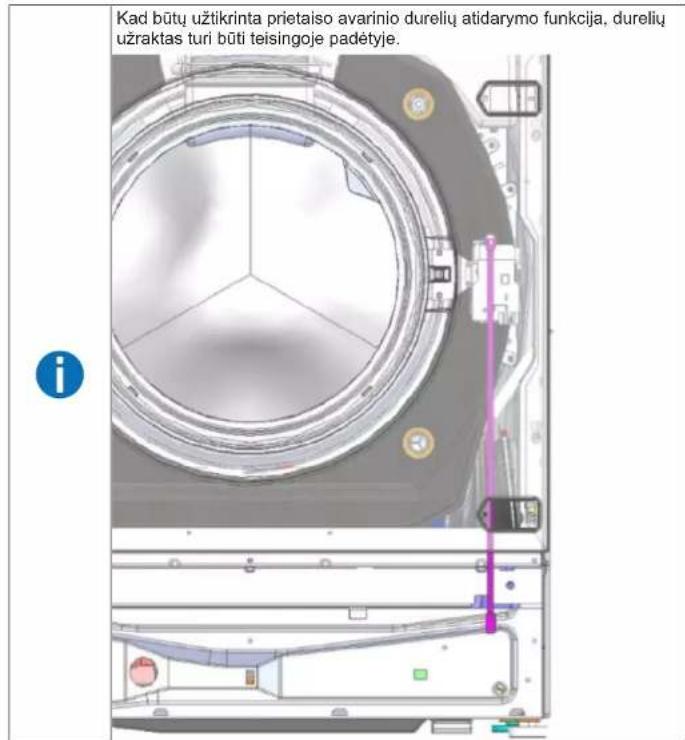

Kad būtų užtikrinta prietaiso avarinio durelių atidarymo funkcija, durelių užraktas turi būti teisingoje padėtyje.

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.210iš3374.7 Durelių vyrio keitimas PERSPĖJIMAS Atvira vyrių sritis! Galima prisispausti / prisiverti pirštus

Nekiškite rankų į vyrių sritį.

Mūvėkite apsaugines pirštines. Reikalavimas. Prietaisas atjungtas nuo maitinimo šaltinio. Prietaisas atjungtas nuo vandens tiekimo. Baldinė plokštė nuimta. Išimtas skalbiklio stalčius. Valdymo skydas turi būti nuimtas. Durelės nuimtos. Durelių sandariklis nuimtas. Priekinis skydas nuimtas.

4.7.1 Durelių vyrio nuėmimas

1. Išsukite du varžtus.

2. Nuimkite durelių vyrį.

4.7.2 Durelių vyrio uždėjimas

Uždėkite atvirkščia eilės tvarka. Remontas 2021-09-29_8001214502 Autorių teisės priklauso „BSH Hausgeräte GmbH“ Psl.211iš337Om dette dokumentet......................................................................213
