BEDIENUNGSANLEITUNG V6540X2 NEFF

4.5 Einstellen der Türschließkraft


ACHTUNG
Scharfe Kanten und Gehäuse können Verletzungen verursachen.
Tragen Sie Schutzhandschuhe.


ACHTUNG
Verletzungsgefahr durch herabfallende Teile beim Lösen der Schrauben!
Halten Sie die Teile beim Lösen fest.
Befestigen Sie die Komponenten, damit sie nicht herunterfallen.

ACHTUNG!
Verletzungsgefahr durch herabfallende Teile beim Lösen der Schrauben!
Beschädigte Teile können zu Verletzungen oder Sachschäden führen.
Entsorgen Sie beschädigte Teile.
Befestigen Sie die Komponenten, damit sie nicht herunterfallen.
N3nCKBaHe:
YpeDbTe N3KJIIOUeH OT 3aXpaHbAHeTO. YpeBt E N3KJIQUeH OT BOOChA6DnTeHnHaT MaPexa
4.5.1 Cbajhe Ha ynnbTHEHnTo HA Bpata


BHMMATEJIHO
Pnck OT nadaun yactn nopadn pa3xna6eHN BnHTOBe!
JapahBaHe npaHnnaaunyactn.
3akpeneteKOMnoHeHTa,TakaYe da He naHe.

BHIMAHHE!
Pnck ot nadaaun yactn npapn pa3xna6ehn BnHTOBe!
NopeHa npTu nactn Ha ypeHa nn B Doma Ha KneHTa, Hap. bHO
TO.
3akpenete KOMnoHEHTa, Taka Ye da He naHe.
1.CBaIeTe YekMeJdxKeTo 3a nepuInen npenapaT. 2.CaaneTe KOHTponHnnaHn (Dba BnHTa OT DcHATA CtpHa N cTnpu BnHTa B 30- Hata Ha OTdeneHneTo 3a npenapat). 3.ИЗБАДЕТБВРАТА.
4.CbaneTe Kanaka Ha Ochobata.
5.

Achtung: Beschädigte Oberfläche!
Die Oberfläche kann zerkratzt werden, wenn Sie ungeeignete Werkzeuge verwenden.
Verwenden Sie nur geeignete Werkzeuge für Wartung und Reinigung.
Schützen Sie die Oberfläche vor Verschmutzung und verwenden Sie geeignete Werkzeuge.
- Wartung

Reparatur
7. Lösen Sie die Schraube der Dichtung mit dem Trockner.

8. Entfernen Sie die Befestigungsschrauben der Dichtung am Gehäuse der Trommel (7 mm Gabelschlüssel). 9. Entfernen Sie die Dichtung.
4.5.2 Montage der Türdichtung
In diesem Dokument werden folgende Gefahrensymbole verwendet:
In diesem Dokument werden folgende allgemeine Symbole verwendet:
Sichern Sie das Bauteil gegen Herunterfallen.

ACHTUNG!
Sichern Sie das Bauteil gegen Herunterfallen.
Voraussetzung:
Sichern Sie das Bauteil gegen Herunterfallen.

ACHTUNG!
Sichern Sie das Bauteil gegen Herunterfallen.
2021-09-29_8001214502 Urheberrecht BSH Hausgeräte GmbH Seite 69 von 337
4.5.2 Türdichtung montieren
4.7.2 Türscharnier montieren
2021-09-29 8001214502 Urheberrecht: BSH Hausgeräte GmbH Seite 88 von 337
2021-09-29_8001214502 Urheberrecht: BSH Hausgeräte GmbH Seite 90 von 337
Montage
2021-09-29 8001214502 Urheberrecht: BSH Hausgeräte GmbH Seite 97 von 337
Reparaturanleitung - Waschmaschine
1 Zu diesem Dokument 129 1.1 Wichtige Hinweise: 129 1.1.1 Zweck 129 1.2 Zeichenerklärung 129 1.2.1 Gefahrenstufen 129 1.2.2 Gefahrensymbole 129 1.2.3 Struktur der Warnhinweise 130 1.2.4 Allgemeine Symbole 130 Sicherheit 131 2.1 Allgemeine Sicherheitshinweise 131 2.1.1 Alle Hausgeräte 131 Werkzeuge und Hilfsmittel 132 Instandsetzen 133 4.1 Bedienblende tauschen 133 4.1.1 Bedienblende demontieren 133 4.1.2 Bedienblende montieren 134 4.2 Austauschen der Sockelabdeckung 135 4.2.1 Ausbau der Sockelabdeckung 135 4.2.2 Einbau der Sockelabdeckung 135 4.3 Austauschen der Frontblende 136 4.3.1 Ausbau der Frontblende 136 4.3.2 Einbau der Frontblende 136 4.4 Tür austauschen 137 4.4.1 Ausbau der Tür 137 4.4.2 Einbau der Tür 137 4.5 Austauschen der Türdichtung 138 4.5.1 Ausbau der Türdichtung 138 4.5.2 Einbau der Türdichtung 139 4.6 Austauschen der Türverriegelung 140 4.6.1 Türverriegelung demontieren 140 4.6.2 Türverriegelung montieren 140 4.7 Türscharnier austauschen 141 4.7.1 Ausbau des Türscharniers 141 4.7.2 Einbau des Türscharniers 141
Zu diesem Dokument
1.1 Wichtige Hinweise:
1.1.1 Zweck
Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.
Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.
1.2 Zeichenerklärung
1.2.1 Gefahrenstufen
Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.
| Gefahrenstufe Bedeutung | |
| GEFAHR | Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen. |
| WARNUNG | Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen. |
| VORSICHT | Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen. |
| ACHTUNG | Nichtbeachtung des Warnhinweises kann zu Sachschäden führen. |
Tabelle 1: Gefahrenstufen
1.2.2 Gefahrensymbole
Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:
| Gefahrensymbol Bedeutung | |
| ! | Allgemeiner Warnhinweis |
| Gefahr durch elektrische Spannung | |
| Gefahr durch Explosion | |
| Gefahr von Schnittverletzungen | |
| Gefahr von Quetscherfetzungen |
Zu diesem Dokument
| Gefahrensymbol Bedeutung | |
| Gefahr durch heiße Oberflächen | |
| Gefahr durch starkes Magnetfeld | |
| Gefahr durch nicht ionisierende Strahlung |
Tabelle 2: Gefahrensymbole
1.2.3 Struktur der Warnhinweise
Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.


GEFAHR
Art und Quelle der Gefahr!
Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises.
Maßnahmen und Verbote zur Vermeidung der Gefahr.
Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!
Tod durch Stromschlag
Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz
trennen.
1.2.4 Allgemeine Symbole
In diesem Dokument werden folgende allgemeine Symbole verwendet:
| Allg. Symbol Bedeutung | |
| i | Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps |
| i | Kennzeichnung eines einfachen (nur Text) Tipps |
| Allg. Symbol Bedeutung | |
| Kennzeichnung eines Links zu einer Vi- deoanleitung | |
| Kennzeichnung erforderlicher Werkzeuge | |
| Kennzeichnung erforderlicher Voraussetzungen | |
| Kennzeichnung einer Bedingung (Wenn ..., dann ...) | |
| Kennzeichnung eines Ergebnisses | |
| Start Kennzeichnung einer Taste oder Schalt- fläche | |
| [00123456] Kennzeichnung einer Materialnummer | |
| Status Kennzeichnung eines angezeigten Tex- tes / Fensters (im Gerätedisplay) | |
Tabelle 3: Allgemeine Symbole
Sicherheit
2.1 Allgemeine Sicherheitshinweise
2.1.1 Alle Hausgeräte
Stromschlaggefahr durch spannungsführende Teile!
- Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.
Verletzungsgefahr durch scharfe Kanten!
Schutzhandschuhe tragen.
Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und
Servicearbeiten durch schwere sich bewegende Bauteile
Schutzhandschuhe tragen. Schwere Bauteile gegen Herabfallen sichern. Körperteile nicht in sich bewegende Bauteile stecken.
Gefährdung der Gerätesicherheit/-funktion!
Ausschließlich Originalersatzteile verwenden. Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)! - Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.
Werkzeuge und Hilfsmittel
| Bezeichnung Details | Bildner | |
| Hilfswerkzeug [15000155] | Montagekeil zum Ausrasten von Plastikteilen | |
| Schraubendreher Torx T20 mit Bohrung [00340764] | 100 mm, für Schrauben mit Sicherheitsstift | |
| Drehmoment-Schlüssel [15000441] | Drehmoment-Schlüssel 20 - 100 Nm | |
| Schlitzschrauben-dreher [00340854] | Klinge 3,5 mm x 0,6 mm x 100 mm, Schutzisolation 1000 V Wechselstrom | |
| Schlitzschrauben-dreher [00340855] | Klinge 5,5 mm x 1,0 mm x 125 mm, Schutzisolation 1000 V Wechselstrom | |
| Spitzzange, geob-gen [00341269] | Länge 200 mm | |
| Seitenschneider [00342182] | Länge: 200 mm |
| Bezeichnung Details Bilder | ||
| Gabel-Ringschlüssel[00340811] | Schlüsselweite 10°mm, M6 | |
| Combination wrench[00340814] | Schlüsselweite 13°mm, M8 | |
| Gabel-Ringschlüssel[00340817] | Schlüsselweite 17 mm, M10 | |
| Gabel-Ringschlüssel[15000459] | Schlüsselweite 16°mm, M10 | |

Instandsetzen
4.1 Bedienblende tauschen

VORSICHT
Scharfe Gehäusekanten!
Schnittverletzungen
Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert worden.
4.1.1 Bedienblende demontieren
- Die Waschmittelschublade entfernen.

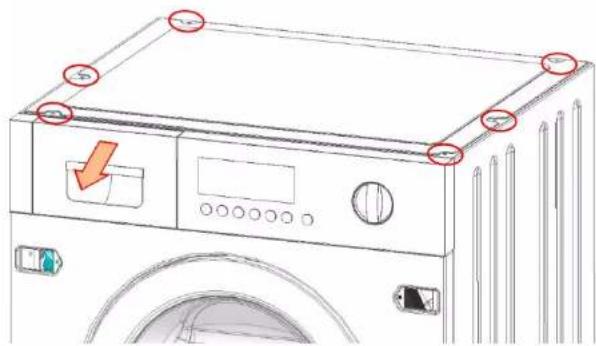

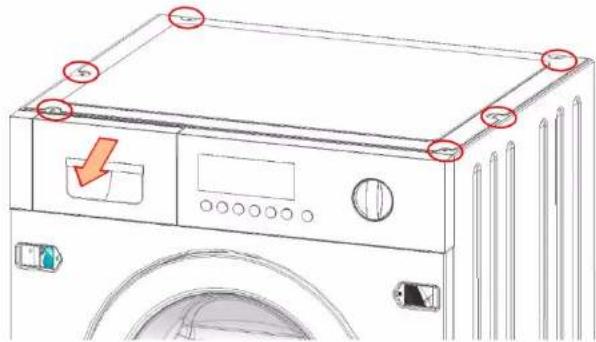

- Die Schrauben an der metallischen Arbeitsplatte und an der Bedienblende entfernen.

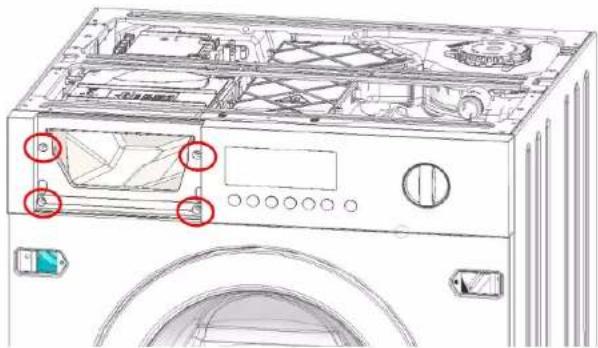

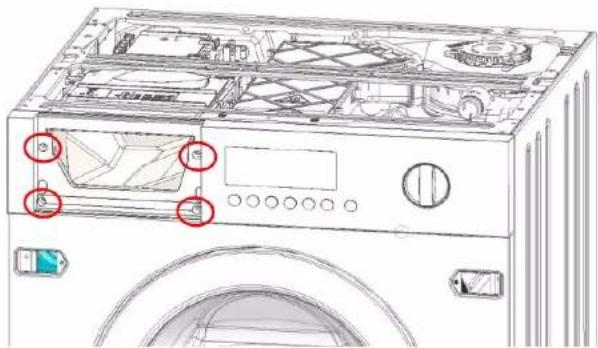

- Die Schrauben (1-2-3-4) an der Bedienblende entfernen.


Instandsetzen
3.1. Die Bedienblende mit beiden Händen an der linken und rechten Seite heben.

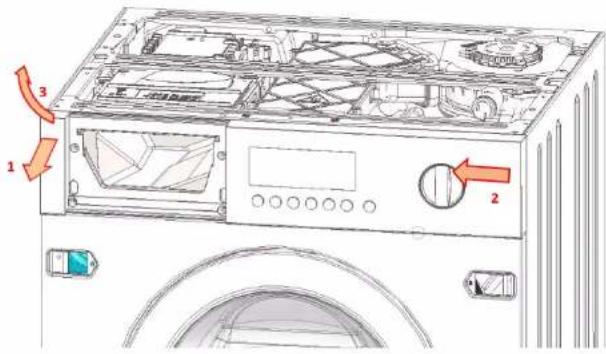

- Die Bedienblende an der linken Seite leicht herausziehen (1).
- Die Bedienblende leicht nach links drücken (2).
- Die Bedienblende nach vorne und nach oben ziehen (3).

4.1.2 Bedienblende montieren
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.2 Austauschen der Sockelabdeckung
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.
4.2.1 Ausbauen der Sockelabdeckung

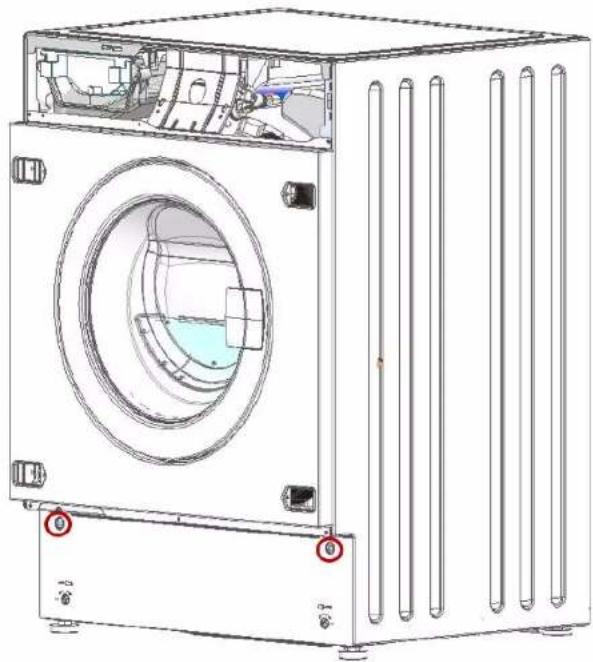

- Die Schrauben entfernen.

- Die Sockelabdeckung durch Drehen nach unten entfernen.
4.2.2 Einbau der Sockelabdeckung
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.3 Austauschen der Frontblende
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Waschmittelschublade ist entfernt worden. Die Bedienblende ist entfernt. Tür ist ausgebaut. Türdichtung ist demontiert. Die Sockelabdeckung ist entfernt.
4.3.1 Ausbauen der Frontblende

A VORSICHT
Scharfe Gehäusekanten!
Schnittverletzungen
Schutzhandschuhe tragen.
1.
VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben! Verletzungsgefahr durch herabfallende Teile. Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben! Gefahr der Beschädigung anderer Geräte bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens. Die Komponenten gegen Herunterfallen sichern.
Die Schrauben in der Reihenfolge (1-2-3-4-5-6-7) entfernen.
2. Die Frontblende entfernen.
4.3.2 Einbau der Frontblende
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.4 Tür austauschen
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.
4.4.1 Ausbauen der Tür

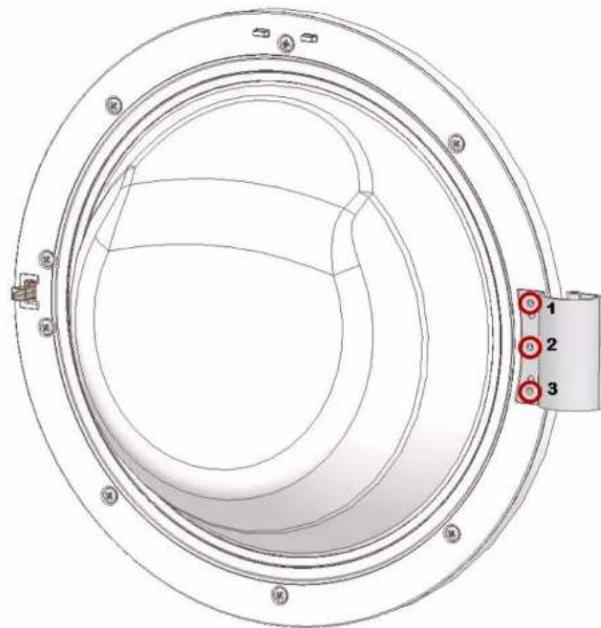

Die drei Schrauben entfernen.

4.4.2 Einbau der Tür
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.5 Austauschen der Türdichtung


VORSICHT
Scharfe Gehäusekanten!
Schnittverletzungen
Schutzhandschuhe tragen.


VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.
4.5.1 Ausbauen der Türdichtung


VORSICHT
Risiko herabfallender Teile durch gelöste Schrauben!
Verletzungsgefahr durch herabfallende Teile.
Die Komponenten gegen Herunterfallen sichern.

ACHTUNG
Risiko herabfallender Teile durch gelöste Schrauben!
Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen
im Haushalt des Kunden, z. B. des Bodens.
Die Komponenten gegen Herunterfallen sichern.
- Die Waschmittelschublade entfernen.
- Die Bedienblende entfernen (zwei Schrauben an der rechten Seite und vier
Schrauben in Nähe der Einspülschale).
- Die Tür entfernen.
4. Die Sockelabdeckung entfernen.
5.
ACHTUNG
Gefahr von Oberflächenschäden!
Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.
Für den Austausch des Spannrings dürfen ausschließlich
Kunststoffwerkzeuge verwendet werden.
Den Spannring mit einem Kunststoffwerkzeug von der Dichtung an der Vorderfront entfernen.
- Die Frontblende entfernen.

Instandsetzen

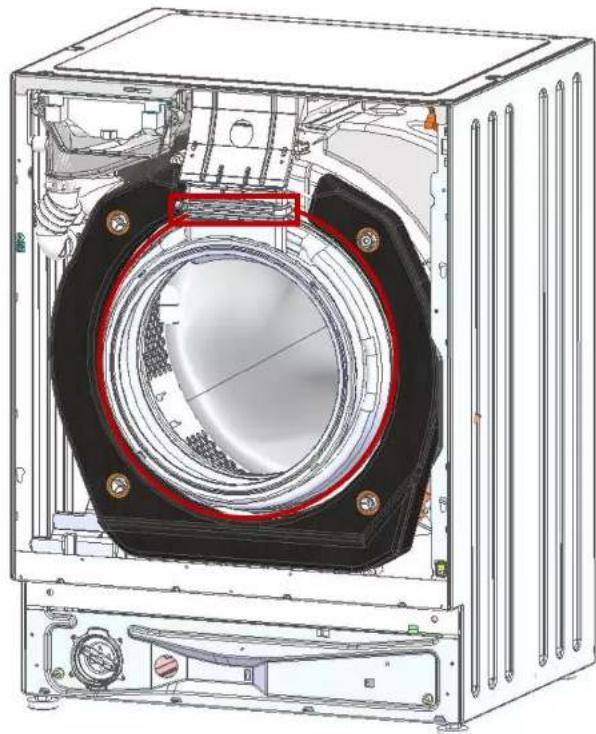

- Die Dichtungsverbindung zum Trocknertunnel lösen.

- Den Befestigungsring der Dichtung an der Kunststoffwanne entfernen (7 mm Steckschlüssel).
- Die Dichtung entfernen.
4.5.2 Einbauen der Türdichtung
Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.6 Austauschen der Türverriegelung
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt.

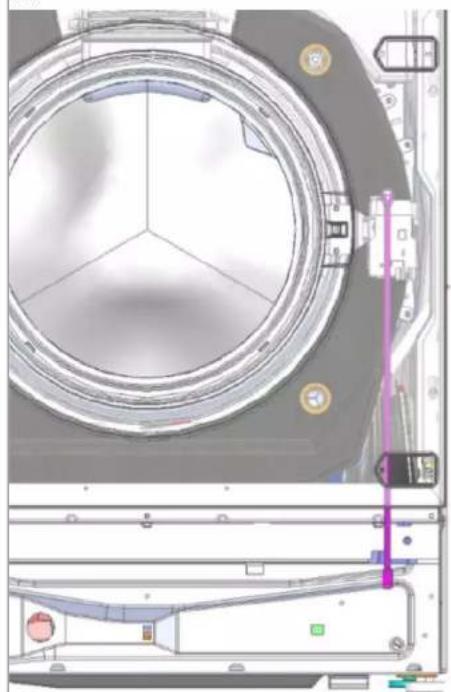

4.6.1 Türverriegelung demontieren
- Die vordere Tür öffnen.
2.

ACHTUNG
Gefahr von Oberflächenschäden!
Bei Verwendung ungeeigneter Werkzeuge kann die Geräteoberfläche beschädigt werden.
Ausschließlich Kunststoffwerkzeuge verwenden.
Die Feder entfernen und die Dichtung beiseite schieben.
- Die Schrauben an der Türverriegelung entfernen.
- Die Türverriegelung lösen.
- Die Notentriegelung nach oben aus der Führung entfernen.
- Den Kabelsteckverbinder abziehen.
4.6.2 Türverriegelung montieren
Die Türverriegelung muss sich in der richtigen Position befinden, um die ordnungsgemäße Notfall-Türöffnungsfunktion des Geräts sicherzustellen.

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen
4.7 Türscharnier austauschen

VORSICHT
Offener Scharnierbereich!
Quetschen / Einklemmen der Finger Nicht in den Scharnierbereich greifen. Schutzhandschuhe tragen.
Voraussetzung:
Das Gerät ist spannungsfrei. Das Gerät ist von der Wasserversorgung getrennt. Die Möbelfront ist demontiert worden. Die Waschmittelschublade ist entfernt worden. Die Bedienblende ist entfernt. Tür ist ausgebaut. Türdichtung ist demontiert. Das Frontpanel ist entfernt worden.
4.7.1 Ausbau des Türscharniers
- Zwei Schrauben entfernen.
- Türscharnier ausbauen.

4.7.2 Einbau des Türscharniers
Der Einbau erfolgt in umgekehrter Reihenfolge.

Reparatur
4.1 Austausch der Bedienblende

VORSICHT
Scharfe Kanten am Gehäuse
Verletzungsgefahr durch Schnitte
Schutzhandschuhe tragen.
Hinweis:
Das Gerät muss von der Stromversorgung getrennt sein. Das Gerät muss von der Wasserversorgung getrennt sein. Die Möbelblende ist abgenommen.
4.1.1 Entfernen der Bedienblende
1.1. Entnehmen Sie den Spülmittelschublade. 2. Entfernen Sie die Schrauben der Metall-Arbeitsplatte sowie die hintere Schraube.

- Entfernen Sie die Schrauben der Bedienblende (1-2-3-4).


Reparatur
3.1. Fassen Sie die Bedienblende mit beiden Händen links und rechts.
4.5.2 Montage der Türscharniere
Montieren Sie in umgekehrter Reihenfolge.

Reparatur
4.6 Austausch des Türschlosses
Anforderung:
Das Gerät muss von der Strom- und Wasserversorgung getrennt sein.
4.6.1 Entfernen des Türschlosses
Entfernen Sie die Schrauben in der folgenden Reihenfolge (1-2-3-4-5-6-7).

- Demontieren Sie die Frontblende.
Montieren Sie in umgekehrter Reihenfolge.

Reparatur

Reparatur
4.1 Bedienfeld ersetzen


Voraussetzung:

Reparatur
4.3 Frontblende ersetzen
Voraussetzung:

Reparatur
4.5.2 Türzähler anbringen
