KASUTUSJUHEND V6540X2 NEFF

4.1 Juhtpaneeli vahetamine 91

4.1.1 Juhtpaneeli eemaldamine 97
4.1.2 Juhtpaneeli paigaldamine 9

4.2 Alumise katte vahetamine 93

4.2.1 Alumise katte eemaldamine 93
4.2.2 Alumise katte paigaldamine 93

4.3 Esipaneeli vahetamine 94

4.3.1 Esipaneeli eemaldamine 94
4.3.2 Esipaneeli paigaldamine 94

4.4 Ukse vahetamine 95

4.4.1 Ukse eemaldamine 95
4.4.2 Ukse paigaldamine.. 95

4.5 Ukse tihendi vahetamine 96

4.5.1 Ukse tihendi eemaldamine 96
4.5.2 Uksetihendi paigaldamine 97

4.6 Ukseluku vahetamine 98

4.6.1 Ukseluku eemaldamine 98
4.6.2 Ukseluku paigaldamine 98

4.7 Ukse hinge vahetamine 99

4.7.1 Ukse hinge eemaldamine 99
4.7.2 Ukse hinge paigaldamine 99

Selle dokumendiga seoses

1.1 Tahtis teave

1.1.1 Eesmark

Need remondinouanded toetavad tarbjat seadmete iseseisval remontimisel vastavalt kehtivale okodisaini märusele (03/2021).

Need sisaldavad teavet selle kohta, kuidas vahetada teatud varuosi, samuti hoiatusi ning ohtusid.

Küsimuste korral vötte ühendust meie klienditeenindusega. Meie vastutame kahjustuste eest ainult siis, kui remondinouandeid on öigesti järgitud.

1.2 Sumbolite selgitus

1.2.1 Ohutasedmed

Ohutased koosnevad sumbolist ja marksonast. Marksona viitab ohu raskusastmele.

Hoiatustase Tähendus
OHT	Hoiatustadete eiramine põhjustab surma või raskeid kehavigastusi.
HOIATUS	Hoiatustadete eiramine võib põhjustada surma või raskeid kehavigastusi.
ETTEVAATUST!	Hoiatustadete eiramine võib põhjustada kergeid kehavigastusi.
TAHELEPANUI	Hoiatustadete eiramine võib põhjustada varakahju.

Ohusümbol Tähendus
!	Üldine ohuteade
	Elektripingest tingitud oht
	Plahvatusoht
	Löikeoht
	Muljumisht

Selle dokumendiga seoses

Ohusümbel Tähendus
	Kuumadest pindadest tingitud oht
	Tugevast magnetväljast tingitud oht
	Mitteioniseerivast kiirgusest tingitud oht

Tabel 2: Ohusumbolid

1.2.3 Hoiatuste struktuur

Selles dokumendis olevatel hoiatustel on standardiseeritud valjanagemine ja standardiseeritud struktur.

OHT

Ohu/hoiatuse eiramise voimalikud tagajärjed.

Meetmed ja ettevaatusuboud ohu valtimiseks.

Alljargnevas naiteks on naidatud hoiatust, millega hoiatatakse likuvatest osadest tingitud elektrilogiohu eest. Nimetatud on meedet ohu valtimiseks.

OHT

Enre remonditödega alustamist ühendage seadmed elektrivor

gust lahti vahemalt 60 sekundit varem.

1.2.4 Üldised sumbolid

Selles dokumendis kasutatakse alljargnevaid üldisi sumboleid.

Üld.&symbol Tāhendus
1	Erinūande tunnus (tekst ja/vōi graafik)
0	Lihtsa nōuande tunnus (ainult tekst)
Videojuhendi lingi tunnus

Üld. symbolism Tähendus
	Vajalike tõöristade tunnus
	Vajalike eeltingimuste tunnus
	Seisukorra tunnus (kui..., siis...)
	Tulemuse tunnus
Start Klahvi või nupu tunnus
[00123456] Materjalinumbri tunnus
Olek Kuvatava teksti/akna tunnus (seadme	ek- raanil)

Tabel 3: Üldised sumbolid

Ohutus

2.1 Üldised ohutusjuhised

2.1.1 Koik kodumasinad

• Elektriliste osade remondil tehtud vead voivad pohjustada elektrilloki!
  Lahutage seade vooluvorgust vahemalt 60 sekundit enne toole hakkamist.
  Pärast remonti peab olema tehtud ohutuskatse vastavalt standardile VDE 0701 vörlriklijke mäusteule.

Teravatest servadest tingitud vigastusoht!

Kandke kaitsekindaid.

Rasketest ja liikuvatest osadest tingitud muljumisoht remondi-, puhastustöde, törkeotsingu ja hoolduse käigus

Oht seadme ohutusele/talitlusele!
Kasutage ainult originaalvaruosasid.

Elektrostaatilliselt tundlike osade (ESD) kahjustamise oht!
- Arge puudutage mooduleid, kaasa arvatud uhendusi ega transportorlnte.

4.1 Juhtpaneeli vahetamine

ETTEVAATUST!

Teravad korpuse osadi

Löikehaavad

Kandke kaitsekindaid.

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Möblipaneel on eemaldatud.

4.1.1 Juhtpaneeli eemaldamine

1. 1. Eemaldage pesuaine sahtel.

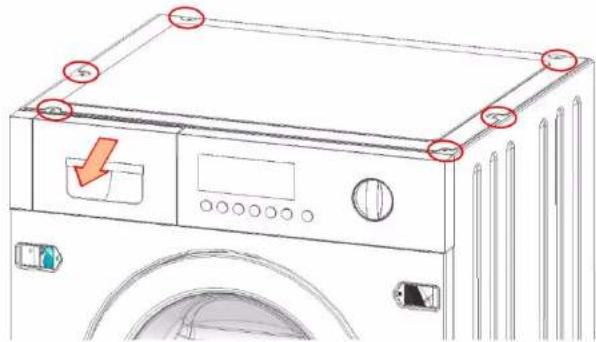

2. Eemaldage poldid metallist toopinnalt ja ka viimane polt.

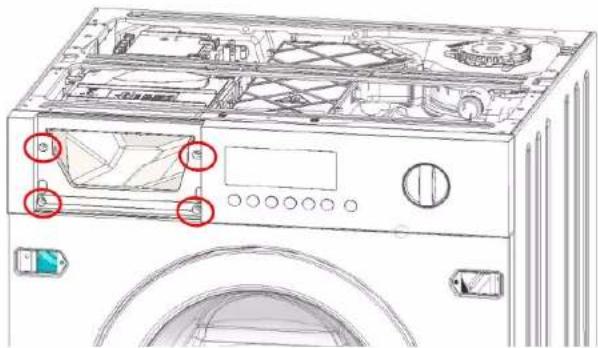

1. Eemaldage poldid juhtpaneelift (1-2-3-4).

Remont

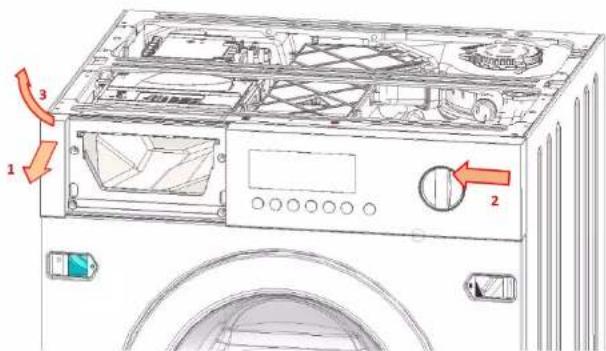

3.1. Haarake katoga juhtpaneleelist vasakult ja parenmalt kuljelt.

1. Tommake juhtpaneel vasakule poole veidi valja (1).
2. Lukake juhtpaneeli veidi vasakule (2).
3. Tostke juhtpaneeli ettepoole ja ulles (3).

4.1.2 Juhtpaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.2 Alumise katte vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

4.2.1 Alumise katte eemaldamine

1. Eemaldage poldid.

1. Eemaldage aluse kate, keerates alust allapoole.

4.2.2 Alumise katte paigaldamine

Paigaldage vastupidises järjekormas.

Remont

4.3 Esipaneeli vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Pesuaine sahtel eemaldatud.
Juhtpaneel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
Aluse kate on eemaldatud.

4.3.1 Esipaneeli eemaldamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaavad

Kandke kaitsekindaid.

1.

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!
ukkuvatest osadest tingitud vigastused.
Kinnitage osa allakukkumise vastu.

TAHELEPANU!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienitevara kahjustused.
Kinnitage osa allakukkumise vastu.

Eemaldage poldid alljargnevas järekorras (1-2-3-4-5-6-7).

1. Eemaldage esipaneel.

4.3.2 Esipaneeli paigaldamine

Paigaldage vastupidises järjekorras.

Remont

4.4 Ukse vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

4.4.1 Ukse eemaldamine

Paigaldage vastupidises järjekorras.

Remont

4.5 Ukse tihendi vahetamine

ETTEVAATUST!

Teravad korpuse osad!

Löikehaayad

Kandke kaitsekindaid

ETTEVAATUSTI

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Kukkuvatest osadest tingitud vigastused.

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klienride vara kahjustused.

Seade on toitest lahutatud.
Seade on veeuhendusesst lahatud.

4.5.1 Ukse tihendi eemaldamine

ETTEVAATUST!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Lahtikeeratud poltidest tingitud osade kukkumisoht!

Seadme teiste osade kahjustused voi klientde varakahjustused.

1. Eemaldage pesuaine sahtel.
2. Eemaldage juhtpaneel (kaks polti parental ja neli potti jaoturi piirkonnas).
3. Eemaldage uks.
4. Eemaldage aluse kate.

TAHELEPANUI

Pinna kahjustamise oht!

alede tooriistadega voib seadme pind saada kriimustada.

Kasutage pingutusronga vahetamisel ainult plastikust tooristiu.

Eemaldage pingutusrongas esipaneelil olevast muhviest plastist tooriista abi.

1. Eemaldage esipaneel.

Remont

1. Vabastage muhvi ühendus kuivatustunneliga.

8. Eemaldage muhvi kinnitusrongas plastist vannil (7 mm otsvoti)
9. Eemaldage muhv.

Paigaldage vastupidises järjekorras.

Remont

4.6 Ukseluku vahetamine

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.

Pinna kahjustamise oht!

Valede tooriistadeqa vob seadme pind saada kriimustada.

Kasutage ainult plastikustoeriisto.

Eemaldage vedru ja lukake tihend ara.

1. Eemaldage ukseluku poldid.
2. Vabastage ukselukk.
3. Eemaldage avariivabastus üles lukates juhikutest valja.
4. Lahutage kaabliuhendus.

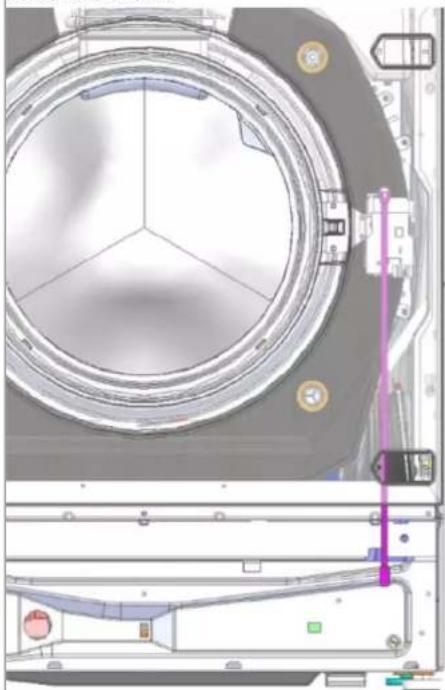

4.6.2 Ukseluku paigaldamine

Ukselukk peab olema oiges asendis, et tagada seadme avariukse avanemisfunktsion.

Paigaldage vastupidises järjekorras.

Remont

4.7 Ukse hinge vahetamine

ETTEVAATUST!

Avatud liigendi piirkond!

Sormede muljumine/kinnijaämine

Arge pistke kasi liigendi piirkonda.
Kandke kaitsekindaid

Noe:

Seade on toitest lahutatud.
Seade on veeuhendusest lahutatud.
Möblipaneel on eemaldatud.
Pesuaine sahtel eemaldatud.
Juhtpaneel on eemaldatud.
Uks on eemaldatud.
Uksetihend on eemaldatud.
Esipaneel on eemaldatud

4.7.1 Ukse hinge eemaldamine

1. Eemaldage kaks polti.

2. Eemaldage ukse hing.

4.7.2 Ukse hinge paigaldamine

Paigaldage vastupidises järjekorras.
