| Tip de produs | Uscător cu condensare |
| Marcă | Neff |
| Model | V6540X2 |
| Capacitate maximă de încărcare | 8 kg |
| Clasă energetică | B (estimare) |
| Dimensiuni (Î x L x A) | 85 cm × 60 cm × 60 cm |
| Greutate netă | Aproximativ 50 kg |
| Alimentare electrică | 230 V, 50 Hz, 16 A |
| Programe de uscare | Bumbac, sintetice, delicate, rapid, etc. |
| Funcții speciale | Pornire întârziată, sfârșit de ciclu anti-șifonare |
| Nivel sonor | 65 dB (A) |
| Întreținere și curățare | Curățarea regulată a filtrului de scame și a condensatorului |
| Siguranță | Siguranță copii, oprire automată, protecție împotriva supraîncălzirii |
| Piese de schimb și reparabilitate | Panou de comandă, ușă, garnitură ușă, balama, panou frontal |
| Informații generale | Manual de utilizare și reparație disponibil în mai multe limbi |
Întrebări frecvente - V6540X2 NEFF
Întrebările utilizatorilor despre V6540X2 NEFF
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Uscător în format PDF gratuit! Găsiți manualul dvs. V6540X2 - NEFF și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. V6540X2 mărcii NEFF.
MANUAL DE UTILIZARE V6540X2 NEFF
Indicii pentru reparatii - Masina de spalat rufe
Referitor la acest document. 255
1.1 Informatii importante 255
1.1.1 Aplicabilitatea 255
1.2 Explicatia simbolurilor 255
1.2.1 Nivelurile de pericol 255 1.2.2 Simbolurile de pericol 255 1.2.3 Structura avertizamentelor 256 1.2.4 Simbolurile generale 256
Siguranta 257
2.1 Instructiuni generale de siguranta 257
2.1.1 Toate aparatele electrocasnice 257
4.1 Inlocuirea panoului de control 259
4.1.1 Demontarea panoului de control 259 4.1.2 Montarea panoului de control 260
4.2 Inlocuirea capacului bazei 261
4.2.1 Demontarea capacului bazei 261 4.2.2 Montarea capacului bazei 261
4.3 Inlocuirea panoului frontal 262
4.3.1 Demontarea panoului frontal 262 4.3.2 Montarea panoului frontal 262
4.4 Înlocuirea ușii 263
4.4.1 Demontarea ușii 263 4.4.2 Montarea ușii 263
4.5 Înlocuirea garniturii ușii 264
4.5.1 Demontarea garniturii ușii 264 4.5.2 Montarea garniturii ușii 265
4.6 Înlocuirea dispozitivului de blocare a ușii 266
4.6.1 Demontarea dispozitivului de blocare a ușii 266 4.6.2 Montarea dispozitivului de blocare a ușii 266
4.7 Înlocuirea balamalei pentru ușă 267
4.7.1 Demontarea balamalei pentru ușă 267 4.7.2 Montarea balamalei pentru ușă 267
Referitor la acest document
1.1 Informații importante
1.1.1 Aplicabilitatea
Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).
Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.
Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații cu clienții. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.
1.2 Explicația simbolurilor
1.2.1 Nivelurile de pericol
Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.
| Nivelul de alerta Semnificatie | |
| PERICOL | Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul. |
| VERTISMENT | Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul. |
| ATTENTIONARE | Nerespectarea mesajului de averizare ar putea provoca accidente usoare. |
| ATENTIE! | Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti. |
Tabel 1: Nivelurile de pericol
1.2.2 Simbolurile de pericol
Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:
| Simbol de pericol Semnificatie | |
| ! | Mesaj de averizare general |
| Pericol din cauza tensiunii eletrice | |
| Pericol deexplozie | |
| Pericol de tãiere | |
| Pericol de zdrobire | |
Referitor la acest document
| Simbol de pericol Semnificatie | |
| Pericol din cauza suprafetelor fierbinti | |
| Pericol din cauza câmpului magnetic pu-ternic | |
| Pericol din cauza radiajiei neionizante | |
Tabel 2: Simbolurile de pericol
1.2.3 Structura avertizărilor
Avertizările din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:
| Simbol general Semnificatie | |
| i | Identificare unei recomandari speciale (text și/sau grafică) |
| i | Identificare unei recomandari simple (numai text) |
| Simbol general Semnificatie | |
| Identificarea unui link spre un videoclip in-structiv | |
| Identificarea sculelor necessitiesare | |
| Identificarea condiţijilor preliminare nece-sare | |
| Identificarea unei stâri (dacă..., apoi...) | |
| Identificarea unui rezultat | |
| [Pornire]Identificarea unei taste sau a unui buton | |
| [00123456] Identificarea unui număr de série | |
| Stare Identificarea unui text/unei ferestre afisate | |
| (pe ecranul aparatului) | |
Pericol de electrocutare din cauza pieselor sub tensiune!
- Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
- Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
- După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.
Pericol de rănire din cauza muchiilor ascuțite!
Pericol pentru siguranța/functionarea aparatului!
Utilizați numai piese de schimb originale.
Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! - Nu atingeți modulele, inclusiv conexiunile și căile conductoarelor.
| Desemnare Detalii | imagini | |
| Instrumentul auxiliar [15000155] | Instrument pentru slăbirea pie-selor din plastic | |
| Şurubinită Torx T20 cu orificiu [00340764] | 100 mm, pentru șruburi cu ștîde sigurânță | |
| Cheie de cuplu [15000441] | Cheie de cuplu 20 - 100 Nm | |
| Şurubinită cu slot [00340854] | Lamă 3,5 mm x 0,6 mm x 100 mm, Izolțăte protectoare 1000 V CA | |
| Şurubinită cu slot [00340855] | Lamă 5,5 mm x 1,0 mm x 125 mm, Izolțăte protectoare 1000 V CA | |
| Clește cu cios, mo-del unghiular [00341269] | Lungime 200 mm | |
| Clește cu tăiere la-terală [00342182] | Lungime: 200 mm |
| Desemnare DetaliiImagini | |
| Cheie fixă inelară [00340811] | Dimensiune cheie 10°mm, M6 |
| Combination wren-ch [00340814] | Dimensiune cheie 13°mm, M8 |
| Cheie fixă inelară [00340817] | Dimensiune cheie 17 mm, M10 |
| Cheie fixă inelară [15000459] | Dimensiune cheie 16°mm, M10 |

Repararea
4.1 Înlocuirea panoului de control

ATENȚIONARE
Muchii ascuțite ale carcasei!
Tăieturi
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată.

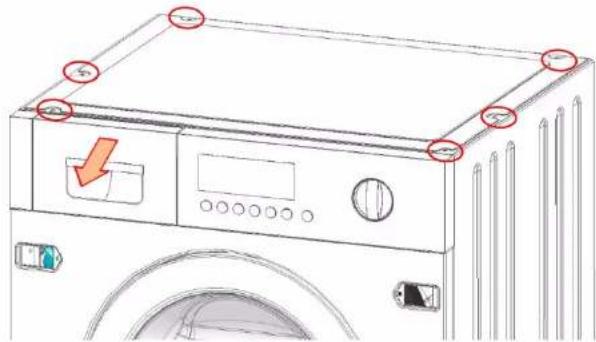

4.1.1 Demontarea panoului de control
- Scoateți sertarul pentru detergent.
- Scoateți șuruburile blatului de lucru metalic, iar apoi demontați blatul de lucru.

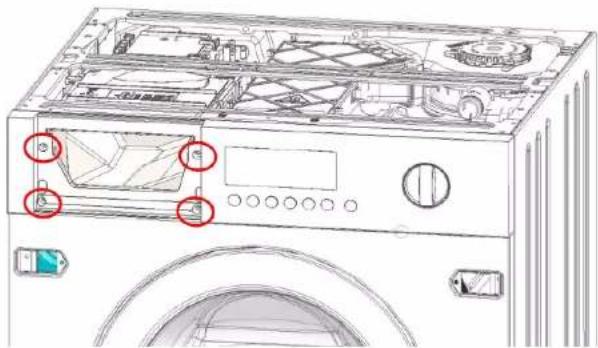

- Scoateți șuruburile panoului de control (1-2-3-4).


Repararea

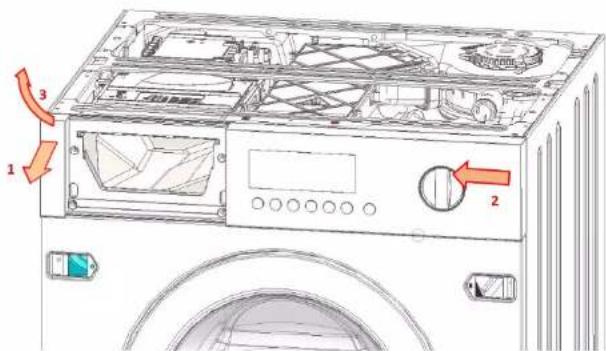

3.1. Prindeți panoul de control cu mâinile de partea stângă și de partea dreaptă. 2. Trageți ușor panoul de control în afară din partea stângă (1).
- Împingeți ușor panoul de control spre stânga (2).
- Ridicați panoul de control spre partea din față (3).

4.1.2 Montarea panoului de control
4.2 Înlocuirea capacului bazei
Cerință:
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

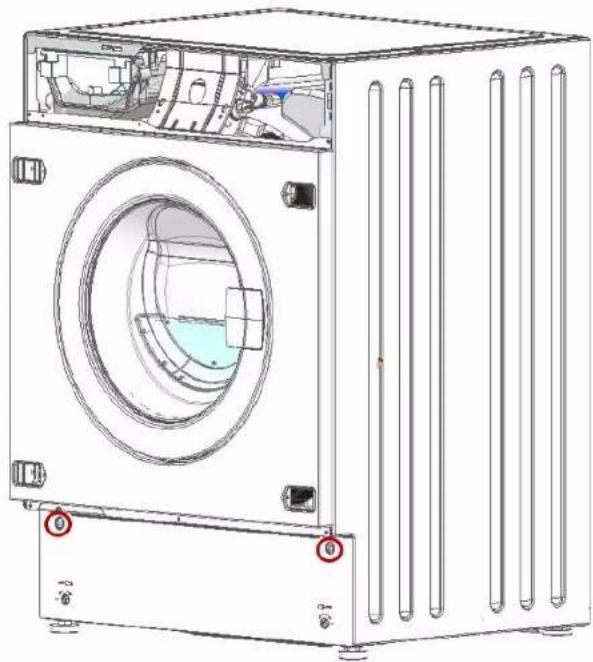

4.2.1 Demontarea capacului bazei
- Scoateți șuruburile.

- Scoateți capacul bazei, rotind baza în jos.
4.2.2 Montarea capacului bazei
4.3 Înlocuirea panoului frontal
Cerință:
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Sertarul pentru detergent a fost demontat. Panoul de control a fost demontat. Ușa a fost demontată. Garnitura ușii a fost demontată. Capacul bazei a fost demontat.
4.3.1 Demontarea panoului frontal


ATENȚIONARE
Muchii ascuțite ale carcasei!
Tăieturi
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!
slăbite!
Accidente din cauza pieselor care cad. Fixați componenta împotriva căderii.

ATENȚIE!
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!
Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.
Fixați componenta împotriva căderii.
Scoateți șuruburile în ordinea următoare (1-2-3-4-5-6-7).

- Demontați panoul frontal.
4.3.2 Montarea panoului frontal
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!
Accidente din cauza pieselor care cad.
Fixați componenta împotriva căderii.

ATENȚIE!
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!
Deteriorarea aparatului sau a casei clientului, de exemplu, partea de jos.
Fixați componenta împotriva căderii.
Cerință:
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

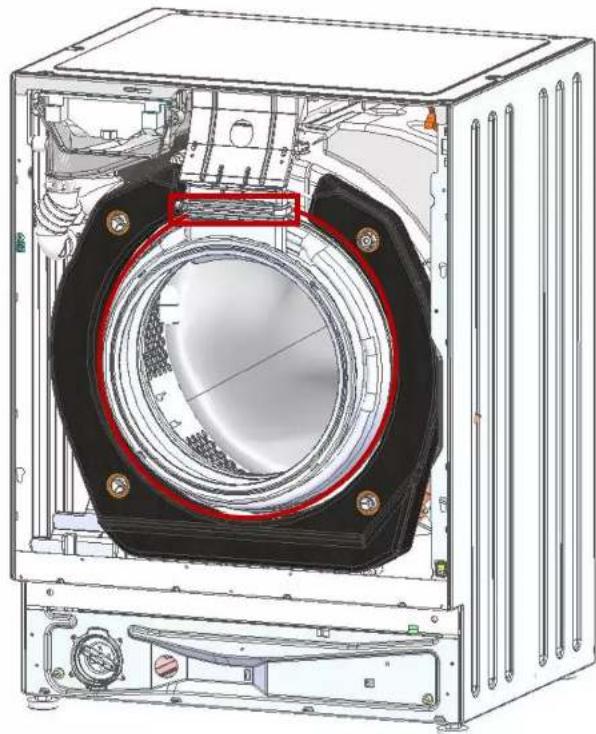

4.5.1 Demontarea garniturii ușii


ATENȚIONARE
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite! Accidente din cauza pieselor care cad. Fixați componenta împotriva căderii.

ATENȚIE!
Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite! Deteriorarea aparatului sau a casei clientului, de exemplu, partea de jos. Fixați componenta împotriva căderii.
- Scoateți sertarul pentru detergent.
- Demontați panoul de control (două șuruburi pe partea dreaptă și patru șuruburi în zona dozatorului).
- Demontați ușa.
- Scoateți capacul bazei.
5.

ATENȚIE!
Pericol de suprafață deteriorată!
Suprafața aparatului se poate zgâria dacă folosiți instrumentele
rezistente
Folosiți numai instrumente din plastic pentru a scoate inelul de tensionare.
Scoateți inelul de tensionare din garnitura panoului frontal cu un instrument din plastic. 6. Demontați panoul frontal.

Repararea
- Îndepărtați garnitura de conectare cu tunelul de uscare.

- Scoateți inelul de fixare a garniturii de pe tubul de plastic (cheie tubulară de 7 mm).
- Scoateți garnitura.
4.5.2 Montarea garniturii ușii
4.6 Înlocuirea dispozitivului de blocare a ușii
Cerință:
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.
4.6.1 Demontarea dispozitivului de blocare a ușii
- Deschideți ușa din față.
2

ATENȚIE!
Pericol de suprafață deteriorată!
Suprafața aparatului se poate zgâria dacă folosiți instrumentele greșite.
Folosiți numai instrumente din plastic.
Demontați arcul și îndepărtați garnitura.
- Scoateți șuruburile dispozitivului de blocare a ușii.
- Decuplați dispozitivul de blocare a ușii.
- Demontați sistemul de eliberare de urgență de pe ghidaj trăgându-l în sus.
- Deconectați conectorul cablului.

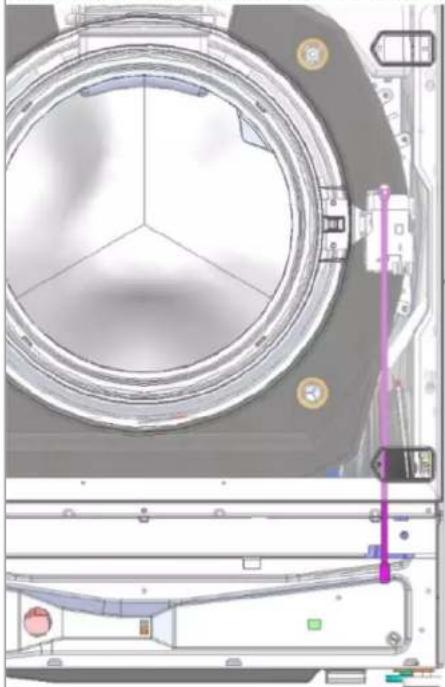

4.6.2 Montarea dispozitivului de blocare a ușii
Pentru ca deschiderea de urgență a ușii aparatului să funcționeze corespunzător, dispozitivul de blocare a ușii trebuie să fie în poziția corectă.

4.7 Înlocuirea balamalei pentru ușă


ATENȚIONARE
Zona balamalei este sensibilă
Zdrobirea/prinderea degetelor
Nu introduceți degetele sau mâna în zona balamalei. Purtați mănuși de protecție.
Cerință:
Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată. Sertarul pentru detergent a fost demontat. Panoul de control a fost demontat. Ușa a fost demontată. Garnitura ușii a fost demontată. Panoul frontal a fost demontat.
4.7.1 Demontarea balamalei pentru ușă
- Demontați două șuruburi.
- Demontați balamaua pentru ușă.

4.7.2 Montarea balamalei pentru ușă
Montați urmând procedura de demontare în ordine inversă.
