MANUAL DE UTILIZARE V6320X2GB NEFF

Indicii pentru reparatii - Masina de spalat rufe

Referitor la acest document. 255

1.1 Informatii importante 255

1.1.1 Aplicabilitatea 255

1.2 Explicatia simbolurilor 255

1.2.1 Nivelurile de pericol 255 1.2.2 Simbolurile de pericol 255 1.2.3 Structura avertizamentelor 256 1.2.4 Simbolurile generale 256

Siguranta 257

2.1 Instructiuni generale de siguranta 257

2.1.1 Toate aparatele electrocasnice 257

4.1 Inlocuirea panoului de control 259

4.1.1 Demontarea panoului de control 259 4.1.2 Montarea panoului de control 260

4.2 Inlocuirea capacului bazei 261

4.2.1 Demontarea capacului bazei 261 4.2.2 Montarea capacului bazei 261

4.3 Inlocuirea panoului frontal 262

4.3.1 Demontarea panoului frontal 262 4.3.2 Montarea panoului frontal 262

4.4 Înlocuirea ușii 263

4.4.1 Demontarea ușii 263 4.4.2 Montarea ușii 263

4.5 Înlocuirea garniturii ușii 264

4.5.1 Demontarea garniturii ușii 264 4.5.2 Montarea garniturii ușii 265

4.6 Înlocuirea dispozitivului de blocare a ușii 266

4.6.1 Demontarea dispozitivului de blocare a ușii 266 4.6.2 Montarea dispozitivului de blocare a ușii 266

4.7 Înlocuirea balamalei pentru ușă 267

4.7.1 Demontarea balamalei pentru ușă 267 4.7.2 Montarea balamalei pentru ușă 267

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații clienți. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietăti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii electrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temic
	Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertizărilor

Avertizările din acest document au un aspect și o structură standard.

PERICOL Tipul Şi sursa pericolulul! Consecintele posibile ale ignorārii pericolului/avertismentul. Māsūn Şi interdictül pentru prevenirea pericolulul.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

PERICOL Pericol de electrocutare din cauza pieselor sub tensiune! Deces prin electrocutare • Deconectaşi aparatele de la sursa de alimentare cu tensiune cu cel putin 60 de secunde înte de a incepe reparatile.

În acest document sunt utilizate simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificarea unei recomandari speciale (text și/sau grafică)
o	Identificarea unei recomandari simple (numai text)

Simbol general Semnificatie
	Identificare unui link spre un videoclip in-structiv
	Identificare sculelor necessities
	Identificare conditiilor preliminare nece-sare
	Identificare unei stãrì (dacâ..., apoi...)
	Identificare unui rezultat
[Pornire]Identificare unai taste sau a unui buton
[00123456] Identificare unui numár de série
Slare Identificare unui text/unei ferestre afișate(pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

Pericol pentru siguranța/functionarea aparatului!

Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Desemnare Detalii	Imagini
Instrumentul auxiliar [15000155]	Instrument pentru slăbirea pie-selor din plastic
Şurubinită Torx T20 cu orificiu [00340764]	100 mm, pentru șruburi cu șft de sigurânță
Cheie de cuplu [15000441]	Cheie de cuplu 20 - 100 Nm
Şurubinită cu slot [00340854]	Lamă 3,5 mm x 0,6 mm x 100 mm, Izolțăte protectoare 1000 V CA
Şurubinită cu slot [00340855]	Lamă 5,5 mm x 1,0 mm x 125 mm, Izolțăte protectoare 1000 V CA
Clește cu cios, mo-del unghiular [00341269]	Lungime 200 mm
Clește cu tăiere la-terală [00342182]	Lungime: 200 mm

Desemnare Detalii Imagini
Cheie fixă inelară [00340811]	Dimensiune cheie 10°mm, M6
Combination wren-ch [00340814]	Dimensiune cheie 13°mm, M8
Cheie fixă inelară [00340817]	Dimensiune cheie 17 mm, M10
Cheie fixă inelară [15000459]	Dimensiune cheie 16°mm, M10

Repararea

4.1 Înlocuirea panoului de control

ATENȚIONARE

Muchii ascuțite ale carcasei!

Tăieturi

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată.

4.1.1 Demontarea panoului de control

1. Scoateți sertarul pentru detergent.

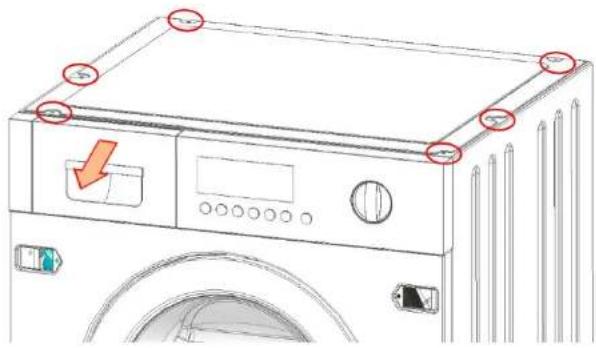

2. Scoateți șuruburile blatului de lucru metalic, iar apoi demontați blatul de lucru.

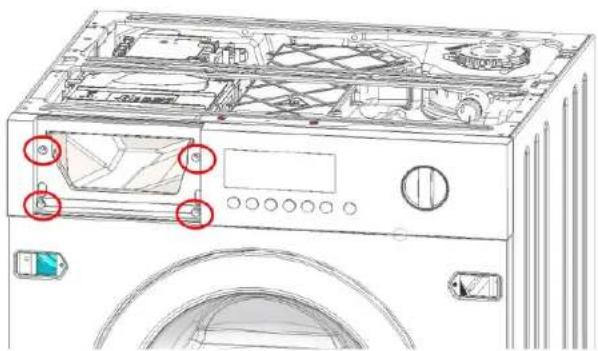

1. Scoateți șuruburile panoului de control (1-2-3-4).

Repararea

3.1. Prindeți panoul de control cu mâinile de partea stângă și de partea dreaptă.

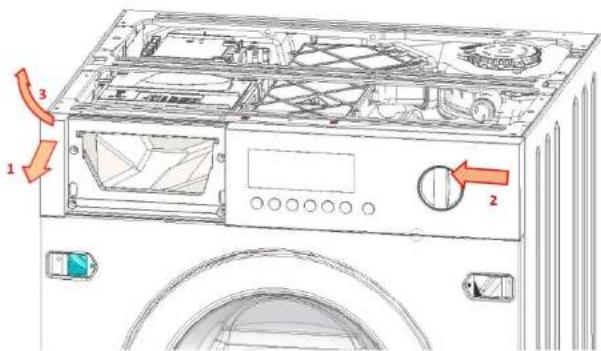

1. Trageți ușor panoul de control în afară din partea stângă (1).
2. Împingeți ușor panoul de control spre stânga (2).
3. Ridicați panoul de control spre partea din față (3).

4.1.2 Montarea panoului de control

4.2 Înlocuirea capacului bazei

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.2.1 Demontarea capacului bazei

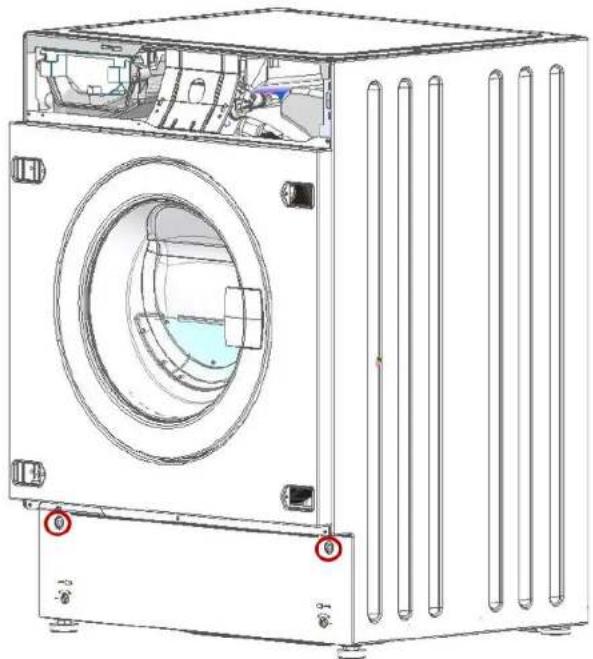

1. Scoateți șuruburile.

1. Scoateți capacul bazei, rotind baza în jos.

4.2.2 Montarea capacului bazei

4.3 Înlocuirea panoului frontal

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Sertarul pentru detergent a fost demontat. Panoul de control a fost demontat. Ușa a fost demontată. Garnitura ușii a fost demontată. Capacul bazei a fost demontat.

4.3.1 Demontarea panoului frontal

ATENȚIONARE

Muchii ascuțite ale carcasei!

Tăieturi

Pericol din cauza pieselor care cad pentru că șuruburile sunt

slăbite!

Accidente din cauza pieselor care cad. Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixați componenta împotriva căderii.

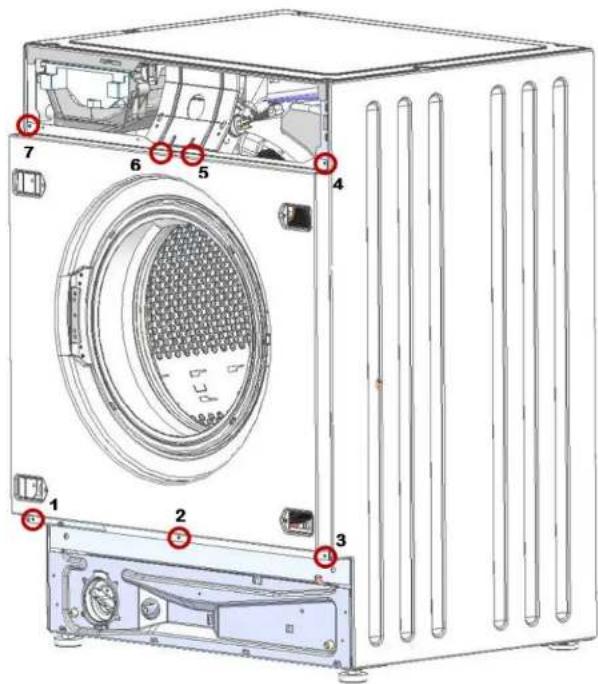

Scoateți șuruburile în ordinea următoare (1-2-3-4-5-6-7).

1. Demontați panoul frontal.

4.3.2 Montarea panoului frontal

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu partea de jos.

Fixați componenta împotriva căderii.

Cerință

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.5.1 Demontarea garniturii ușii

ATENȚIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENȚIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbite!

Deteriorarea aparatului sau a casei clientului, de exemplu partea de jos.

Fixați componenta împotriva căderii.

1. Scoateți sertarul pentru detergent.
2. Demontați panoul de control (două șuruburi pe partea dreaptă și patru șuruburi în zona dozatorului).
3. Demontați ușa.
4. Scoateți capacul bazei.

ATENȚIE

Pericol de suprafață deteriorată!

Suprafața aparatului se poate zgâria dacă folosiți instrumentele greșite.

Folosiți numai instrumente din plastic pentru a fixa inelul de tensionare.

Scoateți inelul de tensionare din garnitura panoului frontal cu un instrument din plastic.

1. Demontați panoul frontal.

Repararea

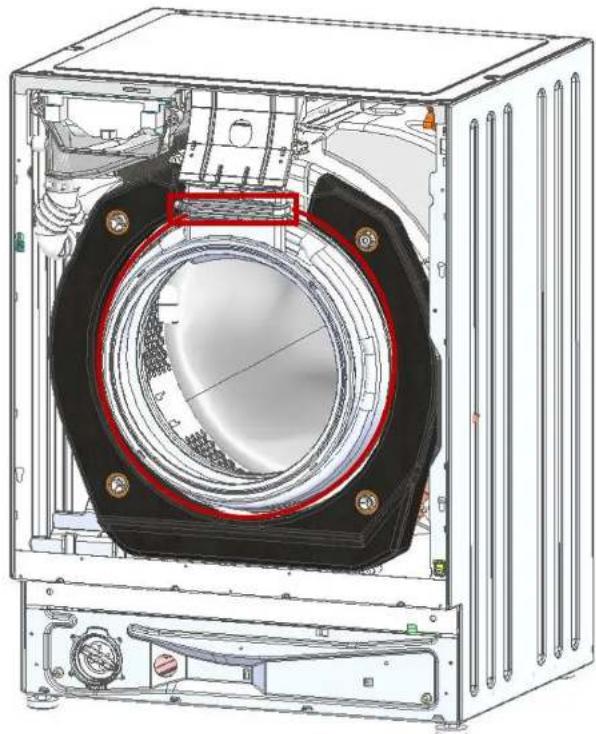

1. Îndepărtați garnitura de conectare cu tunelul de uscare.

1. Scoateți inelul de fixare a garniturii de pe tubul de plastic (cheie tubulară de 7 mm).
2. Scoateți garnitura.

4.5.2 Montarea garniturii ușii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea dispozitivului de blocare a ușii

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.6.1 Demontarea dispozitivului de blocare a ușii

1. Deschideți ușa din față.

2.

ATENȚIE! Pericol de suprafață deteriorată! Suprafața aparatului se poate zgâria dacă folosiți instrumentele greșite.

Folosiți numai instrumente din plastic.

Demontați arcul și îndepărtați garnitura.

1. Scoateți șuruburile dispozitivului de blocare a ușii.
2. Decuplați dispozitivul de blocare a ușii.
3. Demontați sistemul de eliberare de urgență de pe ghidaj trăgându-l în sus.
4. Deconectați conectorul cablului.

4.6.2 Montarea dispozitivului de blocare a ușii

4.7 Înlocuirea balamalei pentru ușă

ATENȚIONARE

Zona balamalei deschise!

Zdrobirea/prinderea degetelor

Nu introduceți degetele sau mâna în zona balamalei. Purtați mănuși de protecție.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată. Sertarul pentru detergent a fost demontat. Panoul de control a fost demontat. Ușa a fost demontată. Garnitura ușii a fost demontată. Panoul frontal a fost demontat.

4.7.1 Demontarea balamalei pentru ușă

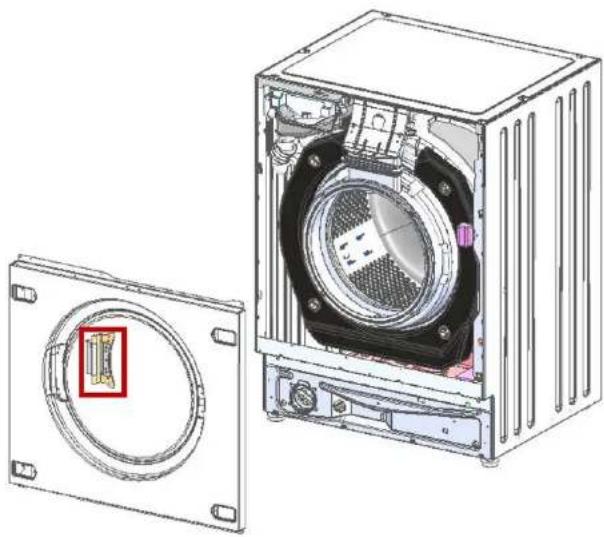

1. Demontați două șuruburi.
2. Demontați balamaua pentru ușă.

4.7.2 Montarea balamalei pentru ușă

Montați urmând procedura de demontare în ordine inversă.
