4.1.1 Uklanjanje upravlajcke poce

1. 1. Uklonite Iadicu za deterdžent.
2. Uklonite vijke na metalnoj radnoj ploci i ojav posljednji.

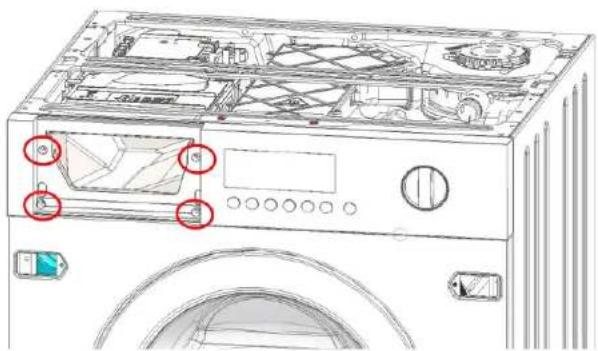

1. Uklonite vijke upravljacke ploche (1-2-3-4).

Popravak

3.1.Uhvatite upravljaacku plocu rukama s lijeve i is desne strane.

1. Malo izvucite upravljaacku plocu s lijeve strane (1).
2. Malo gurnite upravljacku plocu ulijevo (2).
3. Podignite upravljačku ploču naprijed i prema gore (3).

4.1.2 Postavljanje upravljačke ploce

Uredaj je isklučen iz napajanja.
Uredajieiskluencizpriklucka za dovod vode.

4.2.1 UklanjanjePoklopca baze

1. Uklonite vijke.

1. UklonitePoklopacbaze tako da okrenetePoklopac prema dolje.

4.2.2 PostavljanjePoklopca baze

Postavite aberrnim redosligedom.

Popravak

4.3 Zamjena prednje ploce

Zahtjev:

Uredaj je isklučen iz napajanja
Ure'daj je isklučen iz priključka za dovod vode.
Ladica za deterdžent je uklonjena.
Upravljacka je ploca uklonjena.
Vrata su uklonjena.
Brtva vrata je uklonjena.
Poklopac baze je uklonjen.

4.3.1 Uklanjanje prednje poce

Uklonite vijke sljedecim redoslijedom (1-2-3-4-5-6-7).

1. Uklonite prednju plocu.

4.3.2 Postavljanje prednje ploce

Postavite abratnim redoslijedom.

Popravak

4.4 Zamjena vrata

Zahtjev:

Uredaj je iskljucen iz napajanja
Uredaj ieiskluen iz prikljcka za dovod vode.

4.7.1 Uklanjanje zgoba vrata

1. Uklonite dva vjka.

2. Uklonite zglob vrata.

4.7.2 Postavljanje zgloba vrata

Postavite abratnim redoslijedom.

1.2.1 Urovne nebezpečenstva

4.1.1 Odstranjevanje nadzorne plošće 287
4.1.2 Namestitev nadzorne plošće 288

4.2 ZamenjavaPokrova podstavka 289

4.2.1 OdstranjevanjePokrova podstavka 289
4.2.2 NamestitevPokrova podstavka 289

4.3 Zamenjavasprednje plošce 290

4.3.1 Odstranjevanje sprednje plošće 290
4.3.2 Namestitev sprednje plošće 290

4.4.1 Odstranjevanje vrat 291
4.4.2 Namestitev vrat 291

4.5 Zamenjata tesnila vrat 292

4.5.1 Odstranjevanje tesnila vrat 292
4.5.2 Namestitev tesnila vrat 293

4.6 Zamenjava varovala vrat 294

4.6.1 Odstranjevanje varovala vrat 294
4.6.2 Namestitev varovala vrat 294

4.7 Zamenjava tecaja vrat 295

4.7.1 Odstranjevanje tečaja vrat 295
4.7.2 Namestitev tecaja vrat 295

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktur opozoril

Opozorila v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikrazano opozorilo, ki opozjarja pred elektricn im udarom za radi delov pod napetostjo. Naveden je ukrpe za preprecevanje nevarmosti.

1.2.4 Splošni symboli

V tem dokumentu so uporabljeni naslednji spošni simboli:

• Napake zaradi popravil elektricih component lahko povzrocijo elektrici udar!
• Aparat izkljucite iz elektricnega omreza vsaj 60 sekund pred zaćekom del
• Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpis, ki veljajo za posamezno državo.

Nevarnost poskodzaradi ostrih robov!

• Uporabljaje zašcitne rokavice.

Nevarnost zmeckanin med popravili, vzdrzevanjem, odpravljanem tezav ali servisom zaradi tezkih in premikajoch se component

• Uporablajte zašcitne Čevljne
  Tezke componente zavarujte pred padanjem.
  Delov telesa ne vystavljaje v premikajoe se componente.

Tveganje za varnost/delovanje aparata!

• Uporabljajte le originalne nadomestne dele.
  Tveganje poskodb elekrostaticno obcutljivih component (ESD)!
  Ne dotikajte se modulov, vklučno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjauč Torx T20 z izvirtno [00340764]	100 mm, za vijake z varmostnim zatičem	●●●
Momentni ključ [15000441]	Momentni ključ 20-100 Nm
Plošćati zvjauč [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašćtna izolacija 1000 V AC	●●●●
Plošćati zvjauč [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašćtna izolacija 1000 V AC	●●●●●
Iglicižaste klesće, za-krivljene [00341269]	Dolžina 200 mm	●●●●●
Klësće za boćno re-zanje [00342182]	Dolžina: 200 mm	●●●●●

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

Aparat je odklopjen iz omreznepapetosti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena.

4.1.1 Odstranjevanje nadzorne plošće

1. 1. Odstranite predalcek za detergent.
2. Odstranite vijake na kovinski delovni povrsini in tudi tega.

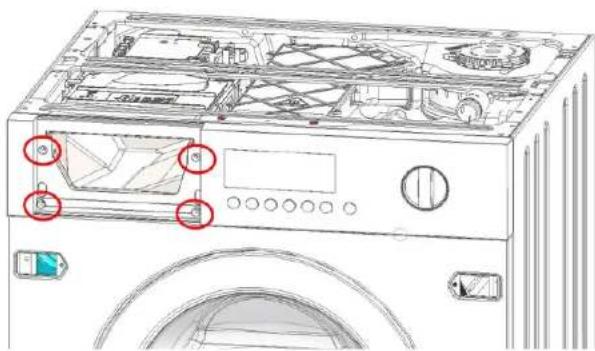

1. Odstranit evijake na nadzorni plošči (1-2-3-4).

Popravilo

3.1. Primate nadzorno plošćo z rokama na levi in desni strani.

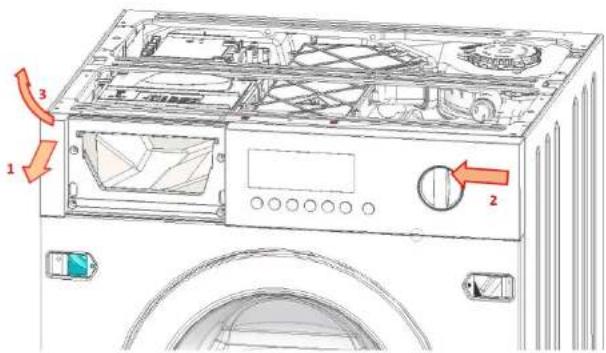

1. Nekoliko izvlecite nadzomo plošćo na levi strani (1).
2. Nekoliko potisnite nadzorno plosco v levo (2).
3. Povlecite nadzorno plošco naprej in navzgor (3).

4.1.2 Namestitev nadzorne plošće

• Namestite v obratnem vrstnem redu.

Popravilo

4.2 ZamenjavaPokrova podstavka

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.2.1 OdstranjevanjePokrova podstavka

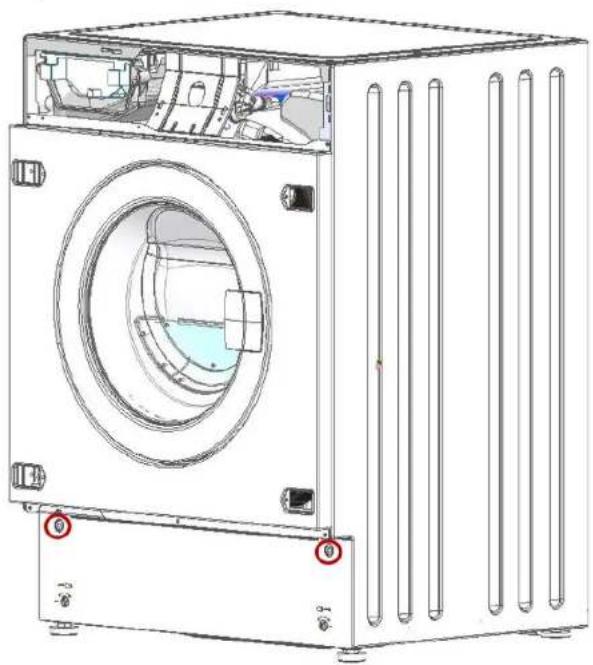

1. Odstranite vijake.

1. OdstranitePokrov podstavka tako, da ga zavritle navzdol.

4.2.2 NamestitevPokrova podstavka

• Namestite v obrtnem vrstnem redu.

Popravilo

4.3 Zamenjava sprednje plošće

Zahteva:

Aparat je odklopjen iz omreznapetosti.
Aparat je odklopljen iz vira vode.
Predalcek zadetergent je bil odstranjen.
Nadzoma plošča je bila odstranjena.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Pokrov podstavka je bil odstranjen.

4.3.1 Odstranjevanje sprende plošće

1.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!
oskodbe zaradi padajocih delov.
- Komponento zašcitite pred padcem.

POZOR

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
- Komponento zaščilite pred padcem.

Odstranite vijake v naslednjem vrstnem redu (1-2-3-4-5-6-7).

1. Odstranite sprednjo plošćo.

4.3.2 Namestitev sprende plošće

• Nastestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava vrat

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

4.4.1 Odstranjevanje vrat

Odstranite tri vijake.

4.4.2 Namestitev vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Uporablajte zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

• Komponento zašcitite pred pacdem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zaščilite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.

4.5.1 Odstranjevanje tesnila vrat

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zascitite pred padcem.

POZOR!

Nevarnost padajoch delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašcitite pred padcem.

• Odstranite predalcek za detergent.

• Odstranite nadzorno plosco (dva vijaka na desni strani in stiri vijake na strani prekata).
• Odstranite vrata.
• OdstranitePokrov podstavka.

5.

POZORI

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporabljate le plastichna orodja.

S plasticnim orodjem odstranite obrc napenjalnika s tesnila na sprednji plosci.

1. Odstranite sprednjo plosco.

Popravilo

1. Sprostite povezavo tesnila z dovodom za sujenje.

1. Odstranite pritdirlin obroc tesnila na plasticnem ohisju (7-milimeterski nasadni kluč)
2. Odstranite tesnilo.

2021-09-29_8001214502 Avtorske pravice BSH Hausgeräte GmbH Stran 293 od 337

4.5.2 Namestitev tesnila vrat

• Namestite v obratnem vrstnem redu.

Popravilo

4.6 Zamenjava varovala vrat

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

4.6.1 Odstranjevanje varovala vrat

1. Odpritessprednajvrata.

2.

POZOR!

Tveganje poskodb povrsine!

Povrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Uporabljaje le plasticna orodja.

Odstranite vzmet in potisnite tesnilo stran.

1. Odstranite vijake z varovala vral.
2. Sprostite varovalo vrat.
3. Odstranite mehanizem za sprostitev v sili z vodila v smeri navzgor.
4. Odklopite priključek kabla.

4.6.2 Namestitev varovala vrat

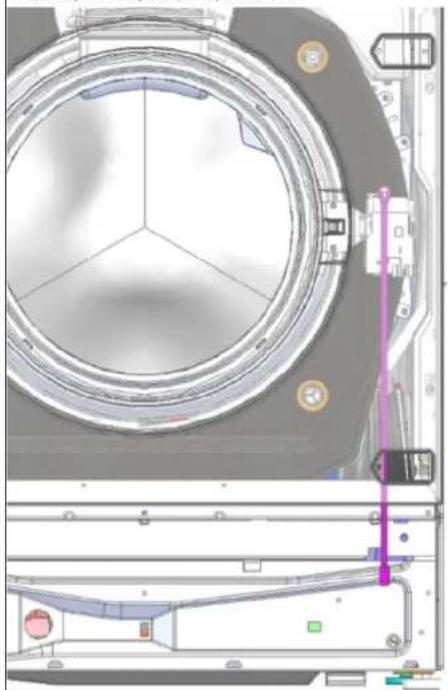

Varovalo vrat mora biti v pravilinem polozaju, da na aparatu zagotovite delovanje funkcjije odpiranja vrat v sili.

• Namestite v obrtnem vrstnem redu.

Popravilo

Odprte obmoje tecajal Zmeckanine/zagodzitev prstov Ne segaje v obmoje tecaje. Uporabljaje za citne rokavice

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Pohistvena fronta je bila odstranjena.
Predalck za detergent je bil odstranjen.
Nadzorna plošča je bila odstranjena.
Vrata so bila odstranjena.
Tesnilo vrat je bilo odstranjeno.
Sprednja plošča je bila odstranjena.

4.7.1 Odstranjevanje tečaja vrat

1. Odstranite dva vijaka.

2. Odstranite tečaj vrat.

4.7.2 Namestitev tečaja vrat

• Name-site v obrnem vrstnem redu.
