ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SmartLine Laser 360 Laserliner

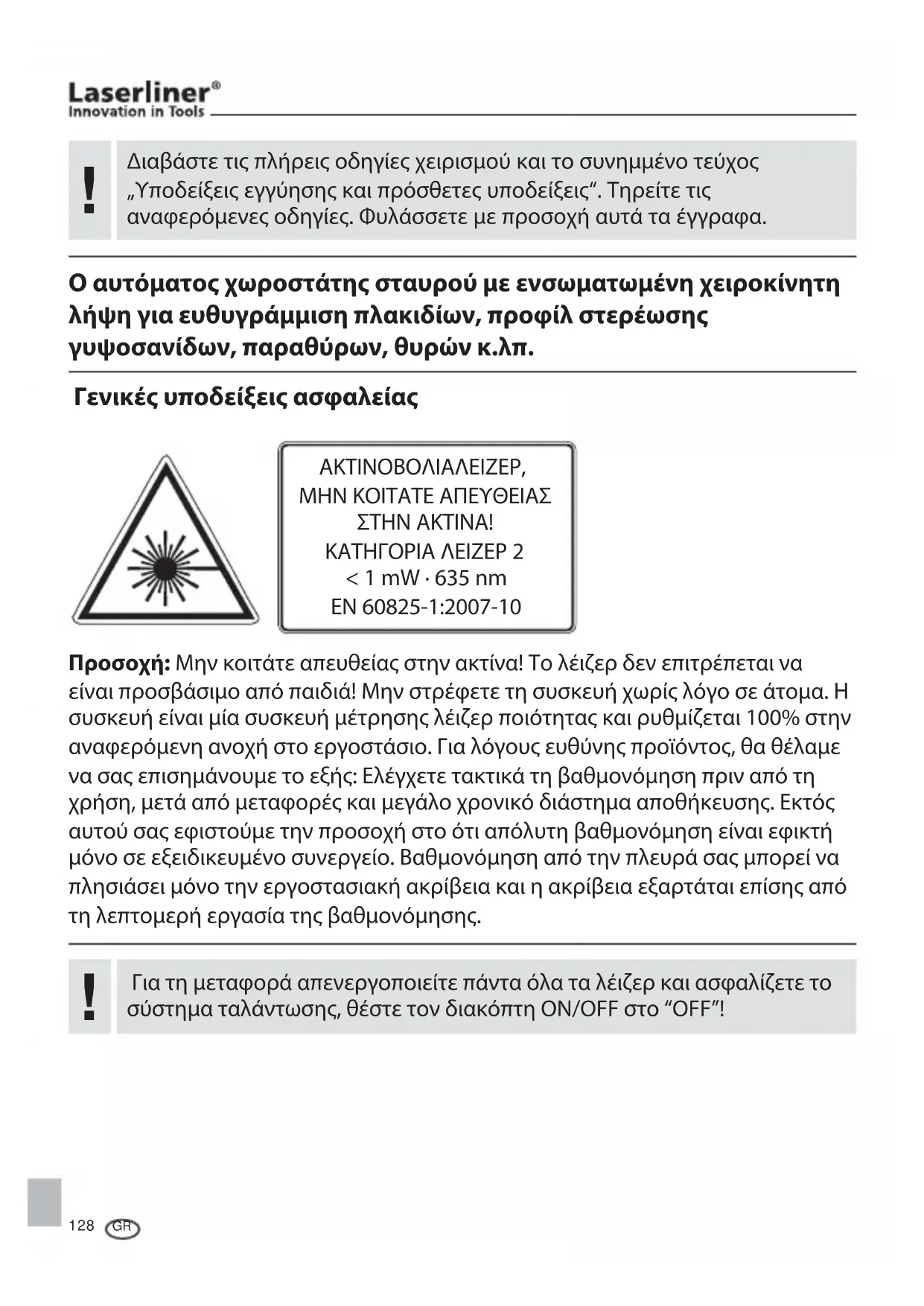

Manual_SmartLineLaser360_Rev.0413.indd 127 13.05.13 09:19128 Διαβάστε τις πλήρεις οδηγίες χειρισμού και το συνημμένο τεύχος „Υποδείξεις εγγύησης και πρόσθετες υποδείξεις“. Τηρείτε τις αναφερόμενες οδηγίες. Φυλάσσετε με προσοχή αυτά τα έγγραφα.

Ο αυτόματος χωροστάτης σταυρού με ενσωματωμένη χειροκίνητη λήψη για ευθυγράμμιση πλακιδίων, προφίλ στερέωσης γυψοσανίδων, παραθύρων, θυρών κ.λπ. Γενικές υποδείξεις ασφαλείας Προσοχή: Μην κοιτάτε απευθείας στην ακτίνα! Το λέιζερ δεν επιτρέπεται να είναι προσβάσιμο από παιδιά! Μην στρέφετε τη συσκευή χωρίς λόγο σε άτομα. Η συσκευή είναι μία συσκευή μέτρησης λέιζερ ποιότητας και ρυθμίζεται 100% στην αναφερόμενη ανοχή στο εργοστάσιο. Για λόγους ευθύνης προϊόντος, θα θέλαμε να σας επισημάνουμε το εξής: Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης. Εκτός αυτού σας εφιστούμε την προσοχή στο ότι απόλυτη βαθμονόμηση είναι εφικτή μόνο σε εξειδικευμένο συνεργείο. Βαθμονόμηση από την πλευρά σας μπορεί να πλησιάσει μόνο την εργοστασιακή ακρίβεια και η ακρίβεια εξαρτάται επίσης από τη λεπτομερή εργασία της βαθμονόμησης. ΑΚΤΙΝΟΒΟΛΙΑ ΛΕΙΖΕΡ, ΜΗΝ ΚΟΙΤΑΤΕ ΑΠΕΥΘΕΙΑΣ ΣΤΗΝ ΑΚΤΙΝΑ! ΚΑΤΗΓΟΡΙΑ ΛΕΙΖΕΡ 2 < 1 mW · 635 nm EN 60825-1:2007-10 Για τη μεταφορά απενεργοποιείτε πάντα όλα τα λέιζερ και ασφαλίζετε το σύστημα ταλάντωσης, θέστε τον διακόπτη ON/OFF στο “OFF”!

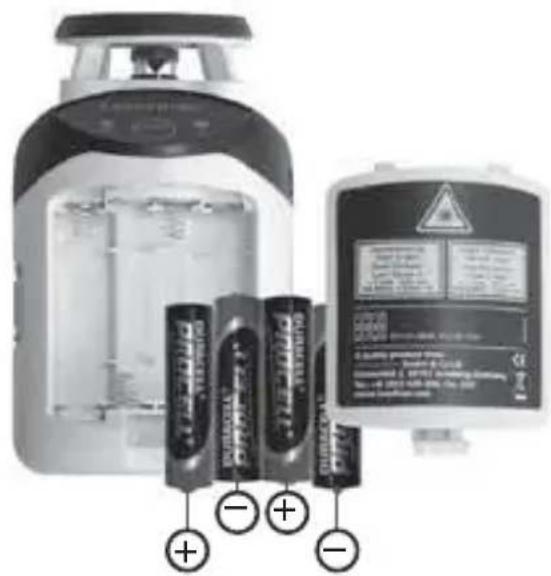

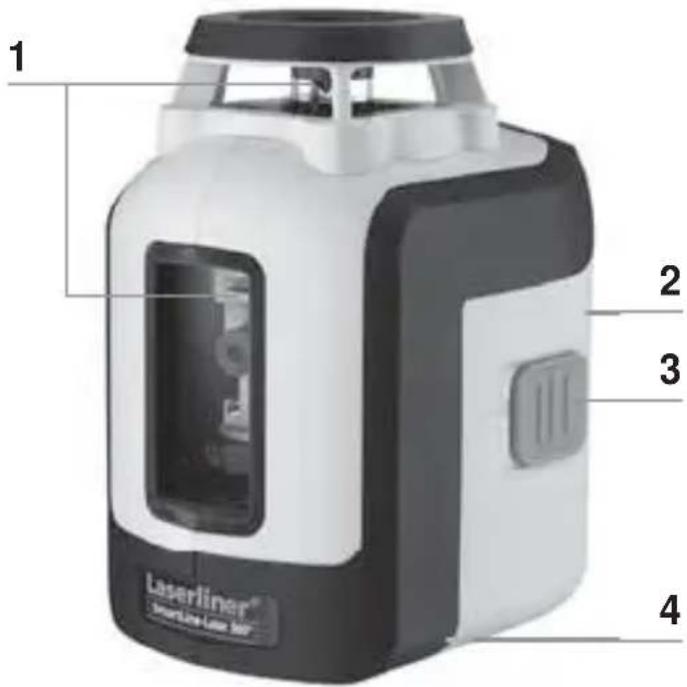

Τοποθέτηση μπαταριών Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα. Παράθυρο εξόδου

Θήκη μπαταρίας (πίσω πλευρά) Διακόπτης ON / OFF Ασφάλεια μεταφοράς Υποδοχή βάσης 5/8” (κάτω πλευρά) LED Χωροστάθμηση

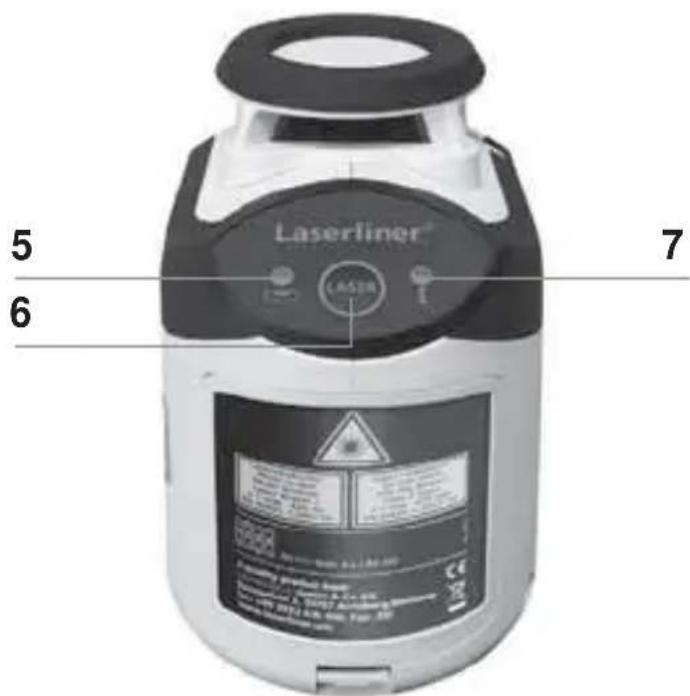

Χωροστάθμηση Οn Πλήκτρο επιλογής γραμμών λέιζερ; Χειροκίνητη λήψη ΟΝ/ΟFF LED λειτουργίας χειροκίνητης λήψης

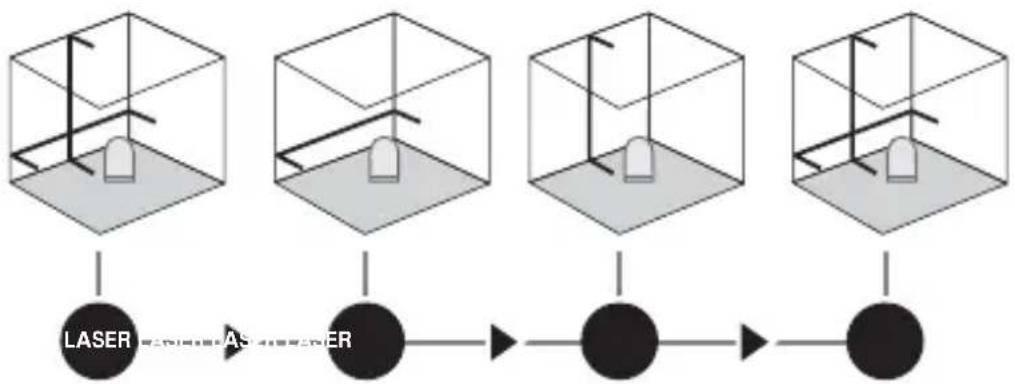

Οριζόντια και κάθετη χωροστάθμηση Λύστε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ON / OFF στο “ON”. Εμφανίζεται ο σταυρός λέιζερ. Με το πλήκτρο επιλογής μπορούν να επιλέγονται μεμονωμένα οι γραμμές λέιζερ. Για την οριζόντια και κάθετη χωροστάθμηση πρέπει να λυθεί η ασφάλεια μεταφοράς. Η LED ανάβει συνεχώς πράσινη. Μόλις η συσκευή βρεθεί εκτός της αυτόματης περιοχής χωροστάθμησης των 5°, αναβοσβήνουν οι γραμμές λέιζερ και η LED ανάβει σε κόκκινο χρώμα. Τοποθετήστε τη συσκευή έτσι ώστε να βρίσκεται εντός της περιοχής χωροστάθμησης. Η LED αλλάζει πάλι σε πράσινο και οι γραμμές λέιζερ ανάβουν σταθερά.

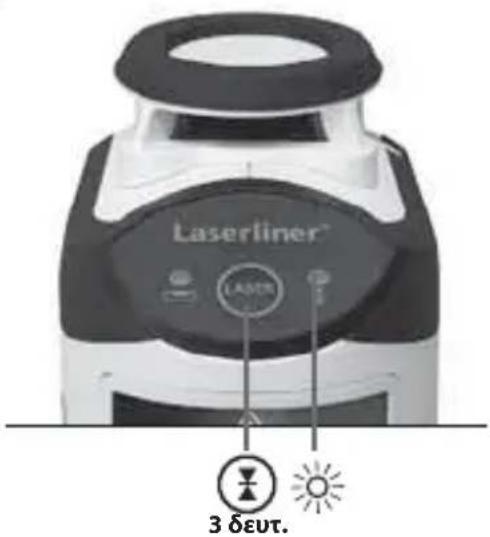

Λειτουργία χειροκίνητης λήψης προαιρετικά: Εργασία με τον δέκτη λέιζερ RX Χρησιμοποιείτε για χωροστάθμηση σε μεγάλες αποστάσεις ή επίσης όταν οι γραμμές λέιζερ δεν είναι πλέον ορατές, ένα δέκτη λέιζερ RX (προαιρετικά). Για εργασίες με τον δέκτη λέιζερ ενεργοποιήστε το γραμμικό λέιζερ πατώντας παρατεταμένα το πλήκτρο 6 (Χειροκίνητη λήψη ΟΝ/ΟFF) θέτοντάς το σε λειτουργία χειροκίνητης λήψης Τώρα πάλλονται οι γραμμές λέιζερ με μεγάλη συχνότητα και οι γραμμές λέιζερ γίνονται πιο σκούρες. Ο δέκτης λέιζερ αναγνωρίζει με τους παλμούς τις γραμμές λέιζερ. Διαβάστε τις οδηγίες χρήσης του δέκτη λέιζερ για γραμμικά λέιζερ.

LASER LASER LASER LASER LASERΜε επιφύλαξη τεχνικών αλλαγών. 04.2013

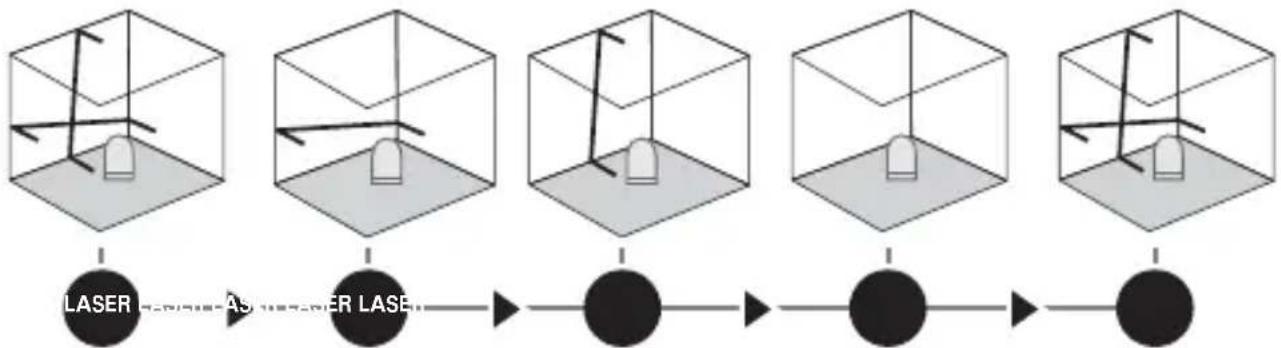

Λειτουργία κλίσης Μην λύνετε την ασφάλεια μεταφοράς, θέστε τον διακόπτη ON / OFF στο “OFF”. Ενεργοποιήστε τα λέιζερ με το πλήκτρο επιλογής και επιλέξτε τα. Τώρα μπορούν να μετρηθούν κεκλιμένες επιφάνειες. Σε αυτή τη λειτουργία δεν μπορεί να γίνει οριζόντια ή κάθετη χωροστάθμηση, επειδή οι γραμμές λέιζερ δεν ευθυγραμμίζονται πλέον αυτόματα. Η LED ανάβει συνεχώς κόκκινη. Τεχνικά χαρακτηριστικά Περιοχή αυτοχωροστάθμισης ± 5° Ακρίβεια ± 0,4 mm / m Περιοχή λειτουργίας (εξαρτάται από τη φωτεινότητα του χώρου) 20 m Περιοχή λειτουργίας με χειροκίνητη λήψη (εξαρτάται από τις διαφορές στη φωτεινότητα του χώρου)

Μήκος κύματος λέιζερ 635 nm Κατηγορία λέιζερ / ισχύς εξόδου γραμμικού λέιζερ 2 / < 1 mW Τροφοδοσία ρεύματος 4 x 1,5V αλκαλικές μπαταρίες (Tύπος AA, LR6) διάρκεια λειτουργίας περ. 35 ώρες Θερμοκρασία λειτουργίας 0°C ... +40 °C Θερμοκρασία αποθήκης -10°C ... +70 °C Διαστάσεις (Π x Υ x Β) 75 x 130 x 100 mm Βάρος (με μπαταρίες) 525 g Λόγω της ειδικής οπτικής που απαιτείται για την παραγωγή μίας συνεχόμενης γραμμής λέιζερ 360° μπορεί να δείτε διαφορά στη φωτεινότητα σε διάφορα σημεία της γραμμής, που όμως για τεχνικούς λόγους είναι αναγκαία. Αυτό μπορεί να έχει σαν συνέπεια διαφορετικές εμβέλειες στη λειτουργία χειροκίνητης λήψης.

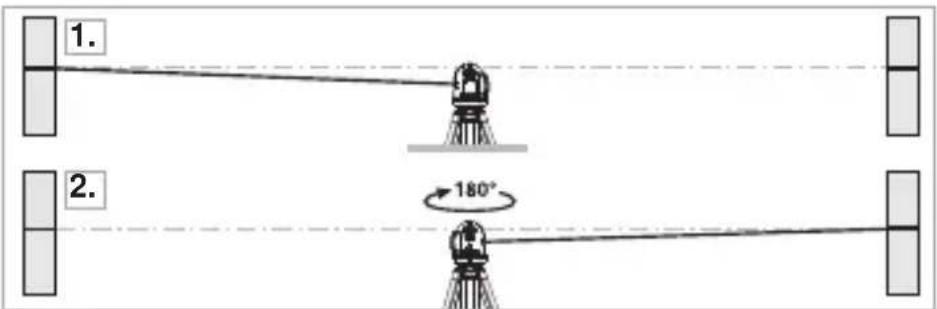

< 0,4 mm / m = OK Προετοιμασία ελέγχου βαθμονόμησης Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή, για τον σκοπό αυτό λύστε την ασφάλεια μεταφοράς (σταυρός λέιζερ On). Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα.

1. Σημειώστε το σημείο Α1 στον τοίχο.

2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2.

Μεταξύ του Α1 και του Α2 έχετε τώρα μία οριζόντια αναφορά. Προετοιμασία ελέγχου βαθμονόμησης

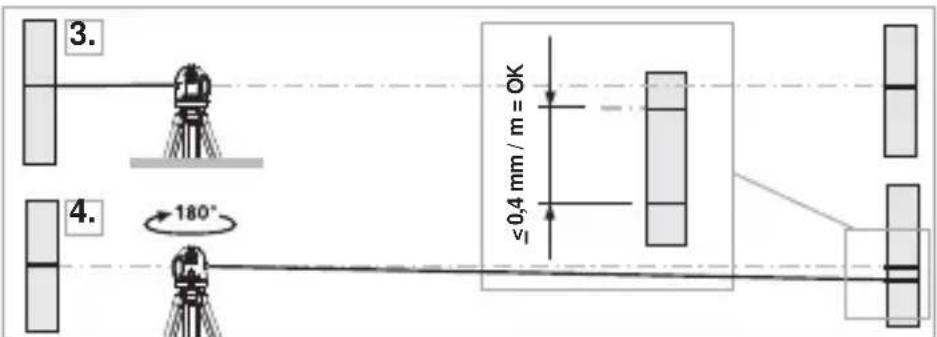

3. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του

σημειωμένου σημείου Α1.

4. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3.

Η διαφορά μεταξύ Α2 και Α3 είναι η ανοχή. Εάν το Α2 και το Α3 απέχουν περισσότερο από 0,4 mm / m, απαιτείται βαθμονόμηση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

2,5 m< 3 mm = OK Έλεγχος της οριζόντιας γραμμής Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο και ενεργοποιήστε τον σταυρό λέιζερ. Σημειώστε το σημείο Β στον τοίχο. Μετακινήστε τον σταυρό λέιζερ περ. 2,5 m προς τα δεξιά και σημειώστε το σημείο C. Ελέγξτε, εάν η οριζόντια γραμμή του σημείου C βρίσκεται με ανοχή ± 3 mm στο ίδιο ύψος με το σημείο Β. Επαναλάβετε τη διαδικασία μετακινώντας προς τα αριστερά. Έλεγχος της κάθετης γραμμής Τοποθετήστε τη συσκευή σε απόσταση περίπου 5 m από ένα τοίχο. Στον τοίχο στερεώστε ένα κατακόρυφο ζύγι με ένα κορδόνι μήκους 2,5 m, το ζύγι θα πρέπει να αιωρείται ελεύθερα. Ενεργοποιήστε τη συσκευή και στοχεύστε με το κάθετο λέιζερ το ζύγι. Η ακρίβεια είναι εντός ανοχών, εάν η απόκλιση μεταξύ της γραμμής λέιζερ και του κορδονιού του ζυγιού δεν ξεπερνά τα ± 1,5 mm. Ελέγχετε τακτικά τη βαθμονόμηση πριν από τη χρήση, μετά από μεταφορές και μεγάλο χρονικό διάστημα αποθήκευσης.

Εγγύηση, φροντίδα προϊόντος και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ. Το παρόν προϊόν είναι μία ηλεκτρική συσκευή και πρέπει να συλλέγεται ξεχωριστά και να απορρίπεται σύμφωνα με την ευρωπαϊκή Οδηγία περί Ηλεκτρικών και ηλεκτρονικών παλιών συσκευών. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: www.laserliner.com/info
