BRUGSANVISNING SmartLine Laser 360 Laserliner

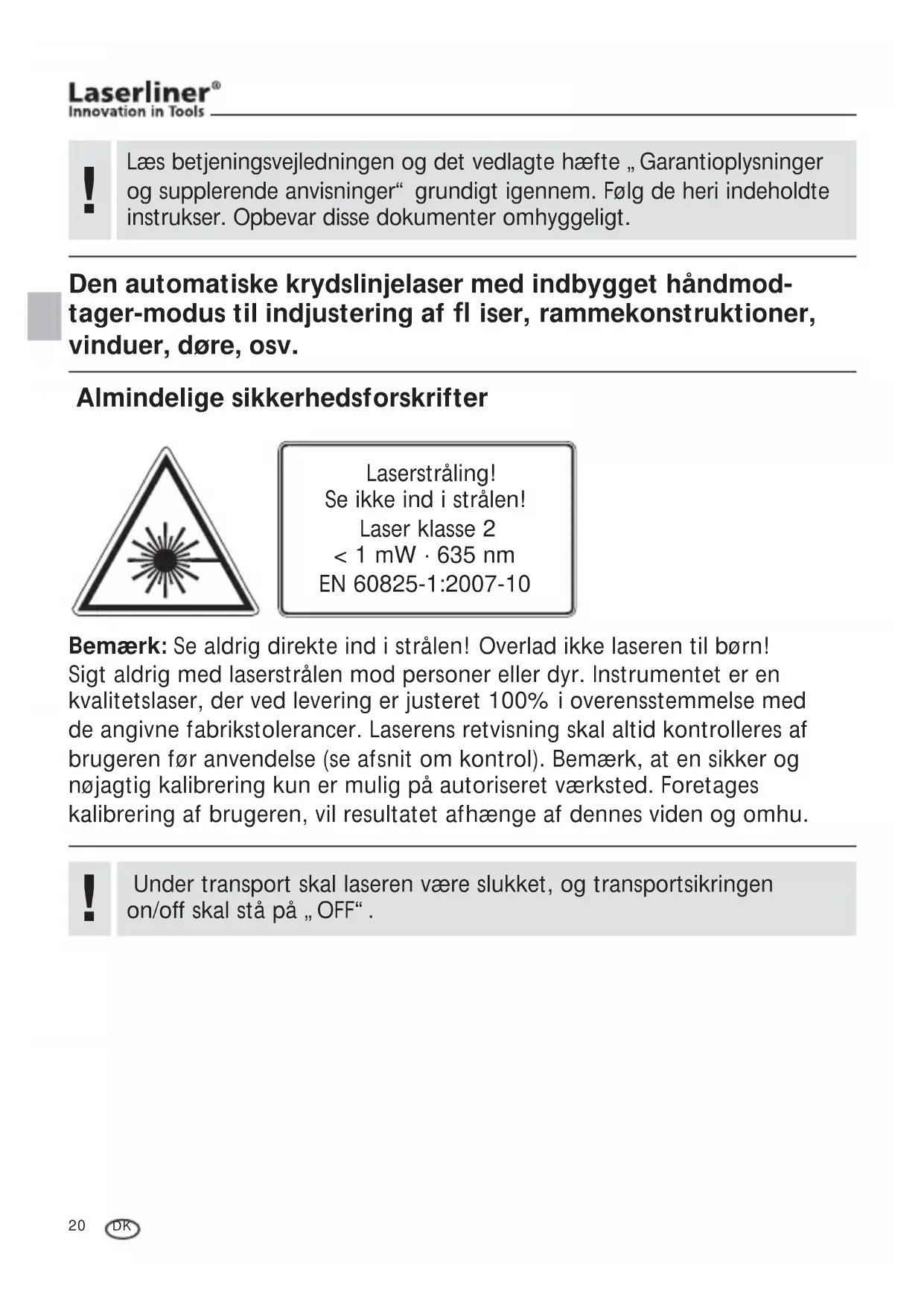

Læs betjeningsvejledningen og det vedlagte hæfte „Garantioplysninger og supplerende anvisninger" grundigt igennem. Følg de heri indeholdte instrukser. Opbevarppe dokumenter omhyggeligt.

Den automatiske krydslinjelaser med indbygget handmod-tager-modus til indjustering af fl iser, rammekonstruktioner, vinduer, dore, osv.

Alminderige sikkerhedsforskrifter

Laserstråling!
Se/DD i stralen!
Laser klasse 2
<1 mW·635 nm
EN 60825-1:2007-10

Bemærk: Se aldrig direkte ind i stralen! Overlad ikke laseren til børn! Sigt aldrig med laserstralen mod personer eller dyr. Instrumentet er en kvalitetslaser, der ved levering er justeret 100% i overensstemmelse med de angivne fabrikstolerancer. Laserens retvisning skal alto kontrolleres af brugeren før anvendelse (se afsnit om kontrol). Bemærk, at en sikker og nogjagtig kalibrering kun er mulig på autoriseret værksted. Foretages kalibrering af brugeren, vil resultatet afhænge afDENnes viden og omhu.

1 Isætning af batterier

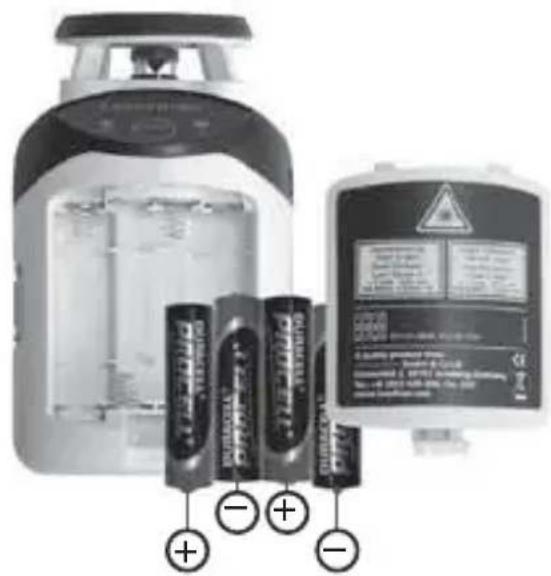

Abn batterihuset og læg batterierne (4 x Type AA) i. Vær opmaerksom pa de angivne poler.

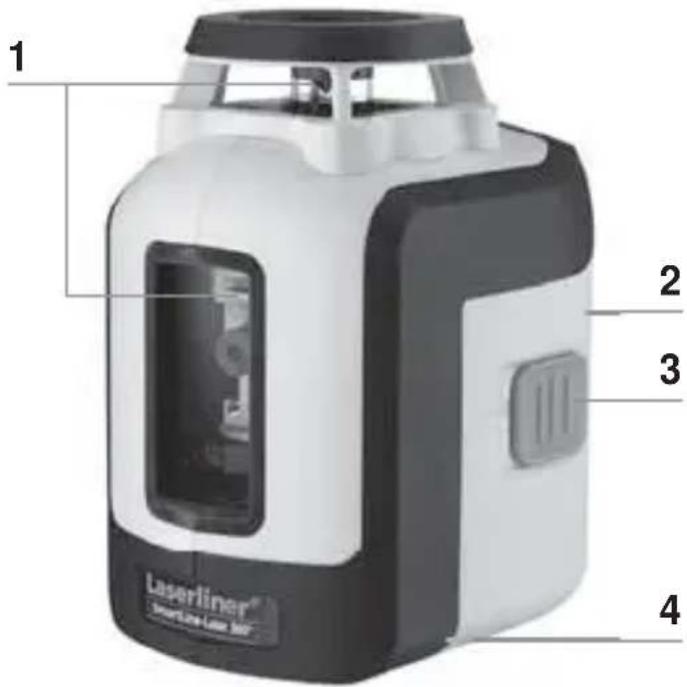

1 Lasers udgangsrude
2 Batterirum (bagside)
3 TIL/FRA-kontaktemed transportsikring

4 5/8" gevindbøsning (underside)

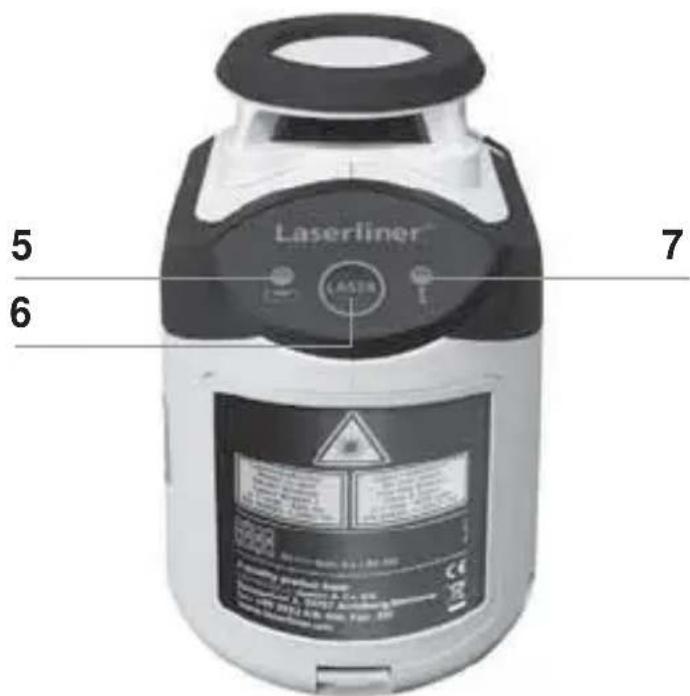

5 LED Nivellering
rød: Nivellering FRA
grøn: Nivellering TIL

6 Tast til valg af laserlinje; Handmodtagermodus til/fra
7 LED Handmodtagermodus

Til horizontal og vertikal nivelling skal transportsikringen vare løsnet. LED lyser konstant grøn. Så snart apparatet er,uden for det automatiske nivellingsområde på 5^ ,blinker laserlinjerne, og lysdioden (LED) Iser rødt. Apparatet skal positioneres således, at det er inden for nivellingsområdet. Lysdioden skifter igentil gront, og laserlinjerne lyser konstant.

3 Händmodtagermodus

EkStraudstyr: Arbejdet med lasermodtageren RX

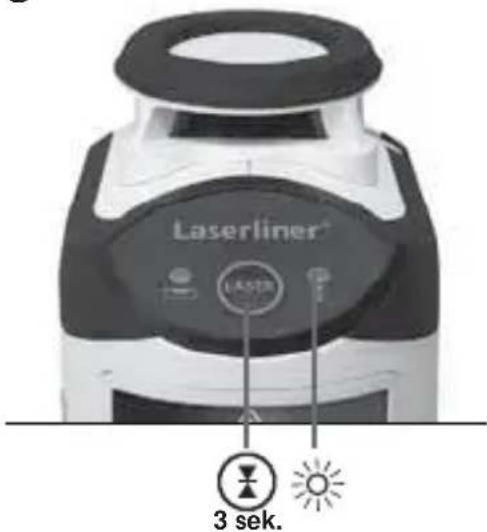

Brug af laser modtager RX (ekstraudstyr) til at udfore nivelling over store afstande, eller narr laserlinjer ikke længere er synlige. Man aktiverer lasermodtageren ved at omstille linjelaseren til handmodtagemodus; dette gøres ved at holde knappen 6 (handmodtagemodus til/fra) inde i et stykke tid. Laseren linjer vil nu pulsere med hj frekvens, hvilket gør laserlinjer mørkere. Laseren modtager kan opfangeppe pulserende laser linjer.

Overhold lasermodtager betjeningsvejledningen for linje lasere.

Pga. den specielle optik til generering af en gennemgående 360^ laserlinje kan der af tekniske Årsager forekomme varierende lysstyrke i forskellige områder af linjen. Dette kan medføre forskellige rækkevidder i handmodtagermodus.

4 Haeldingsmodus

Undlad at lösne transportsikringen, og stil TIL/FRA-kontakten på “OFF”. Aktivér og vælg laserne via valgtasten. Nu kan der anlægges skæve niveauer. I++, denne modus kan der hverken nivelleres horisontalt eller vertikalt, da laser-linjerne ikke længere indjüsterer sig automatisk. Lysdioden lyser konstant rødt.

Tekniske data

Selvnivelleringsområde ± 5°
Nøjagtighed ± 0,4 mm / m
Rækkevidde (afhængig af lysforhold) 20 m
Arbejdsområde med händmodtager (afhængig af tekisk relateret lysstyrkeforskel)	10 - 30 m
Laserbølgelængde 635 nm
Laserklasse / udgangseffekt linjelaser 2 / < 1 mW
Strømforsyning	4 x 1,5V alkalibatterier (type AA, LR6)
Drifttid ca. 35 timer
Arbejdstemperatur 0°C ... +40 °C
Opbevaringstemperatur	-10°C ... +70 °C
Mål (b x h x l)	75 x 130 x 100 mm
Vægt (inkl. batterier)	525 g

Forbehold for tekniske eendringer. 04.2013

Forberedelse til kontrol af retvisning

Skal laserens retvisning kontrolleres - hvilket bør gores med jævne mellemrum - opstilles laseren midi mellem 2 vægge med en indbyrdes afstand på mindst 5 meter og tændes. Slå transport sikringen fra ogænd for instrumentet (laser-krydset aktiveres). Brug hertil et stativ.

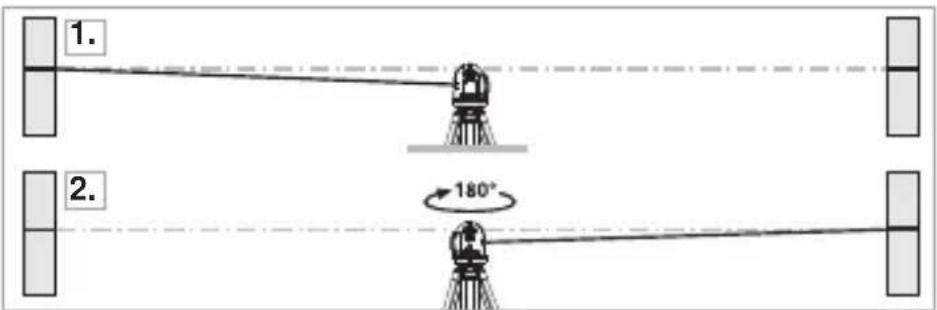

1. Markér laserplanet A1 på væggen.
2. Drej laseren nojagtig 180^ og marker laserplanet A2 på den modstående væg. Da laseren er placeret nojagtigmidt mellem de 2 vægge, vil markeringerne A1 og A2 ære nojagtig vandret overfor hinanden.

Kontrol af retvisning

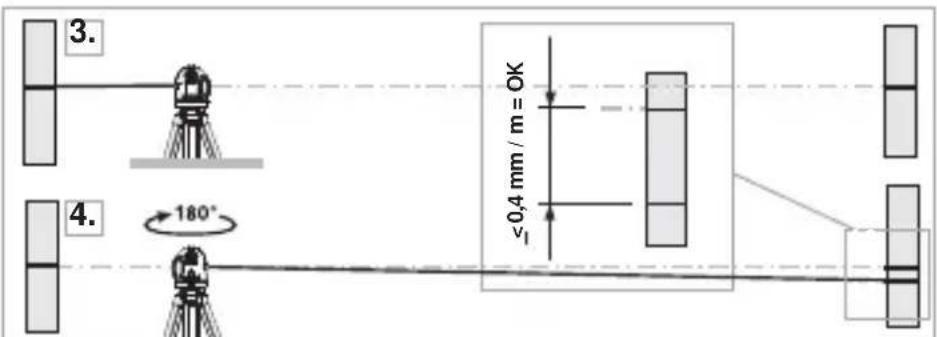

1. Anbring apparatet sà tæt til væggen som muligt i højde med det markerede punkt A1.
2. Drej apparatet 180^ , og marker punktet A3. Forskellen mellem A2 og A3 er tolerancen.

Hvis A2 og A3 ligger mere end 0,4mm / m fra hinanden, skal der foretages en justering. Indlevér laseren til forhandleren, som sørger for det videre fornødne, eller kontakt serviceafdelingen hos UMAREX-LASERLINER.

Kontrol af lodret laserlinie

Laseren opstilles ca. 5 m fra en væg. På væggen ophænges et snorelod med 2,5 m snor, således at det hænger frit. Den lodrette laserstråle tændes, laseren sigtes ind, SSE den lodrette laserstråle flugter med snoren, og det kontrolleres, at linien ikke afvigermere end 1,5 mm fra snoren.

Kontrol af vandret laserlinie

Laseren opstilles ca. 5 m fra en væg, og det vandrette laserkryds tændes. Krydspunktet markeres på væggen, hvorefter laserkrydset drejes ca. 2,5 m til hjre. Den vandrette streg mA ikke afvige mere end 3 mm fra markeringen af krydspunktet. Proceduren gentages med laserkrydset drejet 2,5 m til venstre.

Kontroller regelmæssigt - og altidør pabegyndelsen af en ny opgave laserens retvisning.
