SmartLine Laser 360 - Laserosoitin Laserliner - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ristikkäislinjalaser itsevaaituksella
Merkki	Laserliner
Malli	SmartLine Laser 360
Laserluokka	2 (EN 60825-1:2007-10)
Laseriaallonpituus	635 nm
Laserin lähtöteho	< 1 mW
Työskentelyetäisyys (ilman vastaanotinta)	20 m
Etäisyys käsivastaanottimella	10 – 30 m
Itsevaaitusalue	± 5°
Vaaitustarkkuus	± 0,4 mm/m
Virtalähde	4 AA-alkaliparistoa (1,5 V, LR6)
Käyttöaika	Noin 35 tuntia
Mitat (P x K x S)	75 x 130 x 100 mm
Paino (paristot mukaan lukien)	525 g
Käyttölämpötila	0 °C – +40 °C
Säilytyslämpötila	-10 °C – +70 °C
Jalustan kierre	5/8"
Päätoiminnot	Vaaka- ja pystyitsevaaitus, manuaalinen vastaanotintila, kallistustila, kuljetuslukitus
LED-merkkivalot	Vihreä (vaaitus päällä), Punainen (vaaitus pois päältä tai alueen ulkopuolella)
Puhdistus ja huolto	Puhdista pehmeällä, kuivalla liinalla. Tarkista kalibrointi säännöllisesti.
Turvallisuus	Laserluokka 2 – älä katso säteeseen. Pidä poissa lasten ulottuvilta.
Korjattavuus	Anna ammattilaisen tarkistaa vian sattuessa. Ota yhteys UMAREX-LASERLINER-huoltoon.
Takuu ja hävittäminen	WEEE-määräysten mukainen. Pakollinen lajittelu. Katso www.laserliner.com/info

Usein kysytyt kysymykset - SmartLine Laser 360 Laserliner

Kuinka kytket SmartLine Laser 360 päälle?

Vapauta kuljetuslukitus ja käännä VIRTA/POIS-kytkin ON-asentoon. Laserristi ilmestyy. Vaaitus-LED syttyy vihreänä, kun itsevaaitus on valmis.

Mitä tehdä, jos laserlinjat vilkkuvat ja LED on punainen?

Laite on itsevaaitusalueen ulkopuolella (yli ±5° kallistus). Aseta laite tasaisemmalle pinnalle, kunnes LED muuttuu vihreäksi ja linjat ovat vakaita.

Kuinka käytän manuaalista vastaanotintilaa?

Pidä linjanvalintapainiketta (6) painettuna aktivoidaksesi/deaktivoidaksesi vastaanotintilan. Linjat tummenevat, mutta lähettävät pulsaatioita, jotka ovat havaittavissa RX-laservastaanottimella (valinnainen). Etäisyys: 10 – 30 m olosuhteista riippuen.

Voiko laitetta käyttää kaltevalla pinnalla?

Kyllä, kallistustilassa. Älä vapauta kuljetuslukitusta ja käännä kytkin OFF-asentoon. Aktivoi linjat valintapainikkeella. LED pysyy punaisena ja itsevaaitus on pois päältä.

Mitä paristoja käyttää ja kuinka ne vaihdetaan?

Käytä 4 AA-alkaliparistoa (LR6, 1,5 V). Avaa paristolokero takaa, aseta paristot noudattaen merkittyä napaisuutta.

Kuinka tarkistan laitteen tarkkuuden?

Kalibrointitarkistus on kuvattu käyttöohjeessa: aseta laite kahden 5 metrin päässä toisistaan olevan seinän väliin, merkitse pisteet A1, A2, A3 ja mittaa ero. Toleranssi on ±0,4 mm/m. Jos se ylittyy, ota yhteyttä huoltoon.

Mitä tehdä, jos laitetta kuljetetaan?

Kuljetusta varten sammuta kaikki laserit, lukitse heiluri ja käännä kytkin OFF-asentoon. Käytä kuljetuslukitusta liikkeen estämiseksi.

Mitä vaaitus-LEDit tarkoittavat?

Vihreä LED tarkoittaa, että itsevaaitus on aktiivinen. Punainen LED tarkoittaa, että vaaitus on pois päältä tai laite on itsevaaitusalueen ulkopuolella.

Onko laite vedenpitävä tai iskunkestävä?

Käyttöohje ei mainitse vesitiiviyttä. Se on tarkkuusinstrumentti, jota on käsiteltävä varovasti. Käytä jalustaa vakauttamiseen ja vältä iskuja.

Mistä löydän täydellisen käyttöohjeen ja lisätietoja?

Täydellinen käyttöohje on saatavilla PDF-muodossa osoitteessa notice-facile.com. Turvallisuusohjeet ja takuu löytyvät osoitteesta www.laserliner.com/info.

KÄYTTÖOHJE SmartLine Laser 360 Laserliner

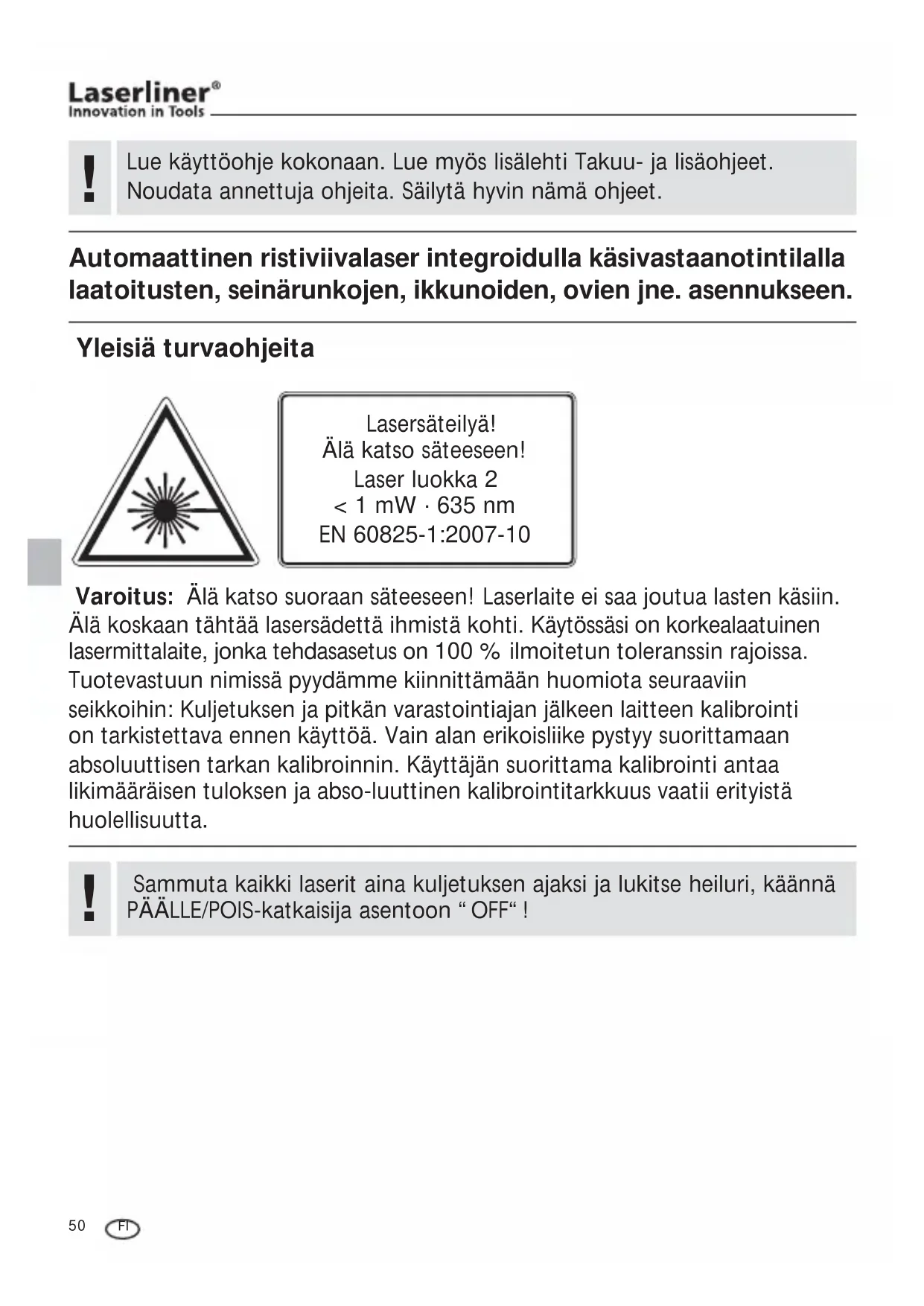

Lue käytöohje kokonaan. Lue myös lisälehti Takuu- ja lisäohjeet.

Noudata annettuja ohjeita. Sailytã hyvin namã ohjeet.

Automaattinen ristiviivalaser integroidulla käsivastaanotintilalla laatoitusten, seinärunkojen, ikkunoiden, ovien jne. asennukseen.

Yleisiä turvaohjeita

Lasersateilya!
Alä katso sateeseen!
Laser luokka 2
<1 mW·635 nm
EN 60825-1:2007-10

Varoitus: Alä katso suoraan sateeseen! Laserlaite ei saa joutua lasten käsin. Alä koskaan tahtäa lasersädettä ihmistä kohti. Käytössä on korkealaatuinen lasermittalaite, jonka tehdasasetus on 100 % ilmoitetun toleransssin rajoissa. Tuotevastuun nimissä pyydämme kiinnittämään huomiota seuraaviin seikkoihin: Kuljetuksen ja pitkān varastointiajan jälkeen laitteen kalibrointi on tarkistettava ennen käytöä. Vain alan erikoisliike pystyy suorittamaan absoluuttisen tarkan kalibroinnin. Käytäjan suorittama kalibrointi antaa likimäräisen tuloksen ja abso-luuttinen kalibrointitarkkuus vaatii erityistä huolellisuutta.

Sammuta kaikki laserit aina kuljetuksen ajaksi ja lukitse heiruri, kännä PÄÄLLE/POIS-katkaisija asentoon “OFF”!

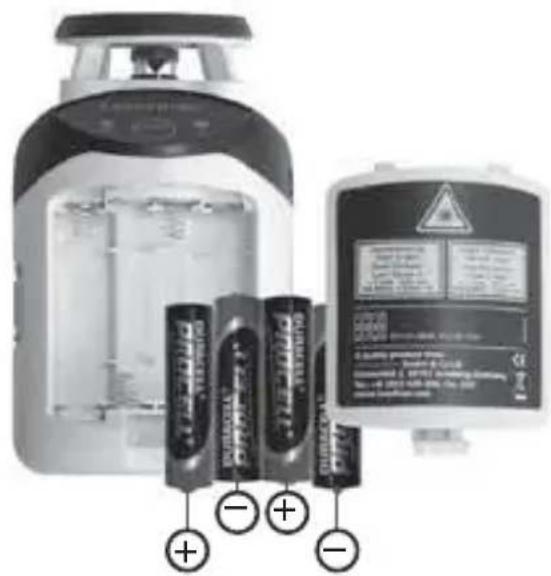

1 Paristojen asettaminen

Avaa paristolokero ja aseta paristot (4 x typpi AA) sisään ohjeiden mukaisesti. Huomaa paristojen oikea napaisuus.

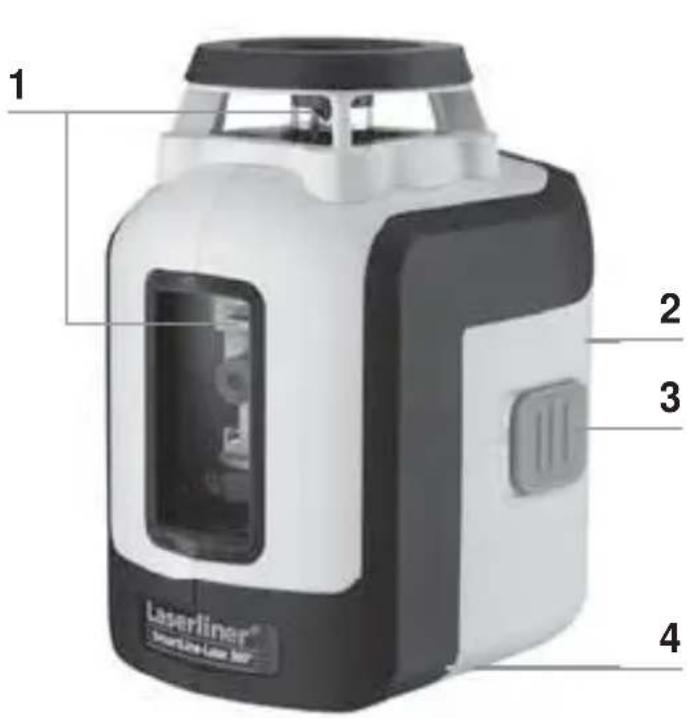

1 Lasersäteen ulostuloikkuna

4 Jalustan kierre 5/8" (pohjassa)

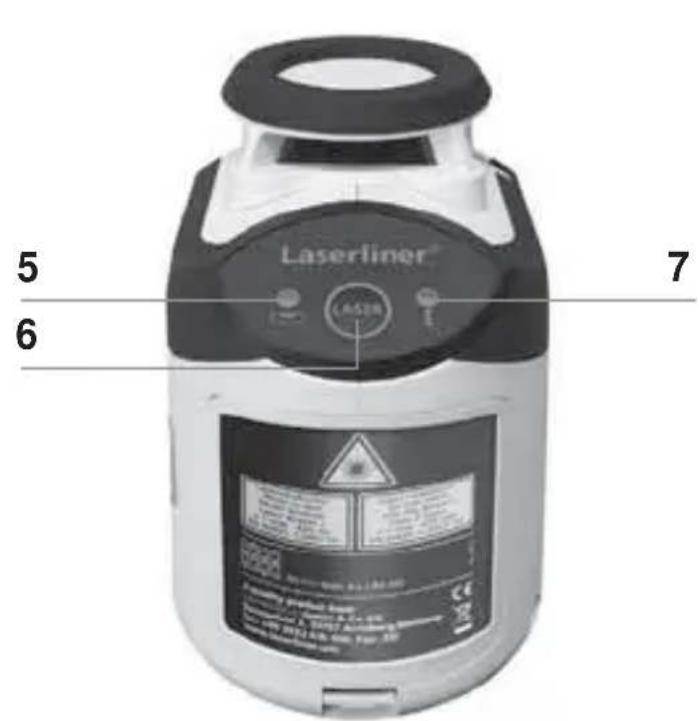

6 Laserlinjojen valintapainike; Käsivastaanotintila pälle/pois

2 Paristolokero (takasivulla)

5 LED-tasaus punainen: tasaus OFF vihrea: tasaus ON

7 LED-kasivastaanotintila

3 PÄÄLLE/POIS-kytkin ja kuljetuslukitus

2 Vaaka- ja pystysuntaan tasaaminen

Avaa kuljetusvarmistus, kännä ON/OFF-kytkin asentoon "ON". Laserristi tuleen nakyviin. Yksittäiset laserviivat voi valita valintapainikkeella.

Vaaka- ja pystysuuntaan tasaamista varten tulee kuljetusvarmistuksen olla vapautettuna. Punainen LED-valo palaa jatkuvasti vihreänä.

Kun laite on automaattisen tasausalueen 5^ ulkopuolella, laserviivat vilkkuvat ja punainen LED-valo syttyy. Sijoita laite tasaiselle alustalle niin, etta laite on tasausalueella. Vihrea LED-valo syttyy ja laserviivat palavat jatkuvasti.

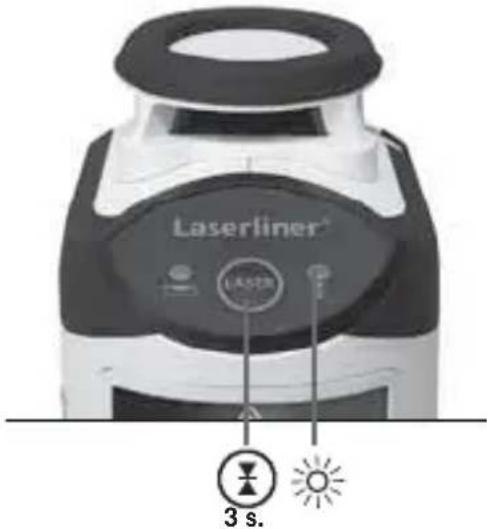

3 Käsivastaanotintila Valinnaisesti: Työskently laservastaanottimella RX

Käytä laservastaanotinta RX (lisāvaruste) linjaukseen pitkillä valimatkoilla ja silloin, kun laserviiva ei enaämuten näy. Työskennelläksesi käsivastaanottimen kanssa kytke laserlaite käsivastaanotintilaan painikkeen 6 (käsivastaanotintila paallee/pois) pitkällä painalluksella. Laserviivat sykkivät nyt korkealla taajuudella. Laserviivoista tuleetummempia. Laservastaanotin tunnistaa laserviivat tastä sykkeestä.

Noudata laservastaanottimen viivalasereita koskevia ohjeita.

360^ laserviivan tuottamiseen tarvittavan erikoisoptiikan vuoksi viivan eri osissa saattaa olla teknisistä syistä johtuvia kirkkauseroja. Ne voivat aiheuttaa sen, etta kayttöetäisyys vaihtelee kasivastaanotintilassa.

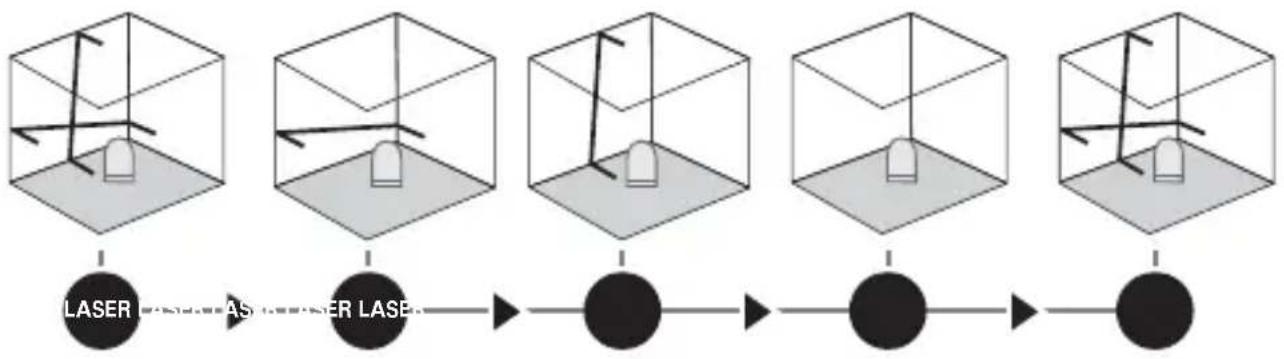

4 Kallistusasetus

Älä avaa kuljetusvarmistusta, kännä ON/OFF-kytkin asentoon OFF. Käynnistä ja valitse laserviiva valintapainikkeella. Nyt voit mitata kaltevia pintoja. Tassā tilassa ei voida linjata vaaka- tai pystysuorassa, sillä laserlinjat eivat enää tasaudu automaattisesti. Punainen LED-valo palaa jatkuvasti.

Tekniset tiedot

Automaattitasausalue ± 5°
Tarkkuus ± 0,4 mm / m
Työalue (valo-olosuheista riippuen) 20 m
Käsivastaanottimen ulottuma (teknisten syiden aiheuttamien kirkkauserojen johdosta)	10 - 30 m
Laserin aallonpituus 635 nm
Laser luokka / laserviivan lähtöteho 2 / < 1 mW
Virransyöttö	4 x 1,5V alkaliparistoa (typpi AA, LR6)
Paristojen käytöikä n. 35 h
Käytölämpötila 0°C ... +40 °C
Varaston lampaïtila -10°C ... +70 °C
Mitat (L x K x S)	75 x 130 x 100 mm
Paino (sis. paristot) 525 g

Tekniset muutokset mahdollisia. 04.2013

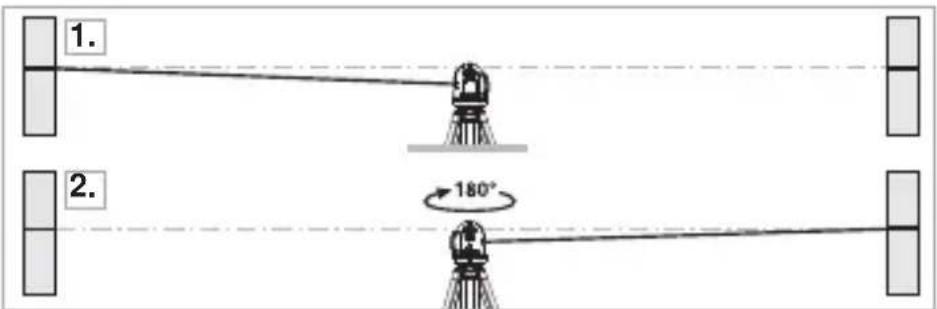

Kalibroinitarkistuksen valmistelutoimet

Laserin kalibrointi on tarkistettavissa. Aseta laite kahden vähintään 5 metrin etäisyydella olevan seinän vällin keskikohdalle. Käynnistä laite, avaa kuljetusvarmistus (Laserristi paall). Optimaalinen tarkistustulos edellyttä kolmijalan käyttoa.

1. Merkitse piste A1 seinään.
2. Kännä laite 180^ ja merkitse piste A2. Pisteiden A1 ja A2 valille muodostuu vaakasuuntainen referenssilinja. Kalibroinnin tarkistus.

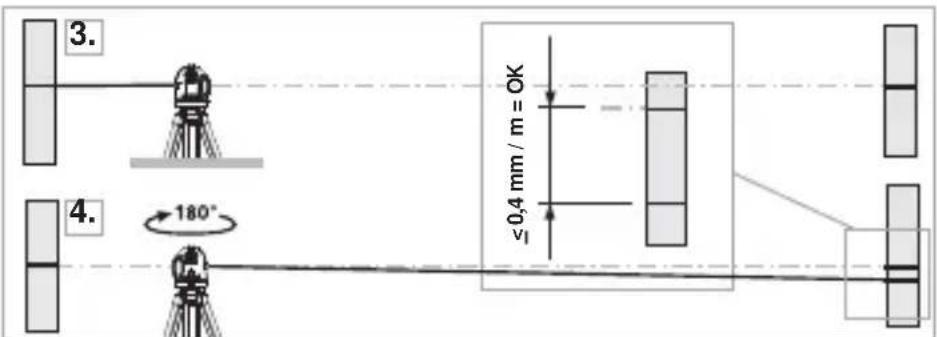

Kalibroinnin tarkistus

1. Aseta laite merkityn pisteen A1 korkeudella mahdollisimman lahelle seinä, suuntaa laite.
2. Kännä laitetta 180^ ja merkitse piste A3. Pisteiden A2 ja A3 valinen erotus toleransssi.

Laite on kalibroitava, jos pisteiden A2 ja A3 valinen erotus on suurempi kuin 0,4 mm / m. Ota yhteys paikalliseen Iaitetoimittajaan tai UMAREX-LASERLINER huolto-osastoon.

Pystyviivan tarkistus

Aseta laite n. 5 m:n etäisyydelle seinästä. Kiinnitä mittaluoti seinään 2,5 m:n pituisella langalla siten, etcuoti pääsee vapaasti heilumaan. Käynnistä laite ja suuntaa pystysäde luotilangan kanssa. Tarkkuus on toleranssin rajoissa, kun laserviivan ja luotilangan valinen poikkeama on enintään ± 1,5 mm.

Vaakaviivan tarkistus

Aseta laite n. 5 m:n etäisyydelleseinästa ja kytke laserristi. Merkitse piste B seinaan. Kaannalaserristia n. 2,5 m oikealle ja merkitse piste C. Tarkista onko pisteestä C lähteva vaakaviiva ± 3 mm:n tarkkuudella samalla korkeudella pisteen B kanssa. Toista toiminto laitetta uudelleen vasemmalle kaantamallä.

Tarkista kalibrointi sännöllisesti ennen käyttoa ja kuljetuksen sekä pitkän säilytyksen jäldeen.

Takuu, tuotteen hoito ja havittäminen

Laite tayttäa kaikki EY:n sisällä tapahtuvaa vapaata tavaravaihtoa koskevat standardit.

Tämä tuote on sahkolaite. Se on kierratettäva tai havitettäva vanhoja sahkö- ja elektroniikkalaitteita koskevan EY-direktiivin mukaan.

Lisātietoja, turvallisuus- yms. ohjeita:

www.laserliner.com/info
