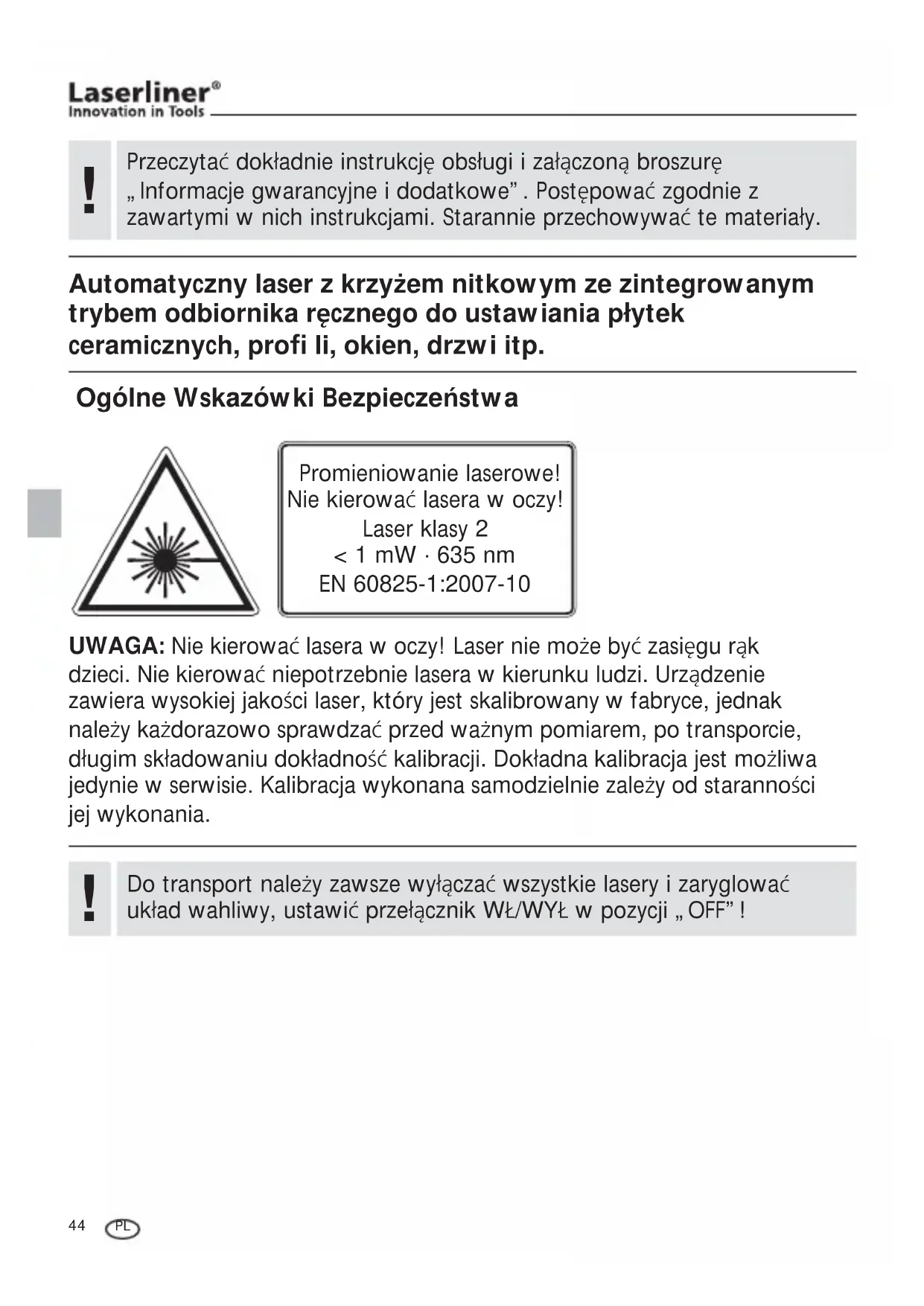

Automatyczny laser z krzyŏem nitkowym ze zintegrowanym trybem odbiornika röcznego do ustawiania pĜytek ceramicznych, proƂ li, okien, drzwi itp. Ogólne Wskazówki BezpieczeĞstwa UWAGA: Nie kierowaņ lasera w oczy! Laser nie może byņ zasiŐgu rŅk dzieci. Nie kierowaņ niepotrzebnie lasera w kierunku ludzi. UrzŅdzenie zawiera wysokiej jakoūci laser, który jest skalibrowany w fabryce, jednak należy każdorazowo sprawdzaņ przed ważnym pomiarem, po transporcie, dÙugim skÙadowaniu dokÙadnoūņ kalibracji. DokÙadna kalibracja jest możliwa jedynie w serwisie. Kalibracja wykonana samodzielnie zależy od starannoūci jej wykonania. Promieniowanie laserowe! Nie kierowaņ lasera w oczy! Laser klasy 2 < 1 mW · 635 nm EN 60825-1:2007-10 Do transport należy zawsze wyÙŅczaņ wszystkie lasery i zaryglowaņ ukÙad wahliwy, ustawiņ przeÙŅcznik WØ/WYØ w pozycji „OFF”!

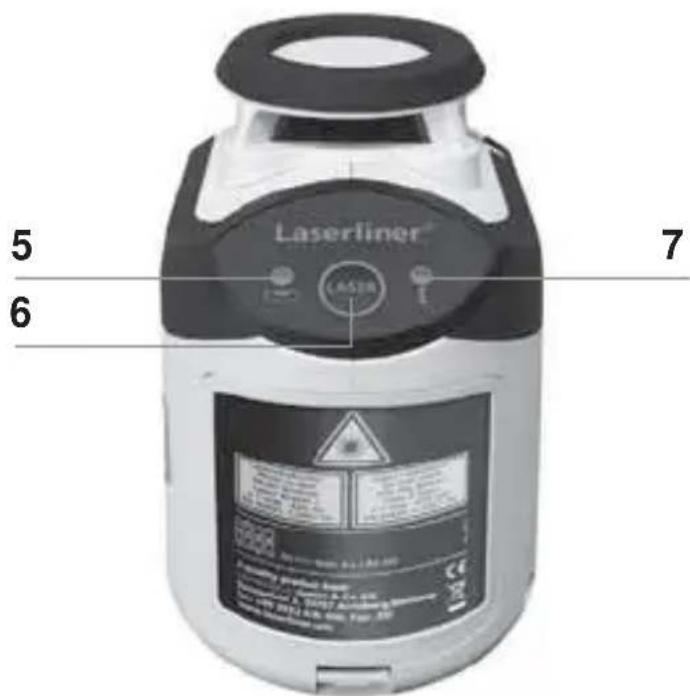

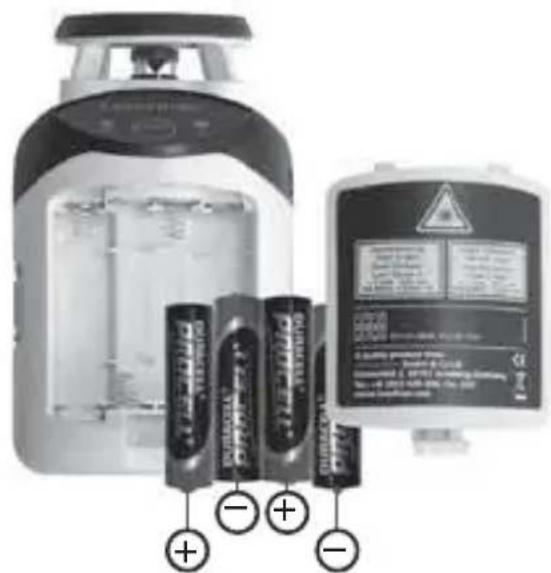

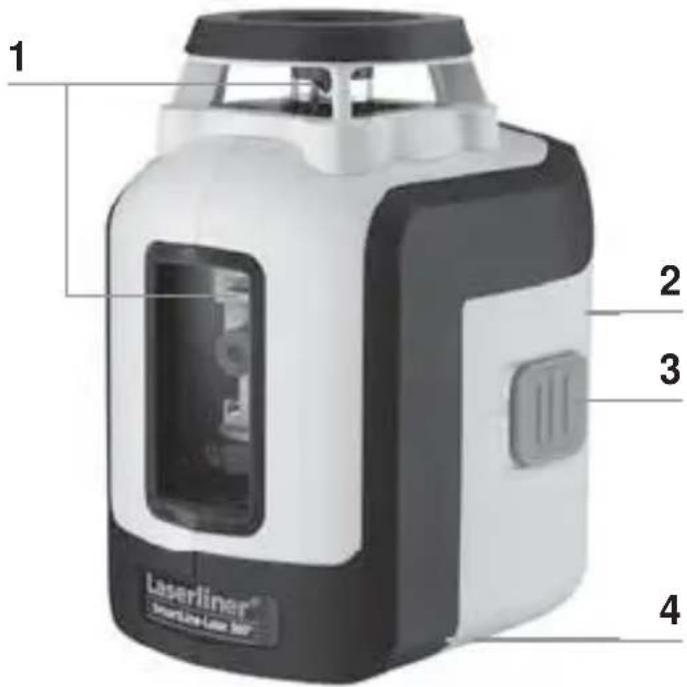

ZakĜadanie baterii Otworzyņ komorŐ baterii i wÙożyņ baterie (4 x typ AA) zgodnie z symbolami instalacyjnymi. Zwróciņ przy tym uwagŐ na prawidÙowŅ biegunowoūņ. Okienko promieni lasera Komora baterii (tyÙ) PrzeÙŅcznik WØ./WYØ.; zabezpieczenie do transportu Gwint statywu 5/8” (od doÙu) Dioda niwelacji Czerwona: Niwelacja wyÙŅczona Zielona: Niwelacja wÙŅczona Selektor linii laserowych; Tryb odbiornika rŐcznego wÙ./ wyÙ. Dioda trybu odbiornika rŐcznego

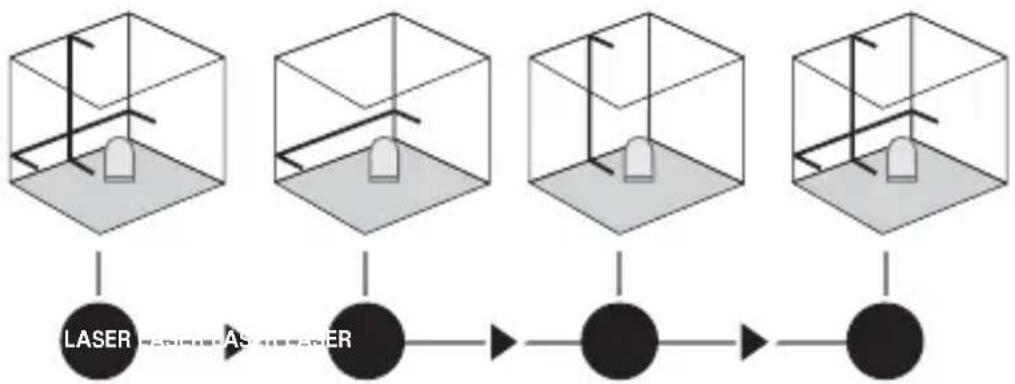

Niwelowanie poziome i|pionowe Zwolniņ zabezpieczenie transportowe i ustawiņ wyÙŅcznik wƁpozycji „ON”. Pojawia siŐ krzyż laserowy. Przyciskiem wyboru można oddzielnie wÙŅczaņ i wyÙŅczaņ linie laserowe. Do niwelacji poziomej iƁpionowej zabezpieczenie transportowe musi byņ zwolnione. Dioda LED ūwieci staÙym zielonym ūwiatÙem. Gdy urzŅdzenie znajduje siŐ poza automatycznym zakresem niwelacji wynoszŅcym 5°, linie laserowe migajŅ, a dioda LED ūwieci na czerwono. Ustawiņ urzŅdzenie tak, aby znalazÙo siŐ w zakresie niwelacji. Dioda LED ponownie ūwieci na zielono, a linie laserowe ūwiecŅ stale.

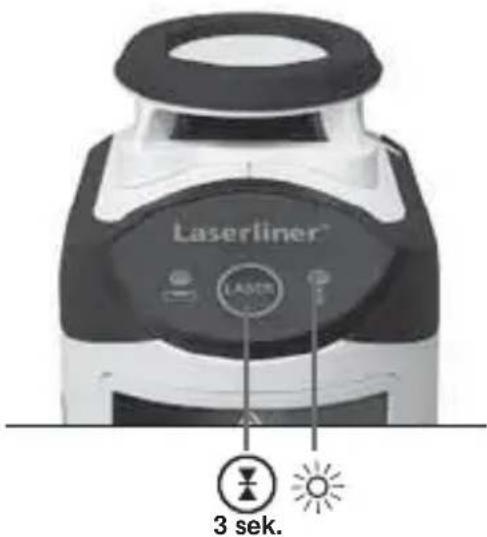

Tryb odbiornika röcznego Opcjonalnie: Praca z odbiornikiem lasera RX Do niwelowania na dużŅ odlegÙoūņ lub w przypadku niewidocznych już linii laserowych należy użyņ odbiornik lasera (opcja). W celu pracy z odbiornikiem laserowym należy wÙŅczyņ laser liniowy w tryb odbiornika rŐcznego poprzez dÙugie przyciūniŐcie przycisku 6 (tryb odbiornika rŐcznego wÙ./ wyÙ.). Teraz linie laserowe pulsujŅ z dużŅ czŐstotliwoūciŅ, a linie laserowe stajŅ siŐ ciemniejsze. DziŐki temu pulsowaniu odbiornik lasera rozpoznaje linie laserowe. Należy przestrzegaņ instrukcji obsÙugi odbiornika lasera do laserów liniowych.

LASER LASER LASER LASER LASERZmiany zastrzeżone. 04.2013

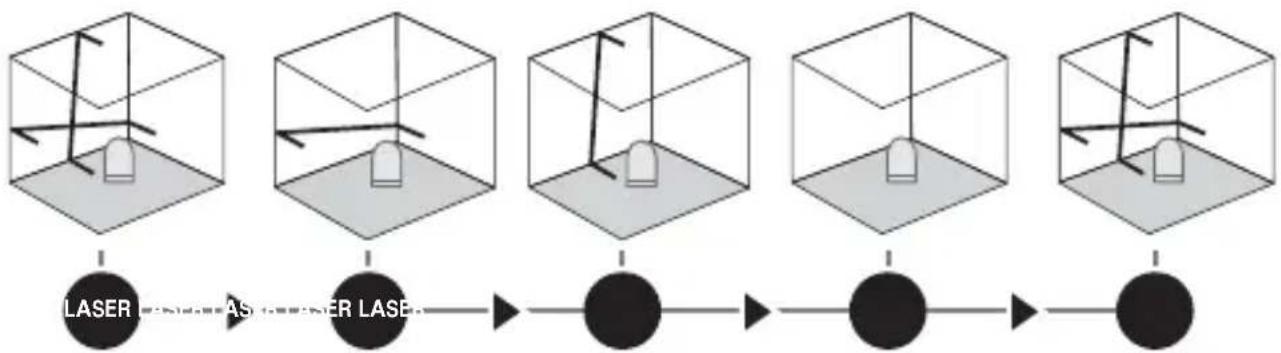

Tryb nachylenia Nie zwalniaņ zabezpieczenia transportowego i ustawiņ wyÙŅcznik wƁpozycji „OFF”. Przyciskiem wyboru wÙŅczyņ iƁwybraņ lasery. Można teraz wygenerowaņ skoūne pÙaszczyzny. WƁtym trybie niemożliwe jest niwelowanie poziome lub pionowe, gdyż linie lasera nie sŅ już ustawiane automatycznie. Dioda LED ūwieci na czerwono. Dane techniczne Automatyczne poziomowanie (zakres) ± 5° DokÙadnoūņ ± 0,4 mm / m Zakres Pracy (zależny od warunków oūwietlenia) 20 m Obszar roboczy z odbiornikiem rŐcznym (zależne od technicznie uwarunkowanych różnic jasnoūci)

DÙugoūņ fali lasera 635 nm Klasa lasera / moc wyjūciowa lasera liniowego 2 / < 1 mW Pobór mocy 4 x 1,5V baterie alka- liczne (typu AA, LR6) Czas pracy baterie ok. 35 godzin Temperatura pracy 0°C ... +40 °C Temperatura skÙadowania -10°C ... +70 °C Wymiary (szer. x wys. x gÙ.) 75 x 130 x 100 mm Masa (z baterie) 525 g Z uwagi na specjalny ukÙad optyczny generujŅcy ciŅgÙŅ liniŐ laserowŅ 360° dochodziņ może do różnic w jasnoūci w różnych obszarach linii, co jest uwarunkowane technicznie. Może to prowadziņ do różnych zasiŐgów w trybie odbiornika rŐcznego.

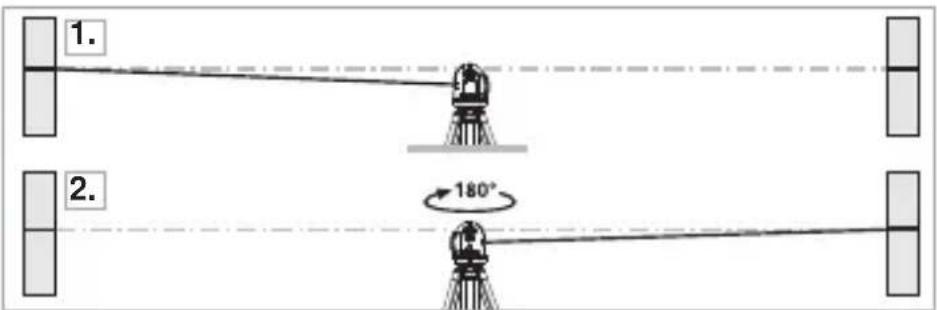

< 0,4 mm / m = OK Kontrola Kalibracji - przygotowanie Można w każdej chwili sprawdziņ kalibracjŐ. Stawiamy niwelator w ırodku pomiŐdzy dwiema Ùatami (ūcianami), które sŅ oddalone o co najmniej 5m. WÙŅczyņ urzŅdzenie, zwalniajŅc w tym celu zabezpieczenie do transportu (krzyŏ laserowy wĜâczony). Dla najlepszego skontrolowania używamy statywu.

1. Zaznaczamy punkt A1 na ūcianie.

2. Obracamy niwelator o 180° i zaznaczamy punkt A2.

PomŐdzy A1 i A2 majŅ Pašstwo teraz poziomŅ liniŐ odniesienia. Kontrola Kalibracji

3. Ustaw najbliżej jak to możliwe ūciany na wysokoūci

punktu zaznaczonego A1.

4. Obróņ niwelator o 180° i zaznacz punkt A3.

Różnica pomiŐdzy A2 i A3 jest tolerancjŅ. Jeżeli punkty A2 i A3 leżŅ od siebie dalej niż 0,4 mm / m konieczna jest kalibracja. Skontaktuj siŐ z lokalnym handlowcem lub serwisem UMAREX-LASERLINER.

2,5 m< 3 mm = OK Sprawdzanie linii poziomej Instrument ustawiņ ok. 5 m od jednej ze ūcian i wÙŅczyņ. Zaznaczyņ na ūcianie punkt B. OdsunŅņ laser o ok. 2,5 m w prawo i zaznaczyņ punkt C. Sprawdziņ, czy punkty B i C leżŅ w poziomie (tolerancja ± 3 mm). Pomiar powtórzyņ przesuwajŅc laser w lewo. Sprawdzanie linii pionowej Instrument ustawiņ ok. 5m od jednej ze ūcian. Na ūcianie zawiesiņ pion o dÙugoūci sznurka 2,5 m. Pion powinien byņ luŻno zawieszony. WÙŅczyņ instrument i naprowadziņ pionowy laser na sznurek pionu. Instrument speÙnia wymagania tolerancji, jeżeli odchylenie linii lasera od sznurka jest mniejsze niż ± 1,5 mm. Należy regularnie sprawdzaņ kalibracjŐ przed użyciem, po zakošczeniu transportu iƁpo dÙuższym przechowywaniu.

Gwarancja, pielögnacja i usuwanie PrzyrzŅd speÙnia wszystkie normy wymagane do wolnego obrotu towarów w UE. Produkt ten jest urzŅdzeniem elektrycznym i zgodnie z europejskŅ dyrektywŅ dotyczŅcŅ zÙomu elektrycznego i elektronicznego należy je zbieraņ i usuwaņ oddzielnie. Dalsze wskazówki dotyczŅce bezpieczešstwa i informacje dodatkowe patrz: www.laserliner.com/info
