MANUAL DE UTILIZADOR SmartLine Laser 360 Laserliner

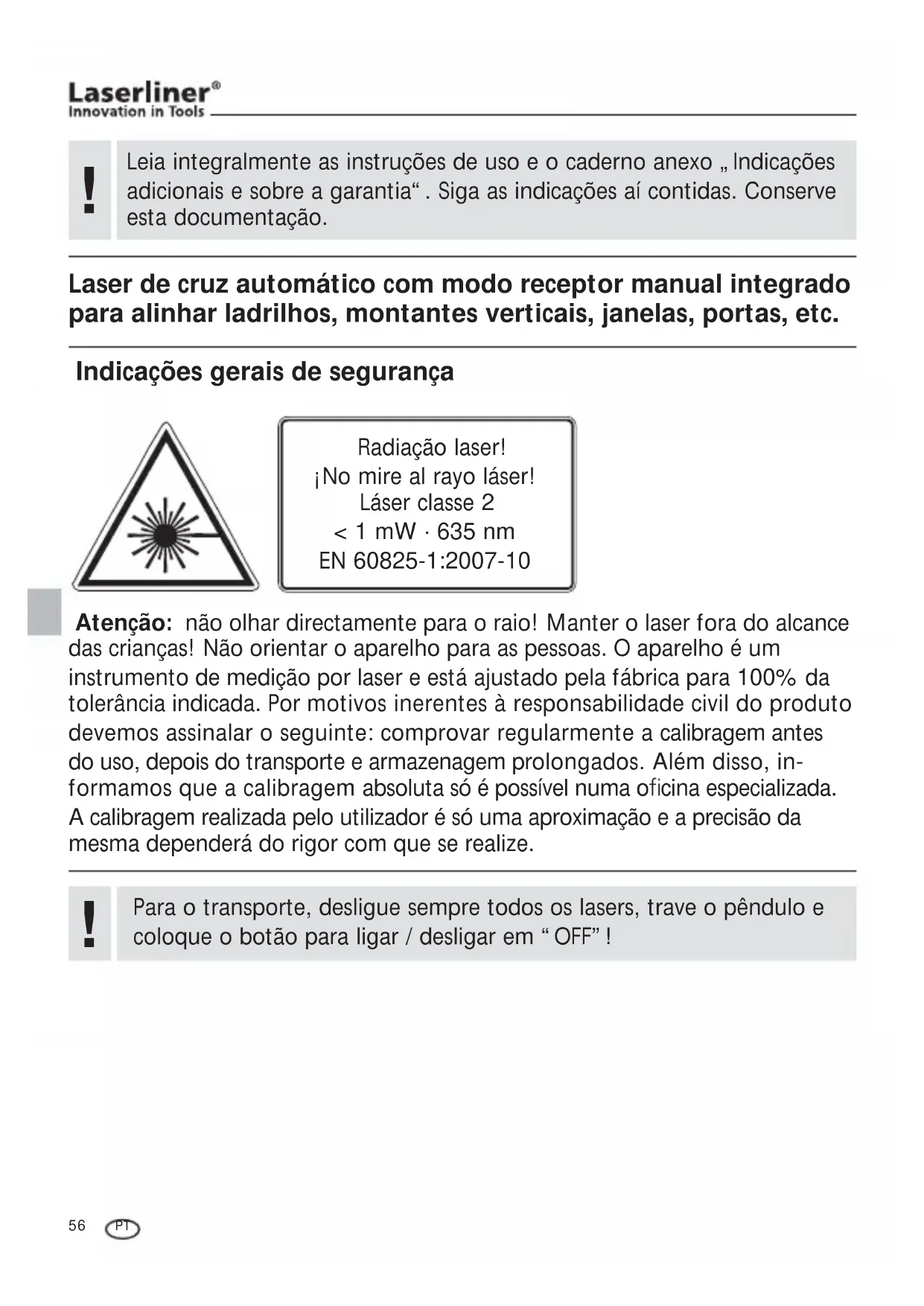

Manual_SmartLineLaser360_Rev.0413.indd 55 13.05.13 09:1856 Leia integralmente as instruções de uso e o caderno anexo „Indicações adicionais e sobre a garantia“. Siga as indicações aí contidas. Conserve esta documentação.

Laser de cruz automático com modo receptor manual integrado para alinhar ladrilhos, montantes verticais, janelas, portas, etc. Indicações gerais de segurança Atenção: não olhar directamente para o raio! Manter o laser fora do alcance das crianças! Não orientar o aparelho para as pessoas. O aparelho é um instrumento de medição por laser e está ajustado pela fábrica para 100% da tolerância indicada. Por motivos inerentes à responsabilidade civil do produto devemos assinalar o seguinte: comprovar regularmente a calibragem antes do uso, depois do transporte e armazenagem prolongados. Além disso, in- formamos que a calibragem absoluta só é possível numa oÖ cina especializada. A calibragem realizada pelo utilizador é só uma aproximação e a precisão da mesma dependerá do rigor com que se realize. Radiação laser! ¡No mire al rayo láser! Láser classe 2 < 1 mW · 635 nm EN 60825-1:2007-10 Para o transporte, desligue sempre todos os lasers, trave o pêndulo e coloque o botão para ligar / desligar em “OFF”!

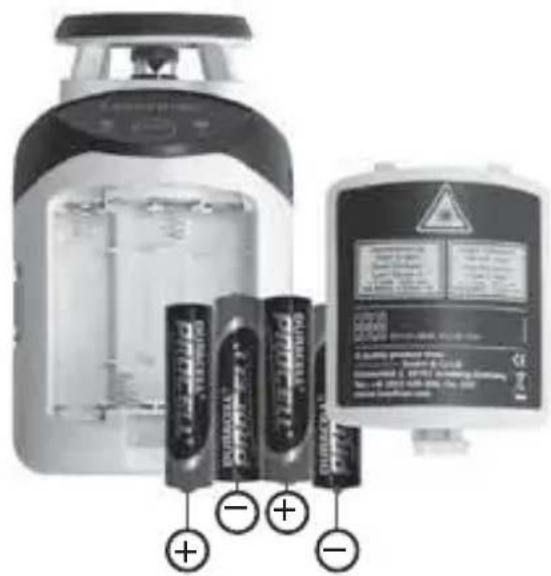

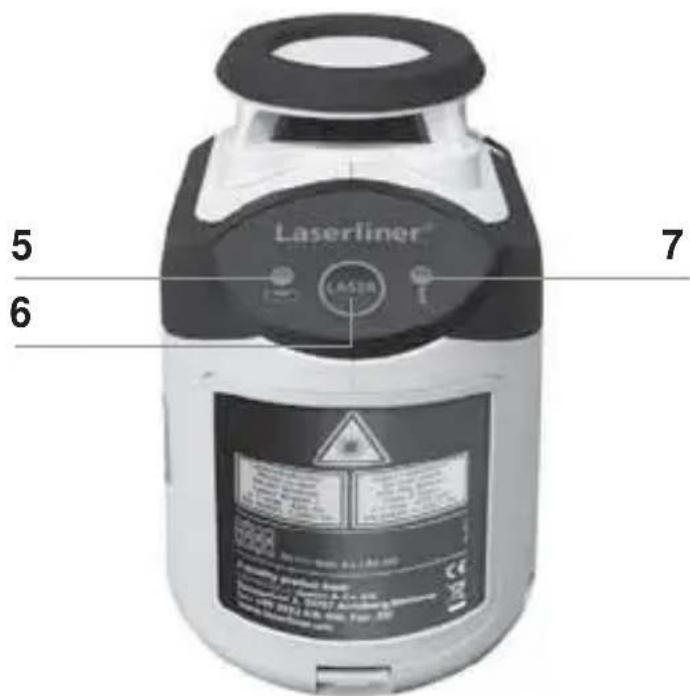

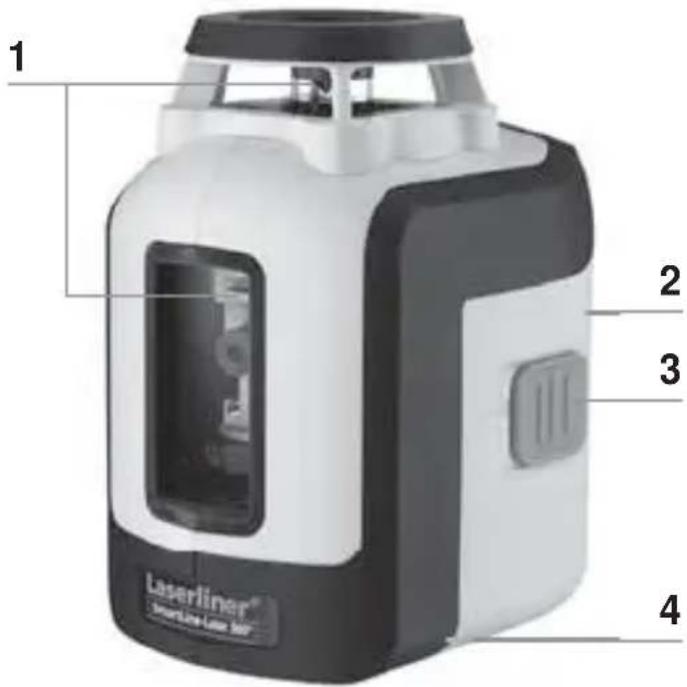

Colocar as pilhas Abra o compartimento de pilhas e insira as pilhas (4 x tipo AA) de acordo com os símbolos de instalação. Observe a polaridade correcta. Janela de saída do laser Compartimento de pilhas (parte posterior) Botão para ligar / desligar; bloqueador de transporte Rosca para tripé 5/8” (lado inferior) Nivelação LED vermelho: nivelação desligada verde: nivelação ligada Tecla de selecção de linhas de laser; activar/desactivar o modo receptor manual LED modo receptor manual

Nivelação horizontal e vertical Solte o bloqueador de transporte e coloque o botão para ligar/desligar em “ON”. A cruz do laser aparece. Com a tecla de selecção podem ser activadas individualmente as linhas de laser. Para a nivelação horizontal e vertical é preciso que o bloqueador de transporte esteja solto. O LED acende constantemente com cor verde. Logo que o aparelho se encontre fora da área de nivelação automática de 5°, as linhas de laser piscam e o LED acende com cor vermelha. Posicione o aparelho de modo a que se encontre dentro da área de nivelação. O LED volta a mudar para verde e as linhas de laser acendem constantemente.

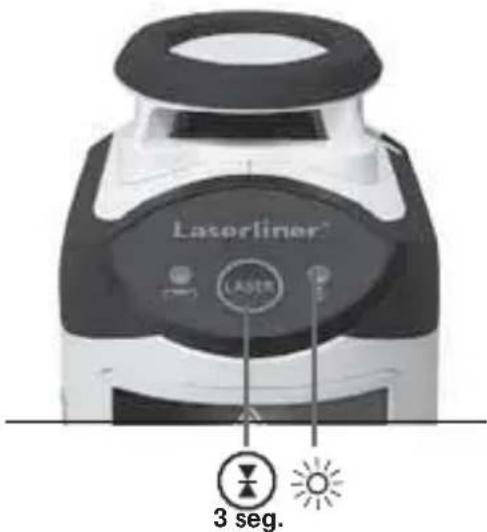

Modo receptor manual Opcional: trabalhar com o receptor laser RX Para a nivelação a grandes distâncias ou para linhas de laser que já não sejam visíveis, use um receptor laser RX (opcional). Para trabalhar com o receptor laser, prima longamente a tecla 6 (activar/desactivar o modo receptor manual) para colocar o laser de linha no modo receptor manual. A seguir, as linhas de laser pulsam a uma frequência elevada e as linhas de laser tornam-se mais escuras. O receptor laser detecta as linhas de laser através desta pulsação. Observe as instruções de uso do receptor laser para laser de linha.

LASER LASER LASER LASER LASERSujeito a alterações técnicas. 04.2013

Modo de inclinação Não solte o bloqueador de transporte, coloque o botão para ligar/desligar em “OFF”. Ligue e seleccione os lasers com a tecla de selecção. A seguir podem ser traçados níveis inclinados. Neste modo não é possível nivelar horizontal e verticalmente, uma vez que as linhas de laser não se alinham automaticamente. O LED acende constantemente com cor vermelha. Dados técnicos Margem de autonivelação ± 5° Exactidão ± 0,4 mm / m Alcance (depende da luminosidade do espaço) 20 m Área de trabalho com receptor manual (dependente da diferença de claridade condicionada por razões técnicas)

Comprimento de onda laser 635 nm Classe de laser / Potência de saída laser de linha 2 / < 1 mW Alimentação eléctrica 4 x 1,5V pilhas alcalinas (Tipo AA, LR6) Duração operacional aprox. 35 horas Temperatura de trabalho 0°C ... +40 °C Temperatura de armazenamento -10°C ... +70 °C Dimensões (L x A x P) 75 x 130 x 100 mm Peso (incl. pilhas) 525 g Devido à óptica especial para a geração de uma linha de laser contínua de 360°, podem surgir diferenças de claridade em várias zonas da linha, condicionadas por razões técnicas. Isso pode provocar alcances diferentes no modo receptor manual.

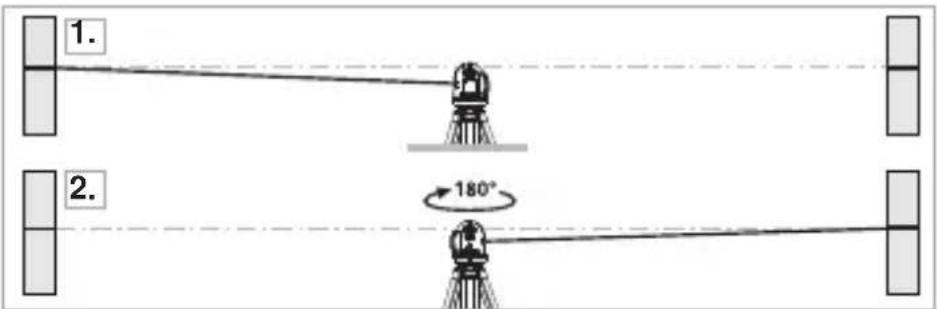

< 0,4 mm / m = OK Preparativos para verificar a calibragem Você mesmo pode verificar a calibragem do laser. Coloque o aparelho entre 2 paredes separadas num mínimo de 5 metros. Ligue o aparelho, solte para isso o bloqueador de transporte (cruz do laser ligada). Use um tripé.

1. Marque o ponto A1 na parede.

2. Gire o aparelho 180º e marque o ponto A2.

Assim, temos uma referência horizontal entre A1 e A2. Verificar a calibragem

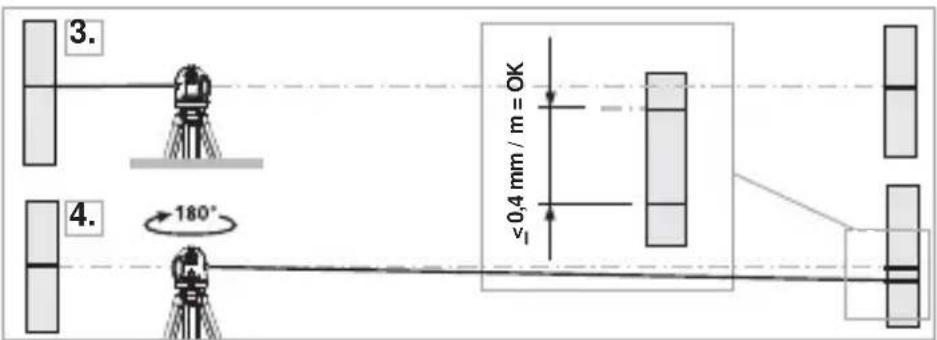

3. Colocar o aparelho o mais próximo da parede possivel

à altura do ponto A1, alinhando o aparelho.

4. Girar o aparelho 180º e marcar o ponto A3.

A diferença entre A2 e A3 é a tolerância. Se os pontos A2 e A3 estiverem separados mais de 0,4 mm / m é necessário efectuar uma calibragem. Contacte o seu distribuidor ou dirija-se ao departamento de assistência da UMAREX-LASERLINER.

2,5 m< 3 mm = OK Controlo da linha horizontal Coloque o aparelho a uns 5 metros de uma parede e ligue a luz do laser. Marcar o ponto B na parede. Girar a cruz laser cerca de 2,5 m para a direita. Verificar se a linha horizontal do ponto C se encontra a uma altura ± 3 mm do ponto B. Repetir o processo, mas agora girando a cruz do laser para a esquerda. Controlo da linha vertival Coloque o aparelho a uns 5 metros de uma parede. Fixar um fio de prumo de 2,5 m na parede, podendo o fio mover-se livremente. Ligar o aparelho e orientar o laser vertical no sentido do fio de prumo. A precisão está dentro da tolerância se o desvio entre a linha do laser e o fio de prumo não for superior a 1,5 mm. Verifique regularmente a calibragem antes de usar, após transportes e depois de armazenar durante bastante tempo.

Garantia, cuidados com o produto e eliminação Oaparelho respeita todas as normas necessárias para a livre circulação de mercadorias dentro da UE. Este produto é um aparelho eléctrico e tem de ser recolhido e eliminado separadamente, conforme a Directiva europeia sobre aparelhos eléctricos e electrónicos usados. Mais instruções de segurança e indicações adicionais em: www.laserliner.com/info
