GEBRUIKSAANWIJZING SmartLine Laser 360 Laserliner

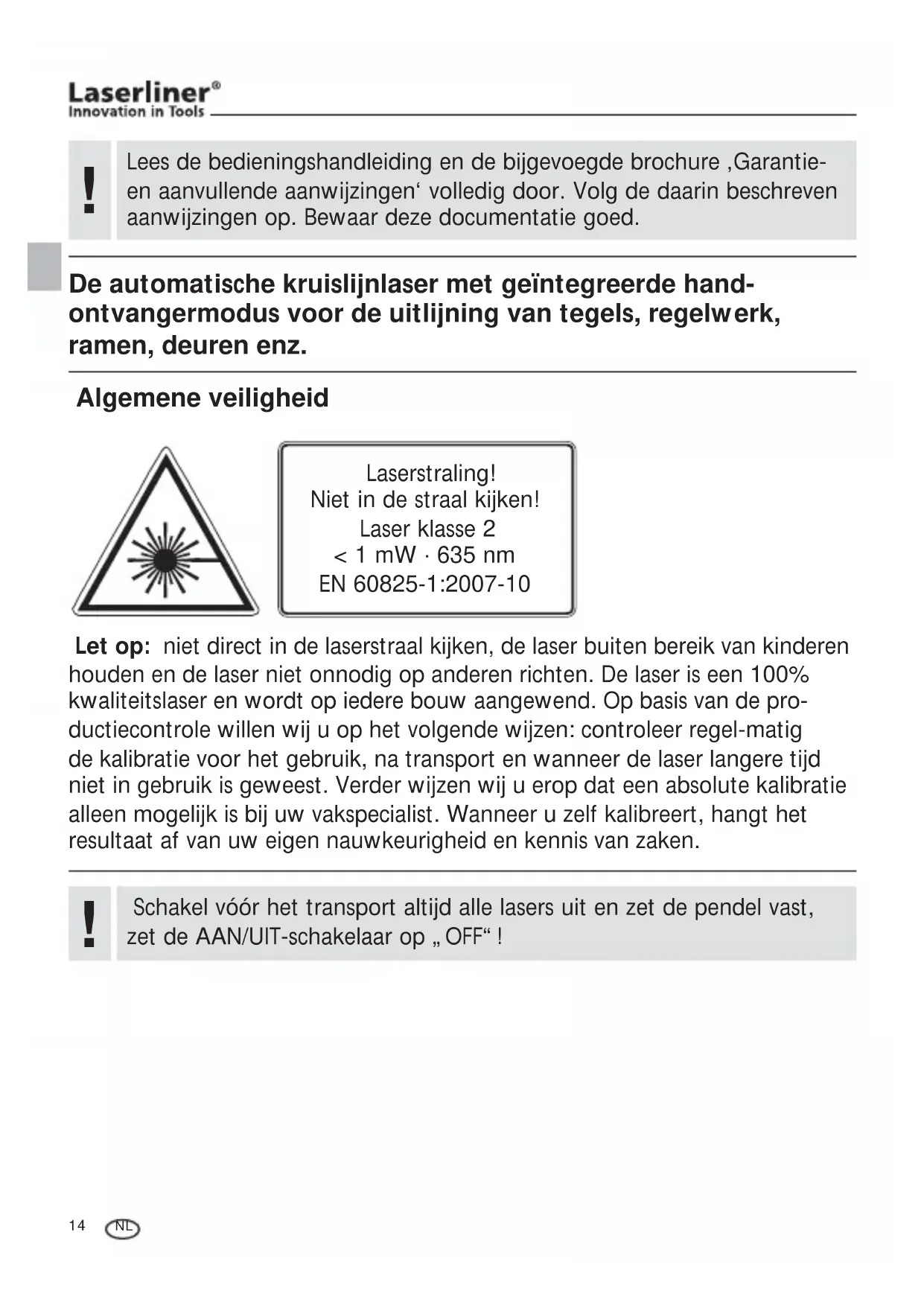

Manual_SmartLineLaser360_Rev.0413.indd 13 13.05.13 09:1814 Lees de bedieningshandleiding en de bijgevoegde brochure ‚Garantie- en aanvullende aanwijzingen‘ volledig door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie goed.

De automatische kruislijnlaser met geïntegreerde hand- ontvangermodus voor de uitlijning van tegels, regelwerk, ramen, deuren enz. Algemene veiligheid Let op: niet direct in de laserstraal kijken, de laser buiten bereik van kinderen houden en de laser niet onnodig op anderen richten. De laser is een 100% kwaliteitslaser en wordt op iedere bouw aangewend. Op basis van de pro- ductiecontrole willen wij u op het volgende wijzen: controleer regel-matig de kalibratie voor het gebruik, na transport en wanneer de laser langere tijd niet in gebruik is geweest. Verder wijzen wij u erop dat een absolute kalibratie alleen mogelijk is bij uw vakspecialist. Wanneer u zelf kalibreert, hangt het resultaat af van uw eigen nauwkeurigheid en kennis van zaken. Laserstraling! Niet in de straal kijken! Laser klasse 2 < 1 mW · 635 nm EN 60825-1:2007-10 Schakel vóór het transport altijd alle lasers uit en zet de pendel vast, zet de AAN/UIT-schakelaar op „OFF“!

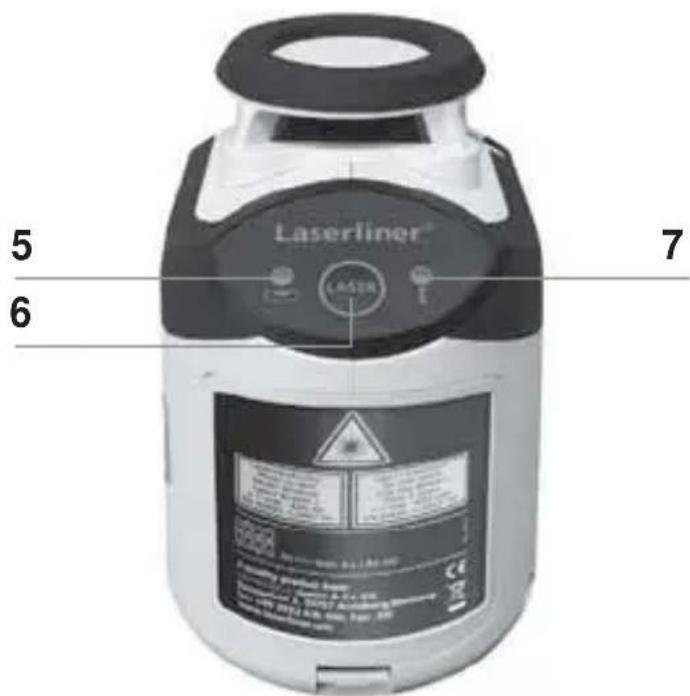

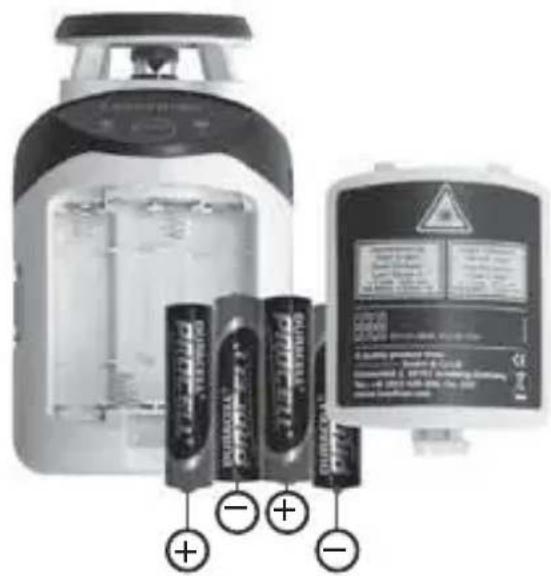

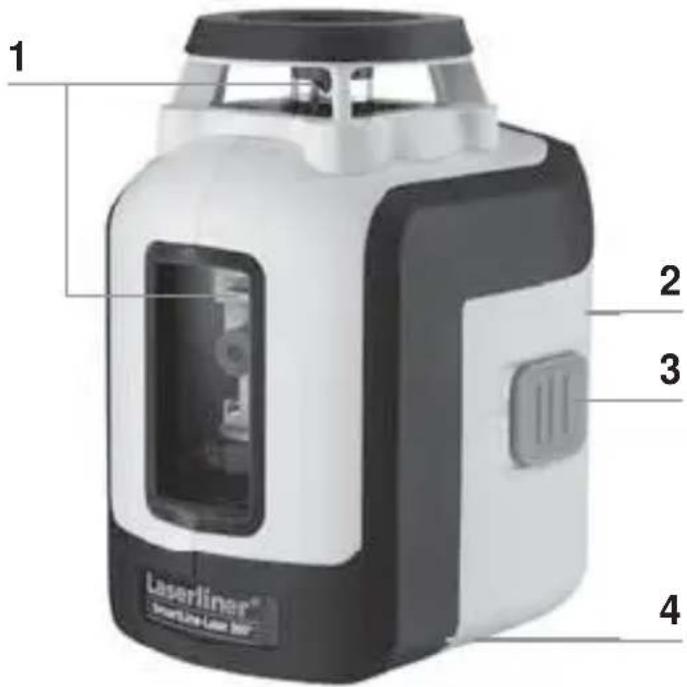

Batterij plaatsen Open het batterijvakje en plaats de batterijen (4 x type AA) overeenkomstig de installatiesymbolen. Let daarbij op de juiste polariteit. Laseruitlaat Batterijvakje (achterkant) AAN- / UIT-schakelaar; transportbeveiliging 5/8”-schroefdraad (onderzijde) Led-nivellering rood: nivellering uit groen: nivellering aan Keuzetoets laserlijnen; Hand- ontvangermodus aan / uit LED Handont- vangermodus

Horizontaal en verticaal nivelleren Deactiveer de transportbeveiliging, zet de AAN-/UIT-schakelaar op „ON“. Het laserkruis verschijnt. Met behulp van de keuzetoets kunnen de laserlijnen afzonderlijk worden geschakeld. Voor de horizontale en verticale nivellering moet de transportbeveiliging ge-deactiveerd zijn. De led brandt constant groen. Zodra het apparaat zich buiten het automatische nivelleerbereik van 5° bevindt, knipperen de laserlijnen en brandt de led rood. Positioneer het apparaat zodanig dat het zich binnen het nivelleer-bereik bevindt. De led schakelt weer over naar groen en de laserlijnen branden constant.

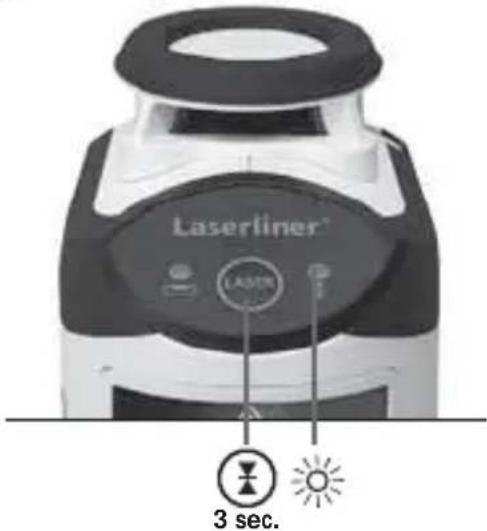

Handontvangermodus Optioneel: Werken met de laserontvanger RX Gebruik een laserontvanger RX (optioneel) voor het nivelleren op grote afstanden of in geval van niet meer zichtbare laserlijnen. Schakel de lijnlaser voor werkzaamheden met de laser- ontvanger in de handontvangermodus door lang op de toets 6 te drukken. Nu pulseren de laserlijnen met een hoge frequentie en de laser- lijnen worden donkerder. De laserontvanger kan de laserlijnen dankzij het pulseren registreren. Neem de gebruiksaanwijzing van de laserontvanger voor lijnlasers in acht.

LASER LASER LASER LASER LASERTechnische veranderingen voorbehouden. 04.2013

Neigingsmodus Deactiveer de transportbeveiliging niet, zet de AAN-/UIT-schakelaar op “OFF”. Schakel de lasers in met de keuzetoets en maak vervolgens uw keuze. Nu kunnen schuine vlakken worden aangelegd. In deze modus kunt u niet horizontaal resp. verticaal nivelleren omdat de laserlijnen niet meer automatisch uitlijnen. De led brandt constant rood. Technische gegevens Zelfnivelleerbereik ± 5° Nauwkeurigheid ± 0,4 mm / m Werkbereik (afhankelijk van de hoeveelheid licht) 20 m Werkbereik met handontvanger (afhankelijk van de helderheidsverschillen om technische redenen)

Lasergol× engte 635 nm Laserklasse / udgangseffekt linjelaser 2 / < 1 mW Stroomvoorziejning 4 x 1,5V alkalibatterijen (type AA, LR6) Gebruiksduur ca. 35 uur Werktemperatuur 0°C ... +40 °C Opbergtemperatuur -10°C ... +70 °C Afmetingen (B x H x D) 75 x 130 x 100 mm Gewicht (incl. batterijen) 525 g Op grond van de speciale optiek voor de generering van een ononder- broken 360° laserlijn kunnen om technische redenen helderheidsver- schillen optreden in de verschillenden bereiken van de lijn. Dit kan leiden tot verschillende reikwijdten in de handontvangermodus.

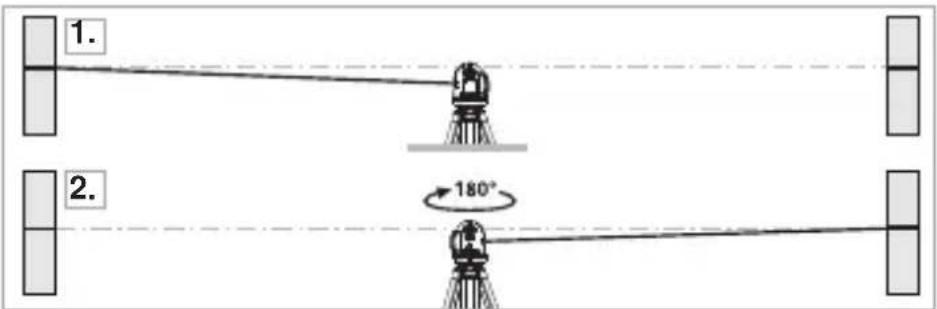

< 0,4 mm / m = OK Kalibratiecontrole voorbereiden U kunt de kalibratie van de laser controleren. Plaats het toestel in het midden tussen twee muren die minstens 5 meter van elkaar verwijderd zijn (laserkruis aan). Voor een optimale controle een statief gebruiken.

1. Markeer punt A1 op de wand.

2. Draai het toestel 180° om en markeer het punt A2.

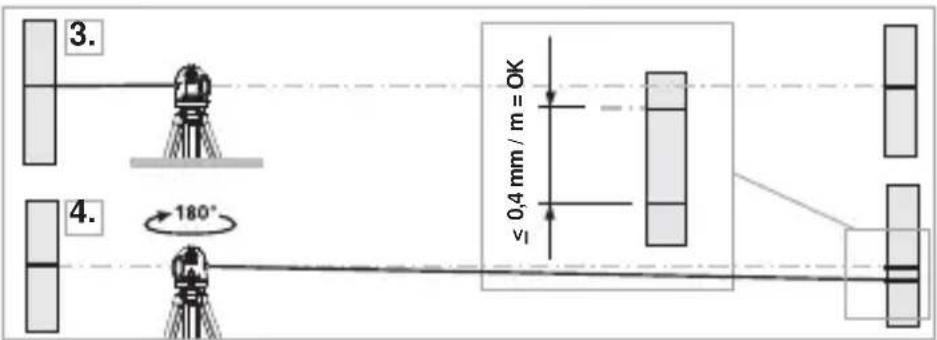

Tussen A1 en A2 hebt u nu een horizontale referentie. Kalibratie controleren

3. Plaats het toestel zo dicht mogelijk tegen de wand ter hoogte van punt A1.

4. Draai het toestel vervolgens 180° en markeer punt A3. Het verschil tussen

A2 en A3 moet binnen de tolerantie van de nauwkeurigheid liggen. Wanneer het verschil tussen punt A2 en A3 groter is dan de aangegeven tolerantie, nl. 0,4 mm / m, is een kalibratie nodig. Neem hiervoor contact op met uw vakhandelaar of met de serviceafdeling van UMAREX-LASERLINER.

2,5 m< 3 mm = OK Controleren van de horizontale lijn Apparaat op ca. 5 meter van de wand opstellen, en het laserkruis instellen, punt B aan de wand markeren, laserkruis ca. 2,5 meter naar rechts draaien en punt C markeren. Controleer nu of de waterpaslijn van punt C op gelijke hoogte ligt met punt B - met een tolerantie van max. 3 mm. Dezelfde controle kunt u tevens naar links uitvoeren. Controleren van de verticale lijn Apparaat op ca. 5 meter van de wand opstellen, aan de wand een lood met ongeveer 2 meter draad bevestigen, de draad moet vrij kunnen pendelen, apparaat instellen in de verticale positie en wanneer u de draad nadert, mag het verschil niet meer zijn dan 1,5 mm. In dat geval blijft u binnen de gestelde tolerantie. Controleer regelmatig de kalibratie voordat u de laser gebruikt, ook na transport en wanneer de laser langere tijd is opgeborgen geweest.

Garantie, onderhoud en afvoer Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije goederenverkeer binnen de EU. Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn voor oude elektrische en elektronische apparatuur gescheiden verzameld en afgevoerd worden. Verdere veiligheids- en aanvullende instructies onder: www.laserliner.com/info
