ПОСІБНИК КОРИСТУВАЧА SmartLine Laser 360 Laserliner

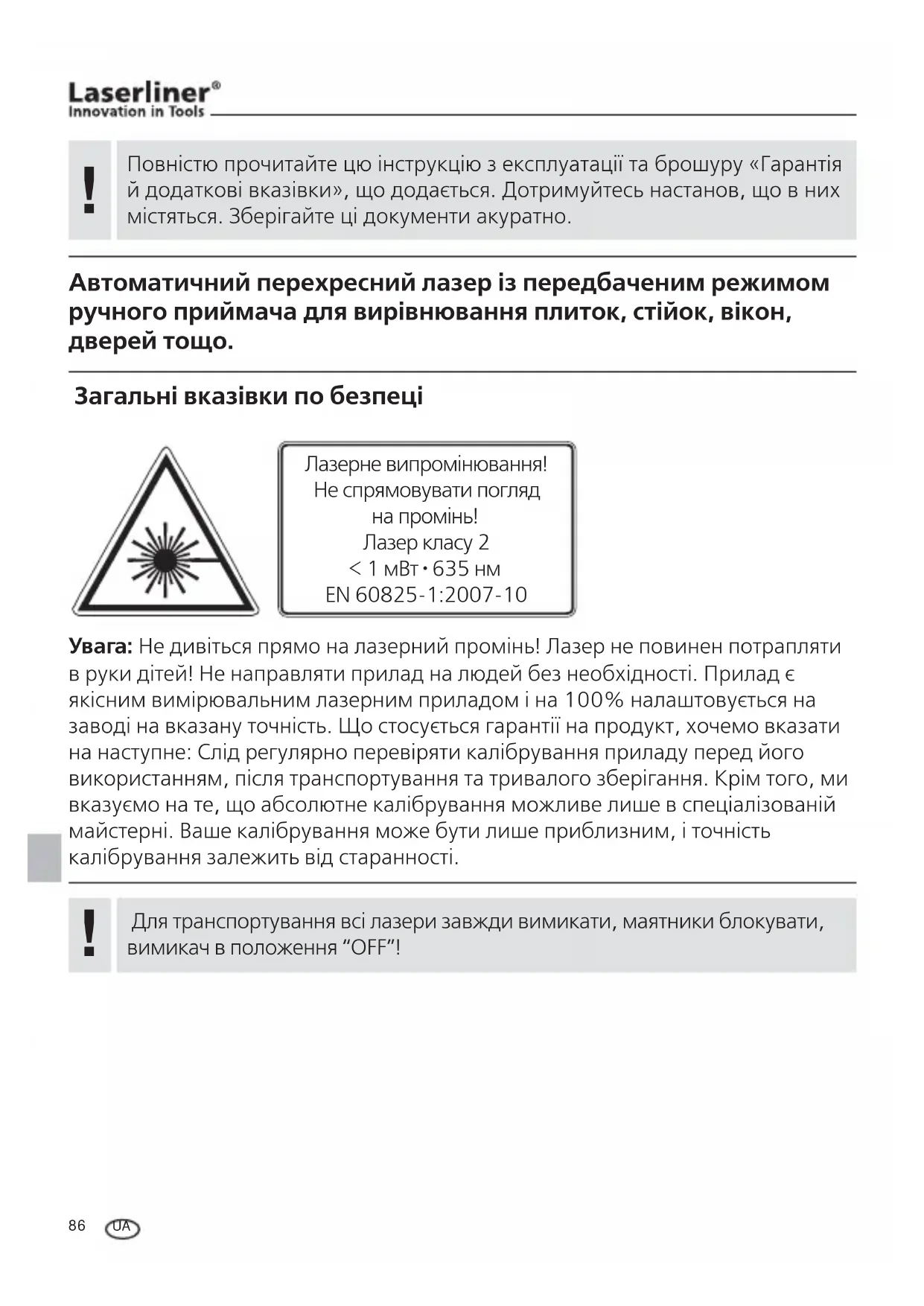

Manual_SmartLineLaser360_Rev.0413.indd 85 13.05.13 09:1986 Повністю прочитайте цю інструкцію з експлуатації та брошуру «Гарантія й додаткові вказівки», що додається. Дотримуйтесь настанов, що в них містяться. Зберігайте ці документи акуратно.

Автоматичний перехресний лазер із передбаченим режимом ручного приймача для вирівнювання плиток, стійок, вікон, дверей тощо. Загальні вказівки по безпеці Увага: Не дивіться прямо на лазерний промінь! Лазер не повинен потрапляти в руки дітей! Не направляти прилад на людей без необхідності. Прилад є якісним вимірювальним лазерним приладом і на 100% налаштовується на заводі на вказану точність. Що стосується гарантії на продукт, хочемо вказати на наступне: Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання. Крім того, ми вказуємо на те, що абсолютне калібрування можливе лише в спеціалізованій майстерні. Ваше калібрування може бути лише приблизним, і точність калібрування залежить від старанності. Лазерне випромінювання! Не спрямовувати погляд на промінь! Лазер класу 2 < 1 мВт · 635 нм EN 60825-1:2007-10 Для транспортування всі лазери завжди вимикати, маятники блокувати, вимикач в положення “OFF”!

Встановити акумулятори Відкрити відсік для батарейок і вкласти батарейки (4 x тип AA) згідно з символами. Слідкувати за полярністю. Отвір для виходу

Відсік для батарейок (задня сторона) Кнопка ввімкнення/

Штативна різьба 5/8” (нижня сторона) Світлодіодне нівелювання

нівелювання вимк. зелений: нівелювання

Кнопка вибору лазерних ліній; Увімкнення/ вимкнення режиму ручного приймача СД-індикатор

використання ручного приймача

Горизонтальне і вертикальне нівелювання Розфіксуйте транспортне стопоріння, встановіть вимикач увімкнення/ вимкнення на «ON». З‘явиться лазерне перехрестя. Кнопкою вибору можна вмикати лазерні лінії поодинці. Для горизонтального і вертикального нівелювання необхідно розфіксувати транспортне стопоріння. Постійно світиться зелений світлодіод. У разі виходу за межі діапазону автоматичного нівелювання, що становить 5°, лазерні лінії починають блимати, а світлодіодний індикатор загоряється червоним світлом. Розташуйте прилад так, щоб він потрапив у межі діапазону автоматичного нівелювання. Світлод знову змінить колір на зелений, а лазерні лінії загоряться сталим світлом.

Режим використання ручного приймача додатково: працює з лазерним приймачем RX При великих відстанях або коли лазерні лінії погано видно, скористайтеся лазерним приймачем RX (не входить до стандартного комплекту). Щоб працювати з лазерним приймачем, лінійний лазер слід перемкнути в режим ручного приймача тривалим натискання кнопки 6 (увімкнення/ вимкнення режиму ручного приймача). При цьому лазерні лінії пульсуватимуть з більшою частотою, а яскравість лазерних ліній зменшиться. За допомогою цих імпульсів лазерний приймач розпізнає лазерні лінії. Обов‘язково дотримуйтесь порядку експлуатації лазерного приймача для лінійного лазера.

LASER LASER LASER LASER LASERПраво на технічні зміни збережене. 04.2013

Режим завдання нахилу Не знімаючи з транспортного стопоріння, встановіть вимикач увімкнення/ вимкнення на «OFF». Увімкніть лазери кнопкою вибору й оберіть режим. Тепер можна будувати похилі площини. У цьому режимі не можна здійсняти горизонтальне або вертикальне нівелювання, тому що лазерні лінії вже автоматично не вирівнюються. Світлодіодний індикатор світить червоним світлом, не блимаючи. Технічні дані Діапазон автоматичного нівелювання ± 5° Точність ± 0,4 мм/ м Робочий діапазон (залежить від світла в приміщенні) 20 м Робочий діапазон із ручним приймачем (залежно від обумовленої технічними причинами різниці в яскравості)

Довжина хвиль лазера 635 нм Клас лазера / вихідна потужність лінійного лазера 2 / < 1 мВт

4 лужні батарейки 1,5 В кожна (тип AA, LR6) Термін експлуатації близько 35 годин Робоча температура 0°C ... +40 °C Температура зберігання -10°C ... +70 °C Габаритні розміри (Ш x В x Г) 75 x 130 x 100 мм Маса (з батарейки) 525

Через використання спеціальної оптики для побудови безперервної лазерної лінії на 360° яскравість останньої на різних ділянках може різнитися, що обумовлено технічними причинами. Це може призводити до коливань дальності дії в режимі ручного приймача.

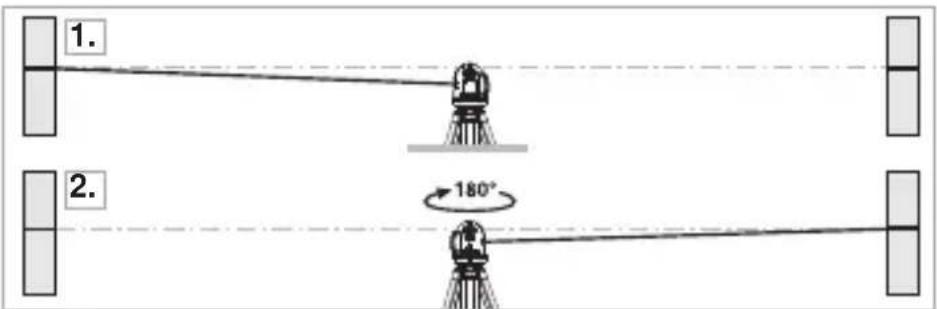

< 0,4 mm / m = OK Підготовка перевірки калібрування Калібрування лазера можна контролювати. Встановити прилад посередині між 2 стінами, які знаходяться на відстані не менше 5 метрів між собою. Ввімкнути прилад, для цього зняти систему блокування (лазерний хрест ввімкн). Для оптимальної перевірки використовувати штатив.

1. Помітьте крапку A1 на стіні.

2. Поверніть прилад на 180° і помітьте крапку A2. Тепер між

крапками А1 і А2 встановлене горизонтальне відношення. Перевірка калібрування

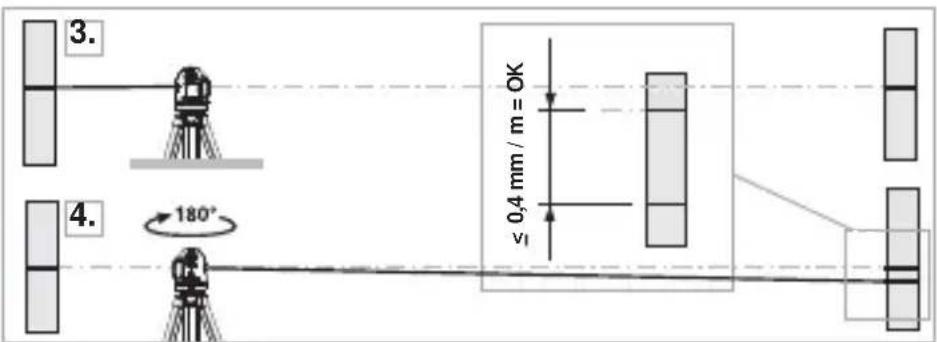

3. Встановити прилад якомога ближче до стіни на висоті крапки А1.

4. Поверніть прилад на 180° і помітьте крапку A3.

Різниця між А2 і А3 є допуском. Якщо A2 і A3 розрізняються більше ніж на 0,4 мм / м, потрібне калібрування. Зверніться до крамниці чи в сервісний відділ UMAREX-LASERLINER.

2,5 m< 3 mm = OK Перевірка горизонтальної лінії Встановити прилад на відстані прибл. 5 м від стіни і ввімкнути лазерний хрест. Помітити на стіні крапку В. Повернути лазерний хрест прибл. на 2,5 м праворуч і помітити крапку С. Перевірити, чи горизонтальна лінія пункту С знаходиться на тій же висоті ± 3 мм, що і пункту В. Повторити процес з повертанням ліворуч. Перевірка вертикальної лінії Встановити прилад на відстані прибл. 5 м від стіни. На стіні прикріпити висок з шнуром довжиною 2,5 м, висок повинен вільно рухатися. Ввімкнути прилад і навести вертикальний лазер на шнур. Точність знаходиться в межах допуску, якщо відхилення між лінією лазера і шнуром становить не більше ± 1,5 мм. Слід регулярно перевіряти калібрування приладу перед його використанням, після транспортування та тривалого зберігання.

Гарантія, догляд за виробом й утилізація Цей пристрій задовольняє всім необхідним нормам щодо вільного обігу товарів в межах ЄС. Згідно з європейською директивою щодо електричних і електронних приладів, що відслужили свій термін, цей виріб як електроприлад підлягає збору й утилізації окремо від інших відходів. Детальні вказівки щодо безпеки й додаткова інформація на сайті: www.laserliner.com/info
