SmartLine Laser 360 - Laserové ukazovátko Laserliner - Bezplatný návod k obsluze

Typ produktu	Křížový nivelační laser s automatickým vyrovnáním
Značka	Laserliner
Model	SmartLine Laser 360
Laserová třída	2 (EN 60825-1:2007-10)
Vlnová délka laseru	635 nm
Výstupní výkon laseru	< 1 mW
Pracovní dosah (bez přijímače)	20 m
Dosah s ručním přijímačem	10 – 30 m
Rozsah samonivelace	± 5°
Přesnost nivelace	± 0,4 mm/m
Napájení	4 alkalické baterie AA (1,5 V, LR6)
Výdrž	Přibližně 35 hodin
Rozměry (D x V x Š)	75 x 130 x 100 mm
Hmotnost (včetně baterií)	525 g
Provozní teplota	0 °C až +40 °C
Skladovací teplota	-10 °C až +70 °C
Závit pro stativ	5/8"
Hlavní funkce	Horizontální a vertikální samonivelace, režim ručního přijímače, režim naklopení, transportní blokování
LED indikátory	Zelená (nivelace zapnuta), Červená (nivelace vypnuta nebo mimo rozsah)
Čištění a údržba	Čistěte jemným suchým hadříkem. Pravidelně kontrolujte kalibraci.
Bezpečnost	Laser třídy 2 – nedívejte se do paprsku. Uchovávejte mimo dosah dětí.
Opravitelnost	V případě závady nechte zkontrolovat odborníkem. Kontaktujte servis UMAREX-LASERLINER.
Záruka a likvidace	V souladu s WEEE. Povinný tříděný sběr. Navštivte www.laserliner.com/info

Často kladené otázky - SmartLine Laser 360 Laserliner

Jak zapnout SmartLine Laser 360?

Uvolněte transportní blokování a přepněte vypínač ZAP/VYP do polohy ZAP. Objeví se laserový kříž. Po dokončení samonivelace se rozsvítí zelená LED nivelace.

Co dělat, když laserové linie blikají a LED je červená?

Přístroj je mimo rozsah samonivelace (více než ±5° naklonění). Umístěte přístroj na rovnější povrch, dokud se LED nezmění na zelenou a linie nebudou stabilní.

Jak používat režim ručního přijímače?

Stiskněte a podržte tlačítko výběru linií (6) pro zapnutí/vypnutí režimu přijímače. Linie ztmavnou, ale vysílají pulsy detekovatelné laserovým přijímačem RX (volitelně). Dosah: 10 až 30 m podle podmínek.

Lze přístroj použít na nakloněné rovině?

Ano, v režimu naklopení. Neuvolňujte transportní blokování a přepněte vypínač do polohy VYP. Aktivujte linie tlačítkem výběru. LED zůstane červená a samonivelace je deaktivována.

Jaké baterie použít a jak je vyměnit?

Použijte 4 alkalické baterie typu AA (LR6, 1,5 V). Otevřete přihrádku na baterie na zadní straně, vložte baterie dle vyznačené polarity.

Jak zkontrolovat přesnost přístroje?

Kontrola kalibrace je popsána v návodu: umístěte přístroj mezi dvě stěny vzdálené 5 m, označte body A1, A2, A3 a změřte odchylku. Tolerance je ±0,4 mm/m. Při překročení kontaktujte servis.

Co dělat při přepravě přístroje?

Při přepravě vypněte všechny lasery, zablokujte kyvadlo a přepněte vypínač do polohy VYP. Použijte transportní blokování, aby nedošlo k pohybu.

Jaký je význam LED nivelace?

Zelená LED indikuje aktivní samonivelaci. Červená LED indikuje deaktivovanou nivelaci nebo přístroj mimo rozsah samonivelace.

Je přístroj vodotěsný nebo odolný proti nárazům?

Návod neuvádí odolnost vůči vodě. Jedná se o přesný přístroj, se kterým je třeba zacházet opatrně. Použijte stativ pro stabilizaci a vyhněte se nárazům.

Kde najít kompletní návod a další informace?

Kompletní návod je k dispozici ve formátu PDF na notice-facile.com. Bezpečnostní pokyny a záruku naleznete na www.laserliner.com/info.

NÁVOD K OBSLUZE SmartLine Laser 360 Laserliner

Kompletné si prečtěte námod k obsluze a priložený sesit „ Pokyny pro záruku a dodatečné pokyny". Postupujte podle zde uvedenych instrukci. Tyto podklady dobre uschovejte.

Automatický križový laser s integrovaným režimem ručniho prijímače k vyrovnávani dlždic, hrázděného zdiva, oken, dveři atd.

Vseobecné bezpečnostní poukyny

Laserové zárení!
Nedívejte se do paprsku!
Laser trídy 2
<1 mW·635 nm
EN 60825-1:2007-10

Pozor: Nedívejte se prímo do paprsku! Laser se nesmí dostat do rukou detem! Nesměrujte zařizení zbytečné na osoby. Prístroi je kvalitní laserové mérici zařizení a v závodě vyrobce je 100% serízen s uvedenou tolerancí. Z důvodú záruky na vyrobek bychom Vás chtěli upozornit na nasledujíci: Před použitím, po prepravě a po dlouhém skladování pravidelně kontrolujte kalibraci. Kromě toho upozornujeme, ze absolutní kalibrace je možná pouze ve specializované dílne. Vámí provedená kalibrace je pouze príblžné a prěsnost kalibrace závisí na pečlivosti.

Pri transportu vypnete vsechny lasery a zajistete kyvadlo, vampinauc uvedte do polohy "OFF"!

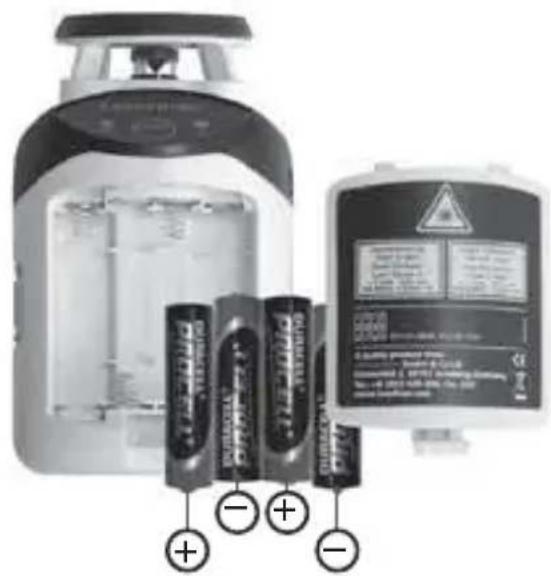

1 Vkladani bateri

Otevěte prihrádku na baterie a podle symbolů pro instalovány vložte baterie (4 x typ AA). Dbejte pritom na správnou polaritu.

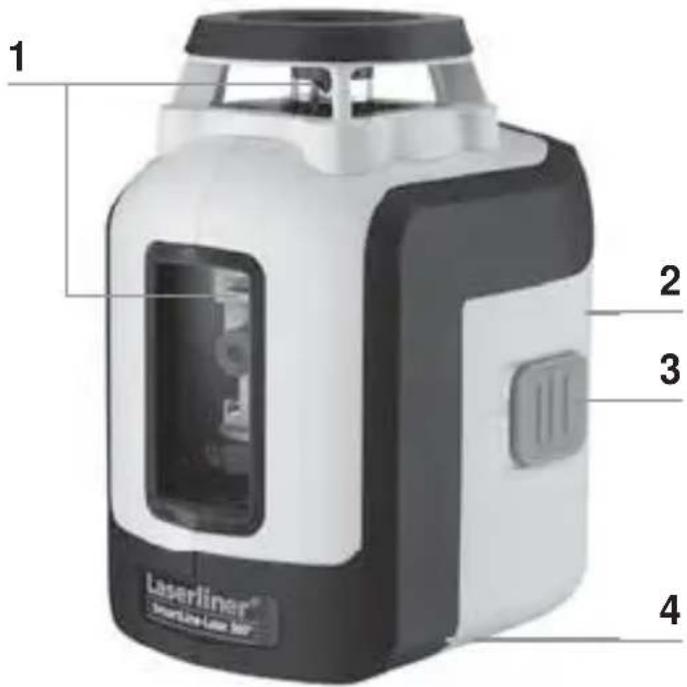

1 Okno pro vystup laserového paprsku
2 Baterióv kryt (zadni strana)
3 Vypinačs funkci ZAP/VYP; Transportné pojistka

4 Zavit stativu 5/8" (spodni strana)

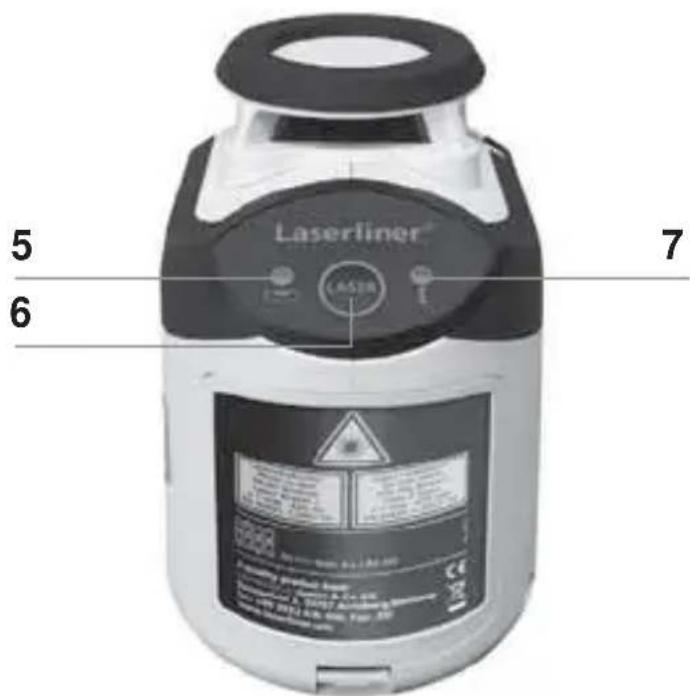

5 LED nivelace
Červena:
Nivelace vypnutá
Zelená:
Nivelace zapnutá

6 Volici tlačitko pro volbu laserovych linii; zapnuti / vypnutí režimu ručniho prijimače
7 Dioda režimu ručniho prijimače

2 Horizontální a vertikální nivelace

Uvolněte transportné pojistku, vypínač nastavte na “ON”. Objevi se laserový křž. Volicim tlacitkem je možné zapnout Jednotlivé linie laseru.

Pro horizontalí a vertikánlí nivelaci musí byt uvolnéna transportní pojistka. LED svítí nepřerušovaně zeleně. Jakmile se prístroj nachází mimo rozsah automaticické nivelace 5^ , blikaji laserové linie a LED se Rozsvítí Červě. Umistěte prístroj tak, aby se nacházel uvnitř rozsahu nivelace. LED se opět Rozsvítí zeleně a laserové linie svítí nepřerušovaně.

Doplinsková vybava: Prace s laserovym prijímačem RX

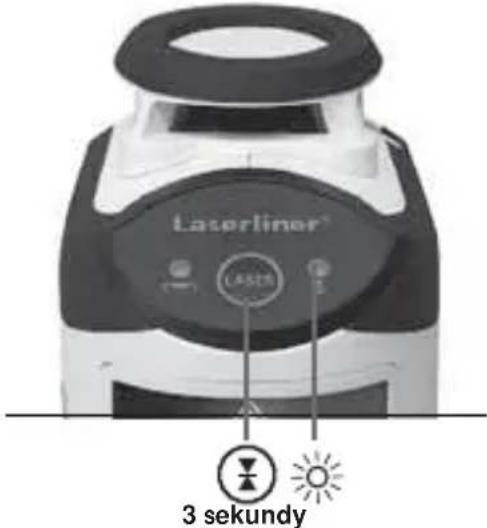

K nivelaci na velké vzdálenosti nebo pri jiz neviditelnych laserovych liniich použijte laserovy prijimač RX (doplěková vybava). Pro praci s laserovým prijimačem prepněte liniový laser do režimu ručniho prijimače pomoci dlouhého stisknutí tlacítka 6 (zapnutí / vypnutí režimu ručniho prijimače). Laserové linie nyní pulzují s vysokou frekvencí a jsou tmavši. Díky tomuto pulzování nyní laserový prijimač Rozpozná laserové linie.

Dodržujte námov k obsluze laserového prijímače pro Čárový laser.

Z dūvodū specialní optiky pro vytvářeni neprěrušované linie laseru v rozsahu 360^ mohou být v Jednotlivych oblastech linie rozdíly v jasu, které jsou technicky podminěné. Toto muže mit za následek rūzné dosahy v režimu ručniho prijímače.

4 Režim sklonu

Neuvolnujte transportni pojistku, vypinač nastavte na “OFF”. Zapněte lasery volićim tlacitkem a vyberte linii. Nyní je možné zalicit šikmé roviny. V tomto režimu není možné provadět horizontálné resp. vertikálné nivelaci, protoze linie laseru se jiz automaticaky nevyrovnávaji. LED svítí nepřerušovaně Červěne.

Technické parametry

Rozsaḥ samočinné nivelace ± 5°
Přesnost ± 0,4 mm / m
Pracovní dosah (závisí na jasu v prostoru) 20 m
Pracovní Rozsaḥ s ručním pržijímačem (závislé na technicky podminěné mrozdílu v jasu)	10 - 30 m
Vlnová délka laserového paprsku 635 nm
Třída laseru / Vystupné výkon Čárového laseru	2 / < 1 mW
Napájení	4 x 1,5V alkalické baterie (typ AA, LR6)
Provozní doba cca 35 hod.
Provozní teplota 0°C ... +40 °C
Skladovací teplota -10°C ... +70 °C
Rozměry (Š x V x H) 75 x 130 x 100 mm
Hmotnost (včetné baterie)	525 g

Technické změny vyhrazeny. 04.2013

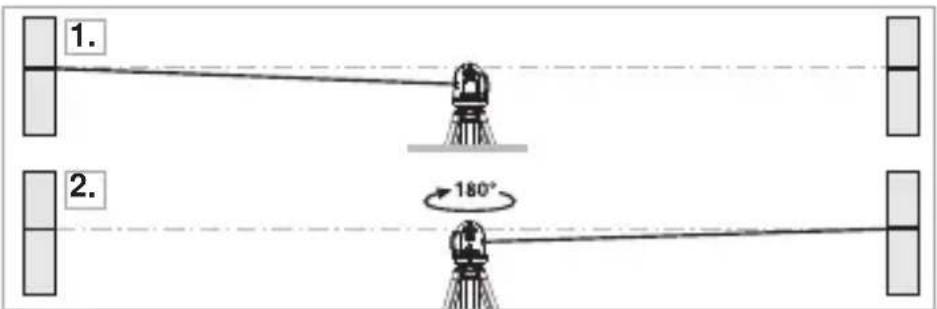

Priprava kontroly kalibrate

Kalibraci si muzete zkontrolovat. Umistete pristroj doprostred mezi 2 steny, které jsou od sebe vzdalene alespon 5 m. Zapnete pristroj, k tomu uvolnete transportni pojistikku (laserovy križ je zapnuty). Pro optimálni overeni použijte stativ.

1. Oznacte si na stene bod A1.
2. Otocte pristroj o 180^ a vyznacte si bod A2. Mezi body A1 a A2 mate nyni horizontali referencingi.

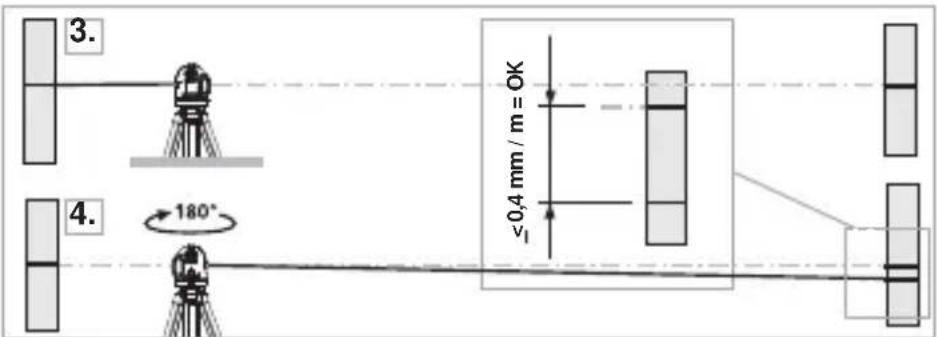

Kontrola kalibrate

1. Umistete pristroj co nejblige ke stene na vysku označeného bodu A1.
2. Otočte pristroj o 180^ a vyznácte si bod A3. Rozdíl mezi A2 a A3 je tolerance.

Pokud jsou body A2 a A3 od sebe vzdáleny vice než 0,4 mm / m, je nutné provést kalibraci. Spojte se s Vaším specializovaným prodejcem nebo využijte servisniho oddělení společnosti UMAREX-LASERLINER.

Kontrola vertikánlí linie

Umistete pristroj cca 5 m od steny. Na stenu pripevnete olovnici se snurou dlouhou 2,5 m, olovnice by se pritom mela volne k'yvat. Zapnete pristroj a nasmérujte vertikalni laser na snuru olovnice. Presnost je v toleranzi, jestlze odchylka mezi linii laseru a snurou olovnice není větsí než ± 1,5 mm.

Kontrola horizontalí linie

Umistete pristroj cca 5 m od steny a zapnete laserovy križ. Označte si na stěné bod B. Natočte laserovy križ cca 2,5 m doprava a označte bod C. Zkontrolujte, jestli vodorovná Čára od bodu C leží ± 3 mm ve stejné vyšce s bodem B. Postup opakujte natočením dolea.

Pred použitím, po prepravě a po dlouhém skladováni pravidelné kontrolujte kalibraci.

Záruka, osetrování vyrobku a jeho likvidace

Přistroj splné je vsechny potrebné normy pro volná pohyb zboží v rámci EU.

Tento vyrobek je elektricky pristroj a musi byt oddeleneVytridén a zlikvidován podle evropské smernice propoužité elektrické a elektronické pristroje.

Dalsí bezpečnostné a dodatkové pokyny najdete na: www.laserliner.com/info
