NAUDOJIMO INSTRUKCIJA SmartLine Laser 360 Laserliner
Perskaity kite visa pateikiama dokumenta , Nuorodos del garantijos ir papildoma informacija". Laikykites cia esanciu instrukcijos nuostatu. Rupestingai saugokite siuos dokumentus.
Automatinis susikertanciu spinduliu lazerinis matuoklis su integruotu rankinio priemimo rezimu tinka naudoti islyginant klojamas plyteles, remus, statomus langus, duris ir pan.
Bendrieji saugos nurodymai
Lazerio spinduliavimas! Neziurekite j lazerio spindulj! Lazerio klase 2 < 1mW· 635nm EN 60825-1:2007-10
Démesio: Nežiūrekite tiesiaj lazerio spindulj! Neduokite lazerio vaikams. Be reikalo nenukreipkite prietaiso j asmenis. Prietaisas yra kokybiškas lazerinis matavimo jrenginys ir todél gamykloje yra pilnai nustatomas nurodytam matavimo tikslumui. Atsižvelgdami j gamintojo atsakomybe už gaminius, norime atkreipti Jusj démesj j siuos aspektus: Pries naudodami prietaisa, reguliariai tikrinkite jo kalibravima, ypač po transportavimo ir ilgesnio sandeliavimo. Taip pat pabržiame, kad absoliutus kalibravimas gali buti atliktas tik specializuotose dirbtuvëse. Jusj atliekamas kalibravimas yra tik priartëjimas, o pasiekiamas tikslumas prikauso nuo to, kaip rüpestingai atliekamas kalibravimas.
Pries transportuodami prietaisa, visada isjkite visus lazerius ir uzfiksuokite svtyuokle, o ljungimo ir isjungimo jungiklj nustatykite j, OFF" padetj.
1 ldékite baterija

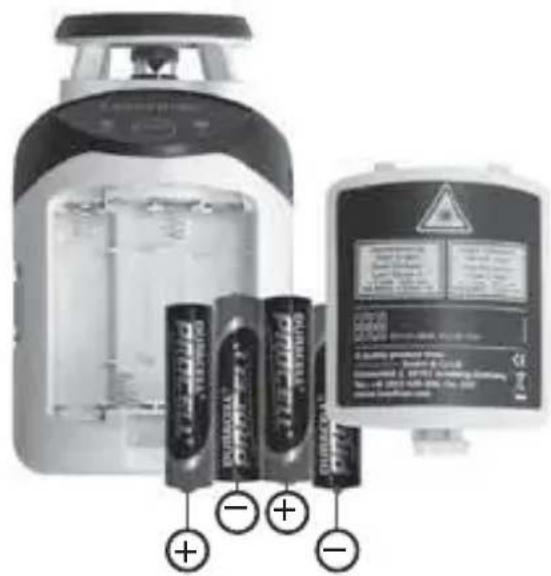

Atidarykite bateriju detuve ir sudekite baterijas (4 vnt. AA tipo), laikydamiesi instalaciniu simboliu. Atkreipkite demesi, kad nesumaisytumete ju poliskumo.

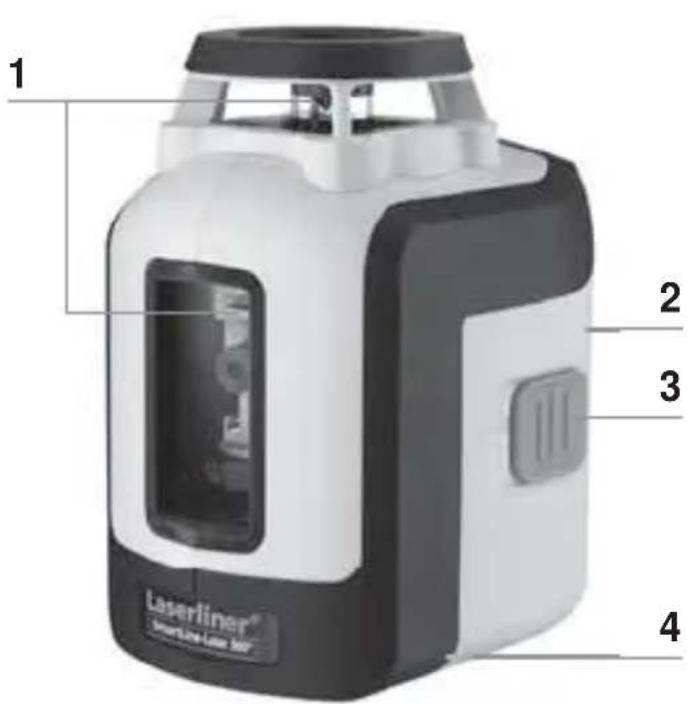

1 Lazerio spindulio langelis
2 Bateriju detuve (galineje dalyje)
3 Jungimo ir isjungimo jungiklis; Transportavimo apsauga
4 Stovo sriegis 5/8" (apatineje puseje)

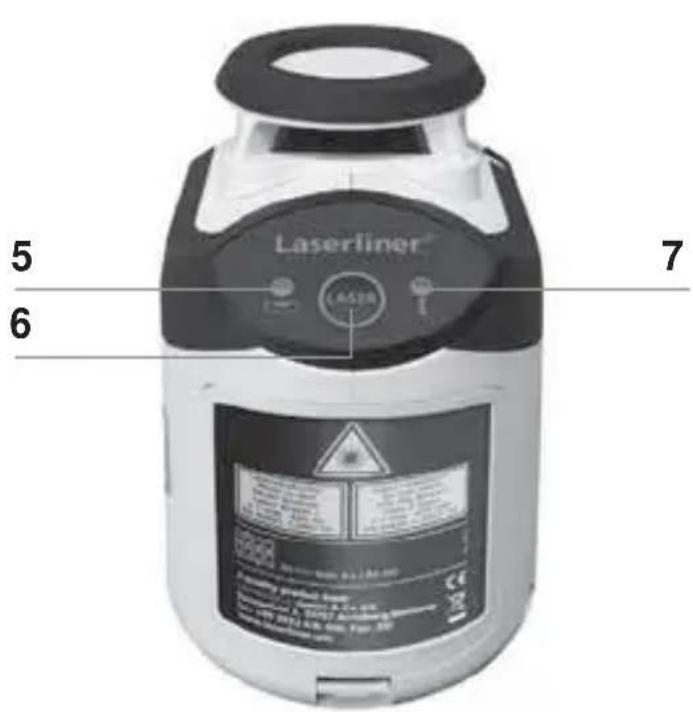

5 Šviesos diodu
niveliavimas
raudona: niveliavimas
isjungtas
žalia: niveliavimas
jjungtas
6 Lazerio spinduliu pasirinkimo klavišas; Rankinio priëmimo režimo jjungimas / isjungimas
7 LED rankinio priemimo rezimas
2 Horizontalus ir vertikalus niveliavimas
Atlaisvinkite transportavimo apsauga, AN/AUS jungiklj nustatykite j padetj „ ON". Pasirodo lazerio kryžiukas. Pasirinkimo klavišu galite atskirai jjungti lazerio spindulius.
Norint atlikti horizontalu ir vertikalu niveliavima reikia atlaisvinti transportavimo apsauga. Sviesos diodai sviecia nuolatine zalia sviesa. Kai prietaisas atsiranda už automatinio niveliavimo zonos 5^ , lazerio linijos pradeda mirkseti ir sviesos diodas ima sviesti raudonai. Nustatykite prietaisa tokioje padetyje, kadjis butu niveliavimo zonoje. Sviesos diodai vel pradeda sviesti zalia spalva ir lazerio linijos sviecia nuolatine sviesa.
3 Pasirinktinis rankinio priëmimo režimas: darbas su lazerio imtuvu RX

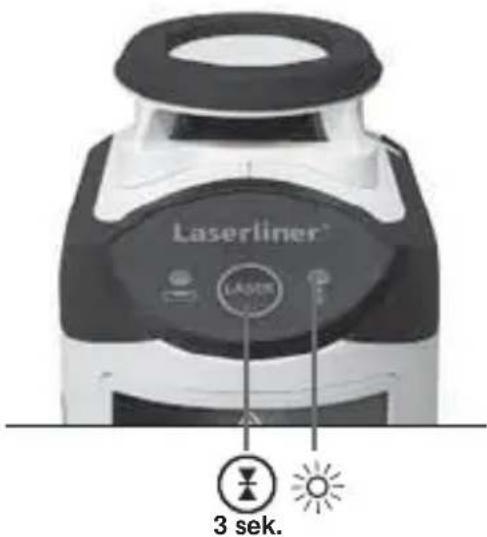

Niveliavimui dideliu atstumu arba kai nebesimato lazerio liniju naudokite lazerio imtuva RX (pasirinktinj). Noredami dirbtisu linijinio lazerio imtuvu, paspaude ir ilgai palaike mygtuka 6 (rankinio priemimo rezimo jjungimas / ijsungimas) prietaisa perjunkite j rankinio priemimo rezima. Dabar lazerio linijos pulsuoja dideliu dažniu ir tampa tamsesnès.
Del pulsavimo lazerio imtuvas atpažista lazerio linijas.
Laikykitès lazerinio imtuvo linijiniams lazeriams naudojimo instrukcijos.
Dél specialios optikos, skirmos sukurti ištisiné 360^ lazerio linija, skirtingose linijos srityse gali atsirasti techniškai salygotu sviesumo skirtumu. Del to gali skirtis veikimo nuotoliai, kai prietaisas veikia rankinio priëmimo režimu.
4 Pasvirimo padétis
Neatlaisvine transportavimo apsaugos, AN/AUS jungiklj pasukite j padeti OFF". Pasirinkimo klavišu jjunkite ir pasirinkite lazerius. Dabar galima nustatyi pasvirias plokstumas. Sioje padetyje negali buti niveliuojama horizontalai ar vertikalai, nes lazerio spindulai nera nustatomi automatiskai. Sviesos diodai sviečia nuolatine raudona sviesa.
Techninai duomenys
| Automatinio niveliavimo ribos ± 5° | |
| Tikslumas ± 0,4 mm / m | |
| Darbinès ribos (priklauso nuo patalpos apšvietimo) 20 m | |
| Darbiné zona su rankiniu imtuvu (priklauso nuo techniškai sálygoto šviesumo skirtumo) | 10 - 30 m |
| Lazerio bangü ilgis 635 nm | |
| Lazerio klasé / linijinio lazerio išeinamoji galia 2 / < 1 | mW |
| Elektros maitinimas | 4 x 1,5V šarminés baterijos (tipas AA, LR6) |
| Eksploatacijos trukmè apie 35 val. | |
| Darbiné temperatūra 0°C ... +40 °C | |
| Sandéliavimo temperatūra -10°C ... +70 °C | |
| Matmenys (P x A x G) 75 x 130 x 100 mm | |
| Masè (kartu su baterijas) 525 g |
Pasiliekame teise daryti techninius pakeitimus. 04.2013
Pasirengimas kalibravimo patikrinimui
Jus galite pasitikrinti lazerio kalibravima. Padekite prietais patalpos viduryjetarp dvieju sienu, tarp kuriyra ne mazesnis kaip 5 m atstumas. ljunkiteprietaisa, atlaisvine transportavimo apsauga (pasirodo lazerio kryzius).Siekdami optimalios kontrolles, naudokites lazerio stovu.
- Pasizymekite ant sienos taška A1.

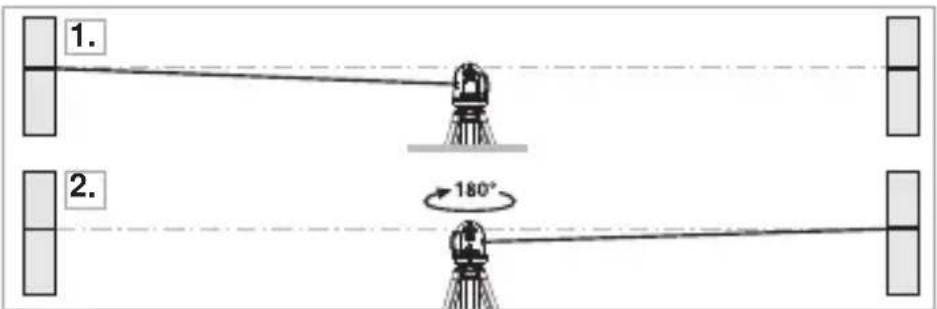

- Pasukite prietaisä 180° ir pasizymékite taška A2. Dabar tarp A1 ir A2 turite horizontalia atskaita.
Kalibravimo kontrolè
- Pastatykite prietais kuo arcau sienos pazymeto taako A1 aukstyje.

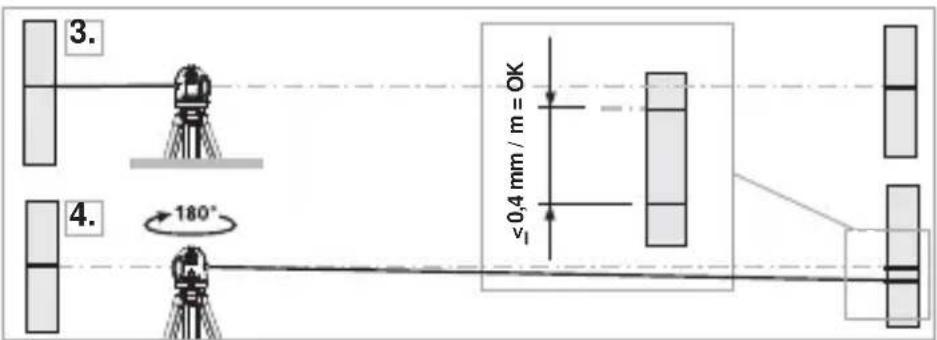

- Pasukite prietaisä 180° ir pasizymékite taška A3. Skirtumas tarp A2 ir A3 yra paklaida.
Jei A2 ir A3 yra nutole vienas nuo kito daugiau kaip 0,4 mm / m, prietaisa butina kalibruoti. Susisiekite su Jus aptarnavusu pardaveju arba kreipkites j UMAREX-LASERLINER serviso padalinj.
Vertikalios linijos kontrolè
Pastatykite prietaisa apie 5 m nuo sienos. Prie sienos pritvirtinkite svambala su 2,5 m ilgio virvele taip, kad svarelis laisvai švytuotu. Junkite prietaisa ir nukreipkite vertikalu lazerio spindulj svarelio virvele. Tikslumas yra paklaidos ribose, jei nukrypimas tarp lazerio spindulio ir svarelio virveles yra ne didesnis kaip ± 1,5 mm.
Horizontalios linijos kontrolè
Pastatykite prietaisapie 5m nuosienosirjjunkite lazerio kryzi. Ant sienos pazymekite taoka B. Lazerio kryziu pasukite apie 2,5 m j kaire ir pazymekite taoka C.Patikrinkite, ar horizontali linija, einanti nuo tasko C± 3 mm yra tame paciame aukstyje kaip taaskas B.Pakartokite ta patj procesa, atliekant pasukimaj kaire.
Pries naudodami prietaisa, reguliariai tikrinkite jo kalibravima, ypač po transportavimo ir ilgesnio sandéliavimo.
Garantija, prietaiso priežiūra ir utilizavimas
Prietaisas atitinka visus galiojancius standartus, reglamentuojancius laisv prekiu judejima ES.
Šis produktas yra elektros prietaisas ir pagal Europos Sajungos Direktyvá del elektros ir elektronínes jrangos atlieku, turi buti surenkamas atskirai ir utilizuojamas aplinká tausojamuoju budu.
Daugiau saugos ir kitu papildomu nuorodu rasite: www.laserliner.com/info
