Fayans, duvar karkasČ, pencere ve kapČ çerçevesi gibi ĵeylerin hizalanmasČ için, dahili el alČcČsČ modu bulunan otomatik çapraz çizgili lazer cihazČ Genel güvenlik bilgileri Dikkat: DoŒrudan ÚŭÚna bakmayÚnÚz! Lazer cihazÚ, çocuklarÚn eline ulaŭmamalÚdÚr! CihazÚ gereksiz yere insanlarÚn üstüne doŒrultmayÚnÚz. Bu cihaz yüksek kaliteli lazer ÚŭÚnlÚ bir ölçüm cihazÚ olup, belirtilen toleranslar dahilinde %100 olarak fabrikada ayarlanÚr. Ürün sorumluluŒu sebebiyle ŭu hususlarda dikkatinizi çekmek isteriz: Ürünün kalibrasyonunu her kullanÚmdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz. AyrÚca kesin bir kalibrasyonun tam olarak sadece uzman bir atölyede yapÚlabildiŒini dikkat çekeriz. TarafÚnÚzdan yapÚlacak olan bir kalibrasyon sadece bir yaklaŭÚm olabilir ve kalibrasyonunuzun kesinliŒi doŒrudan gösterdiŒiniz özene baŒlÚdÚr. Lazer iŭini! DoŒrudan iŭina bakmayiniz! Lazer sÚnÚf 2 < 1 mW · 635 nm en 60825-1:2007-10 Taþýnmasý için daima tüm lazerleri kapatýnýz ve sarkaçlarý kilitleyiniz, AÇMA/KAPAMA þalteri “OFF” konumuna getiriniz!

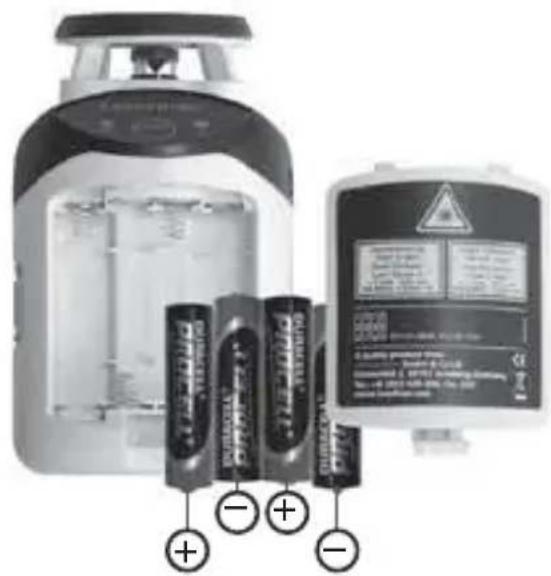

Pilleri yerleĵtiriniz Pil yuvasÚnÚ açÚnÚz ve pilleri (4 x AA tipi) gösterilen ŭekillere uygun bir ŭekilde yerleŭtiriniz. Bu arada kutuplarÚn doŒru olmasÚna dikkat ediniz. Lazer ÚŭÚnÚ çÚkÚŭ boŭluŒu Batarya / Pil yeri (arka yüzü)

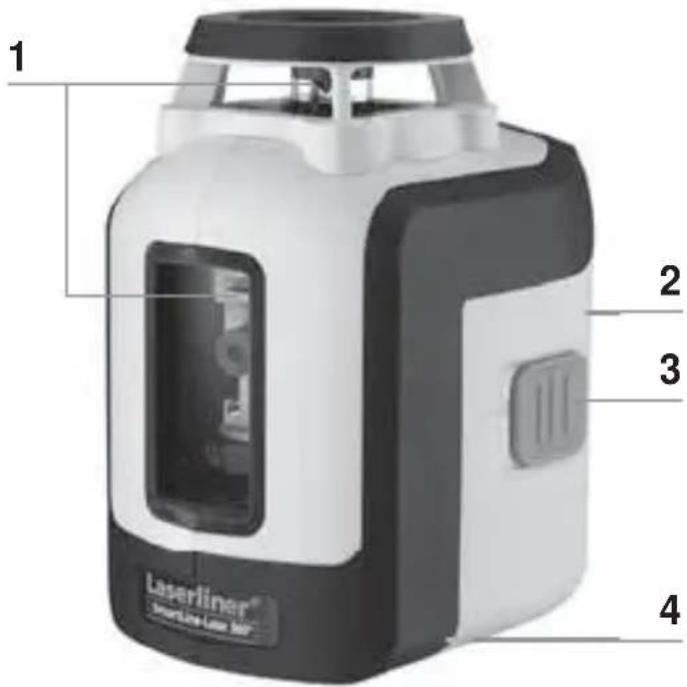

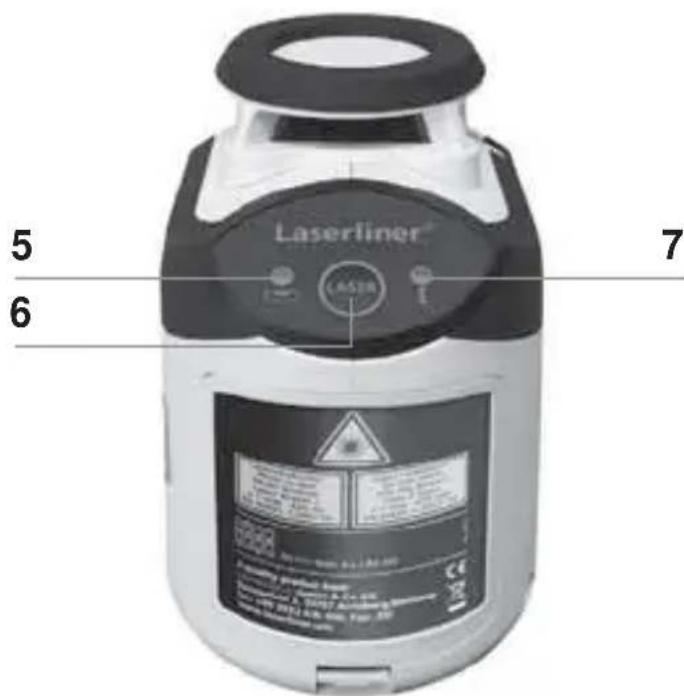

düŒmesi – taŭÚma emniyeti Statif vida diŭi 5/8” (alt tarafÚ) LED nivelmanÚ kÚrmÚzÚ: nivelman kapalÚ yeŭil: nivelman açÚk Lazer çizgileri için seçme ŭalteri; El alÚcÚsÚ modu açÚk / kapalÚ LED el alÚcÚsÚ modu

Yatay ve düĵey düzeçleme TaŭÚma emniyetini çözünüz, AÇMA/KAPAMA ŭalterini “ON” konumuna getiriniz. Lazer artÚsÚ görülür. Seçme düŒmesi ile lazer çizgileri tek tek devreye alÚnabilir. Yatay ve düŭey düzeçleme için taŭÚma emniyetinin çözülmüŭ olmasÚ gerekmektedir. LED sabit ŭekilde yeŭil yanar. Cihaz otomatik düzeçleme aralÚŒÚ olan 5°’nin dÚŭÚnda bulunduŒu zaman, lazer çizgileri yanÚp sönmeye baŭlarlar ve LED kÚrmÚzÚ yanar. CihazÚ düzeçleme aralÚŒÚ içinde bulunacak ŭekilde konumlandÚrÚnÚz. LED yine yeŭile döner ve lazer çizgileri sabit yanarlar.

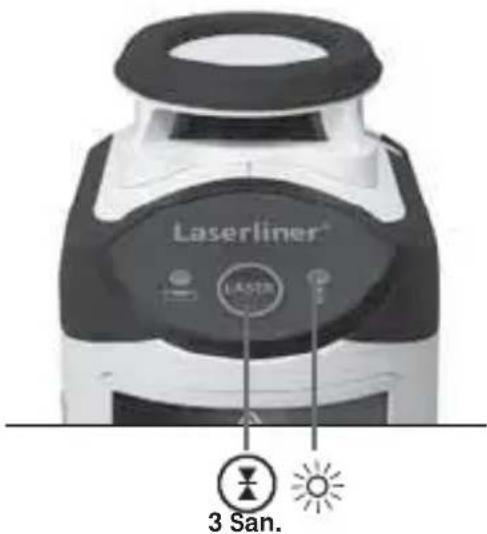

El alČcČsČ modu Opsiyonal: Lazer alČcČsČ RX ile çalČĵma Uzak mesafede veya lazer ÚŭÚnlarÚ görülmediŒi durumlarda tesviye yapmak için lazer alÚcÚsÚ RX’i kullanÚn (opsiyonal). Lazer alÚcÚsÚ ile çalÚŭmak için çizgi lazerini tuŭ 6‘ya (El alÚcÚsÚ modu açÚk / kapalÚ) uzunca basarak el alÚcÚsÚ moduna getirin. ijimdi -lazer çizgileri yüksek bir frekans ile çarpÚyorlar ve lazer çizgileri- koyulaŭÚyorlar. Lazer alÚcÚsÚ bu çarpma sayesinde lazer çizgilerini algÚlayabiliyor. Çizgi lazerleri için olan lazer alÚcÚsÚnÚn kullanÚm kÚlavuzunu dikkate alÚnÚz.

Teknik deŒiŭiklik yapma hakkÚ saklÚdÚr. 04.2013

Eüim modu TaŭÚma emniyetini çözmeyiniz, AÇMA/KAPAMA ŭalterini “OFF” konumuna getiriniz. Lazerleri seçme ŭalteri ile çalÚŭtÚrÚp seçiniz. ijimdi eŒimli düzlemler ayarlanabilir. Bu modda lazer çizgileri otomatik olarak ayarlanmadÚŒÚndan yatay ve düŭey düzeçleme yapÚlamaz. KkÚrmÚzÚ LED sabit ŭekilde kÚrmÚzÚ yanar. Teknik özellikler Otomatik düzeçleme aralÚŒÚ ± 5° Hassasiyet ± 0,4 mm / m ÇalÚŭma mesafesi (ortam aydÚnlÚŒÚna baŒlÚ) 20 m El alÚcÚsÚ çalÚŭma alanÚ (teknik nedenlere tabi parlaklÚk farklÚlÚklarÚna baŒlÚ olarak)

Lazer dalga boyu 635 nm Lazer sÚnÚfÚ / Çizgi Lazeri çÚkÚŭ gücü 2 / < 1 mW Güç beslemesi 4 x 1,5V alkali piller (Tip AA, LR6) KullanÚm süresi yak. 35 saat ÇalÚŭma ÚsÚsÚ 0°C ... +40 °C Depolama ÚsÚsÚ -10°C ... +70 °C Ebatlar (G x Y x D) 75 x 130 x 100 mm AŒÚrlÚŒÚ (piller dahil) 525 g Kesintisiz bir 360° lazer çizgisi oluŭturmaya yarayan özel optik, teknik nedenlere baŒlÚ olarak çizginin çeŭitli alanlarÚnda parlaklÚk farklÚlÚklarÚna neden olabilir. Bu durum el alÚcÚsÚ modunda farklÚ algÚlama alanlarÚna neden olabilir.

< 0,4 mm / m = OK Kalibrasyon kontrolünün hazČrlanmasČ Lazerin kalibrasyonunu kontrol edebilirsiniz. CihazÚ birbirlerine en az 5 m mesafesinde bulunan iki duvarÚn arasČnda kurunuz. CihazÚ çalÚŭtÚrÚnÚz, bunun için taŭÚma emniyetlerini çözünüz (lazer artČsČ açČk). En iyi kontrol sonuçlarÚnÚ alabilmek için, lütfen bir sehpa kullanÚnÚz.

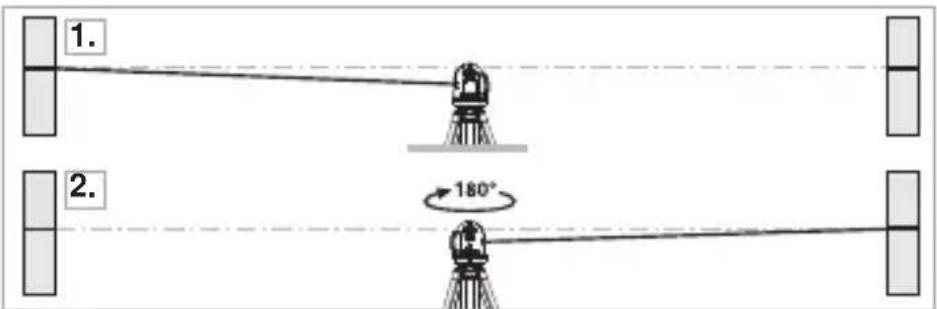

1. Duvarda A1 noktasÚnÚ iŭaretleyiniz.

2. CihazÚ 180 derece çeviriniz ve A2 noktasÚnÚ iŭaretleyiniz. ijimdi

A1 ve A2 noktalarÚ arasÚnda yatay bir referans çizginiz vardÚr. Kalibrasyon kontrolü

3. CihazÚ olabildiŒince duvara yaklaŭtÚrÚp A1 noktasÚnÚn hizasÚna kurunuz.

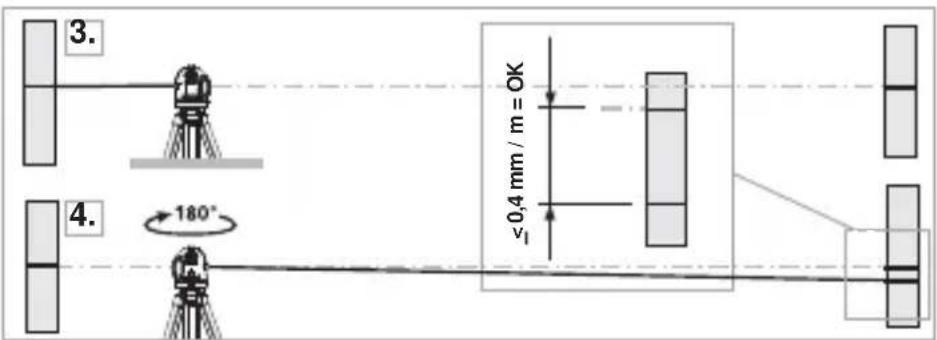

4. CihazÚ 180 derece çeviriniz ve A3 noktasÚ

nÚ iŭaretleyiniz. A2 ve A3 noktalarÚ arasÚndaki mesafe, cihazÚn hassasiyet deŒeridir. A2 ve A3 noktalarÚ birbirlerine 0,4 mm / m’den daha büyük bir uzaklÚkta bulunuyorlarsa, kalibrasyon yapÚlmasÚ gerekir. Bu durumda yetkili satÚcÚnÚzla ya da UMAREX-LASERLINER’in müŭteri servisi departmanÚyla irtibata geçiniz.

2,5 m< 3 mm = OK Yatay çizginin kontrolü CihazÚ bir duvara yaklaŭÚk 5 m mesafede kurup lazer artÚsÚnÚ çalÚŭtÚrÚnÚz. Duvarda B noktasÚnÚ iŭaretleyiniz. Lazer artÚsÚnÚ yakl. 2,5 saŒa kaydÚrÚp, C noktasÚnÚ iŭaretleyiniz. C noktasÚndaki yatay çizginin B noktasÚyla ± 3 mm’lik bir aralÚkta aynÚ hizada bulunup bulunmadÚŒÚn kontrol ediniz. AynÚ iŭlemi bu sefer sola kaydÚrarak tekrar ediniz. Düĵey çizginin kontrolü CihazÚ bir duvara yaklaŭÚk 5 m mesafede kurunuz. Duvara 2,5 m uzunluŒunda bir ipi bulunan çekül baŒlayÚnÚz. Çekül boŭta sarkabilmelidir. CihazÚ çalÚŭtÚr Úp düŭey lazer çizgisini çekül ipine doŒrultunuz. Lazer çizgisi ile çekül ipi arasÚndaki sapma ± 1,5 mm‘den fazla olmadÚŒÚ takdirde, hassasiyet tolerans dahilinde olur. Ürünün kalibrasyonunu her kullanÚmdan önce, nakil ve uzun muhafazadan sonra kontrol ediniz.

Garanti, Ürün BakČmČ ve Bertaraf Hükümleri Bu cihaz, AB dahilindeki serbest mal ticareti için geçerli olan tüm gerekli standartlarÚn istemlerini yerine getirmektedir. Bu ürün elektrikli bir cihaz olup Avrupa BirliŒi‘nin AtÚk Elektrik ve Elektronik Eŭyalar Direktifi uyarÚnca ayrÚ olarak toplanmalÚ ve bertaraf edilmelidir. DiŒer emniyet uyarÚlarÚ ve ek direktifler için: www.laserliner.com/info
