MANUALE UTENTE SmartLine Laser 360 Laserliner

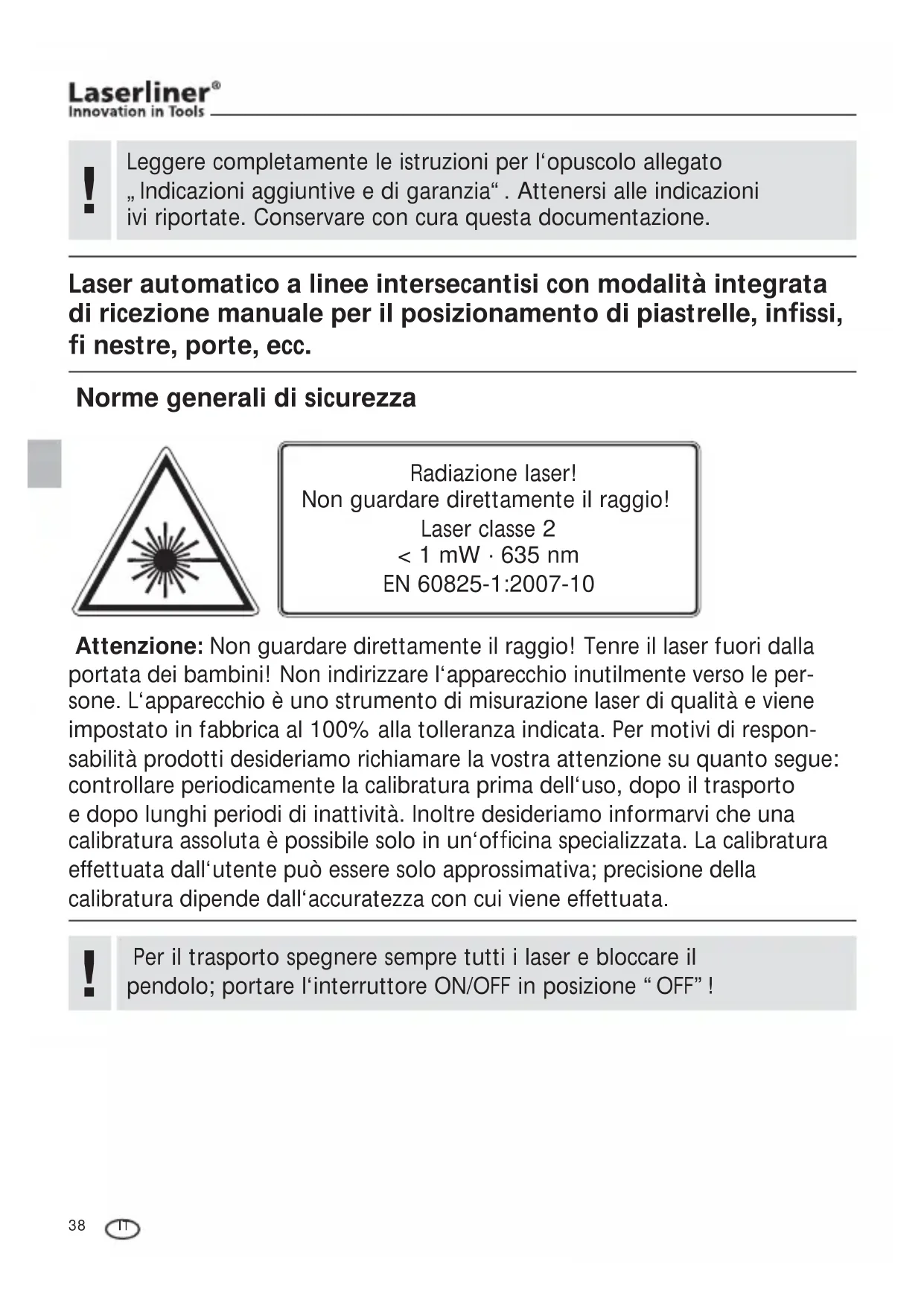

Manual_SmartLineLaser360_Rev.0413.indd 37 13.05.13 09:1838 Leggere completamente le istruzioni per l‘opuscolo allegato „Indicazioni aggiuntive e di garanzia“. Attenersi alle indicazioni ivi riportate. Conservare con cura questa documentazione.
Laser automatico a linee intersecantisi con modalità integrata di ricezione manuale per il posizionamento di piastrelle, inƂ ssi, Ƃ nestre, porte, ecc. Norme generali di sicurezza Attenzione: Non guardare direttamente il raggio! Tenre il laser fuori dalla portata dei bambini! Non indirizzare l‘apparecchio inutilmente verso le per- sone. L‘apparecchio è uno strumento di misurazione laser di qualità e viene impostato in fabbrica al 100% alla tolleranza indicata. Per motivi di respon- sabilità prodotti desideriamo richiamare la vostra attenzione su quanto segue: controllare periodicamente la calibratura prima dell‘uso, dopo il trasporto e dopo lunghi periodi di inattività. Inoltre desideriamo informarvi che una calibratura assoluta è possibile solo in un‘ofÖ cina specializzata. La calibratura effettuata dall‘utente può essere solo approssimativa; precisione della calibratura dipende dall‘accuratezza con cui viene effettuata. Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm EN 60825-1:2007-10 Per il trasporto spegnere sempre tutti i laser e bloccare il pendolo; portare l‘interruttore ON/OFF in posizione “OFF”!

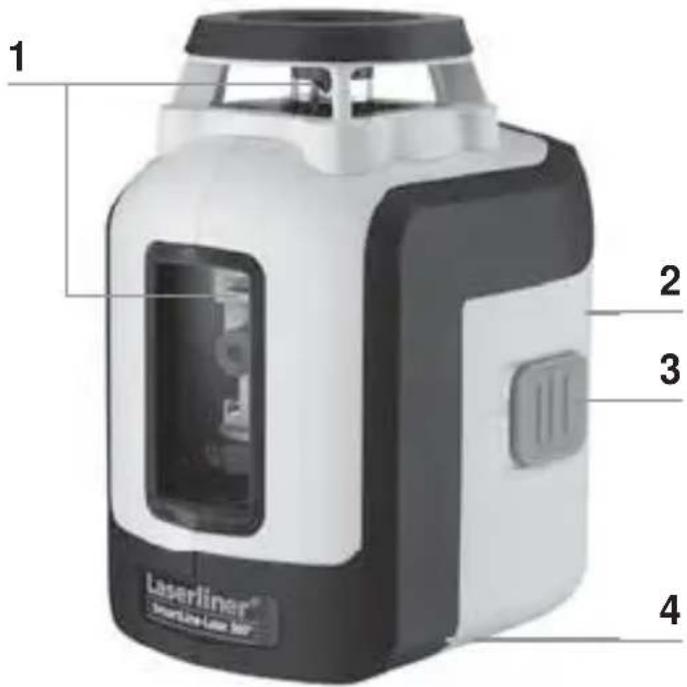

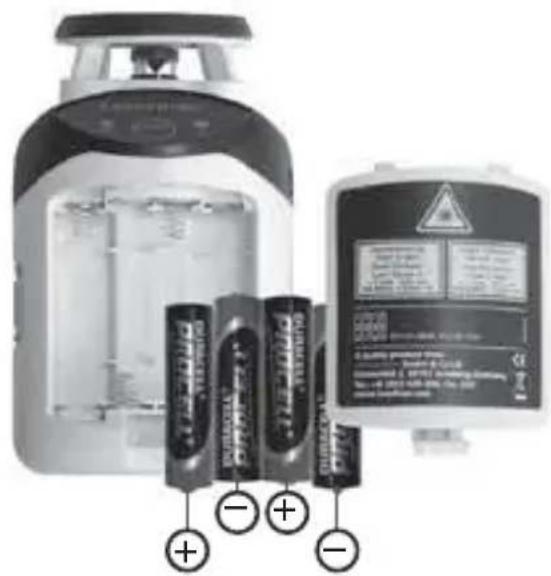

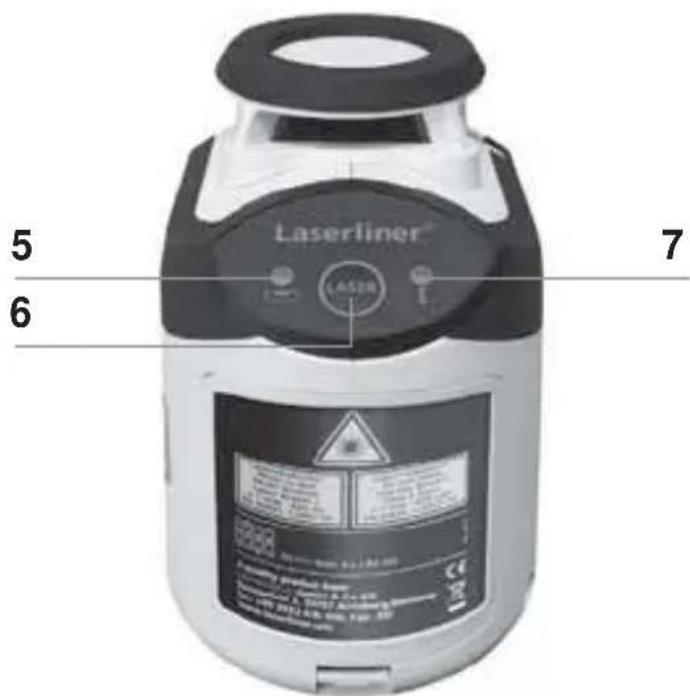

Applicazione delle pile Aprire il vano batterie ed introdurre le batterie (4 di tipo AA) come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità. Finestra di uscita laser Vano delle pile (lato posteriore) Interruttore ON/OFF; Sicura di trasporto Filettatura del treppiede 5/8” (lato inferiore) LED del livellamento rosso: livellamento spento verde: livellamento acceso Tasto di selezione linee laser; modalità di ricezione manuale on / off LED modalità di ricezione manuale

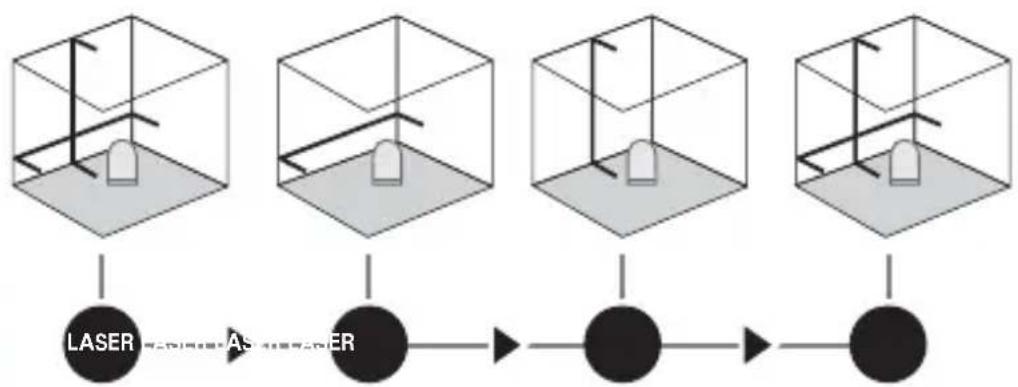

Livellamento orizzontale e verticale Sbloccare la sicura di trasporto e portare l’interruttore ON/OFF in posizione “ON”. Appare la croce laser. Con il tasto di selezione si possono azionare singolarmente le linee laser. Per il livellamento orizzontale e verticale si deve allentare la sicura di trasporto. Il LED rimane acceso in verde. Non appena l‘apparecchio si venisse a trovare al di fuori del campo di livellamento automatico di 5°, le linee laser iniziano a lampeggiare e si accende la luce rossa del LED. Posizionare l‘apparecchio in modo che si trovi all‘interno del campo di livellamento. La luce del LED diventa verde e le linee laser emettono una luce costante.

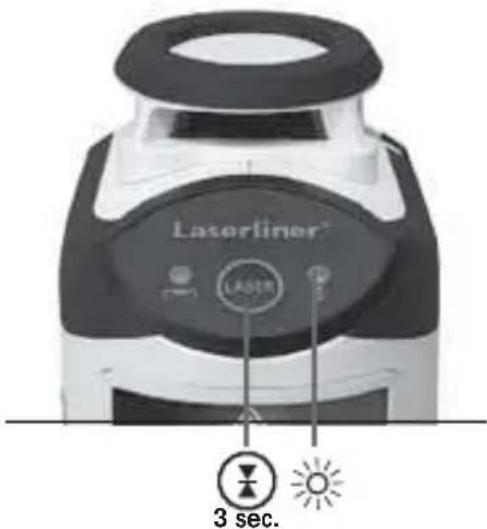

Modalità di ricezione manuale Opzionale: utilizzo del ricevitore laser RX Utilizzare il ricevitore laser RX (opzionale) per il livellamento su grandi distanze o quando le linie laser non sono più visibili. Per lavorare con il ricevitore laser, commutare il laser a proiezione di linee nella modalità di ricezione manuale tenendo premuto a lungo il tasto 6 (modalità di ricezione manuale on/off). Le linee laser iniziano a pulsare a una frequenza elevata e la loro luminosità diminuisce. Il pulsare delle linee laser permette al ricevitore laser di riconoscerle. Osservare quanto contenuto nelle istruzioni per l‘uso del ricevitore laser per laser lineari.

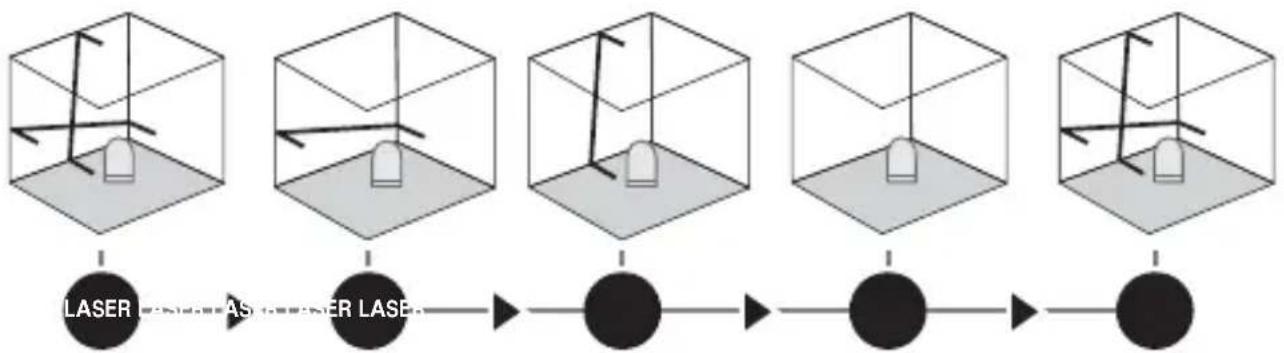

LASER LASER LASER LASER LASERCon riserva di modiÖ che tecniche. 04.2013
Modalità d’inclinazione Non sbloccare la sicura di trasporto e portare l’interruttore ON/OFF in posizione “OFF”. Con il tasto di selezione accendere e selezionare i laser. È ora possibile tracciare piani inclinati. In questa modalità non si può livellare orizzontalmente o verticalmente, in quanto le linee laser non si orientano più automaticamente. I LED emettono una luce rossa costante. Dati tecnici Range di autolivellamento ± 5° Precisione ± 0,4 mm / m Portata (in funzione della luminosità dell‘ambiente) 20 m Area di lavoro con ricevitore manuale (a seconda della differenza di luminosità dovuta a motivi tecnici)
Lunghezza delle onde laser 635 nm Classe laser / Potenza d’uscita laser a proiezione di linee 2 / < 1 mW Alimentazione 4 x batterie alcaline da 1,5V (tipo AA, LR6) Durata di esercizio circa 35 ore Temperatura d‘esercizio 0°C ... +40 °C Temperatura di stoccaggio -10°C ... +70 °C Dimensioni (L x A x P) 75 x 130 x 100 mm Peso (con batterie) 525 g Per l‘ottica speciale utilizzata per generare la linea laser continua a 360°, la linea potrebbe presentare luminosità diverse in alcune sue parti, dovute a motivi tecnici. Nella modalità di ricezione manuale si potrebbero pertanto avere raggi d‘azione differenti.

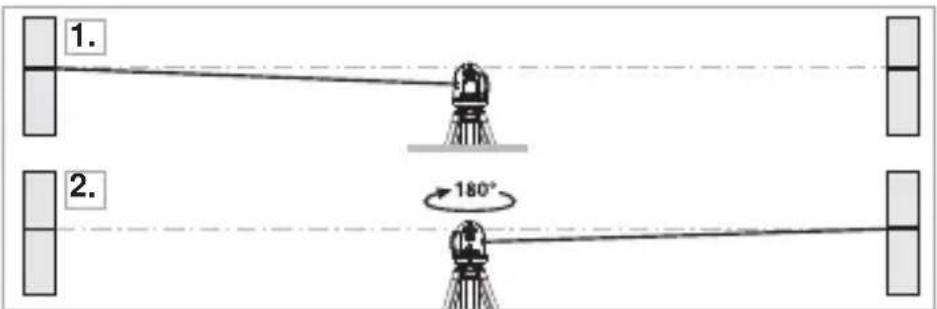

< 0,4 mm / m = OK Verifica della calibratura La calibratura del laser può essere controllata. Collocate lo strumento al centro di due pareti distanti tra loro almeno 5 m e accendetelo. Accendere l‘apparecchio sbloccando la sicura di trasporto (croce di collimazione attiva). Per una verifica ottimale, usate un treppiede.
1. Marcate il punto A1 sulla parete.
2. Ruotate l‘apparecchio di 180° e marcate il punto A2. A
questo punto avrete un riferimento orizzontale tra A1 e A2. Esecuzione

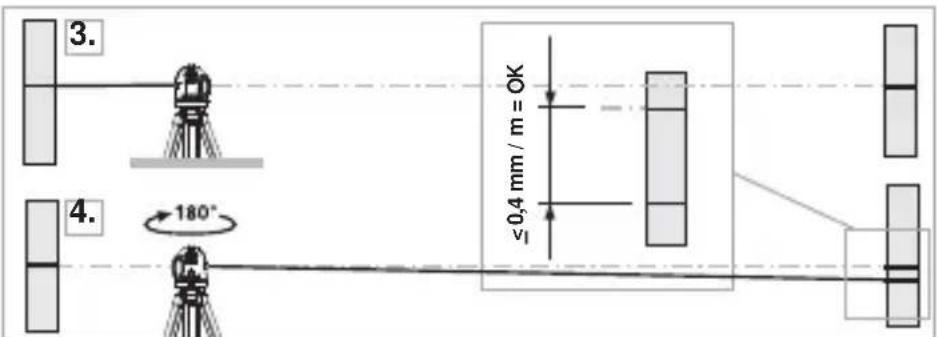

3. Avvicinate quanto più possibile l‘apparecchio alla parete,
all‘altezza del punto A1.
4. Ruotate l‘apparecchio di 180° e marcate il punto A3.
La differenza tra A2 e A3 rappresenta la tolleranza. Se i punti A2 e A3 distano tra loro più di 0,4 mm / m, è necessario effettuare una calibratura. Contattate il vostro rivenditore specializzato o rivolgetevi al Servizio Assistenza di UMAREX-LASERLINER.
2,5 m< 3 mm = OK Verifica della linea orizzontale Collocare l‘apparecchio a circa 5 m da una parete ed attivare la croce di collimazione laser. Segnare il punto B sulla parete. Ruotare la croce di collimazione laser di circa 2,5 m verso destra e segnare il punto C. Controllare se la linea orizzontale passante per il punto C si trova alla stessa altezza del punto B ± 3 mm. Ripetere la procedura ruotando la croce di collimazione verso sinistra. Verifica della linea verticale collocare l‘apparecchio a circa 5 m da una parete. Fissare alla parete un filo a piombo lungo 2,5 m; il piombo deve poter oscillare liberamente. Accendere l‘apparecchio e puntare il laser verticale sul filo a piombo. La precisione rientra nella tolleranza se lo scostamento tra la linea laser ed il filo a piombo non è maggiore di ± 1,5 mm. Verificare regolarmente la calibrazione prima dell‘uso, dopo il trasporto e in caso di lunghi periodi di inattività.
Garanzia, manutenzione e smaltimento L‘apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all‘interno dell‘UE. Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate. Per ulteriori informazioni ed indicazioni di sicurezza: www.laserliner.com/info
