KASUTUSJUHEND SmartLine Laser 360 Laserliner

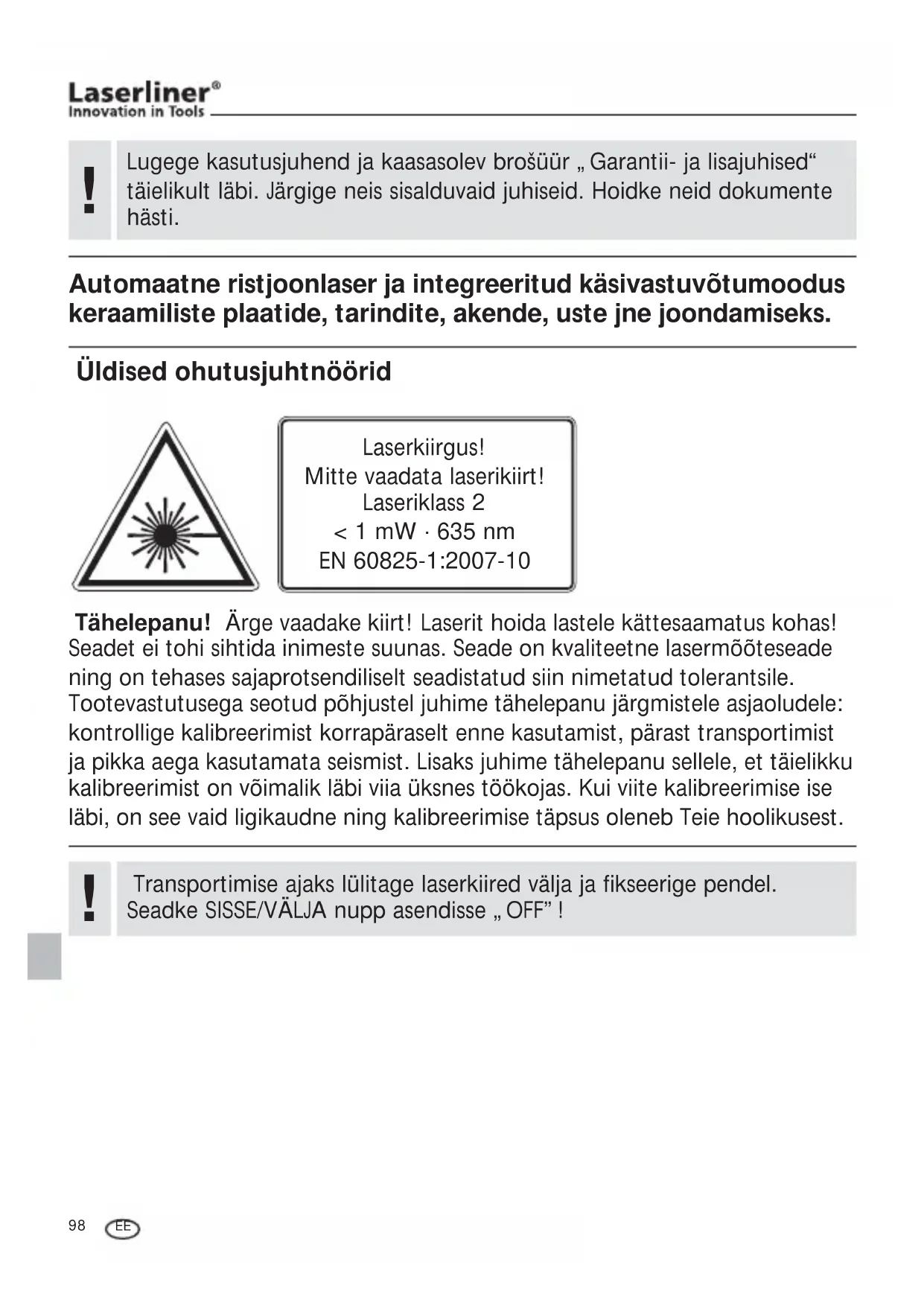

Manual_SmartLineLaser360_Rev.0413.indd 97 13.05.13 09:1998 Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Automaatne ristjoonlaser ja integreeritud käsivastuvõtumoodus keraamiliste plaatide, tarindite, akende, uste jne joondamiseks. Üldised ohutusjuhtnöörid Tähelepanu! Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi sihtida inimeste suunas. Seade on kvaliteetne lasermõõteseade ning on tehases sajaprotsendiliselt seadistatud siin nimetatud tolerantsile. Tootevastutusega seotud põhjustel juhime tähelepanu järgmistele asjaoludele: kontrollige kalibreerimist korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime tähelepanu sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes töökojas. Kui viite kalibreerimise ise läbi, on see vaid ligikaudne ning kalibreerimise täpsus oleneb Teie hoolikusest. Laserkiirgus! Mitte vaadata laserikiirt! Laseriklass 2 < 1 mW · 635 nm EN 60825-1:2007-10 Transportimise ajaks lülitage laserkiired välja ja fikseerige pendel. Seadke SISSE/VÄLJA nupp asendisse „OFF”!

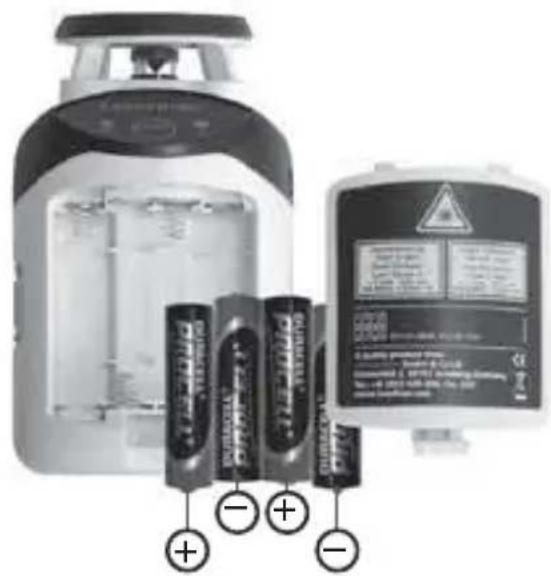

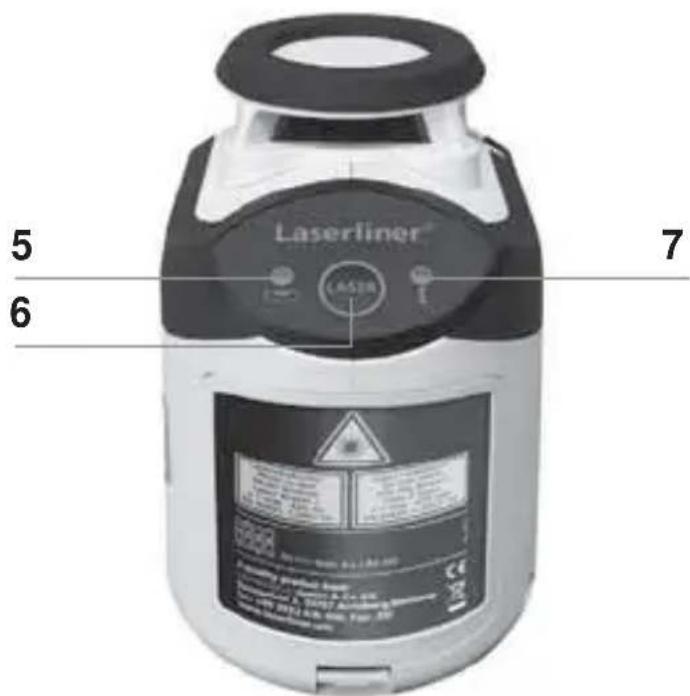

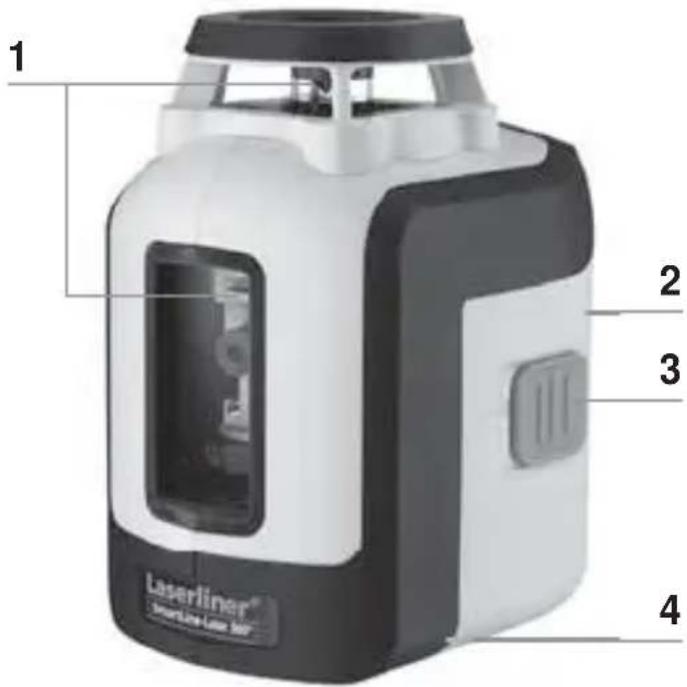

Patareide sisestamine Avage patareide kast ja asetage patareid (4 x tüüp AA) sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu õigele polaarsusele. Laserkiire aken Patareide kast (tagaküljel) SISSE/VÄLJA lüliti; Transpordipolt Statiivi keere 5/8” (alakülg) LED-nivelleerimine punane: nivelleerimine väljas roheline: nivelleerimine sees Laserkiirte valikunupp; Käsivastuvõtu- moodus sisse / välja Käsivastuvõtu- mooduse LED

Horisontaalne ja vertikaalne nivelleerimine Vabastage transpordikaitse, seadke SISSE/VÄLJA-lüliti (4) “ON” peale. Ilmub laseririst. Valikuklahviga saab laserjooni üksikult lülitada. Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema transpordikaitse vabastatud. LED põleb konstantselt roheliselt. Kui seade on väljaspool automaatset nivelleerimisvahemikku 5°, siis laserjooned vilguvad ja LED süttib punaselt. Positsioneerige seade nii, et ta paikneks nivelleerimisvahemiku piires. LED lülitub taas roheliseks ja laserjooned põlevad konstantselt.

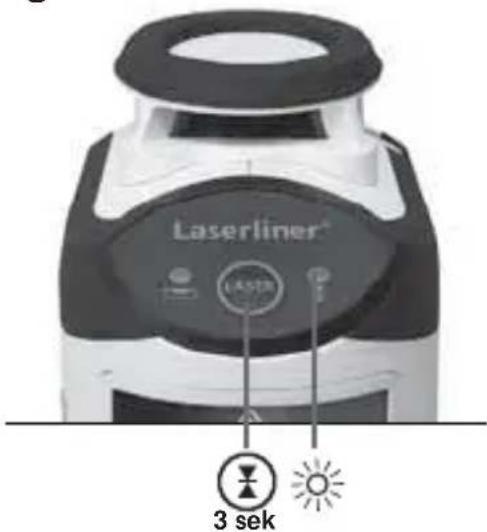

Käsivastuvõtumoodus Lisavarustus: Töötamine laservastuvõtjaga RX Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat RX (lisavarustus). Laservastuvõt- jaga töötamiseks lülitage joonlaser pikalt klahvi 6 (Käsivastuvõtumoodus sisse / välja) vajutades käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab laser- jooni eelmainitud pulseerimise kaudu. Järgige joonlaseri vastuvõtja kasutusjuhendit.

LASER LASER LASER LASER LASERÕigus tehnilisteks muudatusteks reserveeritud. 04.2013

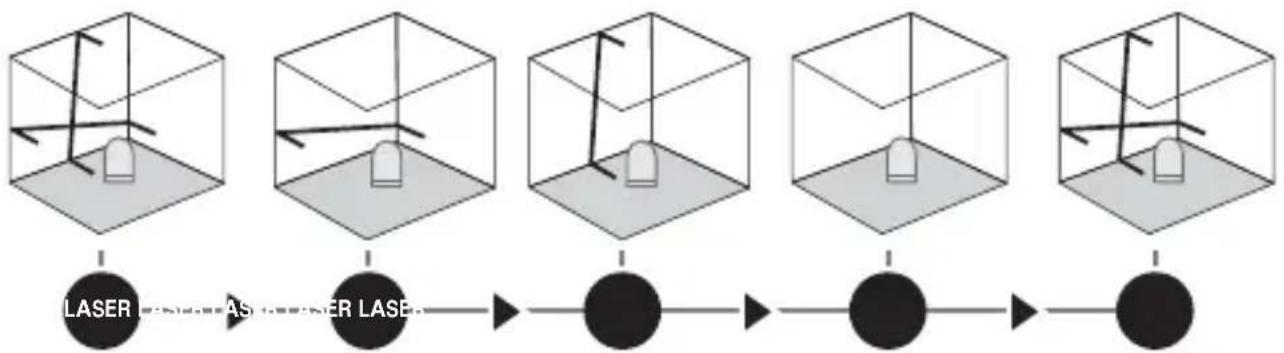

Kaldemoodus Ärge vabastage transpordikaitset, seadke SISSE/VÄLJA-lüliti (4) “OFF” peale. Lülitage laserid valikuklahviga sisse ja valige laser välja. Nüüd saab kaldtasapindu moodustada. Selles mooduses pole võimalik horisontaalselt ega vertikaalselt nivelleerida, sest laserjooned ei joondu enam automaatselt välja. LED põleb konstantselt punaselt. Tehnilised andmed Iseloodimisvahemik ± 5° Täpsus ± 0,4 mm / m Tööulatus (sõltub ruumi valgustatusest) 20 m Tööpiirkond käsivastuvõtjaga (sõltub tehniliselt tingitud heleduseerinevusest)

Laserkiire lainepikkus 635 nm Joonlaseri laseriklass / väljundvõimsus 2 / < 1 mW Toitepinge 4 x 1,5V leelispatareid (tüüp AA, LR6) Tööiga u 35 tundi Töötemperatuur 0°C ... +40 °C Hoidmistemperatuur -10°C ... +70 °C Mõõtmed (L x K x S) 75 x 130 x 100 mm Kaal (koos patareiga) 525 g Kuna läbiva 360° laserjoone tekitamiseks kasutatakse spetsiaalset optikat, siis võib esineda joone erinevates piirkondades tehniliselt tingitud heleduseerinevusi. See võib põhjustada käsivastuvõtu- mooduses erinevaid tööraadiusi.

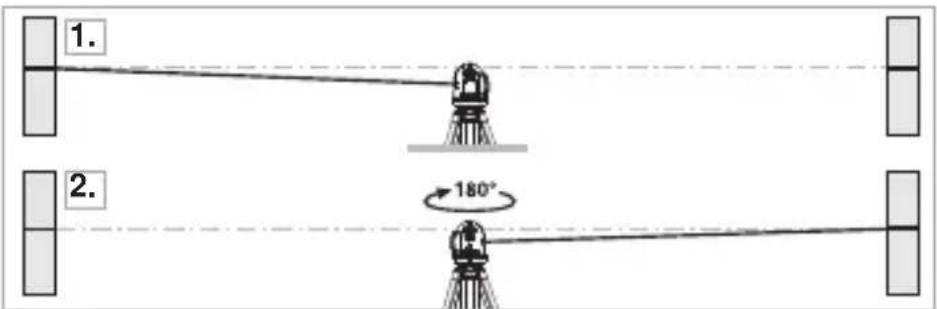

< 0,4 mm / m = OK Kalibreerimise kontrollimiseks valmistumine Teil on võimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teinet- eisest vähemalt 5 m kaugusel asuva seina vahele keskele. Lülitage seade sisse: selleks vabastage transpordipolt (laserkiirte rist sisse lülitatud). Optimaalseks kontrollimiseks kasutage statiivi.

1. Märgistage punkt A1 seinal.

2. Pöörake seadet 180° võrra ja märgistage punkt A2.

Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus. Kalibreerimise kontrollimine

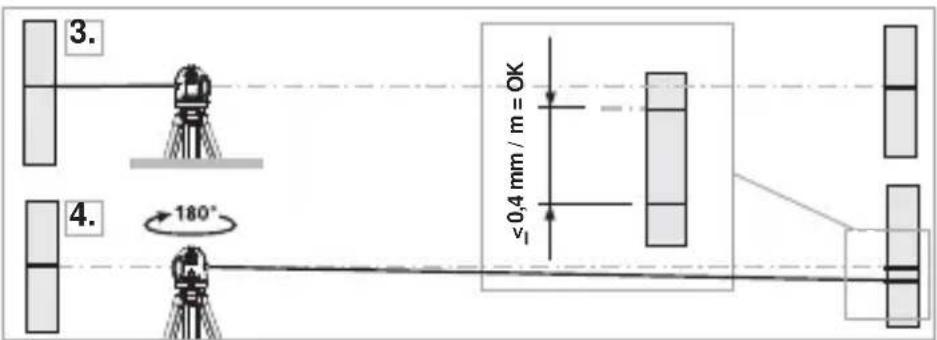

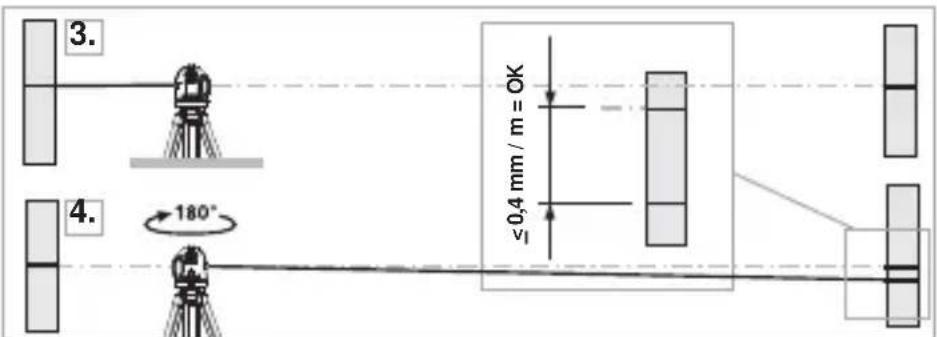

3. Asetage seade seinale võimalikult lähedale punkti A1

märgistatud kõrgusele.

4. Pöörake seadet 180° võrra ja märgistage punkt A3.

Vahe punktide A2 ja A3 vahel on tolerants. Kui vahe punktide A2 ja A3 vahel on suurem kui 0,4 mm / m, on vaja viia läbi kalibreerimine.Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

2,5 m< 3 mm = OK Horisontaalse kiire kontrollimine Asetage seade ca 5 m kaugusele seinast ja lülitage laserkiirte rist sisse. Märgistage seinal punkt B. Pöörake laserkiirte risti 2,5 m võrra paremale ja märgistage punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 3 mm kaugusel (peab samas olema punktiga B ühel kõrgusel). Korrake toimingut vasakule pööramise abil. Vertikaalse kiire kontrollimine Asetage seade ca 5 m kaugusele seinast. Kinnitage seinale 2,5 m pikkuse nööri otsas olev lood. Lood peab sealjuures vabalt pendeldama. Lülitage seade sisse ja rihtige vertikaalne laserkiir loodi nöörile. Täpsus on lubatud vahemikus, kui erinevus laserkiire ja loodinööri vahel ei ole suurem kui ± 1,5 mm Kontrollige enne kasutamist, pärast transportimist ja pikaajalist ladustamist regulaarselt kalibratsiooni.

ELi nõuded ja utiliseerimine Seade täidab kõik nõutavad normid vabaks kaubavahetuseks EL-i piires. Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada. Edasised ohutus- ja lisajuhised aadressil: www.laserliner.com/info
