BRUKSANVISNING SmartLine Laser 360 Laserliner

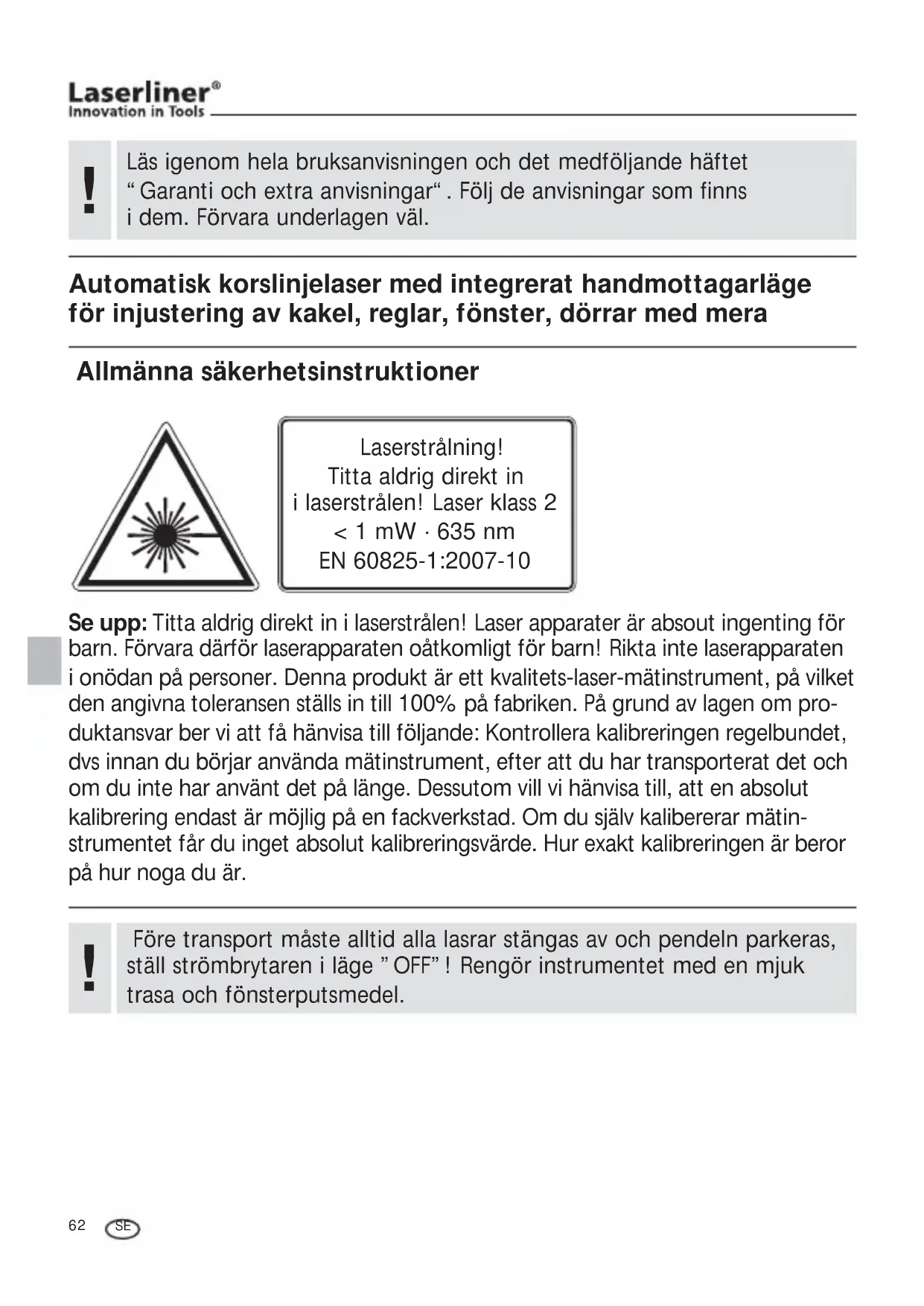

Läsigenom hela bruksanvisingen och det medfoljande haftet "Garanti och extra anvisningar". Följ de anvisiningar som finns i dem. Förvara underlagen väl.

Automatisk korslinjelaser med integrerat handmottagarläge für injustering av kakel,reglar,fönster,dorrar med mera

Allmanna sakerhetsinstruktioner

Laserstrålning!
Titta aldrig direkt in
i laserstrålen! Laser klass 2
< 1 mW · 635 nm
EN 60825-1:2007-10

Se upp: Titta aldrig direkt in i laserstrålen! Laser apparater ar absout ingenting for barn. Förvara därfor laserapparaten oåtkomligt for barn! Rikta inte laserapparaten i onödan på personer. Denna produit ar att kvalitets-laser-mätinstrument, på vilket den angivna toleransen ställs in till 100% på fabriken. País grund avlagen om produitsansvar ber vi att föhväva till foljande: Kontrollera kalibreringen regelbundet, dvs innan du börjar använda matinstrument, after att du har transporterat det och om du inte har använg det pågressive. Dessutom villvi hänvisaatill, att en absolut kalibrering endast ar möjlig på en fackverkstad. Om du själv kalibererar matinstrumentet fär du inget absolut kalibreringsvärde. Hur exakt kalibreringen ar beror på hur noga du ar.

Färe transportmxte alltid alla lasrar stängas av och pendeln parkeras, stall strömbrytaren i lage " OFF"! Rengör instrumentet med en mjuk trasa och fönsterputsmedel.

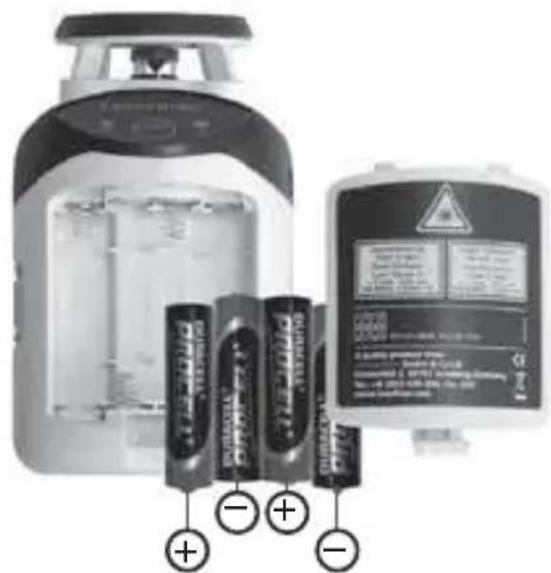

1 Satt i batterierna

Öppna batterifacet och lagg i batterier (4 x typ AA) enlistg installationssymbolerna. Tänk på att vända batteriernas poler Åt rätt hull.

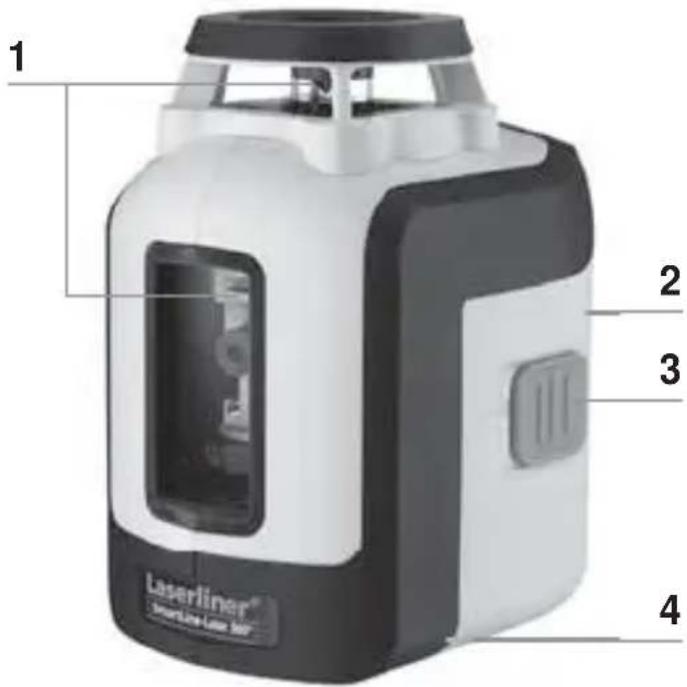

1 Laseröppning
2 Batterifack (baksidan)
3 PÅ/AV-omkopplare; transportsakring

4 Stativganga 5,8" (undersidan)

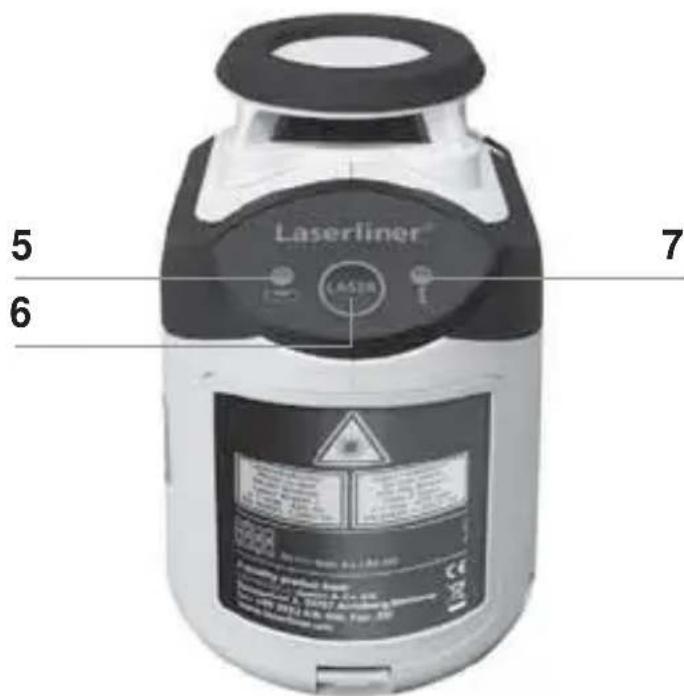

5 Lysdiod Nivellering rod: Nivellering Av grön: Nivellering På

6 Valknapp for laserlinjer; Handmottagarlage På/Av
7 Handmottagarläge (lysdiod)

2 Horisontell och vertical nivelling

Lossa transportsakringen och ställ strömbrytaren i laget " ON". Laserkorset visas. Valj laserlinjer med hjälp av valknappen.

Vid horisontell och vertikal nivelling måste transportsäkringen lossas. Lysdioden lyser konstant grön. Så fort,enheten befinner sig utanfor det automatiska nivelleringsområdet på 5^ ,blinkar laserlinjerna och lysdioden tänds i röd färg. Positionera,enheten på ett sādant satt, att den befinner sig inom nivelleringsområdet. Lysdioden växlar over till grön igen och laserlinjerna lyser konstant.

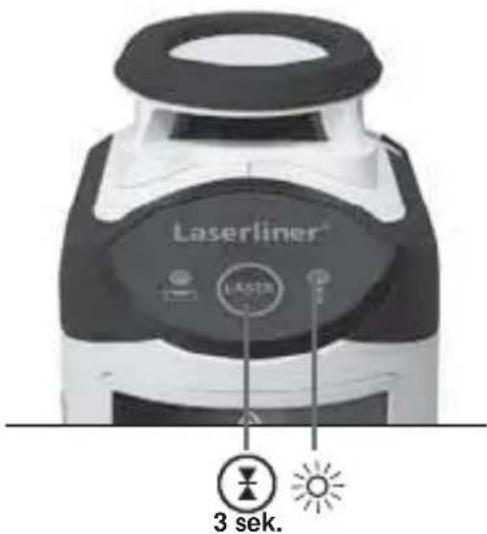

3 Handmottagarläge Tillval: Arbete med lasermottagaren RX

Använd en lasermottager RX (tillval) für nivelling vid stora avständ eller for laserlinjer som inte langre syns. För att arbeta med lasermottagaren trycker man på knapp 6 (handmottagarläge På/Av) och häller den nere sö sätts linjelasern i handmottagarläge. Nu pulserar laserlinjerna med en hög frekvens och laserlinjerna blir mörkare. Lasermottagaren identifi erar laserlinjerna genom pulseringen.

Beakta bruksanvisningen till lasermottagaren for linjelasrar.

På grund av den speciella optiken För generering av en genomgående 360^ laserlinje kan det uppsta skillnader i lusstyrka i olika områden på linjen, och dessa beror på tekniken. Detta kan leda till olika räckvidder i handmottagarläge.

4 Lutningslage

Lossa inte transportsakringen, men ställ strömbrytaren i laget " OFF". Slå på och välj lasrar med valknappen. Nu kan lutande plan skapas. I detta lage kan inte horisontell eller vertikal nivelling göras, eftersom laserlinjerna inte langre justeras in automatiskt. Lysdioden lyser konstant röd.

Tekniska data

Självnivelleringsområde ± 5°
Noggrannhet ± 0,4 mm / m
Arbetsområde (i förhällande till hur ljust det är i rummet)	20 m
Arbetsområde med handmottagare (beroende på tekiskt betingad skillnad i ljusstyrka)	10 - 30 m
Laservågsländg 635 nm
Laserklass / Uteffekt für linjelaser 2 / < 1 mW
Strömförsörjning	4 x 1,5V alkalibatterier (typ ÅA, LR6)
Användningstid Cirka 35 timmar
Arbetstemperatur 0°C ... +40 °C
Förvaringstemperatur -10°C ... +70 °C
Mätt (B x H x D)	75 x 130 x 100 mm
Vikt (inklusive batterier)	525 g

Tekniska andringar forbehalls. 04.2013

Förbereda kalibreringskontroll

Kalibreringen av lasern kan kontrolleras. Satt upp encheten mitt emellan två vaggar som ar minst fem meter frän varandra. Slå på encheten for att frigöra transportsakringen (laserkors pa). För optimal kontroll skall ett stativ användas.

1. Markera punkten A1 på vagggen.
2. Vrid encheten 180^ och markera punkten A2.
   Mellan A1 och A2 har du nu en horisontell referens.

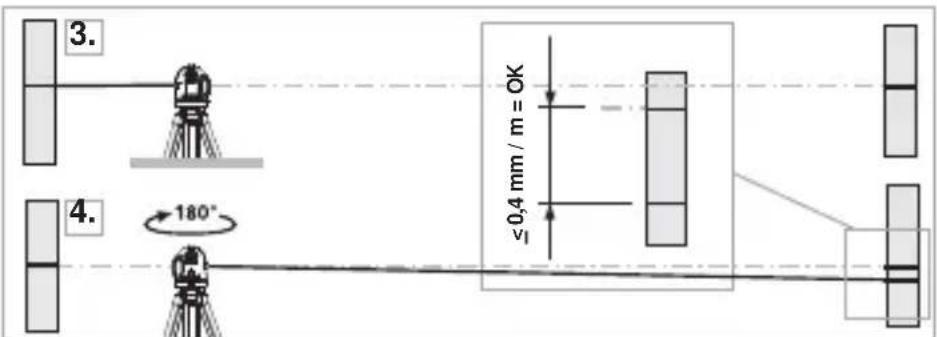

Kalibreringskontroll

1. Ställ encheten sö nara vöggen som möjlgit i Höjd med den markerade punkten A1.
2. Vrid encheten 180^ och markera punkten A3. Differensen mellan A2 och A3 ar toleransen.

Om A2 och A3 ligger mer an 0,4 mm / m från varandra behöver encheten kalibreras. Kontakta er äterförsäljare eller vänd er till serviceavdelningen på UMAREX-LASERLINER.

Kontroll av den lodrata linjen

Ställ upp encheten cirka fem meter frän en vagg. Fäst att lod på vaggen med ett 2,5 meter langt snöre sö att lodet kan pendla fritt. Slå på encheten och rikta den lodrata lasern mot lodsnöret. Noggrannheten ligger inom toleransen nar avvikelsen mellan laserlinjen och lodsnöret inte ar större an ± 1,5 mm.

Kontroll av den horisontella linjen

Ställ upp encheten cirka fem meter frän en vagg och slå på laserkorset. Markera punkt B på vagggen. Sväng laserkorset cirka 2,5 m Åt höger och markera punkt C. Kontrollera om den vagrata linjen frän punkt C ligger inom ± 3 mm i Höjdled jämfört med punkt B. Upprepa proceduren vid svängning Åt vänster.

Kontrollera kalibereringen regelbundet.fore anvandning somt after transport och langre forvaring.

EU-bestammelser och kassering

Apparaten uppyller alla nödvändiga normer für fri handel av varor inom EU.

Den har Produkten ar en elektrisk apparat och den maste sopsorteras enligt det europeiska direktivet for uttjanta el- och elektronikapparater.

Ytterligare sakerhets- och extra anvisningar på: www.laserliner.com/info
