BEDIENUNGSANLEITUNG SmartLine Laser 360 Laserliner

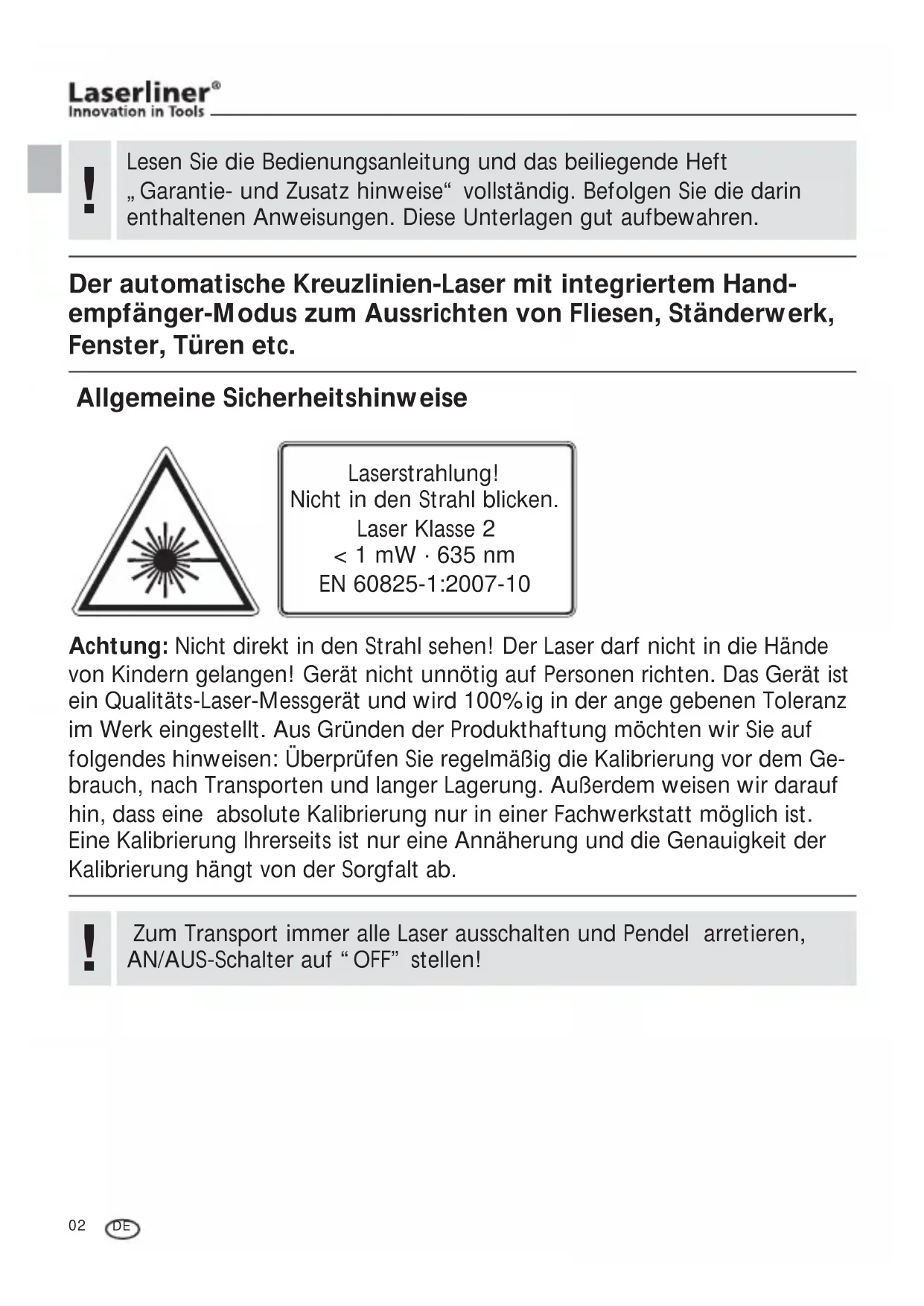

Lesen Sie die Bedienungsanleitung und das beiliegende Heft „Garantie- und Zusammenhinweise“ vollständig. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut aufbewahren.
Der automatische Kreuzlinien-Laser mit integriertem Handempfänger-Modus zum Aussrichten von Fliesen, Ständerwerk, Fenster, Turen etc.
Allgemeine Sicherheitshinweise
Laserstrahlung!
Nicht in den Strahl blichen.
Laser Klasse 2
< 1 mW · 635 nm
EN 60825-1:2007-10
Achtung: Nicht direkt in den Strahl sehen! Der Laserarf nicht in die Hande von Kindern gelangen! Gerät nicht unnötg auf Personen richten. Das Gerät ist ein Qualitäts-Laser-Messgerät und wird 100%ig in der angegebenen Toleranz im Werk eingestellt. Aus Gründen der Produktthaftung möchten wir Sie auf folgenden hinweisen: Überprüfen Sie regelmäßig die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung. Außendem weisen wir daraufhin, dass eine absolute Kalibrierung nur in einer Fachwerkstatt möglich ist. Eine Kalibrierung ihrerseits ist nur eine Annaherung und die Genauigkeit der Kalibrierung hangt von der Sorgfalt ab.
Zum Transport immer alle Laser ausschalten und Pendel arretieren, AN/AUS-Schalter auf “OFF” stellen!
1 Batterien einlagen

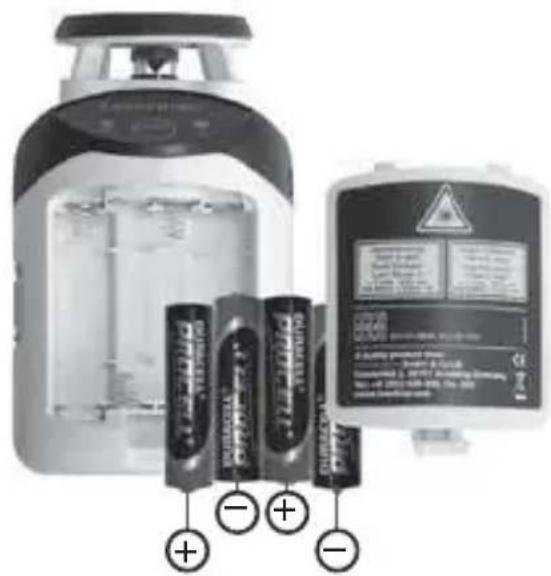

Das Batteriefach öffnen und Batterien (4 x Typ AA) gemäß den Installations symbolen einlagen. Dabei auf korrekte Polarität achten.

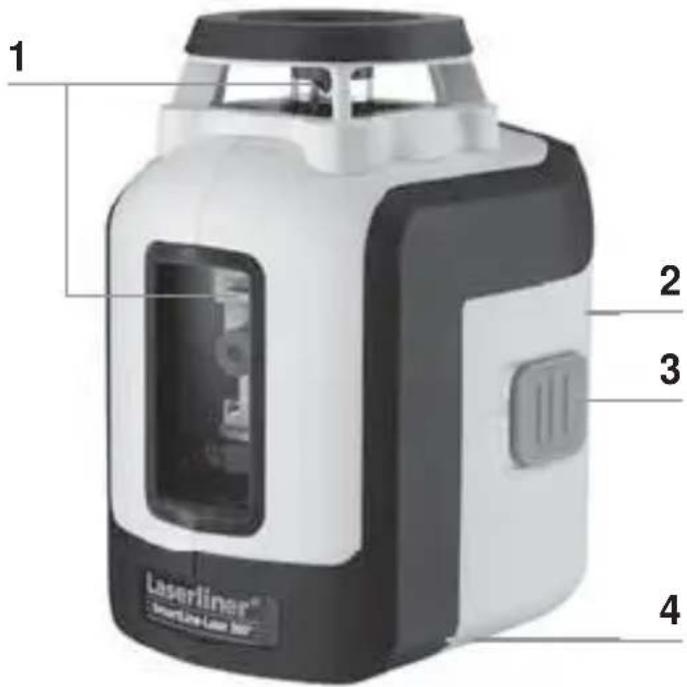

1 Laseraustrittsfenster
2 Batteriefach (Rückseite)
3 AN/AUS-Schalter; Transportsicherung
4 5/8" -Stativgewinde (Unterseite)

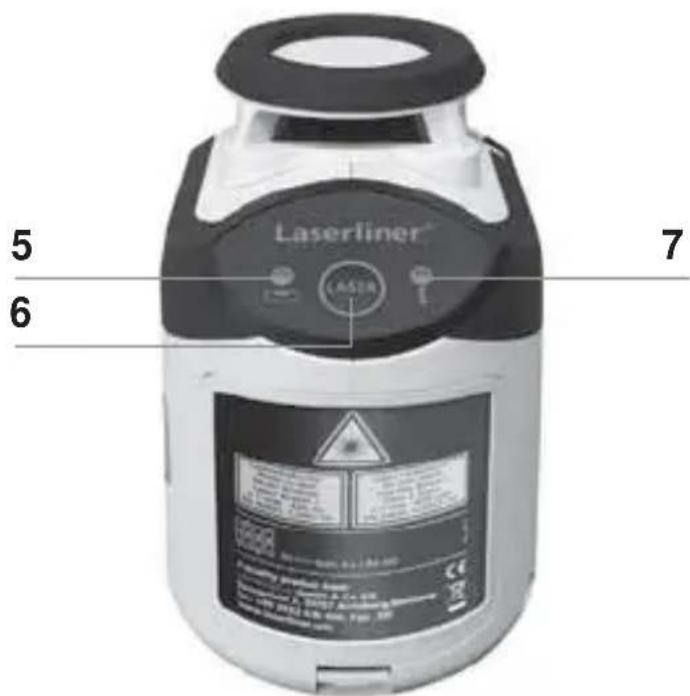

5 LED Nivellierung rot: Nivellierung aus grün: Nivellierung ein
6 Wahltaste Laserlinien; Handempfängermodusein / aus
7 LED Hand-empfängermodus
2 Horizontal und vertical Nivellieren

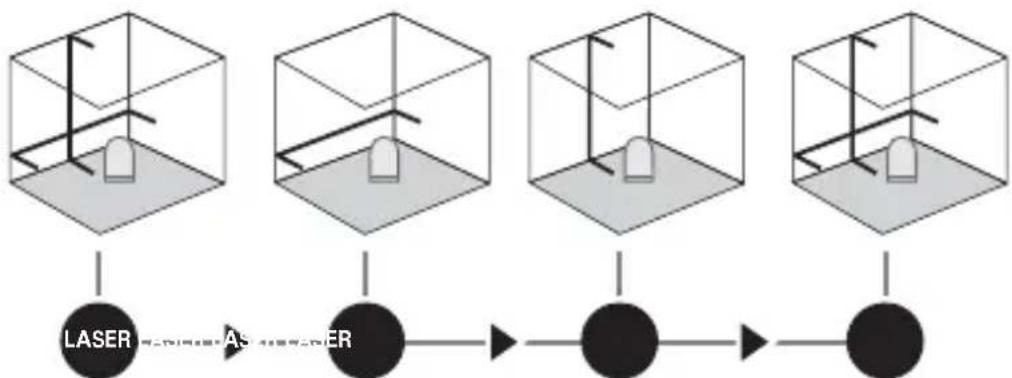

Die Transportsicherung lösen, AN/AUS-Schalter auf “ON” stellen. Das Laserkreuz erscheint. Mit der Wahltaste konnen die Laserlinien einzeln geschalteitet werden.
Zum horizontalen und vertikalen Nivellieren muss die Transportsicherung gelöst sein. Sobald sich das Gerät außerhalb des automatischen Niverllierbereichs von 5^ befindet, blinken die Laserlinien und die LED leuchtet rot auf. Positionieren Sie das Gerät so, das es sich innerhalb des Nivellierbereichs befindet. Die LED wechselt wieder auf grün und die Laserlinien leuchten konstant.
3 Handempfängermodus Optional: Arbeiten mit dem Laserempfänger RX

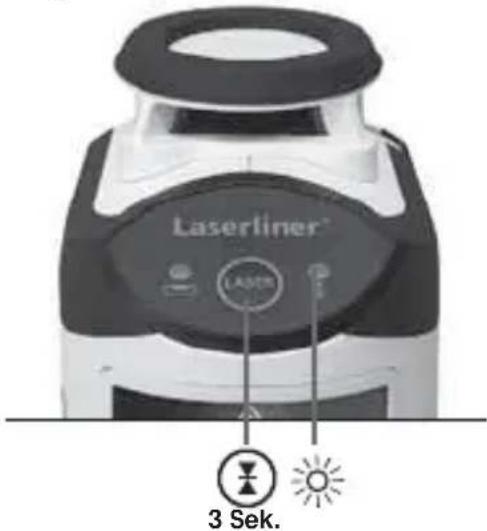

Verwenden Sie zum Nivellieren auf große Entfernungen oder bei nicht mehr sightbaren Laserlinien einen Laserempfänger RX (optional). Zum Arbeitsen mit dem Laserempfänger den Linienlaser durch langes Drücken der Taste 6 (Handempfängermodus ein / aus) in den Handempfänger modus schalten. jetzt pulsieren die Laserlinien mit einer hohen Frenz und die Laserlinien werden dunkler. Der Laserempfänger erKENnt durch these Pulsieren die Laserlinien.
Beachten Sie die Bedienungsanleitung des Laserempfängers für Linienlaser.
Aufgrund der speziellen Optik zur Erzeugung einer durchgehenden 360^ Laserlinie kann es zu Helligkeitsunterschieden in verschiedene Bereichen der Linie,kommen, die technisch bedingt sind. Dies kann zu entsprechlichen Reichweiten im Handempfängermodus führen.
4 Neigungsmodus

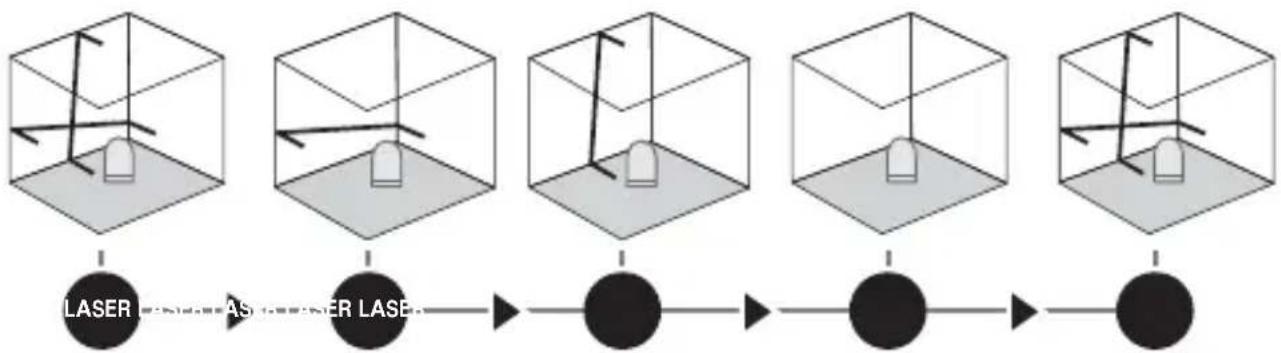

Die Transportsicherung nicht losen, AN/AUS-Schalter auf “OFF” stellen. Die Laser mit der Wahltaste anschalten und auswahlen. jetzt konnen schiefe Ebenen angelegt werden. In diesen Modus kann nicht horizontal bzw. vertikal nivelliert werden, da sich die Laserlinien nicht mehr automatisch austrichten. Die LED leuchtet konstant rot.
Technische Daten
| Selbstnivellierbereich ± 5° | |
| Genauigkeit ± 0,4 mm / m | |
| Arbeitsbereich (von Raumhelligkeit abhängig) 20 m | |
| Arbeitsbereich mit Handempfänger (von technisch bedingtem Helligeitsunterschied abhängig) | 10 - 30 m |
| Laserweitenlänge 635 nm | |
| Laserklasse / Ausgangsleistung Linienlaser 2 / < 1 mW | |
| Stromversorgung | 4 x 1,5V Alkalibatterien (Typ AA, LR6) |
| Betriebsdauer ca. 35 Std. | |
| Betriebstemperatur 0°C ... +40 °C | |
| Lagertemperatur -10°C ... +70 °C | |
| Abmessungen (B x H x T) 75 x 130 x 100 mm | |
| Gewicht (inkl. Batterien) | 525 g |
Technische Änderungen vorbehalten. 04.2013
KalibrierungsüberprüfungVBoreiten
Sie können die Kalibrierung des Laser kontrollieren. Stellen Sie das Gerät in die Mitte zwischen 2 Wänden auf, die mind. 5 m voneinander entfernt sind. Schalten Sie das Gerät ein (Laserkreuz an). Zur optimalen Überprüfungitte ein Stativ verwenden.
- Markieren Sie Punkt A1 auf der Wand.

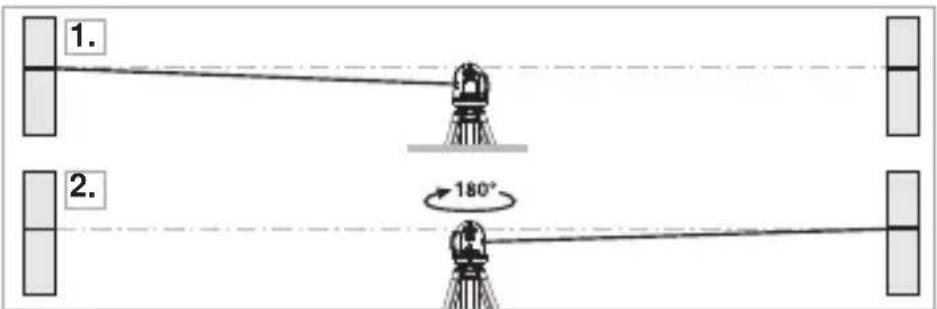

- Drehen Sie das Gerät um 180^ u. markieren Sie Punkt A2. Zwischen A1 u. A2 haben Sie jetzt eine horizontale Referenz.
Kalibrierung überprüfen
- Stellen Sie das Gerät so nah wie möglich an die Wand auf Höhe des markierten Punktes A1.

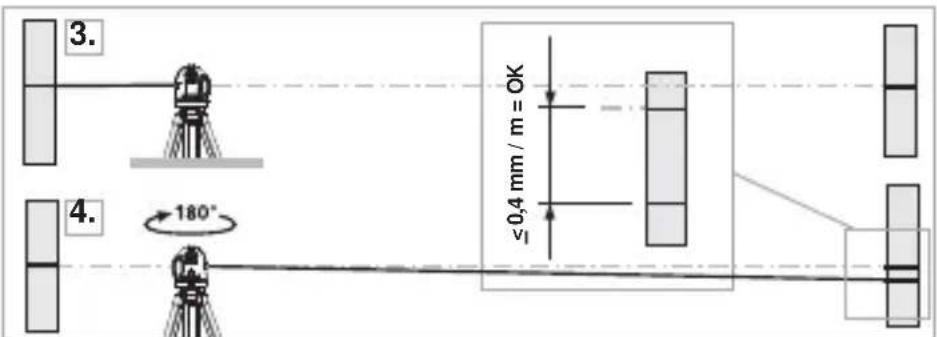

- Drehen Sie das Gerät um 180^ und markieren Sie den Punkt A3. Die Differenz zwischen A2 u. A3 ist die Toleranz.
Wenn A2 und A3 mehr als 0,4 mm / m auseinander liegen, ist eine Kalibrierung erforderlich. Setzen Sie sich mit Ihr Frem Fachhändler in Verbindung oder wenden Sie sich an die Serviceabteilung von UMAREX-LASERLINER.
Überprüfung der vertikalen Linie
Gerät ca. 5 m von einer Wand aufstellen. An der Wand ein Lot mit einer 2,5 m langen Schnur befestigen, das Lot sollte damit frei pendeln. Gerät einschalten und den vertikalen Laser auf die Lotschnur richten. Die Genauigkeit liegt innerhalb der Toleranz, wenn die Abweichung zwischen Laserlinie und Lotschnur nicht größter als ± 1,5 mm beträgt.
Überprüfung der horizontalen Linie
Gerät ca. 5 m von einer Wand aufstellen und Laserkreuz einschalten. Punkt B an der Wand markieren. Laserkreuz ca. 2,5 m nach rechts schwenken und Punkt C markieren. Überprüfen Sie, ob waagerechte Linie von Punkt C ± 3 mm auf der gleichen Höhe mit dem Punkt B liegt. Vorgang durch Schwenken nach links wiederholen.
Überprüfen Sie regelmäßige die Kalibrierung vor dem Gebrauch, nach Transporten und langer Lagerung.
