MANUAL DE USUARIO SmartLine Laser 360 Laserliner

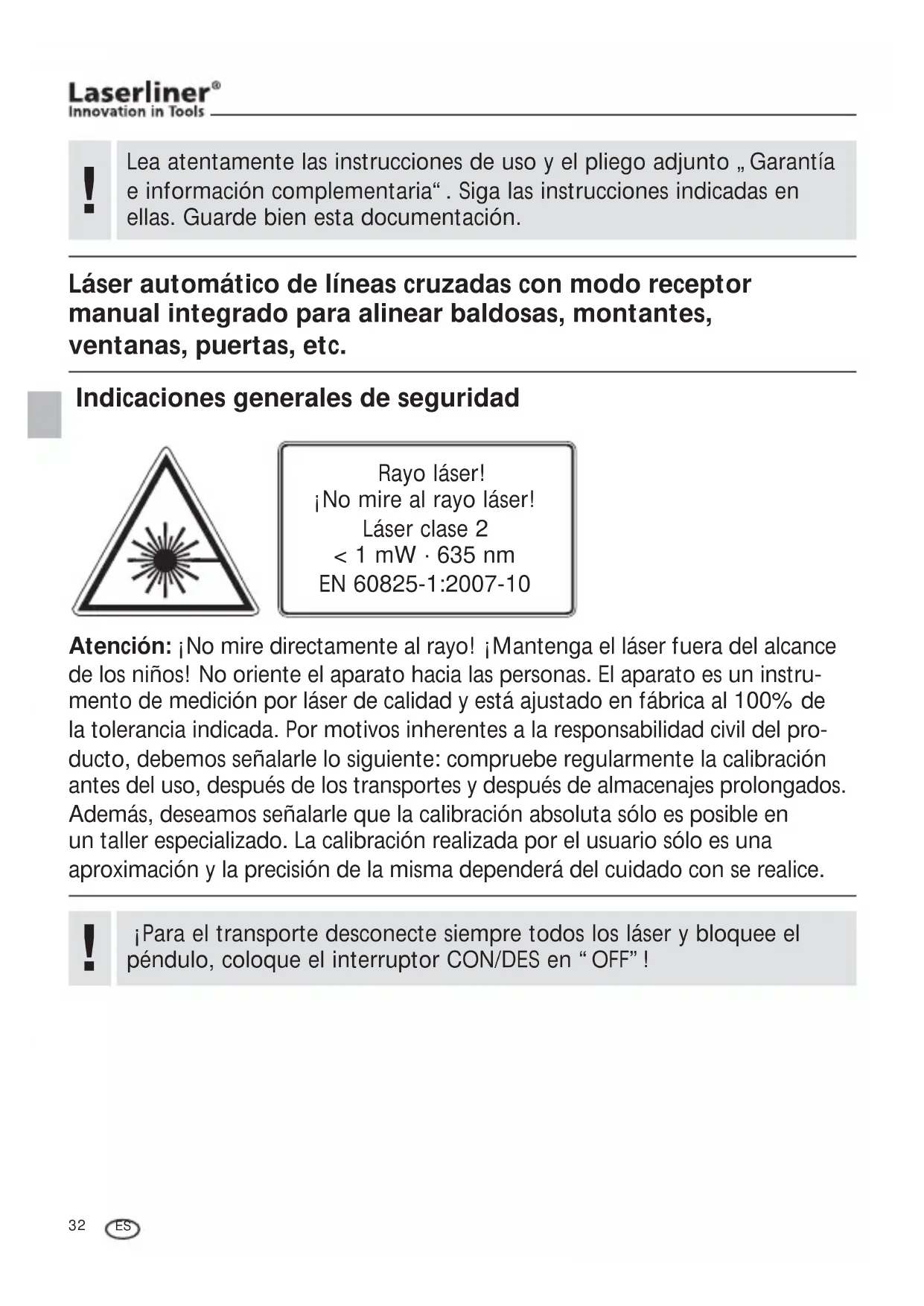

Manual_SmartLineLaser360_Rev.0413.indd 31 13.05.13 09:1832 Lea atentamente las instrucciones de uso y el pliego adjunto „Garantía e información complementaria“. Siga las instrucciones indicadas en ellas. Guarde bien esta documentación.

Láser automático de líneas cruzadas con modo receptor manual integrado para alinear baldosas, montantes, ventanas, puertas, etc. Indicaciones generales de seguridad Atención: ¡No mire directamente al rayo! ¡Mantenga el láser fuera del alcance de los niños! No oriente el aparato hacia las personas. El aparato es un instru- mento de medición por láser de calidad y está ajustado en fábrica al 100% de la tolerancia indicada. Por motivos inherentes a la responsabilidad civil del pro- ducto, debemos señalarle lo siguiente: compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados. Además, deseamos señalarle que la calibración absoluta sólo es posible en un taller especializado. La calibración realizada por el usuario sólo es una aproximación y la precisión de la misma dependerá del cuidado con se realice. Rayo láser! ¡No mire al rayo láser! Láser clase 2 < 1 mW · 635 nm EN 60825-1:2007-10 ¡Para el transporte desconecte siempre todos los láser y bloquee el péndulo, coloque el interruptor CON/DES en “OFF”!

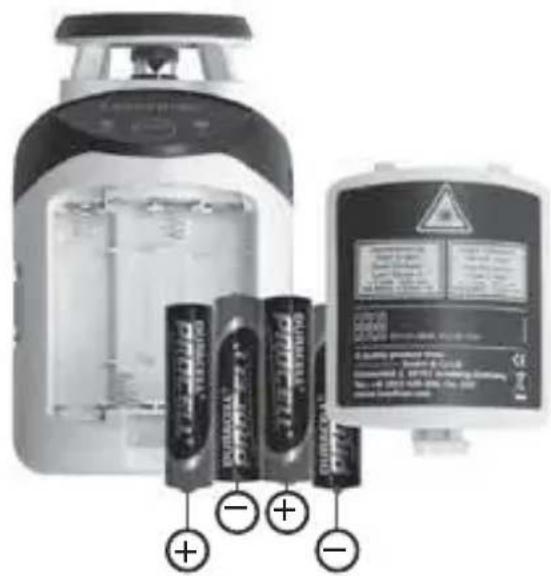

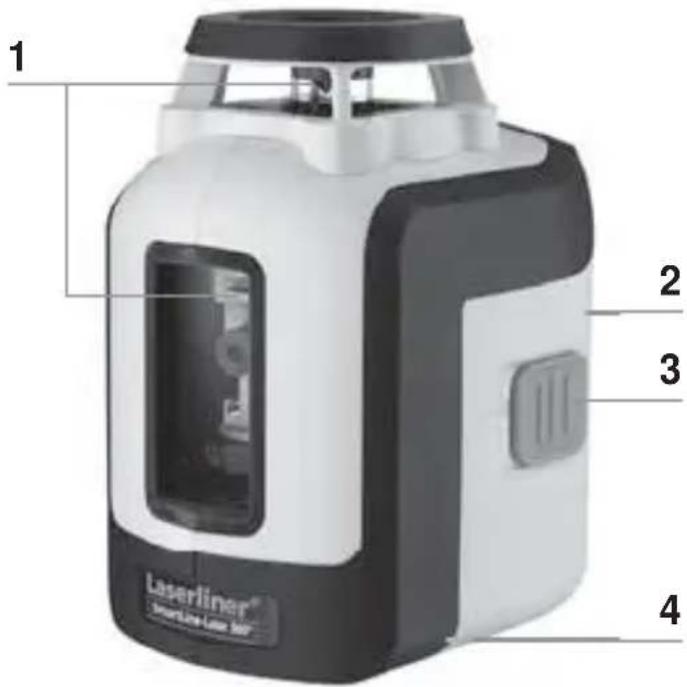

Poner las pilas Abra la caja para pilas e inserte las pilas (4 x Tipo AA) según los símbolos de instalación. Coloque las pilas en el polo correcto. Ventana de salida láser Compartimento de pilas (dorso) Interruptor CON / DES; Seguro de transporte Conexión de rosca 5/8” (lado inferior) LED de nivelación Rojo: nivelación desactivada Verde: nivelación activada Selector líneas láser; Modo de receptor manual On/Off Modo de receptor manual LED

Nivelación horizontal y vertical Soltar el seguro de transporte y cambiar el interruptor ON/OFF a la posición „ON“. Aparece la cruz del láser. Con la tecla de selección se puede activar cada una de las líneas láser por separado. Para poder efectuar la nivelación horizontal y vertical tiene que estar suelto el seguro de transporte. El LED está encendido con luz verde constante. Cuando el aparato se encuentra fuera del rango automático de nivelación de 5° las líneas láser parpadean y el LED se enciende con luz roja. Coloque el aparato en una posición dentro del rango de nivelación. El LED cambia de nuevo a luz verde y las líneas láser dejan de parpadear.

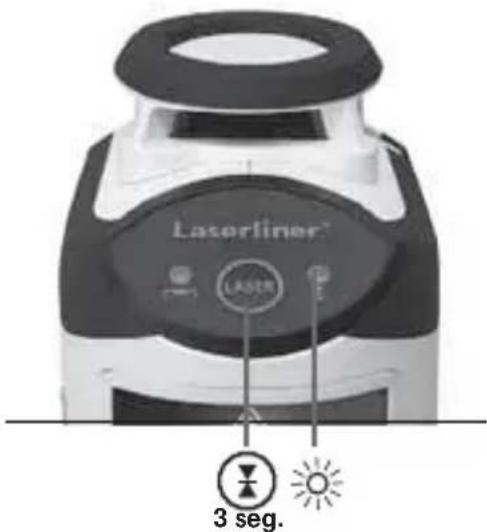

Modo de receptor manual Opcional: Trabajar con el receptor láser RX Utilice un receptor de láser RX (opcional) para nivelar a grandes distancias o para líneas láser no visibles. Para trabajar con el receptor láser del láser de líneas cambie al modo de receptor manual pulsando la tecla 6 de forma prolongada (modo de receptor manual On / Off). Ahora las líneas láser emiten pulsaciones con una elevada frecuencia y las líneas láser se oscurecen. El receptor de láser detecta las líneas de láser con ayuda de esas pulsaciones. Siga las instrucciones de uso del receptor de láser para los láser de líneas.

LASER LASER LASER LASER LASERSujeto a modiÖ caciones técnicas. 04.2013

Modo de inclinación No soltar el seguro de transporte y cambiar el interruptor ON/OFF a la posición „OFF“. Conectar y seleccionar los láser con la tecla de selección. Ahora pueden realizarse planos inclinados. En este modo no se puede nivelar horizontal o verticalmente, ya que las líneas láser no se orientan automáticamente. El LED está encendido con luz roja constante. Datos técnicos Margen de auto-nivelado ± 5° Precisión ± 0,4 mm / m Alcance (depende de la claridad del cuarto) 20 m Rango de trabajo con el receptor manual (según diferencias de intensidad condicionadas por la técnica)

Longitud de onda del láser 635 nm Clase láser / Potencia de salida del láser 2 / < 1 mW Alimentación 4 pilas alcalina de 1,5V (tipo AA, LR6) Autonomía de trabajo aprox. 35 h Temperatura de trabajo 0°C ... +40 °C Temperatura de almacenaje -10°C ... +70 °C Dimensiones (An x Al x F) 75 x 130 x 100 mm Peso (pilas incluida) 525 g Debido a la especial óptica para generar una línea láser de 360° continua pueden producirse diferencias de intensidad, condicionadas por la técnica, en diferentes zonas de la línea. Esto puede provocar diferencias en los alcances en el modo de receptor manual.

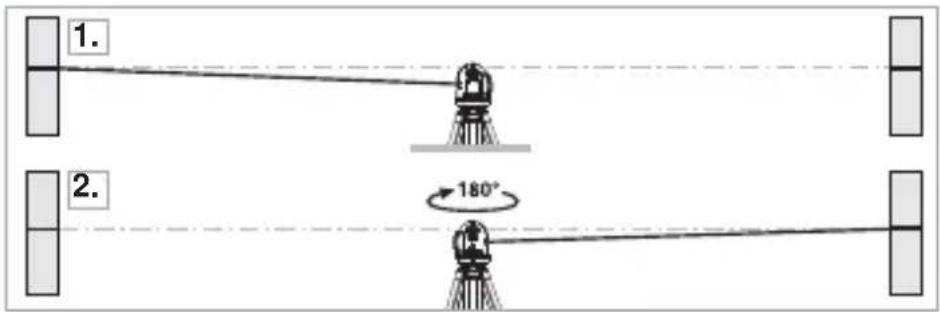

< 0,4 mm / m = OK Preparativos para la comprobación de la calibración Usted mismo puede comprobar la calibración del láser. Coloque el aparato en el medio entre 2 paredes, separadas como mínimo 5 m. Encienda el aparato, suelte para ello el seguro de transporte (cruz de láser activado). Para una comprobación óptima, por favor utilice un trípode / soporte.

1. Marque el punto A1 en la pared.

2. Gire el aparato 180° y marque el punto A2.

Ahora tiene una referencia horizontal entre A1 y A2. Comprobar la calibración

3. Ponga el aparato lo más cerca posible de la pared,

a la altura del punto A1 marcado.

4. Gire el aparato 180° y marque el punto A3.

La diferencia entre A2 y A3 es la tolerancia. Si los puntos A2 y A3 están separados más de 0,4 mm / m, es necesario efectuar una calibración. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

2,5 m< 3 mm = OK Control de la línea horizontal Coloque el aparato a unos 5 m de una pared y conecte la cruz del láser. Marque el punto B en la pared. Gire la cruz de láser unos 2,5 m hacia la derecha. Verifique si la línea horizontal del punto C se encuentra ± 3 mm en la misma altura que el punto B. Repita el proceso, pero ahora girando la cruz de láser hacia la izquierda. Control de la línea vertical Coloque el aparato a unos 5 m de una pared. Fije una plomada con una cuerda de 2,5 m en la pared, la plomada debe poderse mover libremente. Conecte el aparato y oriente el láser vertical según la cuerda de plomada. La precisión se encuentra dentro de la tolerancia si la desviación entre la línea de láser y la cuerda de plomada no supera los ± 1,5 mm. Compruebe regularmente la calibración antes del uso, después de los transportes y después de almacenajes prolongados.

Garantía, cuidado y eliminación El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE. Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados. Más información detallada y de seguridad en: www.laserliner.com/info
