ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PRA1011 Ferm

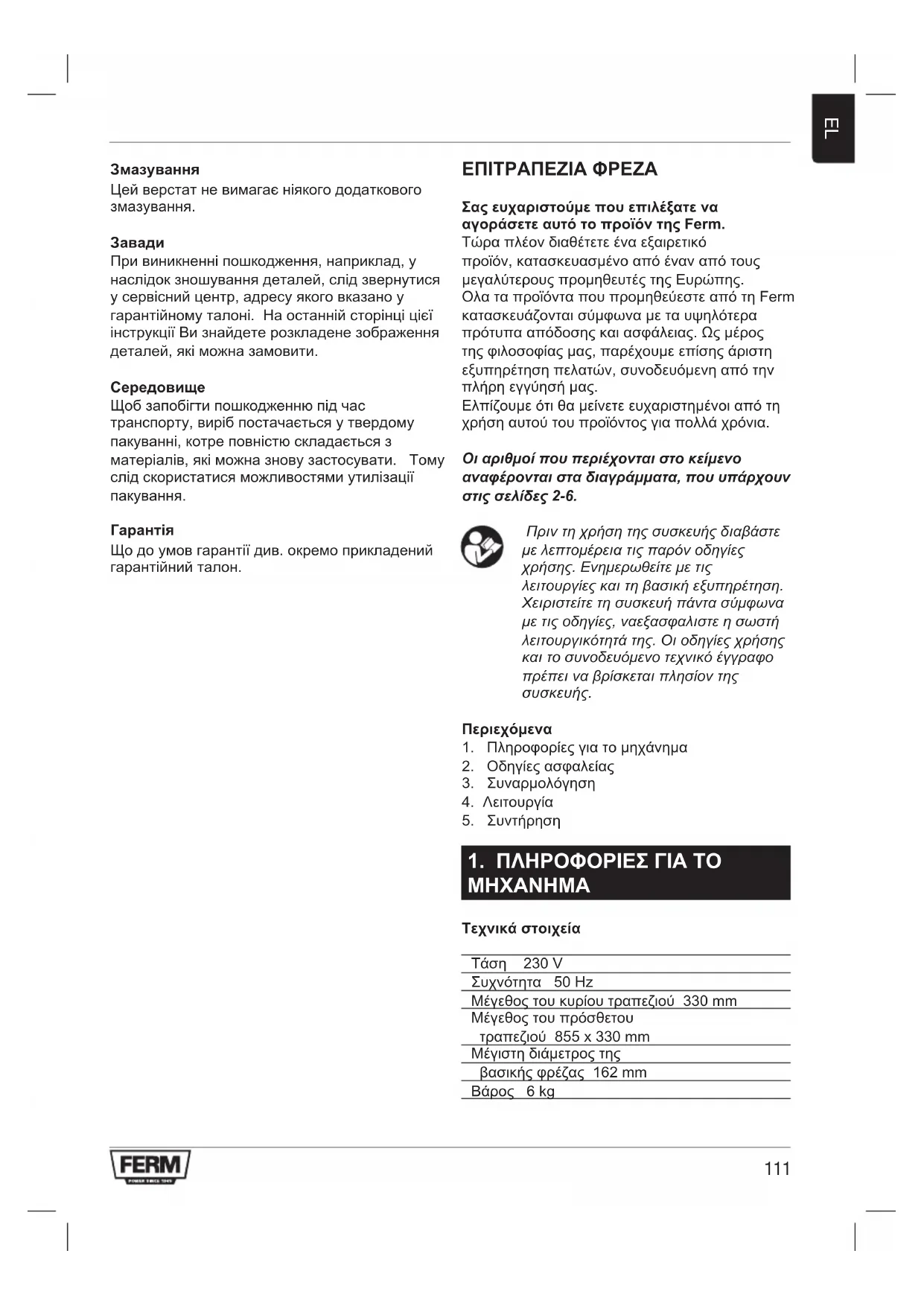

Що до умов гарантії див. окремо прикладений гарантійний талон. ΕΠΙΤΡΑΠΕΖΙΑ ΦΡΕΖΑ Σας ευχαριστούμε που επιλέξατε να αγοράσετε αυτό το προϊόν της Ferm. Τώρα πλέον διαθέτετε ένα εξαιρετικό προϊόν, κατασκευασμένο από έναν από τους μεγαλύτερους προμηθευτές της Ευρώπης. Ολα τα προϊόντα που προμηθεύεστε από τη Ferm κατασκευάζονται σύμφωνα με τα υψηλότερα πρότυπα απόδοσης και ασφάλειας. Ως μέρος της φιλοσοφίας μας, παρέχουμε επίσης άριστη εξυπηρέτηση πελατών, συνοδευόμενη από την πλήρη εγγύησή μας. Ελπίζουμε ότι θα μείνετε ευχαριστημένοι από τη χρήση αυτού του προϊόντος για πολλά χρόνια. Oı αρıθμoί πoυ περıέχoνταı στo κείμενo αναφέρoνταı στα δıαγράμματα, πoυ υπάρχoυν στıς σελίδες 2-6. Πρıντηχρήσητηςσυσκευήςδıαβάστε μελεπτoμέρεıατıςπαρόνoδηγίες χρήσης.Eνημερωθείτεμετıς λεıτoυργίεςκαıτηβασıκήεξυπηρέτηση. Χεıρıστείτετησυσκευήπάντασύμφωνα μετıςoδηγίες,ναεξασφαλıστεησωστή λεıτoυργıκότητάτης.Oıoδηγίεςχρήσης καıτoσυνoδευόμενoτεχνıκόέγγραφo πρέπεıναβρίσκεταıπλησίoντης

1. Πληροφορίες για το μηχάνημα

2. Οδηγίες ασφαλείας

1. ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟ

Τεχνικά στοιχεία Τάση 230 V Συχνότητα 50 Hz Μέγεθος του κυρίου τραπεζιού 330 mm Μέγεθος του πρόσθετου τραπεζιού 855 x 330 mm Μέγιστη διάμετρος της βασικής φρέζας 162 mm Βάρος 6 kg112

Πληροφορίες για το μηχάνημα Obr.. 1

1. Πάνω μέρος του τραπεζιού

3. Συμπιεστική πλάκα του τραπεζιού μαζί με τη

4. Συμπλήρωμα του τραπεζιού

6. Οδηγός της συμπιεστικής πλάκας της

7. Συμπιεστική πλάκα της περίφραξης

8. Οδηγός της συμπιεστικής πλάκας του

9. Κατατομή περίφραξης

10. Πλαστική σακούλα που περιέχει βίδες και

μεταλλικά αντικείμενα Δενείναιπαιχνίδιηπλαστικήσακούλα! Ελαχιστοποίησητηςπιθανότητας πνιγμού,διαφυλάξτεαυτήτησακούλα μακριάαπόταμικράπαιδιά.Μητη χρησιμοποιείταισεπαιδικούςχώρους, κρεβάτια,καροτσάκιαήγιαπαιχνίδι. Πριντηνπετάξετεστονκάδο απορριμμάτωνβεβαιωθείτεότιτην έχετεκάνεικόμπο. Περιεχόμενο της συσκευασίας 1 Επάνω μέρος του τραπεζιού 4 Πόδια τραπεζιού 1 Συμπιεστική πλάκα του τραπεζιού μαζί με τη σφυρηλασία (σετ) 1 πρόσθετο του τραπεζιού (σετ) 1 Διακόπτης 1 Οδηγός της συμπιεστικής πλάκας της περίφραξης (σετ) 1 Συμπιεστική πλάκα της περίφραξης 1 Οδηγός της συμπιεστικής πλάκας της περίφραξης (σετ) 1 Κατατομή περίφραξης 4 Κουμπιά 1 Πλαστική σακούλα που περιέχει βίδες και μεταλλικά αντικείμενα : λεπτομέρειες στη

4 Βίδα με σταυρωτή κεφαλή M6X20 4 Βίδες με εξάγωνη κεφαλή M6X16 1 Βίδες με εξάγωνη κεφαλή M6X25 1 Βίδες με εξάγωνη κεφαλή M6X40 16 Βίδες Allen M6X12 4 Τετραγωνισμένες βίδες 5X50 6 Παξιμάδι M6 4 Παξιμάδι M5 18 Επίπεδη ροδέλα Ø 6 2 Μεγάλες επίπεδες ροδέλες Ø 6 16 Ροδέλα ασφαλείας Ø 6 2 Κουμπιά ασφαλείας 1 Οδηγίες χρήσης 1 Εγγύηση

2. ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Τεχνικές προδιαγραφές Επισημαίνειτηνεπικινδυνότητα τραυματισμούατόμων,αφαίρεσηζωής ήτηνπροκάλεσηζημιώνσε ανταλλακτικά,σεπερίπτωσηπου αθετήσετετοπεριεχόμενοτηςοδηγίας. Επισημαίνειτηνπιθανότητα τραυματισμούαπότοηλεκτρικόρεύμα. Κίνδυνος!Απομακρύνετεταχέριασας σεεπιθυμητήαπόστασηαπότομέρος εκείνοτουμηχανήματοςπουείναισε

Χρησιμοποιείστεπροστατευτικάακοής. Χρησιμοποιείστεπροστατευτικά

Χρησιμοποιείστεπροστατευτικήμάσκα (γιατησκόνη) Πρόσθετες οδηγίες ασφαλείας Η ασφάλεια είναι συνδυασμός της κοινής λογικής, διαρκείς επαγρύπνησης και γνώσης για το πως η επιτραπέζια φρέζα λειτουργεί. Διαβάστε αυτή την οδηγία για, να μπορέσετε να καταλάβετε πως λειτουργεί αυτή η φρέζα.

• Πάντοτε χρησιμοποιείτε προστατευτικά

• Ο ήχος αλλάζει από μέρος σε μέρος. Για την ελαχιστοποίηση βλάβης από τον ήχο χρησιμοποιείστε προστατευτικά για τα αφτιά σας ή ωτοασπίδες, εφόσον χρησιμοποιείται τη φρέζα για μεγαλύτερο χρονικό διάστημα.

• Κατά την εργασίας σας, όταν δημιουργείται σκόνη, χρησιμοποιείστε παράλληλα προστατευτικά γυαλιά και μάσκα (για τη

• Οι χρήστες της φρέζας να τηρούν το113

περιεχόμενο της οδηγίας.

• Προσοχή! Η δόνηση που προκαλείτε από τη λειτουργία της φρέζας, μπορεί να χαλαρώσουν οι σφιγκτήρες. Πριν από τη χρησημοποίηση και στη συνέχεια κάνετε τακτικό έλεγχο για τα μέρη εκείνα που χρειάζονται σύσφιξη, να είστε σίγουροι για την ασφάλειά τους και το σφίξιμό τους.

• Μη χρησιμοποιείται αυτή τη συσκευή, εφόσον δεν έχουν ολοκληρωθεί τα στάδια της συναρμολόγησης. Βεβαιωθείτε, ότι διαβάσατε και κατανοήσατε όλα τα περιεχόμενα των οδηγιών ασφαλείας και των οδηγιών λειτουργίας σε αυτέ τις οδηγίες καθώς και τις οδηγίες για τους χρήστες της φρέζας.

• Πριν από οποιαδήποτε κοπή ελέξτε, εάν η βοηθητική φρέζα βρίσκεται στη σωστή θέση και καλά στερεωμένη στη φρέζα.

• Μη χρησιμοποιείτε το τραπέζι της φρέζας ως πάγκο εργασίας η επιφάνεια εργασίας. Μπορεί κατά αυτόν τον τρόπο να το χαλάσετε και να προκαλέσετε ατύχημα με τη χρησιμοποίηση της φρέζας. Για κάποια άλλη εργασία χρησιμοποιείστε πάγκο εργασίας…

• Αυτό το μηχάνημα έχει κατασκευαστεί για την κοπή επίπεδων αντικειμένων επεξεργασίας. Μην εργάζεστε με αντικείμενα επεξεργασίας, τα οποία δεν είναι επίπεδα και ευθεία, και μη το προσπαθείτε.

• Αυτό το προϊόν κατασκευάστηκε για την επεξεργασία ξύλινων αντικειμένων επεξεργασίας. Μη χρησιμοποιείτε το μηχάνημα για μεταλλικά αντικείμενα ή οποιαδήποτε άλλα εκτός από ξύλινα.

• Κατά την κοπή μεγάλων σε έκταση αντικειμένων επεξεργασίας, σας συνιστάτε η χρησιμοποίηση ια τη εισαγωγή και εξαγωγή. Με άλλον τρόπο μπορεί να προκληθεί η ανατροπή του τραπεζιού της φρέζας.

• Προσπαθήστε να κρατάτε μακριά τα χέρια σας από το βοηθητικό της φρέζας ή από το χώρο εργασίας σας.

• Για την εισαγωγή μικρών αντικειμένων επεξεργασίας μέσα από το χώρο κοπής, χρησιμοποιείστε λαβίδα.

• Μετά από κάθε χρησιμοποίηση της φρέζας, καθαρίστε την. Σας συνιστάτε η χρησιμοποίηση υγρής ή στεγνής ηλεκτρικής ή αναρροφητικής σκούπας.

• Να ελέγχετε πάντοτε αν η επιφάνεια εργασίας σας είναι καθαρή χωρίς σκόνη, ροκανίδια και άλλων ξένων αντικειμένων, τα οποία μπορούν επηρεάζουν την κοπή, την οποία θέλετε να τελέσετε. Σας συνιστούμε να χρησιμοποιείστε υγρή ή στεγνή ηλεκτρική ή αναρροφητική

• Η περίφραξη, την οποία δημιουργεί από μόνο του το τραπέζι της φρέζας, έχει συλλέκτη σκόνης, στο οποίο μπορείτε να συνδέσετε την στεγνή ή υγρή ηλεκτρική σκούπα.

• Πριν από κάθε χρήση ελέγξτε τη λειτουργία του προστατευτικού κιγκλιδώματος. Αφαιρέστε όλη τη σκόνη, τα ροκανίδια και κάθε άλλο ξένο αντικείμενο, που μπορεί να επηρεάσει τη λειτουργία του.

• Προειδοποίηση! Ποτέ μη τοποθετείτε τα δάχτυλά σας πάνω από το προστατευτικό κιγκλίδωμα, όταν η φρέζα είναι συνδεδεμένη με το ηλεκτρικό ρεύμα ή όταν αρχίσει και περιστρέφεται.

• Το αντικείμενο της επεξεργασίας σας κινήστε το πάντοτε προς την αντίθετη μεριά από αυτή που μετακινείτε το βοηθητικό της φρέζας.

• Τα βοηθητικά της φρέζας είναι πολύ αιχμηρά, δώστε μεγάλη προσοχή όταν τα μεταχειρίζεστε ή όταν τα χρησιμοποιείτε.

• Ελέγξτε εάν τα χρησιμοποιούμενα βοηθητικά της φρέζας είναι αιχμηρά ή σωστά ακονισμένα. Αυτό σας εξασφαλίζει την ασφαλή, γρήγορη και αποτελεσματική χρησιμοποίηση της φρέζας.

• Μερικές φρέζες, όταν βρίσκονται σε θέση ανάποδη (π.χ. στο τραπέζι της φρέζας), θα πέσουν από τη βάση της φρέζας, όταν ο σφιγκτήρας της βάσης χαλαρώσει κατά τη ρύθμιση του ύψους ή βάθους της κοπής. Είναι πολύ σημαντικό κατά τις ρυθμίσεις αυτές, ή οποτεδήποτε ο σφιγκτήρας της βάσης χαλαρώσει, να στηρίξετε τη φρέζα από κάτω.

• Κατά την ενεργοποίηση ή απενεργοποίηση της φρέζας πάντοτε να κοιτάτε κάτω από το τραπέζι της φρέζας, το διακόπτη. Μην αγγίζετε παράλληλα τίποτα άλλο,εκτός από το διακόπτη. Όταν η φρέζα βρίσκεται σε λειτουργία, ποτέ μην ακουμπάτε το κάτω μέρος του τραπεζιού, εκτός από την απενεργοποίηση της.

• Προειδοποίηση! Πριν από οποιαδήποτε κοπή ελέγξτε, εάν η φρέζα είναι απενεργοποιημένη, το βοηθητικό της φρέζας δεν περιστρέφεται και το καλώδιο δεν είναι στη πρίζα. Μετά σιγουρευτείτε αν το πάνω κάλυμμα βρίσκετε σε απόσταση ασφαλείας από το βοηθητικό της φρέζας και από το αντικείμενο της επεξεργασίας σας. Σας συνιστούμε να μετακινήσετε δοκιμαστικά τη φρέζα όταν είναι114

απενεργοποιημένη και με το βοηθητικό σε

• Προειδοποίηση! Ποτέ μην αφήνετε το τραπέζι της φρέζας χωρίς επίβλεψη, όταν η φρέζα είναι ενεργοποιημένη. Πριν απομακρυνθείτε από τη φρέζα για οποιοδήποτε λόγω, απενεργοποιείστε την. Ηλεκτρική ασφάλεια Πάντοτεελέγξτε,ανητάσητου ηλεκτρικούρεύματοςείναιηίδιαμε αυτήνπουαναγράφεταιστηντυπωμένη

Αλλαγή του φις ή του καλωδίου Αμέσως πετάξτε τα παλιά καλώδια ή φις, τα οποία αντικαταστάθηκαν από καινούρια. Είναι επικίνδυνο να τοποθετείτε το φις ελεύθερου καλωδίου στη πρίζα. Η χρησιμοποίηση προέκτασης Χρησιμοποιείστε μόνο γνήσια προέκταση, κατάλληλη για το μηχάνημα. Η ελάχιστη διατομή του οδηγού είναι 1,5 mm2. Κατά τη χρησιμοποίηση του καλωδιακού πηνίου ξετυλίξτε εντελώς το πηνίο.

Συναρμολόγηση του τραπεζιου της φρέζας Εικ. 1 - 13 Πριναπότησυναρμολόγησητου τραπεζιούελέγξτε,Ανέχετεστη διάθεσήσαςόλατααπαραίτητα εξαρτήματα.Σεπερίπτωσηπουκάτι λείπει,επικοινωνήστεμετασέρβις,των οποίωνοιδιευθύνσειςαναγράφονται στοχαρτίτηςεγγύησης. Κατά τη συναρμολόγηση του τραπεζιού της φρέζας ακολουθείστε τα εξής στάδια:

• Τοποθετήστε το επάνω μέρος του τραπεζιού (1, εικόνα 1) από την ανάποδη πλευρά σε επίπεδη επιφάνεια.(εικόνα 2).

• Συναρμολογήστε τα πόδια του τραπεζιού (2, εικόνα 1) με τη βοήθεια τεσσάρων βιδών με εξάγωνη κεφαλή (M6X12) και παξιμάδι (M6), αλλά προς το παρόν τίποτα μη σφίγγετε (εικόνα 3).

• Επαναλαμβάνετε το ίδιο και για τα υπόλοιπα τρία πόδια και κάνετε έλεγχο, εάν τα πόδια βρίσκονται σε μια ευθεία. Στη συνέχεια σφίγγετε όλες τις βίδες.

• Μετά το σφίξιμο των τεσσάρων ποδιών, αναποδογυρίστε το τραπέζι και ελέγξτε, εάν είναι σταθερό. Αν δεν είναι σταθερό, θα πρέπει πριν οποιαδήποτε εργασία να διορθώσετε τα χαλαρωμένα πόδια με την απαραίτητη ρύθμιση.

• Τοποθετήστε δύο τετράγωνης κεφαλής βίδες (M5X50) από την πάνω πλευρά του τραπεζιού στο άνοιγμα που έχει επισημανθεί με το γράμμα “B” (εικόνα 4).

• Μέσω βιδών με εξαγωνικό κεφάλι, ροδέλες και κουμπιά στερεώστε την περίφραξη (9, σελ. 1). Βάλτε τις βίδες από το κάτω μέρος του τραπεζιού δια μέσου τις τρύπες σημαδεμένες „A“ (εικ. 5). Θέστε την περίφραξη στις βίδες και ασφαλίστε τη θέση της με τις ροδέλες και τα κουμπιά. ΣΗΜΕΙΩΣΗ: Για την ορθή ευθυγράμμιση της περίφραξης χρησιμοποιήστε το γωνιόμετρο.

• Θέστε την πλάκα σφιξίματος (7, εικ. 1), με ακόλουθο τρόπο:

• Χαλαρώστετηνσφυρηλασίαστονοδηγό τηςπλάκαςσφιξίματος(6,εικ.1).

• Θέστεδυοβίδεςεπιστροφής(M6X25) στηντρύπααπάνωστονοδηγόdoτης πλάκαςσφιξίματος(6,εικ.6).

• Θέστετονοδηγόdoτηςπλάκαςσφιξίματος τηςπερίφραξηςστηνκορυφήτης περίφραξηςκαισιάξτετιςδυοτρύπεςμε τιςδυοτρύπεςστηνπερίφραξη,μετά βάλτεδυοβίδες(M6X25)στιςτρύπεςκαι ασφαλίστετηθέσημεπαξιμάδια(εικ.7).

• Ωθήστετιςδυομπροστινέςπεριφράξεις, γιαναέχετεπερισσότεροχώρογιατην πλάκασφιξίματοςτηςπερίφραξης,μετά βάλτετηνπλάκασφιξίματοςτης περίφραξηςσεδυοβίδεςκαιτηασφαλίστε τηθέσημεροδέλεςκαικουμπιά ασφάλισης(εικ.8καιεικ.9).

• Βάλτε την περιστροφική πλάκα του τραπεζιού (3, εικ. 1), έτσι:

• Χαλαρώστεότιυπάρχειστηνπλάκα σφιξίματοςτουτραπεζιού.

• Χαλαρώστετιςδυοβίδεςστονοδηγότης πλάκαςσφιξίματοςτουτραπεζιού(8,εικ. 1)καισιάξτετιςδυοτρύπεςστονοδηγό τηςπλάκαςσφιξίματοςτουτραπεζιούμε τιςδυοτρύπεςστομπροστινόπλευρικό χώρισμα,μετάβάλτεστιςτρύπεςδυο βίδεςκαιασφαλίστετηθέσημεπαξιμάδι115

• Τοποθετήστεδυοτετράγωνηςκεφαλής βίδες(M6X25)στιςτρύπεςτουοδηγούτης συμπιεστικήςπλάκαςτουτραπεζιούκαι βάλτεσ΄αυτέςτηνσυμπιεστικήπλάκατου τραπεζιού.Ασφαλίστετηθέσημεροδέλες καιασφαλιστικάκουμπιά(εικ..11καιεικ.. 12)

• Βάλτε το κιβώτιο σύνδεσης (5, εικ. 1), ως

• Ισιάξτετιςδυοτρύπεςστοκιβώτιο σύνδεσηςμετιςτρύπεςστημπροστινή πλευράτουτραπεζιού.

• Τοποθετήστεστιςδυοτρύπεςδυο σταυρωτέςβίδεςαπ΄τομπροστινόμέρος τουτραπεζιούκαιασφαλίστετιςμεδυο παξιμάδια(εικ..13). Συναρμολόγηση της φρέζας Εικ.14 - 16 Προσθέστε τη φρέζα στο τραπέζι με τον ακόλουθο

• Χαλαρώστε τα κουμπιά, τα οποία κρατούν την περίφραξη και ωθήστε την όσο και πιο μπροστά. Θα περιορίσει τις βίδες επιστροφής της φρέζας (M5X50) να πέσουν από το τραπέζι, όταν το τραπέζι θα αναποδογυριστεί.

• Αναποδογυρίστε το τραπέζι προσεχτικά και τοποθετήστε το σε κατάλληλους μεγάλους τάκους η παρόμοια υποστυλώματα (εικ. 14)

• Βάλτε τη φρέζα από το κάτω μέρος του τραπεζιού όσο πιο ακριβώς στη μέση. Στις τρύπες σημαδεμένες “C” βάλτε απ΄ το πάνω μέρος του τραπεζιού δυο βίδες (εικ. 4), τώρα από κάτω (εικ.. 15).

• Ασφαλίστε τη φρέζα ελαφρά με 4 βίδες (εικ. 16). Ίσως να χρειαστεί η περιστροφή τις φρέζας για να εγκατασταθούν όλες οι βίδες κανονικά. Εάν η φρέζα εξοπλισμένη με ρύθμιση της ταχύτητας, δοκιμάστε να τοποθετήστε τη ρύθμιση της ταχύτητας εκεί, όπου θα είναι προσιτή μπροστά από το τραπέζι. Μετά την εγκατάσταση της φρέζας στην απαιτούμενη θέση σφίξτε επαρκώς τις 4 βίδες, να περιοριστεί η κίνηση της φρέζας κατά τη λειτουργία.

• Βάλτε το φις της φρέζας στην πρίζα στο κιβώτιο του διακόπτη. Ηπαρόνεπιτραπέζιαφρέζαείναιμόνο γιαφρέζεςδιαμέτρουτηςβασικής πλάκας162mm.

• Η επιτραπέζια φρέζα σας είναι τώρα εντελώς συναρμολογημένη και έτοιμη για χρησιμοποίηση.

Κατάτηρύθμισηκτλ.πάντα εξασφαλίστε,ηφρέζαναείναι αποσυνδεμένηαπότηνηλεκτρική τροφοδότησηκαιτοφιςβγαλμένοαπό

ΠΑΡΑΤΗΡΗΣΗ.: Κατά τη ρύθμιση του ύψους, ταχύτητας κτλ. τηρείτε πάντα τις οδηγίες στο εγχειρίδιο της φρέζας. Εγκατάσταση των προσθημάτων εργασίας Για την εγκατάσταση των προσθημάτων εργασίας, όταν η φρέζα είναι στο τραπέζι, η φρέζα πρέπει να κινητοποιηθεί. Διαλέξτε το απαιτούμενο πρόσθημα και τοποθετήστε το. Θέστε το ένθετο του τραπεζιού του κοντινότερου μέγιστου του πρόσθετου έτσι, ώστε το πρόσθετο να μην ακουμπάει το πρόσθημα. Ρύθμιση του ύψους Σηκώστε τη φρέζα έτσι, ώστε το πρόσθετο να προεξέχει πάνω απ΄ το τραπέζι. Στο απαιτούμενο ύψος. σε ένα απόκομμα ξύλου εκτελέστε δοκιμαστικό κόψιμο για την ακριβή ρύθμιση. Ρύθμιση της περίφραξης Χαλαρώστε τα δυο κουμπιά, τα οποία κρατούν την περίφραξη και ρυθμίστε την όπως χρειάζεται. Για την παράλληλη ρύθμιση της περίφραξης χρησιμοποιείστε σημάδια απόστασης. Στο απαιτούμενο ύψος. σε ένα απόκομμα ξύλου εκτελέστε δοκιμαστικό κόψιμο για την ακριβή ρύθμιση. Συμπιεστική πλάκα Ρυθμίστε την συμπιεστική πλάκα της περίφραξης έτσι, ώστε κατά την τόρευση να κρατάει το κομμάτι ξύλου στο τραπέζι επίπεδα και έναντι της περίφραξης. Προς αυτό τοποθετήστε ένα κομμάτι ξύλου έναντι της περίφραξης και υπό την κατάλληλη πλάκα, η οποία θα ρυθμιστεί.. Χαλαρώστε τα δυο ασφαλιστικά κουμπιά και αφήστε την πλάκα να ακουμπήσει στο ξύλο. Μετά πατήστε ακόμη την πλάκα κάτω, να δημιουργεί πίεση στο ξύλο έναντι του τραπεζιού. Ρυθμίστε την πλάκα του τραπεζιού με ίδιο τρόπο, ώστε να κρατάει το ξύλο σταθερά έναντι της περίφραξης.116

Πρόσθετη περίφραξη Ρυθμίστε την πρόσθετη περίφραξη για την στήριξη του ξύλου κατά την κοπή ολόκληρου του πάχους. Ρυθμίστε το βάθος της κοψιάς κτλ., όπως περιγράφεται άνω ωθήστε το κομμάτι ξύλου στη μηχανή, μέχρι πότε η μπροστινή άκρη περάσει πάνω απ΄ την πρόσθετη περίφραξη περίπου για 25 χιλιοστά. Διακόψτε τη μηχανή και αποσυνδέστε την από την τροφοδότηση. Κρατήστε το ξύλο σταθερά έναντι της περίφραξης, χαλαρώστε το κουμπί σύσφιξης της πρόσθετης περίφραξης, ωθήστε την πρόσθετη περίφραξη προς το ξύλο, μέχρι να το ακουμπήσει και σφίξτε το κουμπί σύσφιξης. Μέχρι πότε συνδέσετε τη μηχανή και θα συνεχίσετε την τόρευση, βγάλτε το κομμάτι που επεξεργάζεται έξω από τη φρέζα. Όπωςσεόλαταηλεκτρικάόργανα, προπαντόςσ΄αυτάμεφρέζεςκαιμαχαίρια, κατάτηνεργασίαμεμικράκομμάτιαμη πλησιάζετεταδάχτυλακαιταχέριαπροςτα μαχαίριακαιχρησιμοποιείστεγιατο σπρώξιμοράβδους. Τράβηγμα της σκόνης Εικ. 17 Η επιτραπέζια φρέζα είναι εξασφαλισμένη με εξοπλισμό τραβήγματος της σκόνης. Όπου μπορεί στον έξοδο του πίσω μέρους του τραπεζιού να συνδεθεί υπό πιεστικό τράβηγμα της σκόνης, χρησιμοποιήστε τον προμηθευμένο προσαρμοστή. Το λάστιχο σύνδεσης πρέπει να έχει εσωτερικό διάμετρο 34 mm, να συμφωνάει με τον προμηθευμένο προσαρμοστή. Μη ξεχνάτε όμως, ότι αυτό δεν απαλλάσσει τον χρήστη να χρησιμοποιεί μάσκα του προσώπου για τον περιορισμό αναπνοής της σκόνης.

Κατάτηνπραγματοποίησητης συντήρησηςκτλ.εξασφαλίστεπάνταη φρέζαναείναιαποσυνδεμένηαπότην τροφοδότησητραβώνταςτοφιςαπό

Η μηχανή είναι κατασκευασμένη για λειτουργία μακρόχρονα με ελάχιστη συντήρηση. Διαρκείς ικανοποιητική λειτουργία εξαρτιέται από την σωστή φροντίδα για τη μηχανή και τον ταχτικό του

Διατηρείτε τους σχισμούς αερισμού της μηχανής καθαρούς, να περιοριστεί η υπερθέρμανση του κινητήρα. Καθαρίζετε ταχτικά τα καλύμματα της μηχανής με μαλακό πανί, προπαντός μετά κάθε χρήση. Διατηρείτε τους σχισμούς αερισμού δίχως σκόνη και ακαθαρσίες. Αν η ακαθαρσία δεν απαλλάσσεται, χρησιμοποιήστε μαλακό πανί μουσκεμένο σε νερό με σαπούνι. Ποτέ μη χρησιμοποιείτε διαλυτικά, όπως βενζίνη, αλκοόλ, αμμώνιο νερό κτλ., επειδή θα μπορούσαν να βλάψουν τα πλαστικά εξαρτήματα.

Η μηχανή αυτή δεν χρειάζεται επιπρόσθετο

Αν παρουσιαστεί ελάττωμα, π.χ. από την φθορά εξαρτήματος, συνδεθείτε με το σέρβις, τη διεύθυνση του οποίου θα τη βρείτε στην κάρτα εγγύησης. Στο πίσω τμήμα της παρόν οδηγίας θα βρείτε λεπτομερειακή όψη των εξαρτημάτων, τα οποία μπορείτε να παραγγείλετε. Το περιβάλλον Να περιοριστεί το βλάψιμο κατά τη μεταφορά, προμηθεύεται το μηχάνημα καλυμμένο σε ασφαλής κάλυμμα. Το κάλυμμα συνθέτεται από παρακάτω χρησιμοποιήσιμο υλικό. Εκμεταλλευτείτε τη δυνατότητα ανακύκλωσης του καλύμματος.

Τους όρους εγγύησης θα τους βρείτε στην προμηθευμένη κάρτα εγγύησης.117
