PRA1011 - Daudzfunkcionālie rīki Ferm - Bezmaksas lietošanas instrukcija

Produkta veids	Griešanas un frēzēšanas galds daudzfunkciju instrumentiem
Zīmols	Ferm
Modelis	PRA1011
Galda izmēri	455 x 330 mm
Maks. instrumenta pamatnes plāksnes diametrs	162 mm
Svars	6 kg
Elektroapgāde	Caur iebūvēto pārslēgšanas bloku (kontaktligzda instrumentam)
Regulējams sānu vadotne	Jā, ar gradāciju paralēlismam
Sānu atbalsta plāksne un galda plātne	Jā, regulējami augstumā
Nomaināms galda ieliktnis	Jā, vairāki izmēri pieejami
Putekļu nosūkšanas sistēma	Jā, aizmugurējā izvade ar adapteri (caurules iekšējais diam. 34 mm)
Kāju skaits	4 regulējama augstuma kājas
Materiāls	Galds no kompozītmateriāla, kājas no metāla
Apkope un tīrīšana	Tīrīt ar mīkstu drāniņu un ziepjūdeni; eļļošana nav nepieciešama
Drošības norādījumi	Ieteicams valkāt dzirdes aizsardzību, acu aizsardzību un pretputekļu masku; pirms lietošanas pārbaudīt stiprinājumus
Garantija	Pilnīga garantija saskaņā ar pievienoto garantijas karti
Iepakojuma saturs	Galds, kājas, vadotnes, plātnes, pārslēgšanas bloks, skrūves, rokasgrāmata, garantijas sertifikāts

Bieži uzdotie jautājumi - PRA1011 Ferm

Kādus instrumentus es varu izmantot uz Ferm PRA1011 galda?

Galds ir paredzēts daudzfunkciju instrumentiem (frēze, finierzāģis u.c.), kuru pamatnes plāksnes diametrs nepārsniedz 162 mm. Pārliecinieties, ka instruments ir saderīgs ar pievienotajiem stiprinājumiem.

Kā salikt Ferm PRA1011 griešanas galdu?

Sekojiet rokasgrāmatas soļiem: novietojiet galdu otrādi, piestipriniet četras kājas ar skrūvēm, pēc tam apgrieziet galdu. Pēc tam uzstādiet sānu vadotni, atbalsta plātnes un pārslēgšanas bloku. Visbeidzot, piestipriniet instrumentu galda apakšējā pusē, izmantojot paredzētos caurumus.

Kā noregulēt griešanas augstumu?

Atskrūvējiet instrumenta stiprinājumus zem galda, paceliet vai nolaidiet instrumentu līdz vajadzīgajam augstumam, pēc tam pievelciet. Veiciet testa griezumus uz koka atgriezumiem, lai pielāgotu.

Kā izmantot sānu vadotni?

Atskrūvējiet abas sānu vadotnes stiprinājuma pogas, novietojiet to vēlamajā attālumā, izmantojot gradāciju, pēc tam pievelciet. Pārliecinieties, ka tā ir paralēla asmenim vai frēzei.

Vai es varu griezt metālu ar šo galdu?

Nē, šis galds ir paredzēts tikai koka detaļu griešanai. Neizmantojiet metāla vai citu cietu materiālu griešanai.

Kā pievienot putekļu sūcēju putekļu nosūkšanai?

Izmantojiet pievienoto adapteri, pievienojiet putekļu sūcēja cauruli ar iekšējo diametru 34 mm adapterim, pēc tam ievietojiet to galda aizmugurējā atverē. Vienmēr papildus valkājiet pretputekļu masku.

Kādi drošības pasākumi jāievēro?

Valkājiet drošības brilles, dzirdes aizsardzību un pretputekļu masku. Nekad nelieciet rokas zem galda, kamēr instruments ir pievienots. Pirms lietošanas pārbaudiet, vai visi stiprinājumi ir pievilkti.

Kā apkopt Ferm PRA1011 galdu?

Regulāri tīriet galdu ar mīkstu drāniņu un ziepjūdeni. Turiet ventilācijas spraugas tīras no putekļiem. Eļļošana nav nepieciešama.

Ko darīt, ja trūkst detaļas vai ir darbības traucējumi?

Sazinieties ar Ferm pēcpārdošanas servisu, kura adrese ir norādīta garantijas sertifikātā. Saglabājiet pirkuma apliecinājumu, lai aktivizētu garantiju.

Kādi galda ieliktņi ir komplektā?

Rokasgrāmatā ir minēts galda ieliktnis (komplekts). Ir vairāki izmēri; izvēlieties to, kas vislabāk atbilst jūsu instrumenta diametram. Ieliktnis nedrīkst pieskarties rotējošam instrumentam.

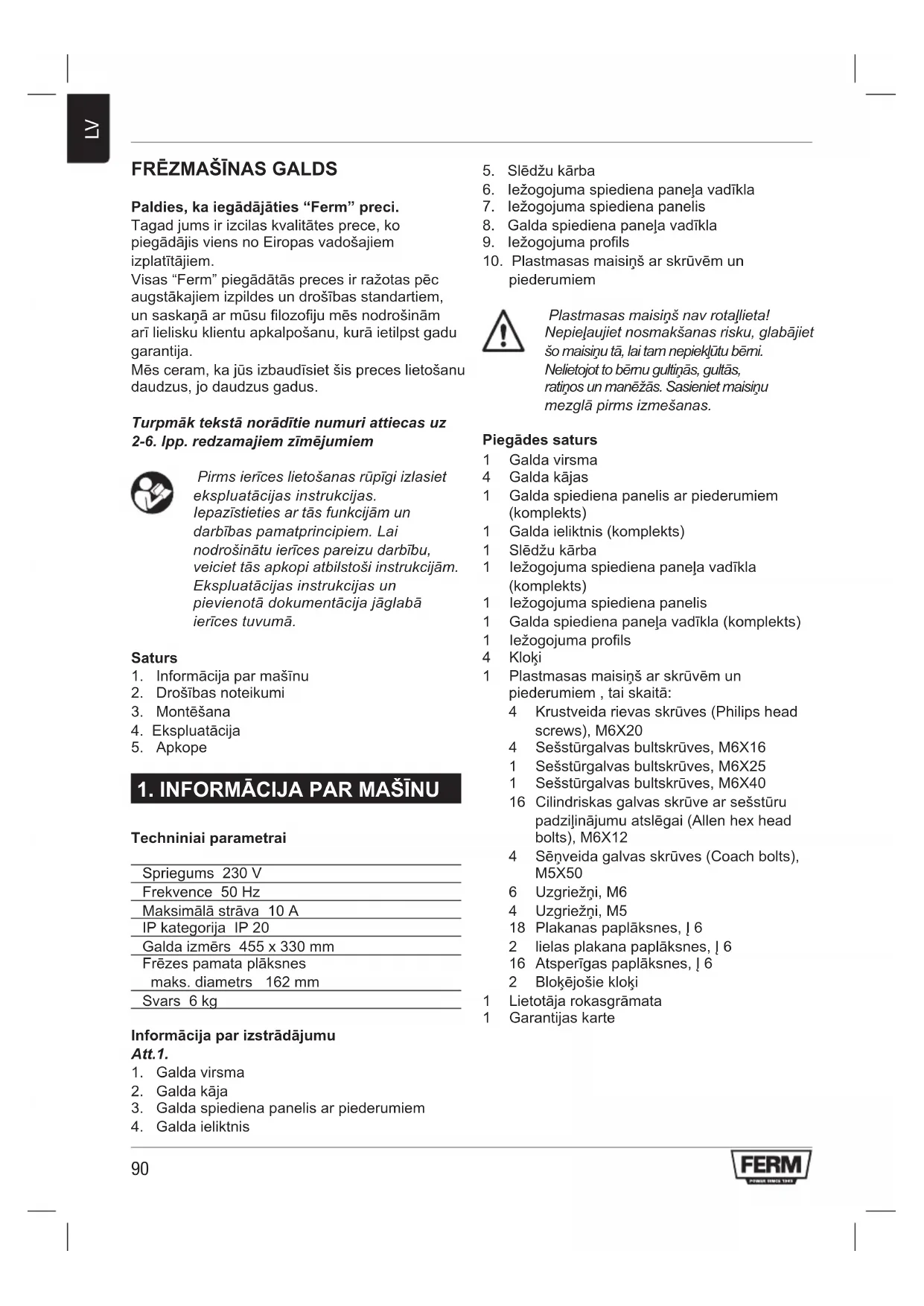

LIETOŠANAS INSTRUKCIJA PRA1011 Ferm

Tagad jums ir izcilas kvalitates prece, ko piegadajis viens no Eiropas vadošajiem izplatitajem.

Visas "Ferm"iegadatas preces ir raizotas pec augstakajiem izpildes un drošibas standartiem, un saskañar mùsu filozofiju mēs nodrošinam ari lielisku klientu apkalposanu, kurā ietilpst gadu garantija.

Mēs ceram, ka jus izbaudīsiet sis preces lietošanu daudzus, jo daudzus gadus.

Turpmak teksta noraditie numuri attiecas uz 2-6. lpp. redzamajiem zimejumiem

Pirms ierices lietoanas rupigi izlasiet ekspluatacijas instrukcijas. lepazistieties ar tās funkcijam un daribas pamatprincipiem. Lai nodrosinatu icerces pareizu daribub, veiciet tās apkopi atbilstoşi instrukcijam. Eksplaatacijas instrukcijas un pievienta Dokumentacija jaglaba icerces tuvumā.

Satus

1. Informacija par masinu
2. Drośības noteikumi
3. Montesana
4. Ekspluatacija
5. Apkope

1. INFORMÁCIJA PAR MASÍNU

Techninai parametrai

Spiegums 230 V

Frekvence 50 Hz

Maksimala strava 10 A

IP kategorija IP 20

Galda izmér s 455 x 330 mm

Frezes pamata plaksnes

maks.diametrs 162 mm

Svars 6 kg

• Vienmér lietojiet acu aizsardzibu.
• Troksnu lmenis mainas plaša diapazona atkaribā no izvietojuma. Lai izvairitos no iespejamās dzirdes bojasanas, lietojiet ausu aizbăznus vai uzmavas, kad ilgstoši stradajiet ar frezmašūn.
• Veicot putekjainas operacijas, lietojiet putekju masku un aizsargbrilles.
• Sekojiet instrukcjjam frezmasinas lietotaja rokasgramata.
• Bridinajums! Vibracijas, kas rodas frezei stradajot, var izraisit slegmehanismu atslabinasanu. Pirms lietoanas un periodiski lietoanas gaita pbaraudiet visus slegmehanismus, lai parliecinatos, ka tie visi ir ciesi un drosi.
• Nelietojiet šo izstradājumu, kamer visi montësanas un instalešanas soli nav pabeigti. Pärliecinieties, ka esat izlasījis un sapratis visas drošibas un ekspluatacijas instrukcijas no šis rokasgrāmatas un no frezmašinas lietotāja rokasgrāmatas.
• Pärliecinieties, ka frezes grieznis ir pareizi ievietots un iestiprinats frezmašina pirms

• Nelietojiet frezmasinas galdu kā darba galdu vai darba virsmu. Darot tā, jus varat sabojāt frezmasinu, padarot tās izmantošanu nedrošu. Šim nolukam jāizmanto darba galds.
• Sis produits ir paredzets plakanu izstradajumu griesanai. Negrieziet un nepulieties griezt izstradajumus, kas nav plakani.
• Sis produits ir paredzets tikai koka izstradajumu griesanai. Nelietojiet to, lai grieztu metalu un citrus materialus, kas nav koks.
• Apstrādājot garus izstrādājumus, papildus atbalstu izmantošana padevei un izvadei ir loti ieteicama. Preteja gadijumā gari izstrādājumi var apgāzt frezmašūn.
• Nepieskarieties ar rokām frezes griežniem undarba zonai.
• Izgatavojiet un lietojiet bida mo stieni, laiparvietotu sikus izstradajumus pa darba zonu.
• Notiriet frezmasinu pec lietošanas. Ir ieteicams izmantot mitru/sausu putekhusceju vai vakuuma iekatu.
  Vienmér parliecinieties, ka frēzmasīnas galdarida barva virsma ir tīra un brīva no putekliem, skaidām un sveskermeniem, kas varētu traucē paredzētam griezumam. Ir ieteicams izmantot mitru/sausu puteklusūceju vai vakuuma iekārtu.
• iezogojums, kas tiek piegadats kopar frezmasinu, ir aprikotas ar puteklu kolektoru, pie kura var pieslegt mitru/sausuputeklusucju.
• Pärbaudiet iežogojuma fungcionešanu pirms katras lietosanas. Novaciet visus puteklus, skaidas un citrus sveskermenus, kas varetu ietekmet tafunkcionešanu.
• Bridinajums! Nekad nelieciet pirkstus zem augsejia iezogojuma, kad frezmasina ir iedaksota elektriska Rozet, vai kad frezes grieznis griezas.
  Vienmér padodiet izstradajumu preteji grieznai vai frezes rotacijas virzienam.
• Frezes griezni ir loti asi, esiet loti uzmanigi, rkojoties ar tiem un lietojot tos.
• Pärliecinieties, ka izmantojamie frezes griežni ir asi vai tika pareizi uzasināti. Tas nodrošinās ātru, efektīvu un drošu frezešanu.
  Dazas frezes, iestaditas apgriezta stavokli (piemeram, uz frezmasinas galda), izkritis no frezmasinas pamata, kad pamata aizspiednis tiks atslabinats griezuma augstuma vaidziluma regulesanai. Tapec ir loti svarigi atbalstit frezi no apaksas, kad tiek veikta sada regulesana vai pie jebkadas pamata

aizspiedna atslabinanasanas.

• Vienmér skatieties uz frezmasinas slédžu kārbu zem frezmasinas galsa, kad veiciet frezmasinas ieslēgšanu un izslegšanu. Darot to, nepieskarieties nekam citam, izjemot slédžu kārbu. Nekad nekādai vajadzibai nestiepieties zem frezmasinas galda, kad frezmasina strādā, izjemot masinas izslegšanu.
• Bridinajums! Pirms jebkada griezuma veiksanas parliecinieties, ka frezmasina ir izslegtta, frezes grieznis nerot, un barosanas kabelis ir izdaksots no elektriskas Rozetes. Tad parliecinieties, ka augsejais iezogojums atklaj griezni un izstradajumu. ir loti ieteicams veikt pbaraudes gajenu ar izslegtu frezmasinu un nerotejošu frezes griezni.
• Bridinajums! Nekad neatstajiet frezmasinu bez uzraudzibas, kad freze strada. Izsledziet frezmasinu, ja jebkada iemesla del atstajiet frezmasinu.

Elektriská drošíba

Vienmér pâbaudiet, vai
elektroenergijas padeve atbilst
spriegumam uz parametru plaksnites.

Kabelu vai kontaktdaksu nomaina

Nekavejoties izmetiet vecus kabelus un kontaktdakšas pec to nomaiñas pret jauniem. Ir bistami iedaksot nogrietzā kabela kontaktdakšu sienas elektriska Rozetē.

Pagarinataju lietosana

Lietojet tikai atzitus pagarinatajus, kas atbilst masinas jaudas padevei. Vada minimalais izmers ir 1.5mm^2 .Lietojot kabela spoli,vienmer pilnigi attiniet kabeli lidz galam.

3. MONTESANA

Frezmasinas galdamontesana

Att.1-13

Pirms galda montesanas, parliecinieties par visu dalu esamibu. Ja kada da la trukst, sazinieties ar servisu, kura adrese ir noradita uz garantijas kartes.

Lai samontetu frezma'sinas galdu, rikojieties sekojosi:
- Nolieciet galda virsmu (1, Att.1) apgrieztā

stavokli uz plakanu vietu (Att.2).

• Pielieciet galda kaju (2, Att.1), izmantojot Četras sešstūrgalvas skruves (M6X12) un uzgriežnus (M6), bet vēl nepievelciet tās lidz galam (Att.3).
• Atkartojiet so operaciju ar parejām trim kajām, parliecinieties, ka visas Četras kajas atbalstās uz vienu plakni, tad pievelciet visas skruves.
• Kad visas Četras kājas ir nostiprinātas, apgrieziet galdu, pārliecinieties, ka tas nešūpojas. Ja ir novērojama šūposanās, tā jānoverš, atslābinot skruves atbilstošai kājai un ieregulējot to.
  levietojietdivas seneida galvas skruves (M5X50) caurumos, apzimetos "B", no galda augspuses (Att.4).
• Piestipriniet iežogojumu (9, Att.1), izmantojot pievienotās sesstūrgalvas bultskrüves, paplaksnes un klokus. levietojiet bultskrüves no galla apakšas caur caurumiem, kas apzimēti "A" (Att.5). Uzlieciet iežogojumu uz bultskrūvēm un nostipriniet pareizā stavokli ar paplaksnēm un klokiem.

Piezime: Izmantojiet graduēsanas skalu, lai precizi izvietotu iežogojumu.

• Pierikojiet iezogojuma spiediena paneli (7, Att.1), rkojoties sekojoši:

• Atslābiniet visus stiprinājumus uz iežogojuma spiediena paneja vadiklas (6, Att.1).
  Levietrojiet divas sereva galvas skruves (M6X25) caurumos iezogojuma spiedena paneja vadiklas augspuse (Att.6).
  Uzlieciet iezogojuma spiediena panela vadiklu uz iezogojuma augspuses, savienojiet divus caurumus ar diviem caurumiem iezogojma, tad ivietojiet divas bultskrues (M6X25) caurumos, un nostipriniet tos pareizaa stavoklar uzgriezniem (Att.7).

• Nobidiet prieksejo iezogojumu, lai atbrivotu pietiekošu vietu iezogojuma spiediena panelim, uzlieciet iezogojuma spiediena paneli uz divam bultskruvem, un nostipriniet to pareizā stavokī ar paplaksni un blokesanas kloki (Att.8 un Att.9).

• Pierikojiet galda spiediena paneli (3, Att.1), rikojoties sekojosi:

• Atslābīniet visus stiprinājumus uz spiediena panela.

• Atslabinietdivas skruves uz galdaspiediena panela vadules (8, Att.1),

savienojiet divus caurumus uz galdaspiedena panela vadiklas ar diviemcaurumiem galda prieksejas malas siena, tad ivietojiet divas bultskrvescaurumos, un nostipriniet tos pareizastavokli ar uzgriezni (Att.10).

Levietrojietdivas seneida galvas skruves (M6X25) caurumos galda spiedena paneli, uzlieciet galdaspiedena paneli uz divam bultskruvem, un nostipriniet to pareizastavoklarpaplaksni un blokesanas kloki (Att.11 un Att.12)

• Pierikojiet sledzu karbu (5, Att.1), rikojoties sekoji:
• Savienojiet divus carumus uz sledzu kārbas ar diviem caurumiem gald priekšejās malas siena.
• Piestipriniet to pareizā stavokli ar divam krustveida rievas skruvēm, kas ievietotas no galla augspuses un pieskrūvētas ar uzgriežniem (Att.13).

Frezmasinas montesana

Att.14-16

Piestiprieniet frēzmašinu pie galda, ríkojoties sekojiši:

• Atslabiniet iezogojuma blokeesanas klokus un nobidiet iezogojumu uz prieksu pec iespejas taliak, tas neaus frezmasinas senveida galvas bultskruvem (M5X50) izkrist cauri galdam, kad tas tikspagriezts apkart.
  Uzmanigi apgaziet galdu un atbalstiet to, noliekot uz atbilstoša izmera koka kluciem vai citiem piemerotiem prieksmetriem. (Att.14)
• Novietojiet frezmašinu galda apakspuses centra. levietojiet divas seneida galvas bultskrüves caurumos, kas apzimeti "C" (Att.4) no galda augspuses, kas tagad ir apaksā (Att.15).
• Brivi piestipriniet frezmašinu pareizā stavokli ar 4 bultskrūvēm (Att.16). Var izrādīties nepiečiesams pagriezt frezmašinu, lai izviotu pareizi visas Četras bultskrūves. Ja frezmašina ir aprikota ar ātruma regulētāju, centieties izviot Ātruma regulētāju tā, lai tas būtu ďrti sasniedzams no galda priekspuses. Kad frezmašina ir iestādīta vēlamā stavokli, nostipriniet 4 bultskrūves pietiekosi stipri, lai frezmašina nekustētos darba laika.
• ledaksojiet frezmasinas kontaktdaksu sledzukarbaskontaktligzdā.

Sis frezmasinas galds ir paredzets tikai frezmasinam ar pamata plaksnes diametru lidz 162mm.

• Tagad jusu frezmasinas galds ir pilnigi samontets un gatavs darbam.

4. EKSPLUATACIJA

Veicot regulesanu, vienmer
parliecinieties, ka frzmasina ir atslegta
no elektroenergijas padeves, izsledzot
to iznemot kontaktdaksu no Rozetes.

Piezime: Vienmér aplukojet specifikso frezmasinas ekspluatacijas instrukciju rokasgramatu, kad veicat augstuma un ātruma regulësanu.

Grieznu instalësana

Lai instaletu grieznus, kad frezmašina atrodas galdā, naksies frezmašinu pilnīgi nolaist. Izveliieties velamo griezni un instalējiet to. Piemeklejiet galdia ieliki, kas vislabak atbilst grižna izmeram, parliecinieties, ka grieznis不断发展ar ar ieliktni.

Augstuma regulešana

Celiert frezmašinu, kamér grieznis neizvirzisies no galda lidz vēlamam attalumam. Veiciet pärbaudes griezumus uz koka atlikumu gabaliem, lui precizi iestādītu griezni.

lezogojuma regulešana

Atslabiniet divus iezogojuma stiprinasanas klokus, novietojiet iezogojumu velama stavokli. Izmatojiet gradesanas atzimes, lai iestaditu iezogojumu paralleli. Veiciet parbaudes griezumus uz koka atlikumu gabaliem, lai precizi iestaditu iezogojumu.

Spiedena panelis

lestadiet iežogojuma spiediena paneli tā, lai tas turetu koka gabalu piespiestu plakani pie galda un pret iežogojumu apstrades laikā. Lai to panaktu, novietojiet koka gabalu, atdurot pret iežogojumu un pabazot zem atbilstoša regulējama panela, atslabiniet divus regulešanas klokus un nolaidiet paneli, kamēr tas nesaskarsies ar koku. Vel mazliet nospiediet paneli lejup, lai nodrošinātu pietiekošu spiedienu, kas notures koku plakani uz galda. Lidzīgā veidā pieregulējiet galda kīla plaksnī, lai nodrošinātu koka ciesu atdurşanos pret iežogojumu.

Savienosanas iezogojums

lestadiet savienosanas iezogjumu, lai atbalstitu koku, kad notiek griesana visa biezuma. leregulejet griesanas dzilumu, ka ieprieks aprakstits.Padodiet masina koka gabalu tiktal, kamer prieksejais gals nepaies garam savienosanas iezogojumam apmerrama 25mm Izsledziet frezma sinu un atsledziet elektroenerijas padevi. Ciesi atduriet koku pret iezogojumu, atslabiniet savienosanas iezogjumastiprinasanas klokizi bidiet savienosanas iezogojumu uz koka pusi lidz saskarei, pievelciet nestiprinasanas klokipavelciet izstradajumu atpaka prom no grieznapirms masinas ieslegsanas un apstrades turpinasanas.

Tapatkaarvisiemelektriskiem instrumentiem, itipasiaprikotajiem ar griezniem/asmeniem,pasargajiet pirkstus,nepieskarietiesasmeniem, izmantojietbidaos stieus utl. stradajotar sikiem izstradajumiem.

Puteklu izvaksana

Att.17

Frezmašina ir aprikota ar puteklj izvakšanas
ierici, kurā vakuuma putekljusucejs var tikt
savienots ar izvadu galda aizmugure ar pievienta
adaptera palidzibu. Lai pieslęgties adapterim,
ir vajadžiga šlūtene ar ieksejo diametu 34mm.
Ideala butu pietiekosi cieši piegulosa šlūtene,
kuru tad varetu vienkārsi iebāzt caurumā galda
aizmugure. Tomér němiet vērā, ka tas neatbrivo
lietotaju no puteklj maskas lietošanas, kas
pasargā no puteklj dalùnu ieelpošanas.

5. APKOPE

Veicot apkopi, vienmér parliecinieties, ka frēzmašina ir izolēta no elektroenergijas padeves, izslēdzt to un iznemot daksu no kontaktligzdas.

Mašina ir paredzêta ilgstošai ekspluatacijai ar minimaluapkopi. Nepartraukta apmierinoša darbība ir atkarīga no pareizās masīnas aprūpes un regularas tirišanas.

Tirisana

Uzturiet masinas ventilacijas atveres tiras, lai nepiejautu dzineja pärkarsešanu. Regulāri triet masinas korpusar mikstu dranu, velams, peč katras lietošanas. Pasargajiet ventilacijas atveres

no putekliem un netirumiem. Ja netirumus nevar nonemt, izmantojiet mikstu dranu, saslapinatu ar ziepju udeni. Nekad neliotojiet skidinatajus, tadius, ka benzins, spirts, ozymais spirts utl. Sied skidinataji var sabojat plastmasas dalas.

Ellośana

Sai masinai nav vajadziga papildus ello'sana.

Klumes

Ja notiek kjume, piemeram, nolietojoties kadai dalai, ludzu, szainieties ar servisa nodalu, kura adrese ir noradita garantijas kartē. Sis rokasgramatas mugurpuse jus atradisiet izverstu skatu, kas parada DALAS, kuras var pasutit.

Apkartējā vide

Lai nepielauto bojaesanu transporteesanas gaita, icerice tiek piegadata cieta iepakojuma, kas sastav parsvara no parradajama materiala. Tapec izmantojiet iespejas iepakojuma otrreizejai parradei.

Garantija

Par garantijas noteikumiem skatit pieviento atseviško garantijas karti.
