BRUKSANVISNING PRA1011 Ferm

• Lossa alla fasten på bordets tryckdyna.

1. Maskininformasjon

2. Sikkerhetsinstruksjoner

Tekniske spesifikasjoner Spenning 230 V Frekvens 50 Hz Maksimum strøm 10 A IP klasse IP 20 Bordstørrelse 455 x 330 mm Maks høvelplate diameter 162 mm Vekt 6 kg Maskininformasjon Fig. 1

3. Benktrykkpute med tilbehør53

6. Veiledning for gjerdetrykkpute

10. Plastikkpose med skruer og tilbehør

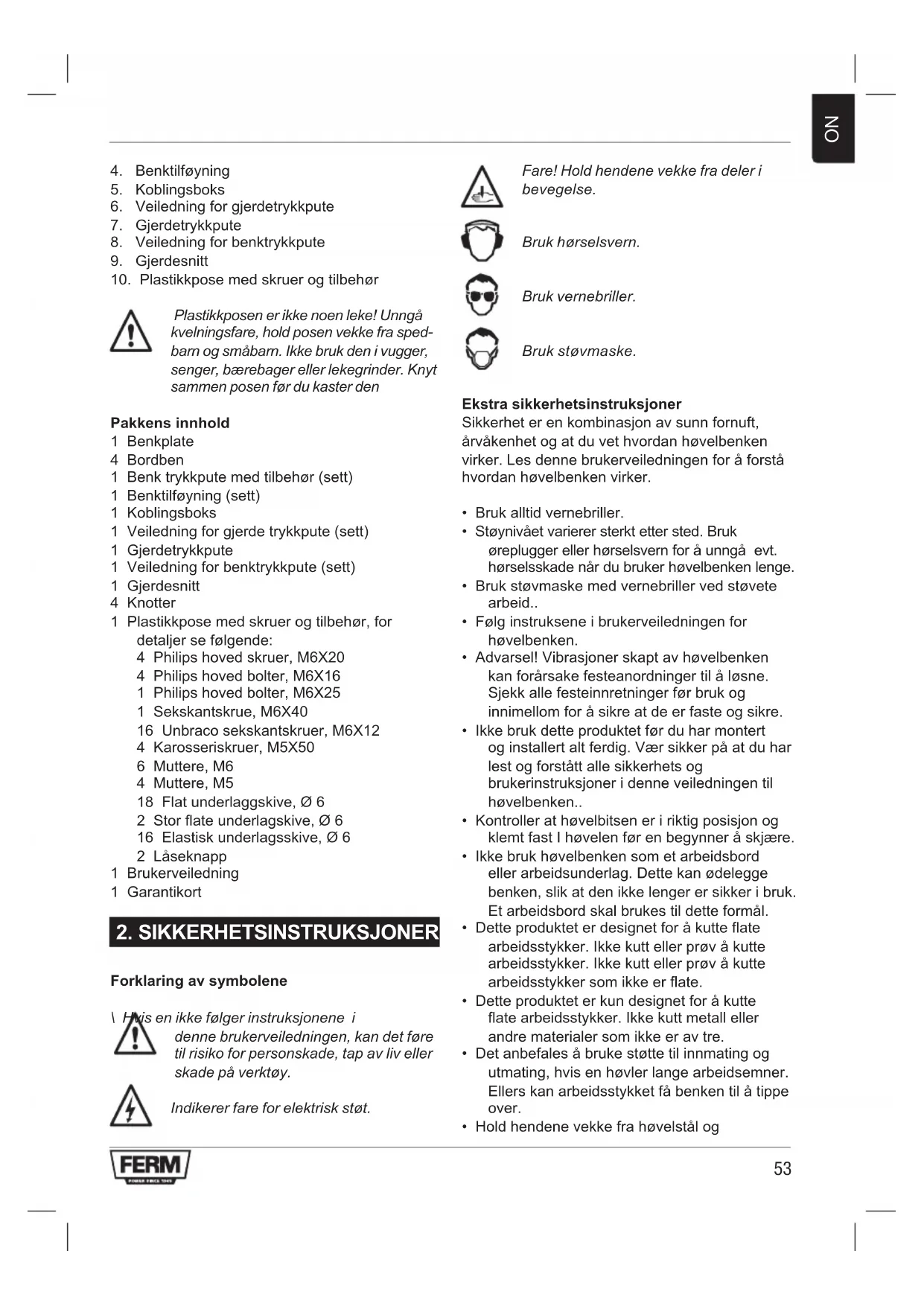

Plastikkposen er ikke noen leke! Unngå kvelningsfare, hold posen vekke fra sped- barn og småbarn. Ikke bruk den i vugger, senger, bærebager eller lekegrinder. Knyt sammen posen før du kaster den Pakkens innhold 1 Benkplate 4 Bordben 1 Benk trykkpute med tilbehør (sett) 1 Benktilføyning (sett) 1 Koblingsboks 1 Veiledning for gjerde trykkpute (sett) 1 Gjerdetrykkpute 1 Veiledning for benktrykkpute (sett) 1 Gjerdesnitt 4 Knotter 1 Plastikkpose med skruer og tilbehør, for detaljer se følgende: 4 Philips hoved skruer, M6X20 4 Philips hoved bolter, M6X16 1 Philips hoved bolter, M6X25 1 Sekskantskrue, M6X40 16 Unbraco sekskantskruer, M6X12 4 Karosseriskruer, M5X50 6 Muttere, M6 4 Muttere, M5 18 Flat underlaggskive, Ø 6 2 Stor flate underlagskive, Ø 6 16 Elastisk underlagsskive, Ø 6 2 Låseknapp 1 Brukerveiledning 1 Garantikort

2. SIKKERHETSINSTRUKSJONER

Forklaring av symbolene \ Hvis en ikke følger instruksjonene i denne brukerveiledningen, kan det føre til risiko for personskade, tap av liv eller skade på verktøy. Indikerer fare for elektrisk støt. Fare! Hold hendene vekke fra deler i bevegelse. Bruk hørselsvern. Bruk vernebriller. Bruk støvmaske. Ekstra sikkerhetsinstruksjoner Sikkerhet er en kombinasjon av sunn fornuft, årvåkenhet og at du vet hvordan høvelbenken virker. Les denne brukerveiledningen for å forstå hvordan høvelbenken virker.

• Bruk alltid vernebriller.

• Støynivået varierer sterkt etter sted. Bruk øreplugger eller hørselsvern for å unngå evt. hørselsskade når du bruker høvelbenken lenge.

• Bruk støvmaske med vernebriller ved støvete arbeid..

• Følg instruksene i brukerveiledningen for høvelbenken.

• Advarsel! Vibrasjoner skapt av høvelbenken kan forårsake festeanordninger til å løsne. Sjekk alle festeinnretninger før bruk og innimellom for å sikre at de er faste og sikre.

• Ikke bruk dette produktet før du har montert og installert alt ferdig. Vær sikker på at du har lest og forstått alle sikkerhets og brukerinstruksjoner i denne veiledningen til høvelbenken..

• Kontroller at høvelbitsen er i riktig posisjon og klemt fast I høvelen før en begynner å skjære.

• Ikke bruk høvelbenken som et arbeidsbord eller arbeidsunderlag. Dette kan ødelegge benken, slik at den ikke lenger er sikker i bruk. Et arbeidsbord skal brukes til dette formål.

• Dette produktet er designet for å kutte flate arbeidsstykker. Ikke kutt eller prøv å kutte arbeidsstykker. Ikke kutt eller prøv å kutte arbeidsstykker som ikke er flate.

• Dette produktet er kun designet for å kutte flate arbeidsstykker. Ikke kutt metall eller andre materialer som ikke er av tre.

• Det anbefales å bruke støtte til innmating og utmating, hvis en høvler lange arbeidsemner. Ellers kan arbeidsstykket få benken til å tippe over.

• Hold hendene vekke fra høvelstål og54

• Bruk en stokk til å bevege små arbeidsemner over kutteområdet.

• Rengjør høvelen etter bruk. Det anbefales å bruke en våt/tørr vac eller vakuum utstyr.

• Høvelbenkens arbeidsoverflate skal alltid være ren og støvfri, fri for biter og partikler som kan påvirke det du holder på å lage. Det anbefales å bruke en våt/tørr vakuum eller vakuum utstyr.

• Gjerdet som følger med høvelbenken har en støvsamler som en kan montere våt/tørr vakuumet på

• Sjekk hvordan sikkerhetsvakuumet fungerer før hvert bruk. Fjern all støv, biter eller andre fremmedpartikler som kan påvirke ytelsen.

• Advarsel! Stikk aldri fingrene under gjerdet når høvelen er koblet til eller når den roterer.

• Mat alltid arbeidsstykket mot roteringsregningen til høvelbitsen.

• Nothøvler er ekstremt skarpe, vær spesielt forsiktig når du bruker dem og håndterer dem.

• Kontroller at høvelbitsene som du bruker er skarpe eller er blitt riktig slipt. Dette vil muliggjøre hurtig, effektiv og sikker høvling.

• Noen høvler, (som f eks på en høvelbenk), vil falle ned eller ut hvis de settes opp ned hvis spennjernet løsnes for å tilpasse høyde Det er derfor ekstremt viktig å støtte høvelen nedenfra når en gjør disse tilpasningene, eller når spennjernet løsnes.

• Se alltid under høvelbenken på bryterboksen når du slår høvelen AV eller PÅ. Ikke rør noe annet enn bryterboksen når du gjør dette. Ta kun under høvelbenken når den er slått på for å slå den AV.

• Advarsel! Før du begynner å skjære, må du forsikre deg om at høvelen er slått AV, at nothøbelbiten ikke roterer, og ledningen er koblet fra hovednettet. Så må du forsikre deg om at det er god klarering mellom verneinnretningen over hodet og høvelbitsen og arbeidsstykket. Det anbefales å prøve, med høvelen slått AV og ikke roterende høvelbits.

• Gjenta som beskrevet over med de tre andre bordbeina, og se til at alle fire beina er på det same flate underlaget, stram så skruene.

• Etter at alle fire beina er skrudd godt til, snus benken, sjekk at det ikke bikker. Hvis det gjør det, må det rettes ved at en løsner skruene på gjeldende ben og retter opp.

• Sett inn to karosseriskruer (M5X50) i hullene markert “B” fra toppen av benken (Fig.4).

• Sett på gjerdet (9, Fig.1), bruk vedlagte unbraco sekskantskruer, underlagsskiver og knotter. Sett inn boltene fra undersiden av benken gjennom hullene markert “A” (Fig.5). Plasser gjerdet på boltene og sikre posisjonen med underlagskiver og knotter. NB: Bruk skalaen for å trekke sette opp gjerdet nøyaktig.

• Tilpass trykkputen (7, Fig. 1) på følgende måte:

• Løsne alle skruer på anvisningen for gjerdetrykkpute (6, Fig. 1).

• Sett inn to karosseriskruer (M6X25) i hullene på toppen av anvisningen for gjerdetrykkpute (Fig. 6).55

• Sett føringen for gjerdetrykkputen på toppen av gjerdet, og legg hullene over de i gjerdet, sett så i to bolter (M6X25) i hullene og sikre de med muttere. (Fig. 7).

• Skyv de to front gjerdete til siden, for å ha nok plass for trykkputen, sett så gjerdepressputen oppå de to boltene, skru fast I denne posisjon med underlagsskiver og låseknotter (Fig. 8 og Fig. 9).

• Tilpass trykkputen (3, Fig. 1) på følgende måte:

• Løsne alle skruene på benkens trykkpute.

• Løsne to skruer på lederen for benkens trykkpute (8, Fig. 1), og lag to hull på lederen for benketrykk over de to hullene på forsiden av bordet, sett i to skruer, og fest med muttere. (Fig. 10).

• Sett i de to karosseriskruene (M6x25) i hullet på lederen for benketrykkputen, og sett trykkputen på de to boltene, teite det i posisjon med underlagsskiver og låseknotter (Fig. 11 og Fig. 12).

• Tilpass bryterboksen (5, Fig. 1) på følgende måte:

• Utlign to huller i bryterboksen med to huller på forsiden av benken.

• Skru til i denne stillingen med to Philips hovedskruer som settes i fra forsiden av bordet og sikres med to muttere (Fig. 13). Montering av høvel. Fig.14 - 16 Fest høvelen på benken på følgende måte:

• Løsne gjerdets sikkerhetsknotter og skyv det så langt som mulig forover, dette forhindrer at høvelens karosseriskruer (M5X50) detter ut når det snus.

• Snu benken forsiktig og støtt det ved å legge det på passende treplanker eller lignende. Fig. 14

• Plasser høvelen i stilling på undersiden av bordet, mest mulig I midten. Sett inn to karosseriskruer i hullene markert “C” fra toppen av benken (Fig.4), nå nedenfra (fig.15)

• Sikre høvelen løst i stilling med 4 bolter (Fig. 16). Det kan være nødvendig å rotere høvelen for å få alle fire skruene riktig på plass. Hvis høvelen har hastighetskontroll, skal en prove å sette hastighetskontrollen et sted hvor den lett kan nås fra forsiden av benken. Når høvelen er i ønsket posisjon, fester en de fire boltene stramt nok til å forhindre at høvelen beveger seg når den er I drift.

• Plugg høvelpluggen inn i mottaket i bryterboksen. Denne høvelbenken kan bare ha nothøvler med opp til 162mm diameter base plate.

• Din høvelbenk er nå ferdigmontert og klart til bruk.

Når du gjør tilpasninger osv, må du se til at høvelen er koblet fra hovednettet ved å slå av og trekke ut stikkontakten fra støpselet. NB: Se alltid etter i den spesielle brukerveiledningen for høvelbenken når du skal gjøre tilpasninger for høyde og hastighet. osv. Installering av bits For å installere bits når høvelen er på benken kreves det at høvelen senkes helt. Velg ønsket bit og installer. Fit the table insert closest to the size of the bit, ensure the bit does not touch the insert. Høydetilpasning Hev høvelen til bitsen går igjennom bordet I ønsket lengde. Test på trestykker for å sette det nøyaktig. Gjerdetilpasning Løsne de to klemmeknottene på gjerdet og sett gjerdet i ønsket stilling, bruk merker fra skalaen for å sette gjerdet parallelt. Test på trestykker for å sette det nøyaktig. Trykkpute Sett gjerdetrykkputen for å holde et trestykke flatt på bordet og mot gjerdet ,mens du høvler. For å gjøre dette, plasserer du trestykket mot gjerdet, og under den relevante trykkputen for å innstille, løsne de to låseknottene og senk puten til den hviler på treet, skyv puten litt lengre ned for å gi nok press for å holde treet flat på benken. Tilpass fjærpanelet på samme måte for å holde trestykket fast mot gjerdet.56

Sammenføyningsgjerde Sett sammenføyningsgjerdet for å støtte trestykket når du skjærer hele tykkelsen Tilpass kuttedybden osv som tidligere beskrevet, fortsett å bearbeide trestykket til blykanten går over sammenføyningsgjerdet med ca 25mm. Slå av og koble fra hovednettet. Hold trestykket fast mot gjerdet, løsne sammenføyningsgjerdets klemmeknott, skyv sammenføyningsgjerdet ut mot trestykket til det berører dette, stram klemmeknotten. Ta arbeidsstykket vekk fra kniven før du slår på igjen og fortsetter å jobbe. Som med alt elektroverktøy, spesielt de med kniver, må en holde hender og finger på trygg avstand fra blader, bruke pinner etc når en arbeider med arbeidsemner. Støvfjerning Fig. 17 Høvelbenken har en støvfjerningsinnretning, hvor en vakuumfjerner kan kobles til uttaket bak på bordet. Bruk vedlagte adapter. Tilkoblingsslangen trenger en innvendig diameter på 34mm for å passe til adapteren, slangen skal helst passe noenlunde stramt I adapteren, som bare skyves inn i hullet bak I bordet. Legg merke til at brukeren likevel må bruke maske for å unngå å puste inn støvpartikler.

Ved vedlikehold osv, må du se til at høvelen er koblet fra hovednettet ved å slå av og trekke ut stikkontakten fra støpselet. Maskinen er laget for å kunne brukes lenge med lite vedlikehold. Maskinen må rengjøres jevnlig og tas godt vare på for å garantere et tilfredstillende resultat. Rengjøring Hold maskinens ventilasjonsluker rene for å unngå overoppheting. Rengjør maskinkassen regelmessig med en myk klut, helt etter hver bruk. Hold ventilasjonslukene fri for støv og smuss. Hvis skitten ikke lar seg fjerne, bruker du en myk, fuktet klut med såpevann. Ikke bruk løsemidler som bensin, alkohol, ammoniakkvann, etc. Disse kan skade plastikkdelene. Smøring Maskinen trenger ingen ekstra smøring. Feil Hvis det oppstår en feil, el. Etter at en del er blitt brukt, kontakt service adressen på garantikortet. Bak i brukerveiledningen finner du oversikt over deler som kan bestilles. Miljø For å forhindre skade ved transport, leveres apparatet godt emballert I stort sett gjenvinnbart materiale. Vennligst lever emballasjen til gjenvinning. Garanti Vennligst les garantivilkårene på vedlagte garantikort.57
